CNP серии NIS относятся к консольно-моноблочным одноступенчатым центробежным насосам горизонтального исполнения, предназначенным для подачи воды и технологических жидкостей в инженерных и промышленных установках. Конструкция с прямым соединением вала насоса и электродвигателя формирует компактный насосный узел и обеспечивает точную соосность вращающихся элементов
Гидравлическая часть выполнена по схеме одностороннего всасывания с осевым входным и радиальным напорным патрубком. Геометрия проточной части разработана с применением гидродинамического моделирования, что обеспечивает устойчивые характеристики потока и высокий коэффициент полезного действия в рабочем диапазоне

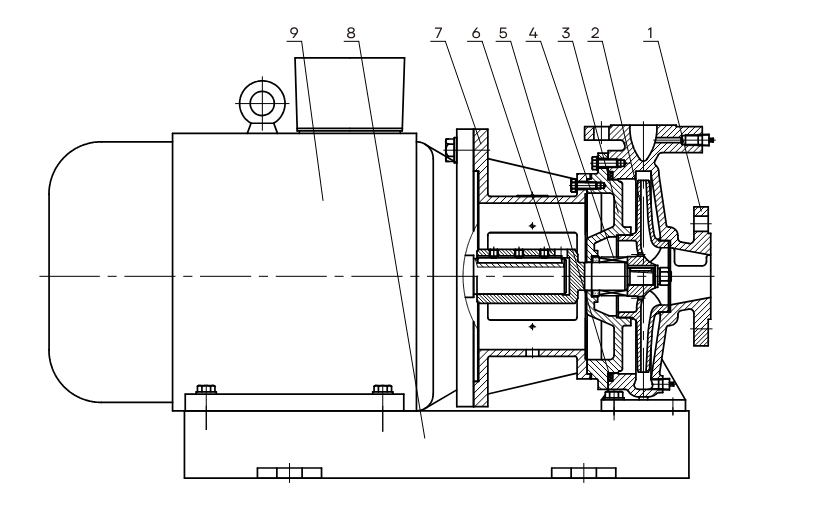

Конструкция насоса
- Корпус насоса
- Рабочее колесо
- Крышка насоса
- Торцевое уплотнение
- Кольцо уплотнительное
- Вал
- Фланцевый адаптер
- Рама
- Электродвигатель
Такая компоновка обеспечивает удобный доступ к основным элементам насоса и упрощает проведение технического обслуживания
Перекачиваемые жидкости
Насосы серии NIS предназначены для перекачивания чистых и условно чистых жидкостей без абразивных и волокнистых примесей
Рабочей средой может быть вода систем водоснабжения, отопления и вентиляции, а также технологические жидкости, свойства которых соответствуют материалам корпуса и рабочего колеса
Основные преимущества и особенности конструкции
Конструкция насосов серии NIS ориентирована на эксплуатацию оборудования в инженерных и производственных установках
- Горизонтальная консольно-моноблочная конструкция
- Одностороннее всасывание с осевым входным патрубком
- Радиальный напорный выход
- Прямое соединение вала насоса и электродвигателя
- Рабочее колесо, выполненное методом прецизионного литья
- Разгрузка осевых гидродинамических нагрузок
Такие конструктивные решения обеспечивают стабильные гидравлические характеристики при работе насоса в расчетной точке
Область применения насосов CNP серии NIS
Системы водоснабжения
Подача воды в инженерных сетях жилых, административных и промышленных объектов
Системы отопления и вентиляции
Циркуляция теплоносителя в контурах отопления и кондиционирования
Промышленные установки
Перемещение технологических жидкостей в производственных процессах
Ирригационные системы
Подача воды в оросительных установках
Установки пожаротушения
Работа в системах подачи воды противопожарных установок
Консольно-моноблочная конструкция насосов серии NIS обеспечивает удобство монтажа, точную соосность вращающихся элементов и стабильные гидравлические характеристики при работе оборудования в расчетном режиме
