Канализационные насосы
Канализационный насос – это вид насосного оборудования, предназначенный для перекачивания жидкостей и сточных вод с высоким уровнем загрязнения. Проще говоря, такой насос откачивает содержимое канализации там, где стоки не могут уходить самотёком. В частных домах и на дачах канализационные линии часто не имеют достаточного уклона или находятся ниже уровня центральной канализации, поэтому насос для канализации становится оптимальным решением для принудительного отвода стоков. С помощью такого устройства можно перекачивать фекальные массы, бытовые сточные воды, дождевую и грунтовую воду – всё, что обычно называют канализацией
Насос канализационный конструктивно отличается от обычных водяных насосов своей способностью справляться с загрязнениями. Он оснащается широкими протоками и специальными рабочими колесами, пропускающими твёрдые включения (например, остатки бумаги, волокна) без засоров. Многие модели имеют встроенный измельчитель для дробления крупных отходов. Это позволяет насосу для канализации перекачивать густые и вязкие жидкости, содержащие фекальные стоки, пищевые отходы и др. Обычно такие агрегаты изготавливаются из прочных материалов – нержавеющей стали, чугуна, устойчивого пластика – ведь среда эксплуатации агрессивная (нечистоты, газы, абразивные частицы)
Применение канализационных насосов актуально как в быту, так и в промышленности. В загородных коттеджах они отводят стоки из септиков и выгребных ям, на фермах – откачивают навоз, на предприятиях – перекачивают технические стоки. Особое значение такие насосы имеют в системах ЖКХ: на канализационных насосных станциях (КНС) они перекачивают городские сточные воды к очистным сооружениям. Основной акцент в нашем обзоре сделан на промышленные канализационные насосы – мощные агрегаты для коммунальных и производственных КНС. Однако мы также рассмотрим и бытовые варианты, используемые в частных домах
Важно учитывать российские реалии эксплуатации. Зимой оборудование работает в условиях мороза, поэтому вопрос утепления и защиты от замерзания – критичен. Электросеть в России – 220 В (однофазная) в быту и 380 В (трёхфазная) в промышленности – накладывает ограничения на выбор электрооборудования для насосных установок. Кроме того, качественная очистка сточных вод регламентируется стандартами: надёжные модели имеют сертификаты соответствия и отвечают ГОСТ по безопасности
Типы и классификация канализационных насосов
Существует несколько подходов к классификации канализационных насосов. Основные критерии – это назначение (какой тип сточных вод перекачивает насос), конструктивные особенности и способ установки. Рассмотрим самые важные категории
По назначению среды
Дренажные насосы для канализации
Используются для откачки условно чистой или слабо загрязнённой воды. Их применяют для ливневых стоков, грунтовых вод, осушения подвалов и колодцев. Такие устройства рассчитаны на небольшие твёрдые примеси (песок, мелкие камушки) размером до примерно 5–12 мм. Дренажные модели обычно имеют высокую производительность при умеренном напоре, но не предназначены для перекачки густых фекалий. К примеру, дренажный насос пригодится, чтобы откачать дождевую воду или подтопленный подвал, однако с содержимым выгребной ямы он не справится – большие отходы и вязкие массы его забьют

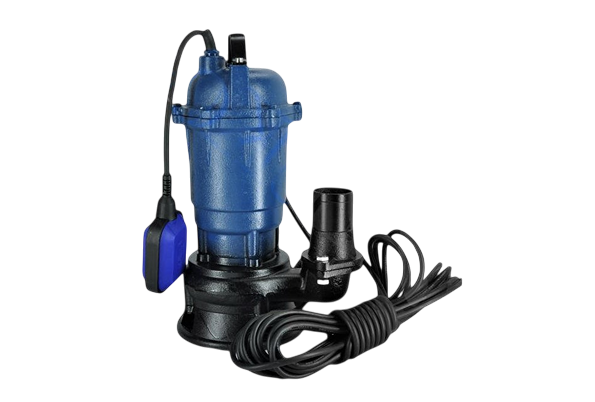

Фекальные насосы для канализации
Предназначены непосредственно для перекачивания канализационных стоков с твёрдыми включениями и густой консистенцией. Такой насос канализационный (фекальный) способен пропускать частицы диаметром 30–50 мм и перекачивать густые, мутные и даже маслянистые жидкости. Многие фекальные насосы оснащаются режущим механизмом (измельчителем), который дробит крупные отходы – тряпки, пластиковые предметы, органические включения. Однако наличие песка или других твёрдых абразивных частиц нежелательно: например, камни или стекло могут вывести из строя крыльчатку или нож даже самого мощного измельчителя. Фекальные насосы применяются для откачки содержимого септиков, выгребных ям, сточных колодцев – словом, там, где присутствуют фекальные массы и крупный мусор
По конструкции и особенностям
Выделяют насосы с измельчителем и без измельчителя, а также отличия по типу рабочего колеса (крыльчатки)

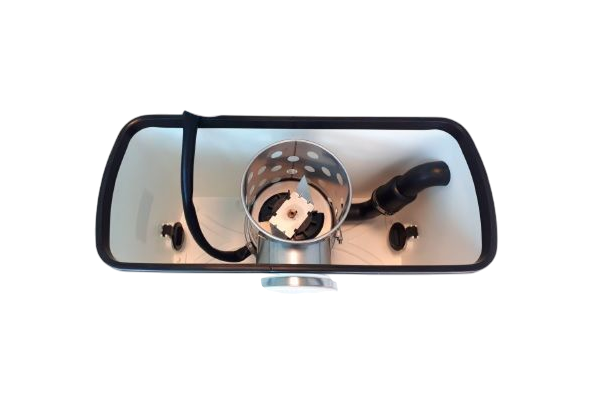

Канализационные насосы с измельчителем
Такой насос (иногда их называют фекальные насосы с режущим механизмом) снабжён режущим ножом, который на входе рубит отходы на более мелкие фракции. Фекальные насосы-измельчители для канализации особенно полезны, если диаметр напорной трубы небольшой (32–50 мм) или есть риск частого попадания твёрдого мусора. Например, компактные бытовые насосные установки типа Sololift, Saniaccess и т.п. имеют встроенный нож и способны перекачивать стоки от туалета по тонкой трубопроводной линии. Канализационные насосы с измельчителем обеспечивают дополнительную защиту от засоров – нож измельчает тряпки, бумагу, волосы и др.
Однако следует помнить, что измельчитель – это подвижный механизм: он требует чистки и не всемогущ (булыжник или металл он не перекусит). Также наличие ножа обычно несколько снижает производительность насоса и увеличивает энергопотребление. Насосы без измельчителя, напротив, перекачивают стоки по трубам большего диаметра (обычно 100 мм и более) и конструктивно проще
Типы крыльчаток (рабочих колёс)
В канализационных насосах применяются различные конструкции рабочих колес, от которых зависят пропускная способность и чувствительность к загрязнениям. Существует несколько основных видов крыльчаток:
- Многоканальная закрытая крыльчатка – эффективна для перекачки относительно чистой воды без крупных включений (например, для дренажных насосов)
- Многоканальная полуоткрытая – справляется с небольшим загрязнением (грязная вода с мелкими примесями)
- Вихревая – создаёт завихрение, перекачивая сильно загрязнённые жидкости. Такая крыльчатка менее склонна к наматыванию мусора и может пропускать крупные частицы, но КПД насоса ниже
- Одноканальная – имеет один широкий канал, пропускающий среды средней загрязнённости (подходит для бытовых фекальных насосов, рассчитанных на средние твёрдые фрагменты)
- Двухканальная – позволяет перекачивать стоки с большим количеством твёрдых включений, чаще применяется в мощных насосах
- Крыльчатка с ножом – оснащена режущей кромкой, фактически совмещая функцию измельчителя. Разрезает отходы, попадающие в насос, перед подачей в напорный трубопровод
Каждая конструкция имеет свои плюсы: например, вихревые насосы могут качать очень загрязнённые массы без засоров, однако они создают меньший напор и менее энергоэффективны. Выбор типа рабочего колеса обычно делается производителем под конкретные условия эксплуатации насоса
По способу монтажа (установки)
В зависимости от того, где физически размещён насос относительно перекачиваемой жидкости, различают три типа:

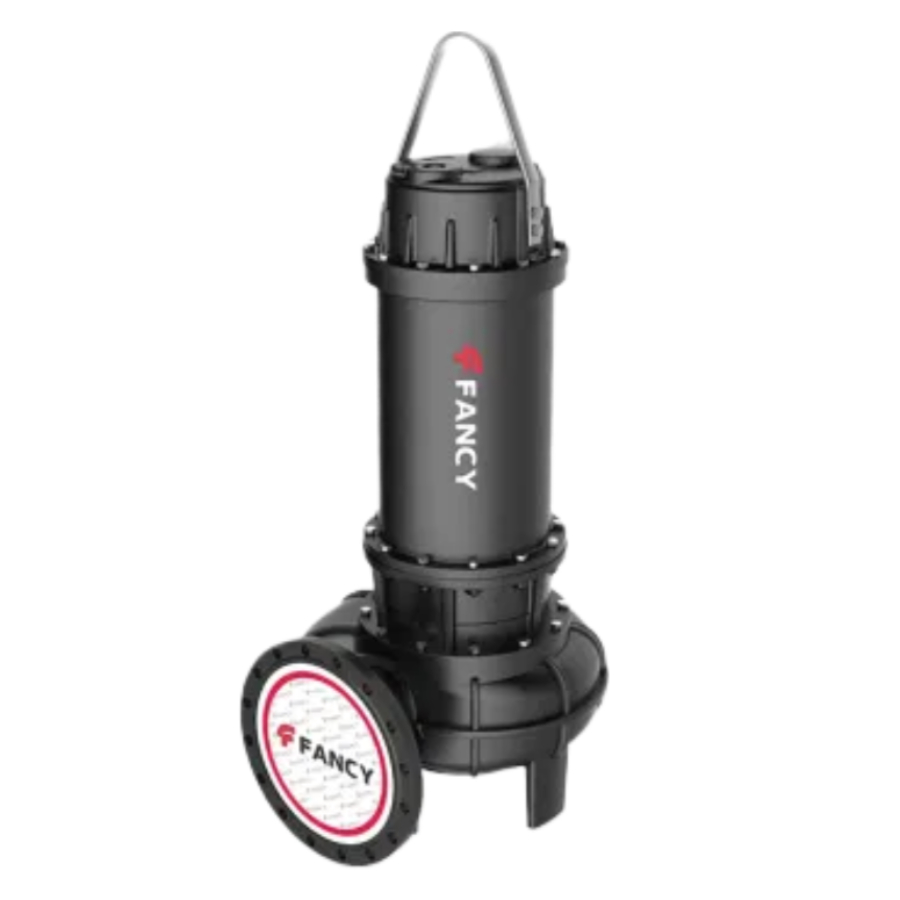

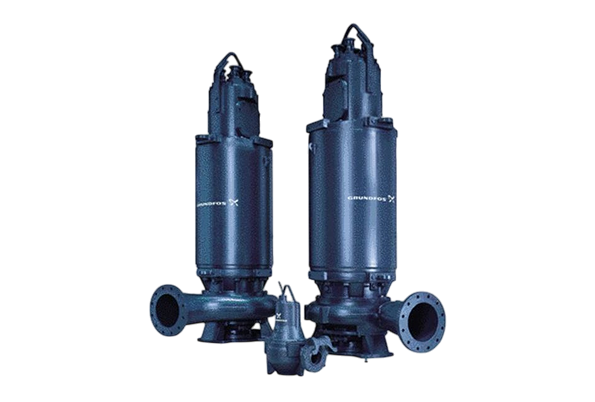

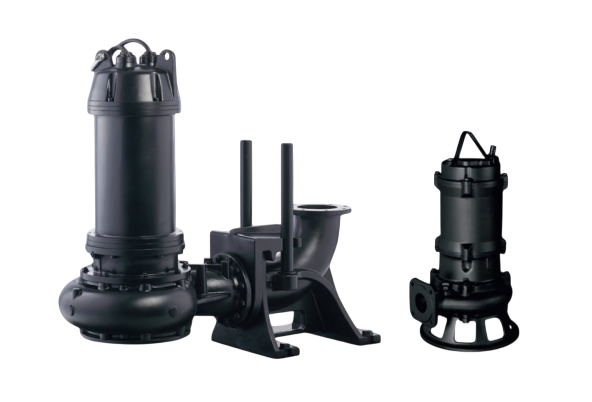

Погружной канализационный насос
Это самый распространённый тип: аппарат полностью опущен в перекачиваемую среду и работает, находясь под водой (в колодце, яме, резервуаре). Погружной насос для канализации монтируется на дно приемного резервуара (септика, приямка) и включается автоматически при подъёме уровня стоков. Его преимущество – эффективная работа (жидкость поступает прямо в насос), относительно низкий уровень шума (он под водой и в яме) и компактность установки. К тому же погружные модели обычно недорогие по цене и весьма надёжны. Корпус выполняется герметичным, из коррозионностойких материалов – чаще нержавеющая сталь или чугун. За счёт охлаждения окружающей жидкостью такой насос может работать длительно, но важно не допускать его работы «на сухую» без воды. Погружные насосы часто комплектуются поплавковым выключателем, который автоматизирует включение/выключение по уровню жидкости. Они широко применяются в частных домах и коттеджах (для выгребных ям, подвалов) и в составе КНС. Насос канализационный погружной обычно рассчитан на температуру сточных вод до +40 °C, погружать его можно на определённую глубину (ограничивается длиной кабеля и конструкцией уплотнений). Монтаж такого устройства требует надёжной фиксации: бытовые модели просто опускают на дно ямы на тросе, а промышленные устанавливают на направляющих с автоматическим стыковочным узлом для облегчения поднятия при ремонте. Желательно доверить установку специалистам, особенно для тяжёлых чугунных агрегатов
Полупогружной насос
Промежуточный вариант: мотор расположен сверху (над водой), а нижняя часть насоса с заборным патрубком погружена в жидкость. Таким образом, двигатель остаётся сухим, что облегчает обслуживание и позволяет охлаждать его воздухом. Полупогружные насосы обычно применяются там, где требуется перекачивать жидкость повышенной температуры – отдельные модели выдерживают до +85…90 °C. Например, на предприятиях общепита или в кухонных стоках такие насосы откачивают горячую воду и жиросодержащие сливы. Конструкция полупогружного типа упрощает доступ к двигателю для ремонта или замены, однако имеет и ограничения: как правило, в полупогружном исполнении не делают насосы с измельчителем. Они рассчитаны на относительно жидкие стоки без большого количества твёрдых включений (иначе частично погружённый насос может засориться или выйти из строя). Корпус мотора может быть изготовлен из металла или прочного пластика – учитывая, что он не контактирует с жидкостью. Такой тип менее распространён, но может быть полезен в ситуациях, когда нужен быстросъёмный насос для периодической откачки (его можно быстро снять с платформы и обслужить)

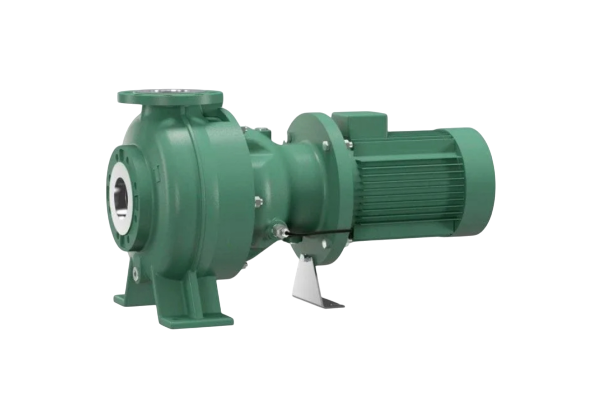

Поверхностный (наружный) насос
Этот насос располагается вне жидкости, на поверхности (возле ямы или емкости), а в стоки опущен только всасывающий шланг. Насос поверхностный для канализации привлекателен тем, что его легко установить и подключить своими руками – не нужно лезть в грязную яму, оборудование всегда на виду. Плюсами поверхностных моделей являются малый размер, мобильность (их можно переносить между объектами), простота подключения и низкая стоимость
Однако, есть и несколько минусов:
- Невысокая мощность и напор – как правило, поверхностные насосы рассчитаны на небольшую высоту подъёма (5–7 м) и ограниченную дистанцию перекачки
- Ограниченная пропускная способность: допустимый диаметр примесей около 5 мм. То есть такие устройства скорее относятся к дренажным насосам для воды, чем к полноценным фекальным – густую канализацию они не откачают
- Отсутствие герметичности корпуса: мотор не защищён от дождя и грязи, поэтому оборудование должно стоять в помещении или под навесом, где сухо
- Чувствительность к морозам: при отрицательной температуре насос и шланги могут замёрзнуть, поэтому использовать наружный насос зимой на улице нельзя. Да и хранить его следует в плюсовой температуре
Поверхностные насосы применяют в основном для временных работ – например, откачать воду из канализационного колодца при прочистке, осушить котлован, устранить подтопление. Для постоянной канализационной системы дома они мало пригодны из-за ограничения по крупным стокам и уязвимости к погоде
Помимо указанных типов, существует и особая категория устройств – готовые канализационные насосные станции (КНС). Это комплексы, включающие в себя один или несколько насосов, смонтированных в резервуаре, с полной обвязкой (трубы, задвижки) и автоматикой
КНС используются в коммунальном хозяйстве (большие станции для перекачки городских сточных вод) и в частном секторе (компактные станции для коттеджей). Пример бытовой мини-КНС – принудительная канализация для унитаза: небольшая установка с насосом-измельчителем, размещаемая непосредственно за унитазом или под раковиной. Такой мини-агрегат (например, изделия SFA, Grundfos Sololift и аналоги) перекачивает стоки от сантехприборов в общую канализацию под напором. Он незаметно вписывается в интерьер и устраняет проблему, когда санузел находится ниже уровня канализационного выпуска (например, в цокольном этаже)
У компактных установок есть фильтр угольный для запахов, они работают от обычной розетки и автоматически включаются при поступлении воды. Таким образом, для каждой задачи – будь то откачка стоков целого микрорайона или подключение подвесного унитаза в подвале – найдётся подходящий тип канализационного насоса или насосной станции. Правильный расчёт приёмного резервуара КНС в значительной мере повышает эффективность применения
Промышленные vs бытовые насосы
Это высокопроизводительные агрегаты, способные работать круглосуточно и перекачивать большой объём стоков. Их мощность может достигать десятков киловатт, а производительность – сотен кубометров в час. Как правило, они трехфазные (380 В), с повышенной надёжностью: двигатель имеет систему охлаждения, датчики защиты (термореле, датчики утечки), прочные механические уплотнения. Материалы – чугун, сталь, бронза – рассчитаны на длительную эксплуатацию в агрессивной среде. Многие промышленные насосы оснащаются системой автоматического подключения в КНС: они устанавливаются на специальные направляющие и легко извлекаются для обслуживания. Также в коммунальных КНС используются насосы во взрывозащищенном исполнении (для зон, где могут скапливаться горючие газы). Примеры: мощные погружные насосы KSB Amarex, Grundfos SE/SL, Wilo Rexa и т.д., которые применяются водоканалами. Один из наших проектов – ООО «Салаватстекло Каспий» в Республике Дагестан, был оборудован двумя насосами Grundfos серии SL и CR
Это более компактные и простые устройства, предназначенные для периодической работы в частном доме, коттедже. Чаще всего они однофазные (220 В), мощностью от \~0,3 до 2 кВт. Производительность бытовых моделей обычно не превышает 15–20 м³/ч, напор – до 10–15 м. Корпус нередко делают из пластика (для снижения цены и веса), хотя ключевые узлы – из стали. Бытовые насосы, как правило, оснащены поплавком для автоматизации; некоторые имеют измельчитель. Они рассчитаны на относительно непродолжительную работу (например, включаются несколько раз в день по мере заполнения ямы). Главные преимущества – доступность (в продаже множество моделей ценой в пределах нескольких десятков тысяч рублей) и простота установки. Однако ресурс у бытовых изделий ниже, чем у промышленных: при интенсивном использовании (например, если насос работает почти постоянно из-за большого притока воды) износ наступит быстрее. Поэтому важно правильно подобрать бытовой насос с небольшим запасом по характеристикам, а также соблюдать регламент обслуживания (чистить от мусора, следить за исправностью поплавка и т.п.)
Как выбрать насос для канализации
Правильный выбор канализационного насоса гарантирует эффективную и бесперебойную работу системы. Ниже мы рассмотрим основные критерии, на которые следует обратить внимание, подбирая насос для откачки канализации для дома или предприятия
Требуемая производительность и напор
Рассчитайте, какой объём сточных вод нужно откачивать и на какую высоту (и расстояние) их подавать. Производительность насоса измеряется в м³/час или л/мин – она должна немного превышать максимальный приток стоков, чтобы насос справлялся с пиками. Напор насоса – это максимальная высота подъёма, на которую он может вытолкнуть жидкость. Учтите, что при горизонтальном перекачивании каждые 10 м трубопровода ≈ равнозначны 1 м подъёма по вертикали. Для частного дома обычно достаточно производительности порядка 5–15 м³/ч и напора 5–10 м, тогда как для КНС или предприятия нужны значительно большие показатели. Максимальный напор и высота подъёма особенно важны, если предстоит перекачивать стоки из глубокого подвала в уличный колодец или на дальнее расстояние. Всегда берите с запасом: лучше, если реальная требуемая высота подъёма будет на 20–30% меньше максимальной способности насоса, чтобы он работал не на пределе возможностей
Характер стоков (степень загрязнённости, температура)
Для чего вы планируете использовать насос? Если это просто дренаж дождевой или грунтовой воды, можно взять дренажную модель (без измельчителя) – она дешевле и экономичнее. Если же в воде могут быть фекалии, волосы, кухонные отходы, жир – нужен фекальный насос для канализации, желательно с широким проходом или с режущим механизмом. Обратите внимание на допустимый размер твёрдых частиц, указанный в характеристиках. Например, дренажный насос для канализации пропускает примеси до \~10 мм, тогда как фекальный насос для откачки канализации – 35 мм и более, либо оснащён ножом для измельчения мусора. Также оцените температуру сточных вод. Большинство бытовых моделей рассчитаны на холодные и тёплые стоки (до +40 °C) – их достаточно, если в канализацию не сливается кипяток. Для горячих стоков (например, промышленный слив, вода из системы отопления) требуется специальный насос, выдерживающий повышенную температуру (есть модели, перекачивающие +90 °C). Уточните этот параметр: рабочая температура обычно указана в паспорте. Если предполагается перекачка жидкостей с жиром (кухонные стоки), убедитесь, что материал насоса устойчив к засорам от жира, а лучше предусмотреть жироуловитель перед насосом
Условия монтажа и тип установки
Оцените, куда можно установить насос: внутри канализационного колодца/септика (тогда нужен погружной вариант), либо только снаружи (тогда выбирайте поверхностный или полупогружной). Погружной насос предпочтителен для постоянной автономной канализации – он надёжно справляется с фекальными стоками и работает автоматически, будучи всегда в приемном резервуаре. Если планируется мобильное использование или нет возможности опустить электроприбор в жидкость, подойдёт поверхностный вариант – но помните о его ограничениях по погоде и примесям. Глубина погружения тоже важна: большинство бытовых моделей могут работать на глубине до 5–10 м. Если у вас очень глубокий колодец, убедитесь, что длины кабеля и напора хватит, или рассматривайте более мощные модели. Для погружных насосов желательно наличие направляющей системы или хотя бы прочного троса, чтобы вы могли извлечь агрегат для обслуживания. Если место установки – не отапливаемое помещение или улица, подумайте о защите от замерзания: утепление приямка, обогрев кабеля, установка насоса ниже глубины промерзания грунта. В суровом климате наружный насос лучше разместить в тёплом боксе. Учтите также габариты оборудования – поместится ли оно в имеющийся приямок или колодец по диаметру и высоте
Наличие измельчителя и тип крыльчатки
Если сомневаетесь, брать ли модель с режущим механизмом, ориентируйтесь на состав стоков и диаметр трубопровода. Насос для откачки канализации с измельчителем имеет смысл, когда в сточные воды могут попасть тряпки, предметы гигиены, много длинноволокнистых включений (например, в многоквартирном доме это актуально из-за риска попадания мусора в канализацию). Также измельчитель нужен, если напорная труба узкая (32–50 мм): нож рубит отходы, предотвращая засоры. С другой стороны, фекальный насос с измельчителем для откачки канализации потребляет больше энергии и чуть сложнее конструктивно. Если у вас широкие трубы (100 мм) и стоки в основном от туалета и душа, можно обойтись надёжным насосом без ножей – он пропустит фекальные массы и бумагу целиком. В любом случае, измельчитель – полезная опция, но не панацея: твёрдые предметы (камни, металл) ему не по зубам, их всё равно следует исключать из сточных вод. Что касается крыльчатки, то для бытовых нужд этот выбор делает производитель, а вы лишь опосредованно учитываете его – через параметр допустимого размера частиц. Важнее обратить внимание, есть ли в комплектации сетка-фильтр на входе насоса. Например, некоторые насосы для канализации (фекальные) имеют входное сито, которое задерживает крупный мусор перед крыльчаткой. Это хорошо защищает от поломок, но требует регулярной очистки этой сетки вручную
Автоматизация и защита
Рекомендуется выбирать модели, оснащённые автоматикой – так вы избавите себя от постоянного контроля. Минимальный набор – это поплавковый выключатель уровня. Поплавок будет включать насос, когда накопится достаточный объем стоков, и отключать при опустошении, предотвращая сухой ход. Большинство современных погружных фекальных насосов идут с таким поплавком (прямо прикреплён кабелем к корпусу). Убедитесь, что размеры вашего приямка позволяют поплавку свободно подниматься и опускаться, иначе он может заклинить. Полезной функцией является тепловое реле (защита от перегрева двигателя) – при перегреве мотор отключится автоматически. Многие европейские бренды оснащают ею свои насосы, в бюджетных моделях иногда этого нет. Также, если насос мощный, обратите внимание на наличие защиты от перегрузки по току (иногда встроена в двигатель). Наличие автоматики критически важно, если насос устанавливается в месте, куда редко есть доступ (например, глубоко под землёй): вам нужно быть уверенным, что он сам включится/выключится и не сгорит от перегрева. В противном случае придётся докупать внешний блок управления или регулярно инспектировать работу
Электропитание и материалы
Для частного дома, как правило, выбирают насосы под однофазное питание 220 В – их можно включить в обычную розетку. Промышленные объекты требуют трёхфазные насосы 380 В, которые мощнее и эффективнее. Обратите внимание: если вы берёте мощный насос (скажем, 3–4 кВт) для дома, он может быть только в трёхфазном варианте. Важно заранее знать, есть ли у вас ввод 380 В. Если нет – либо провести (что дорого), либо подобрать менее мощный аналог на 220 В, либо установить насосную станцию с двумя 220 В насосами, работающими попеременно. Для участков с частыми перепадами напряжения стоит предусмотреть стабилизатор или ИБП. Кстати, корпус насоса тоже влияет на надёжность: погружные модели в пластике дешевле, но пластик менее прочен и со временем может разгерметизироваться. Для длительного использования под водой лучше выбрать модель в чугунном или стальном корпусе – такие стоять будут дольше, хоть и весят больше. В агрессивных стоках (например, химические или канализация с повышенной кислотностью) имеет смысл обратить внимание на материалы рабочего колеса и уплотнений – возможно, потребуются насосы специально для химических сред (из нержавейки, композитов). В климате с морозами все наружные металлические части системы (трубы, крепления) лучше брать из нержавеющей стали или бронзы, чтобы не разрушились от коррозии
Производитель и качество сборки
На рынке представлено множество брендов – от бюджетных до премиум. Мировые лидеры (Grundfos, Wilo, KSB, Ebara, Pedrollo, DAB и др.) предлагают надёжные, проверенные насосы с гарантией и сервисом. Их продукция обычно дороже, но ресурс выше, а заявленные характеристики соответствуют действительности. Наряду с ними есть и российские, и китайские марки, которые привлекают ценой. Например, на бытовом уровне популярны торговые марки "Джилекс", "Вихрь", "ЗУБР", "UNIPUMP" – они выпускают недорогие фекальные насосы для канализации, вполне справляющиеся с задачами в частном доме. При выборе обращайте внимание на гарантийный срок и наличие сервис-центров: важно, чтобы в случае чего были доступны запчасти (уплотнения, крыльчатка, двигатель). Иногда стоит почитать отзывы: например, определённая модель может славиться удачной конструкцией, а другая – хронической проблемой с поплавком. Если вы не ограничены в бюджете, покупайте насос известных брендов – это вложение в стабильность системы. Если бюджет скромный, берите хотя бы от известного на российском рынке производителя с гарантийными обязательствами
Дополнительные опции
В продаже встречаются как простейшие насосы, так и целые системы. Вы можете приобрести готовую канализационную установку – например, компактный насос-танк с измельчителем и несколькими патрубками для подключения унитаза, раковины, душа. Такие мини-КНС решают сразу несколько задач и просты в монтаже. Можно доукомплектовать насос системой дистанционного контроля (например, сигнализатором аварийного уровня, который оповестит о неисправности). Важная деталь для любой насосной системы – обратный клапан на напорной трубе: он предотвращает возврат откачанной жидкости обратно в яму, когда насос выключен. Обычно клапан надо покупать отдельно, не забудьте про него. Также при установке желательно предусмотреть запорный вентиль для возможности снять насос без слива всей системы. Если насос погружной и дорогой, нелишней будет система аварийной сигнализации и дублирующий второй насос (для важных объектов – стандартное требование СНиПов). В целом дополнительные опции – это вопрос удобства и надёжности, и их выбор диктуется критичностью системы: для дачного туалета излишняя автоматика ни к чему, а вот для насосной станции загородного коттеджного посёлка – обязательна
Ниже мы сведём основные типы насосов и их характеристики в таблицу, а затем рассмотрим сферы применения и примеры
Для наглядности сравним разные виды канализационных насосов по ключевым параметрам:
| Тип насоса | Установка | Мощность, кВт | Макс. напор | Производительность | Пропуск твёрдых частиц | Наличие измельчителя | Основное применение |
|---|---|---|---|---|---|---|---|
| Дренажный (бытовой) | Погружной | ~0.3–1.0 | 5–8 м | до 10–15 м³/ч (до 250 л/мин) | до 5–10 мм | Нет | Ливневые стоки, грунтовая вода, осушение подвалов, строительные котлованы. |
| Фекальный без измельчителя (быт.) | Погружной | ~0.5–1.5 | 8–15 м | до 15–20 м³/ч | до 35–50 мм | Нет | Септики, выгребные ямы в частных домах, дренажные колодцы с фекалиями. |
| Фекальный с измельчителем (быт.) | Погружной / установка | ~0.8–1.5 | 10–20 м | до 10–12 м³/ч | ~20–30 мм (режет крупное) | Да (встроенный нож или режущий элемент) | Подвалы, унитазы ниже уровня канализации, автономные системы, мини-КНС. |
| Поверхностный (бытовой) | Наружный (сухая установка) | ~0.3–0.8 | 5–7 м | до 5–10 м³/ч | до 5–10 мм | Нет | Временная откачка колодцев, осушение ёмкостей, аварийные ситуации. |
| Полупогружной (спец.) | Комбинированный (двууравневый) | ~0.5–1.0 | 6–12 м | ~10–15 м³/ч | до ~15–20 мм | Нет (в редких случаях — да) | Кухонные стоки, горячая вода, жиросодержащие жидкости, подвал ресторана, прачечные. |
| Мини-КНС бытовая | Напольная / скрытая | ~0.3–0.6 | 5–8 м | ~3–5 м³/ч | малые фракции, есть нож | Да (встроенный измельчитель) | Санузлы в подвале, унитазы, душевые, кухни, прачечные — Sololift, SFA и аналоги. |
| Фекальный насос (промышленный) | Погружной / сухой (КНС) | 3–30+ (трёхфазный) | 20–50 м + | 50–500 м³/ч и более | 50–100+ мм | Есть модели с измельчителем и без | Городские КНС, ЖКХ, ТЦ, склады, промышленные и коммунальные канализационные системы. |
| Канализационная станция (промышленная) | Комплектная система (КНС) | 2–4 насоса, по 5–30 кВт | до 60 м | до 800 м³/ч и выше (суммарно) | до 100 мм и более | По ситуации: в каждом насосе может быть нож | Микрорайоны, предприятия, жилые комплексы, коттеджные посёлки, ТЦ, промзоны. |
| Характеристики насосов разных производителей могут отличаться; значения в таблице приведены для ориентира. Показатели производительности и напора даны для максимальных режимов – фактическая рабочая точка будет ниже | |||||||
Области применения канализационных насосов
Рассмотрим, где и как применяются различные типы насосов:
Частные дома и коттеджи
В загородном доме канализационный насос часто необходим, если нет центральной канализации с самотёком. Типичный случай – дом оборудован септиком или выгребной ямой ниже уровня грунта. Тогда для откачки содержимого используется насос для откачки канализации (обычно погружной фекальный). Он периодически перекачивает стоки из накопительной ёмкости в фильтрационные поля или в транспортировочную бочку. Также насос нужен для подвальных санузлов: например, если в цоколе дома сделана ванная комната, её сточные воды нужно поднять наверх – задача решается установкой компактной насосной станции с измельчителем (Sololift и аналогов). Насос для дома (канализация автономная) должен быть надежным, неприхотливым и простым в обслуживании, чтобы владельцу не пришлось часто в него вмешиваться. Многие владельцы дач приобретают недорогие фекальные насосы для канализации именно для периодической откачки содержимого выгребной ямы – например, перед консервацией дома на зиму. В быту также востребованы дренажные модели: осушить подтопленный подвал, откачать воду из бассейна или колодца после очистки – во всех этих случаях помогает дренажный либо фекальный насос
Многоквартирные жилые здания
В стандартных городских многоэтажках сточные воды обычно отводятся самотёком, но и здесь насосы находят применение. Например, в подвальных этажах высоких зданий могут быть установлены дренажные насосы в приямках – для откачки грунтовых вод, подпора канализации или воды при аварийных протечках. В подземных паркингах жилых комплексов ставят насосы для откачки дождевой воды. Кроме того, если рельеф местности не позволяет стокам уйти в центральную сеть (например, новый микрорайон ниже уровня ближайшего коллектора), то строится районная КНС. Такая станция перекачивает стоки от всего комплекса домов. Она оснащена мощными промышленными насосами (2 и более штук, обычно с резервом) и системой автоматики
Коммерческие объекты (офисы, ТЦ, рестораны)
Во многих зданиях коммерческого назначения используются локальные канализационные насосные установки. Например, в ресторанном бизнесе часто возникает задача откачать стоки с кухни (с большим содержанием жира и при высокой температуре) – здесь применяют полупогружные или специальные насосы, рассчитанные на горячую воду. Рестораны в цокольных этажах оборудуют принудительную канализацию с установками-измельчителями для кухонь и санузлов. В больших торговых центрах и офисных зданиях в подвальных этажах ставят насосные станции, собирающие канализационные стоки и перекачивающие их в городскую сеть. Важно, что на объектах общепита перед канализационным насосом обычно монтируют жироуловитель, чтобы жир не выводил из строя оборудование. Фекальные насосы для канализации с измельчителем также популярны в общественных туалетах (на вокзалах, в парках) – они перемалывают мусор, который недобросовестные посетители могут бросить в унитаз, тем самым предотвращая засоры труб

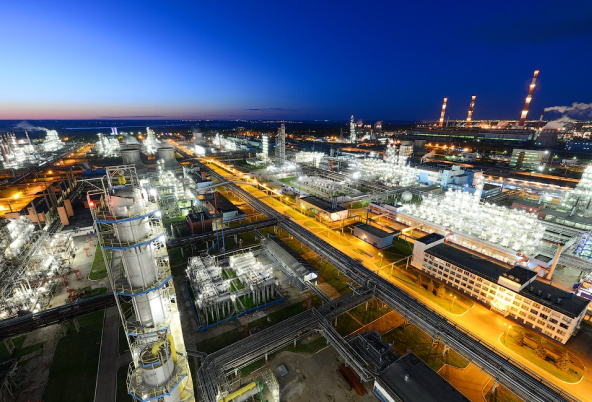

Промышленные предприятия
В промышленности насосы для сточных вод – неотъемлемая часть инфраструктуры. Заводы и фабрики оснащаются собственной сетью сточных коллекторов, откуда отходящие воды откачиваются насосными агрегатами. На крупных производствах (химических, пищевых, фармацевтических) применяют как стандартные центробежные фекальные насосы, так и специальные – например, шнековые, винтовые, мембранные – для перекачивания густых и вязких отходов или агрессивных химических стоков. Но в классической общезаводской канализации обычно стоят центробежные фекальные насосы в прочном исполнении, способные перемещать смешанные бытовые и технологические стоки. Например, на мясоперерабатывающем или молочном заводе насосы перекачивают стоки с большим количеством органических остатков (жир, кровь, кусочки продукта) – здесь особенно важны либо широкие протоки насоса, либо наличие режущего механизма. В горнодобывающей промышленности, на шахтах, используются дренажно-фекальные насосы для откачки шламов, грунтовых вод с примесью породы – это очень тяжёлый режим, требующий насосов шламового типа (с верхним забором, вихревых, часто в защитных кожухах от абразива)
Сельское хозяйство
На фермах канализационные насосы применяются для уборки жидкого навоза в животноводческих комплексах, для очистки стоков боен, птицефабрик и пр. Например, в свиноводческих хозяйствах стоят погружные насосы, которые периодически перемешивают и откачивают навозную жижу из приямков в ёмкости-накопители. Такие насосы должны быть устойчивы к густой и агрессивной среде, поэтому нередко используются специальные навозные насосы (разновидность фекальных) с большими лопастями или шнеком. Также в агросекторе применяют мобильные мотопомпы для откачки канализации в полевых условиях – бензиновые насосы на раме, которые можно быстро переместить к нужной яме (например, откачать содержимое туалета или выгребной ямы в местах без электричества)

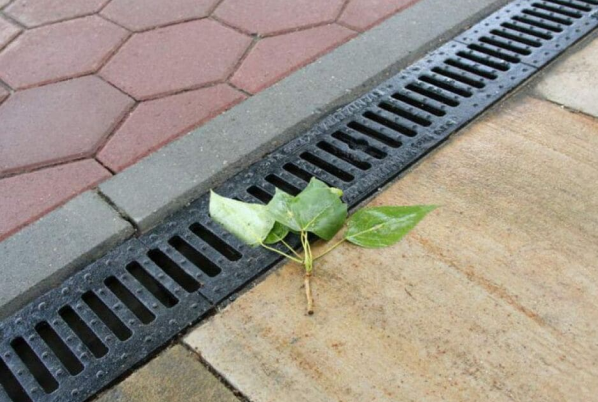

Ливневая канализация и дренаж
Отдельно стоит отметить использование насосов в ливневках. Хотя дождевые стоки – это не фекалии, их тоже относят к категории грязных вод. В системах ливневой канализации (например, подземных резервуарах для ливнёвки на парковках) устанавливают дренажные насосы для грязной воды. Эти устройства откачивают скопившуюся дождевую воду, не давая ей затопить территорию. Задача осложняется тем, что в ливневку попадает песок, листья, мусор – поэтому применяют дренажные или полушламовые насосы с достаточно большим проходным сечением. Они спасают подвалы и низины от затоплений во время ливней и паводков. Часто их монтируют стационарно с автоматикой уровня
Как видно, насосы для канализации находят применение практически во всех сферах – от быта до тяжелой индустрии. Правильно подобранный тип оборудования обеспечивает надёжную работу канализационной системы в конкретных условиях эксплуатации
Примеры реального применения
Рассмотрим несколько ситуаций, демонстрирующих выбор и работу канализационных насосов на практике:
Частный коттедж с низким септиком
Владельцу загородного дома потребовалось организовать отведение сточных вод, но рельеф участка не позволял сделать отвод самотёком – септик находился в низине. Решение: установили погружной фекальный насос для откачки канализации прямо в камеру септика. Выбрали модель бытового класса – насос погружной для канализации мощностью \~1 кВт, без измельчителя, но с пропуском частиц до 35 мм (например, популярный *Джилекс Фекальник 330/12* или аналогичный). Насос автоматически включается по поплавку и перекачивает жидкость из септика в дренажное поле выше по склону. В результате канализация дома работает стабильно, а хозяин лишь раз в год проверяет состояние насоса и очищает донный фильтр от осадка
Подвальный санузел в городе
В цокольном этаже коттеджа оборудовали санузел с унитазом и душевой. Центральная канализация выше уровня пола, поэтому требовалась принудительная откачка. Решение: под унитазом смонтирована компактная насосная установка – насос-измельчитель для канализации фекальный (например, *SFA Sanipack 400 Вт*). Этот блок размером примерно 45×25×30 см подключён к выходу унитаза и входам от душа и раковины. При каждом спуске воды насос автоматически включается, нож измельчает твердые отходы, и стоки по тонкой трубке 32 мм отводятся наверх в общий стояк. Домочадцы не замечают работы устройства – оно достаточно тихое, а угольный фильтр устраняет запах. Благодаря такой установке подвальный санузел функционирует не хуже остальных. Стоимость решения составила около 40 тыс. руб, но альтернативы (перепланировка или подъем пола) обошлись бы дороже
КНС жилого комплекса
Новый жилой микрорайон в низине города оснастили собственной канализационной насосной станцией. Это большая стеклопластиковая ёмкость, заглубленная в землю, куда по самотёчным трубам стекают бытовые стоки от домов. Внутри станции – два промышленных погружных насоса канализации мощностью по 11 кВт каждый, работающих поочередно (один – основной, второй – резервный). Насосы марки Grundfos с режущей способностью, питание 380 В. На крышке КНС – утепленные люки (для защиты от промерзания), внутри – датчики уровня и шкаф управления на поверхности. Когда уровень стоков поднимается, автоматика поочередно запускает насосы, перекачивая содержимое КНС в напорный коллектор, ведущий к городской системе. Такая станция рассчитана на многолетнюю эксплуатацию: корпус из стеклопластика не ржавеет, насосы имеют ресурс десятки тысяч часов, периодически проводится их профилактика. Благодаря наличию резервного насоса даже при выходе одного из строя канализация комплекса будет работать. Этот пример показывает работу целого комплекса: здесь учтены и климат (люки утеплены), и требования водоканала (применены насосы с определёнными характеристиками). Для рядовых жителей всё прозрачно – они пользуются канализацией, не думая о насосах
Насос на ферме
В коровнике хозяйства возникла проблема уборки навоза: жидкая фракция стекала в приямок, откуда её надо было регулярно удалять. Раньше это делалось трактором-развозчиком, но решили автоматизировать. Установили погружной фекальный насос специального исполнения – так называемый навозный насос с пропеллерной мешалкой. Он перемешивает навозную жижу и качает её по трубе прямо в лагуну-накопитель на улице. Насос подобрали в чугунном корпусе, трехфазный (5,5 кВт), рассчитанный на густые среды. Теперь рабочим достаточно раз в сутки включить насос – и отходы фермы перекачиваются автоматически. Это повысило гигиену и уменьшило затраты ручного труда. Важно, что в данном случае выбрали промышленный агрегат, иначе бытовой «фекалка» быстро бы забилась соломой и густым осадком
Откачка затопленного подвала
В офисном здании во время весеннего паводка затопило подвал – грунтовые и талые воды поднялись выше уровня пола. Для экстренной откачки привлекли аварийную службу, которая применила переносной дренажный насос для воды (канализации). Это компактный погружной насос (мощность \~0.75 кВт) с универсальным шлангом. Его опустили в самый низкий угол подвала, и за несколько часов он откачал всю воду наружу. Такой насос способен всасывать воду даже с небольшими примесями (грязь, песок) и оставляет минимальный остаток (несколько миллиметров). Авария была ликвидирована быстро, а после этого случая владельцы здания решили установить стационарный насос в дренажном колодце подвального этажа, чтобы в будущем вода откачивалась автоматически при подъёме уровня грунтовых вод
Эти примеры демонстрируют, что правильный выбор типа насоса и его характеристик под конкретные условия – залог эффективной работы. В каждом случае учитывались индивидуальные требования: где-то важна автоматизация, где-то – измельчитель, а где-то – большая мощность или термостойкость
Рекомендации по установке и эксплуатации
После приобретения подходящего насоса важно грамотно его установить и обеспечить надлежащую эксплуатацию. Вот профессиональные советы, которые помогут продлить срок службы оборудования и избежать распространенных ошибок:
Монтаж
Погружной насос должен устанавливаться на относительно ровное дно резервуара. Желательно, чтобы на дне не было крупного гравия или мусора, способного попасть в всасывающее окно. Некоторые опускают насос прямо в ил – этого делать не стоит. Лучше чуть приподнять его над дном на кирпиче или использовать специальную станину, чтобы насос не засасывал твердый осадок. Поверхностный насос разместите как можно ближе к яме, чтобы всасывающий шланг был короче (уменьшает потери напора) и насос для канализации не работал «на пределе». Если используете полупогружной – убедитесь, что его платформа прочно закреплена и двигатель не намокает при всплесках
На напорной линии сразу после насоса должен стоять обратный клапан (для погружного – на выходном патрубке в колодце, для наружного – на трубе или шланге). Он предотвратит обратный поток стоков при отключении насоса. Там же монтируется и запорный вентиль (кран) – чтобы можно было перекрыть трубу при обслуживании. Диаметр трубопровода берите не меньше выходного диаметра насоса, иначе снизите производительность. Все резьбовые соединения хорошо герметизируйте (фум-лентой или льном с пастой), так как утечки в канализационных линиях недопустимы (будет запах, грязь). Важно избежать провисаний шлангов или труб, где могут скапливаться осадки. Трассу лучше проложить с небольшим подъемом без «карманов»
Питание насоса должно выполняться через автоматический выключатель соответствующего номинала и УЗО (устройство защитного отключения) – это требование безопасности, учитывая влажную среду. Кабель к погружному насосу должен быть марки, предназначенной для погружения (обычно такой уже встроен в насос). Следите, чтобы соединения кабеля не были погружены в воду. Если кабель нужно наращивать, используйте герметичные соединители. Не забудьте заземлить насосное оборудование – у большинства есть для этого винт заземления на корпусе, или заземление идет через питающий кабель. Не пренебрегайте этим: вода – проводник, пробой изоляции без заземления может ударить током
Эксплуатация
Периодически (раз в несколько месяцев, а на первых порах – чаще) инспектируйте работу системы. Проверяйте, срабатывает ли поплавковый выключатель на включение/выключение, не заедает ли он. Осматривайте обратный клапан – нет ли утечек или заклинивания. Если насос без измельчителя – убеждайтесь, что крупный мусор не скапливается на входной решетке. При снижении производительности следует поднять насос и осмотреть крыльчатку на предмет намотавшихся тряпок, волос и пр. (предварительно обесточив!). Чистка рабочего колеса от намотавшегося мусора – распространенная операция, особенно на насосах без режущего ножа
В холодное время года следите, чтобы трубы и незаглубленные части системы не промерзли. Если участок напорного трубопровода проходит на воздухе или в негреющемся помещении, его нужно утеплить греющим кабелем либо слить на зиму (если насос не используется постоянно). Помните: замерзшая вода в насосе или клапане может разорвать детали и вывести устройство из строя. Бытовые поверхностные насосы, используемые сезонно, на зиму лучше демонтировать, слить из них воду и хранить в тепле
Не допускайте работы насоса вхолостую (без воды) – это быстро перегреет мотор и повредит уплотнения. Поплавковая автоматика обычно предотвращает сухой ход, но если управляете вручную, будьте внимательны. Никогда не пытайтесь откачать канализационным насосом заведомо неподходящие среды – например, строительный мусор, большие камни, густую грязь с глиной (для этого есть специальные шламовые насосы). Старайтесь не бросать в канализацию предметы, которые могут стать причиной поломки: гигиенические салфетки, тряпки, верёвки, пластиковые изделия. Измельчитель не всемогущ, а насос без него и подавно может засориться или заклиниться. Если ожидается длительный перерыв в использовании (например, зимой на даче), промойте насос чистой водой, откачайте максимально чистую воду, отключите питание. В септиках с агрессивной средой (сероводород, метан) старайтесь проветривать колодец перед спуском для обслуживания – концентрация газов может быть опасной для человека
Как и любая техника, насос требует ТО. Раз в 1–2 года (или чаще, если производитель указывает) желательно проводить ревизию: очищать внутренности от отложений, проверять целостность электрокабеля, смазывать уплотнительные резинки (если конструкция разборная). В промышленных насосах по регламенту меняют масло в камере двигателя (в моделях с маслонаполненной герметизацией), проверяют состояние механических уплотнений. Домашний погружной насос не всегда предусматривает обслуживание пользователем, но хотя бы промыть его струёй воды и убрать налёт – полезно. Если замечены подтёки масла или сильный износ крыльчатки/вала – это сигнал отвезти насос в сервис для ремонта
Частые ошибки при выборе и использовании
- Неправильный выбор типа насоса
Одна из самых распространенных ошибок. Например, приобретён слишком слабый насос для канализации (цена его была ниже) в результате он не справляется с объёмом стоков или перегревается от перегрузки. Всегда соотносите характеристики с реальными условиями, лучше взять с запасом - Использование дренажного насоса для канализации с фекалиями
Он быстро забьётся и выйдет из строя, поскольку не предназначен для больших включений и вязких масс - Также ошибочно подключать трёхфазный насос без соответствующей сети
Бывают случаи, когда люди покупали промышленный агрегат 380 В, не имея на участке трехфазного ввода. Наоборот, подключение однофазного насоса большой мощности через удлинители плохого качества может приводить к просадкам напряжения и перегреву мотора – учитывайте качество электропитания, при необходимости ставьте стабилизатор - Неправильный монтаж поплавка
Если пространство тесное, поплавок может заклинить и насос либо не включится, либо не отключится. Это чревато затоплением или «сухим ходом». Поэтому при установке убедитесь, что поплавок свободно плавает, ничто ему не мешает - Не забывайте про обратный клапан
Без него откачанная жидкость вернётся назад, и насос будет гонять её по кругу, перегреваясь, а эффективного отведения не произойдёт
Заключение
Канализационные насосы – это «трудяги», которые берут на себя самую грязную работу, обеспечивая комфорт и санитарную безопасность в наших домах, городах и на предприятиях. При грамотном подборе и установке они работают почти незаметно, предотвращая затопления, переливы и неприятные аварии. Подведём итоги основных советов:
- Анализируйте свои потребности
Перед покупкой оцените, какой объём и куда нужно перекачивать. Это определит требуемую мощность, напор и производительность насоса - Выбирайте тип осознанно
Для фекальных стоков – только фекальный насос (в идеале с измельчителем, если есть риск крупных отходов). Для просто грязной воды – достаточно дренажного. Для дома обычно нужен погружной автоматический агрегат, для редких работ пойдёт и переносной - Учитывайте условия эксплуатации в РФ
Морозы требуют утепления и надежных материалов, перебои электричества – наличия защиты. Лучше переплатить за антикоррозийный корпус или добротный кабель, чем потом менять вышедший из строя насос - Обращайте внимание на качество
Имя производителя и отзывы – хороший ориентир. Купить насос для канализации стоит у проверенного поставщика с официальной гарантией, чтобы избежать подделок и брака - Не забывайте об обслуживании
Даже самый лучший насос прослужит дольше, если периодически его чистить и проверять. Планируйте профилактику хотя бы раз в год (например, после весеннего половодья или перед зимой) - Монтаж доверяйте специалистам при сложных системах
В крупных КНС наладку должны выполнять профессионалы – это залог безопасности и долговечности всего узла. В бытовых условиях внимательно следуйте инструкции и нашим рекомендациям - Эксплуатируйте ответственно
Канализационный насос – не измельчитель мусора (даже если с измельчителем ). Старайтесь ограничивать попадание нерастворимого мусора в стоки. При малейших признаках неисправности (посторонний шум, перегрев, слабый напор) принимайте меры – проверяйте или вызывайте мастера, не ждите крупной аварии
В заключение отметим, что современный рынок предлагает решения на любой случай: купить канализационный насос можно от бюджетного до премиального, от компактного домашнего до промышленного монстра. Цены на канализационные насосные станции – начинается от нескольких тысяч рублей за простейший дренажник и доходит до сотен тысяч за насосы для городских КНС. Однако во всех случаях принцип один: насос должен обеспечивать надёжный отвод сточных вод. Надеемся, наш обзор помог разобраться в тонкостях выбора и использования канализационных насосов. Пусть ваша канализационная система работает без сбоев – сухих подвалов и чистых прудов вам!
