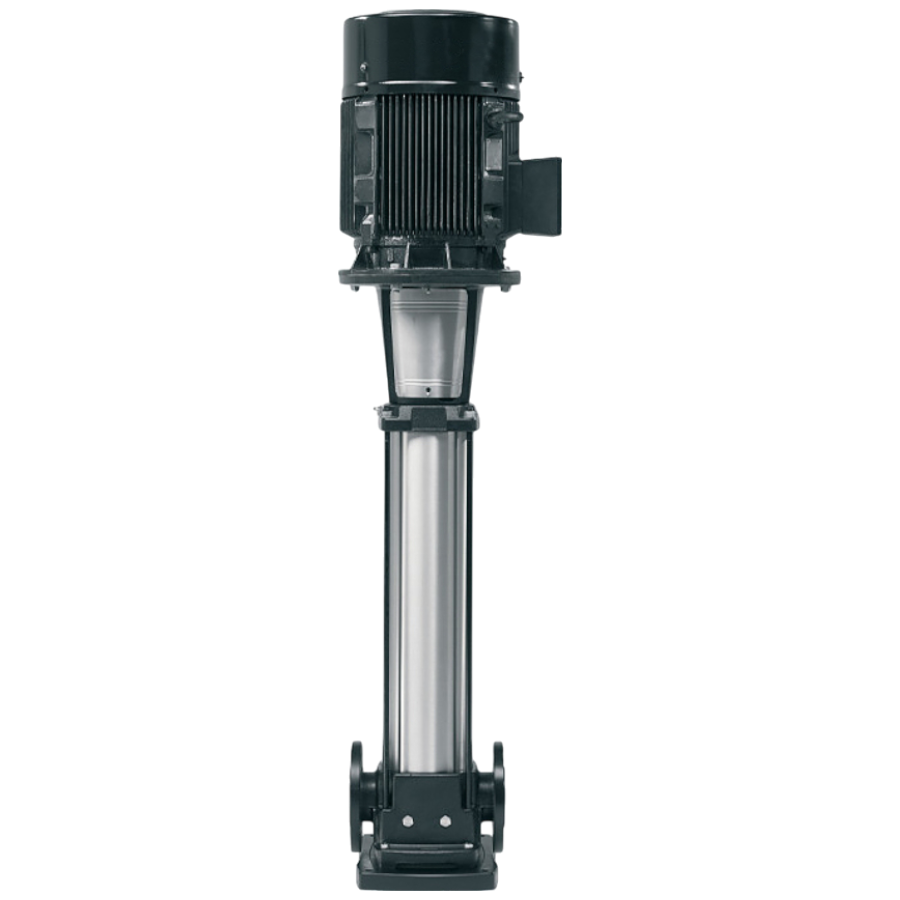

Onimiq вертикальные многоступенчатые насосы CRF
Вертикальные насосы серии OnimiQ CRF предназначены для перекачки воды и технологических жидкостей в инженерных сетях, которым требуются стабильность подачи, компактная установка и устойчивость к высокому давлению. Это многоступенчатые насосы для чистой воды, гликоля и деминерализованных растворов. Серия охватывает расходы до 360 м³/ч и напоры до 320 м при рабочем давлении корпуса PN 47, уверенно работая как в непрерывном, так и в цикличном режиме — с температурой от –20 до +120 °C (до +180 °C в термоисполнении)
Показатели впечатляют, но важнее то, как они достигаются. Конструктивно CRF — это моноблочный «in-line»-агрегат: всасывающий и напорный патрубки расположены на одной оси, что упрощает врезку без изменения направления потока. Рабочие колёса, диффузоры и вал выполнены из нержавеющей стали AISI 304/316 и защищены цельным кожухом, препятствующим коррозии. Сбалансированное картриджное торцевое уплотнение (графит/SiC либо графит/керамика, эластомер — FKM) заменяется без полной разборки гидравлики. Электродвигатели IE3/IE4 (1 × 230 В до 2,2 кВт и 3 × 400 / 400–690 В свыше 3 кВт) вращаются с частотой 2900 об/мин, а класс защиты IP55 и изоляция F обеспечивают бесперебойную работу при влажности до 95 % и температуре окружающей среды +40 °C. Встроенная защита двигателя РТС от 3кВт
Области применения насосов CRF
- Системы водоснабжения и пожаротушения жилых, административных и коммерческих зданий — как часть установок повышения давления и распределения жидкости между этажами
- Промышленные комплексы — подача технологической воды, гликолей и химически нейтральных жидкостей при повышенных требованиях к стойкости материалов
- Очистные сооружения и водоподготовка — обратный осмос, деминерализация, дистилляция, где критически важен постоянный напор
- Отопление, кондиционирование и вентиляция — циркуляционные насосы в ЦТП, тепловых пунктах и охладительных контурах оборудования
- Орошение и ирригация — капельные, дождевальные и мелиоративные системы аграрного сектора, требующие точного контроля давления
Насосы CRF подходят для чистой воды, гликолевых смесей и технических растворов с нейтральной химической активностью. При нестандартной жидкости возможна индивидуальная конфигурация с учётом pH, температуры и содержания примесей. Мы предлагаем насосы OnimiQ CRF с доставкой по Москве и регионам — от типовых моделей до модификаций под задачи OEM и проектных организаций
Конструктивные особенности и преимущества
Корпус, рассчитанный на 47 бар, без потерь переносит динамические пики давления. Многоступенчатая гидравлика масштабируется изменением числа ступеней, поэтому требуемое соотношение расход/напор достигается без увеличения габаритов. Встроенные датчики контроля температуры обмоток от 3 кВт и вибрации (опция) снижают риск внеплановых остановов, а широкий выбор присоединений — резьба G 1"...G 2", фланцы DN 25–DN 150, овальные фланцы или быстроразъёмные коннекторы PJE — делает интеграцию в существующие магистрали максимально гибкой
| Типоразмер | Мощность, кВт | Диапазон подачи, м³/ч | Макс. раб. давление, (бар) | Присоединение |
|---|---|---|---|---|
| CRF 1 | 0,37 – 2,2 | 0,7 – 2,4 | 25 | Резьба G 1", G 1¼" Муфта PGE G 1¼" Фланец DN25/32 |
| CRF 3 | 0,37 – 3,0 | 1.2 – 4.5 | 25 | Резьба G 1", G 1¼" Муфта PGE G 1¼" Фланец DN25/32 |
| CRF 5 | 0,37 – 5,5 | 2,5 – 8 | 25 | Резьба G 1", G 1¼" Муфта PGE G 1¼" Фланец DN25/32 |
| CRF 10 | 0,37 – 7,5 | 5 – 14 | 25 | Резьба G 2" Муфта PGE G 2" Фланец DN40 |
| CRF 15 | 1,1 – 15 | 9 – 24 | 25 | Резьба G 2.1/2" Муфта PGE G 2" Фланец DN50 |
| CRF 20 | 1,1 – 18,5 | 10 – 30 | 25 | Резьба G 2.1/2" Муфта PGE G 2" Фланец DN 50 |
| CRF 32 | 1,5 – 30 | 14 – 40 | 30 | Фланец DN65 |
| CRF 45 | 3,0 – 45 | 20 – 55 | 33 | Фланец DN80 |
| CRF 64 | 4,0 – 45 | 30 – 80 | 25 | Фланец DN100 |
| CRF 90 | 5,5 – 45 | 40 – 110 | 25 | Фланец DN100 |
| CRF 120 | 11 – 75 | 60 – 150 | 25 | Фланец DN150 |
| CRF 150 | 11 – 75 | 80 – 180 | 25 | Фланец DN150 |
| CRF 200 | 18,5 – 110 | 100 – 240 | 25 | Фланец DN150 |
| CRF 360 | 30 – 110 | 160 – 360 | 25 | Фланец DN150 |
| *Данные приведены для частоты 50 Гц; уточняйте возможные исполнения и наличие у официального дистрибьютора | ||||
Заключение
OnimiQ CRF объединяет вертикальный форм-фактор, многоступенчатую гидравлику и надёжные материалы, создавая оптимальный баланс между высоким напором и экономией пространства. Это решение для систем водоснабжения, теплообмена и технологических процессов, где важна безотказная работа без лишних затрат на энергию и обслуживание. Идеально подходит тем, кто ищет надёжные вертикальные насосы высокого давления с компактной установкой и широким выбором типоразмеров
