CNP серии TD относятся к вертикальным одноступенчатым центробежным насосам линейного типа, предназначенным для циркуляции воды в системах отопления, водоснабжения и инженерных контурах зданий. Соосное расположение всасывающего и напорного патрубков позволяет устанавливать насос непосредственно в трубопровод, что упрощает монтаж оборудования и интеграцию в существующие системы
Вертикальная компоновка обеспечивает компактное размещение насосов в тепловых пунктах и насосных узлах. Одноступенчатая гидравлическая схема рассчитана на работу в циркуляционных системах с расчетными параметрами расхода и напора, характерными для отопительных и водоснабжающих установок

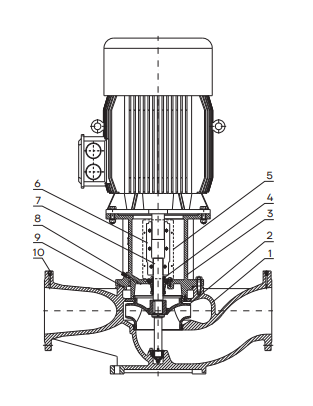

Конструкция насоса
- Корпус
- Рабочее колесо
- Фонарь
- Торцевое уплотнение
- Защитная пластина
- Муфта
- Вал
- Винт для удаления воздуха M10×1
- Кольцо уплотнительное
- Заглушка R 1/4
Такая конструкция обеспечивает устойчивую работу насоса при эксплуатации в циркуляционных контурах
Перекачиваемые жидкости
Насосы серии TD предназначены для перекачивания воды и аналогичных жидкостей без абразивных включений. Состав жидкости не должен оказывать агрессивного воздействия на элементы проточной части насоса
В качестве рабочей среды применяется вода систем отопления, питательная вода котлов, конденсат, а также грунтовые и технические воды без механических примесей
Основные преимущества и особенности конструкции
Конструкция насосов серии TD ориентирована на эксплуатацию оборудования в системах циркуляции и водоснабжения
- Вертикальная одноступенчатая конструкция линейного типа
- Соосное расположение всасывающего и напорного патрубков
- Установка непосредственно в разрыв трубопровода
- Компактное размещение оборудования
- Торцевое механическое уплотнение вала
- Монтаж без применения дополнительной рамы
Такая конструкция обеспечивает стабильную циркуляцию жидкости в отопительных и инженерных системах зданий
Область применения насосов CNP серии TD
Системы центрального отопления
Циркуляция воды в отопительных контурах зданий и сооружений
Индивидуальные тепловые пункты
Работа в узлах распределения и регулирования тепловой энергии
Котельные установки
Циркуляция воды и теплоносителя в системах теплоснабжения
Инженерные системы зданий
Перемещение воды в системах циркуляции и технического водоснабжения
Насосы серии TD применяются в отопительных и водоснабжающих системах зданий, где требуется компактная установка оборудования и стабильная циркуляция воды в трубопроводных контурах
