Неисправности и обслуживание Grundfos SEG / SEG AUTOADAPT — погружных канализационных насосов с измельчителем
При проектировании современных канализационных сетей всё чаще применяются напорные линии малого диаметра как альтернатива традиционным самотёчным коллекторам. Для участков со сложным рельефом, твёрдыми грунтами, плотной городской застройкой или при реконструкции систем глубокой канализации строительство гравитационных коллекторов требует больших капитальных затрат и объёмов земляных работ
В таких условиях оптимальным решением становятся децентрализованные системы напорной канализации с трубопроводами DN 40–50 и погружными насосами с режущим механизмом, которые измельчают твёрдые включения и перекачивают стоки по малым диаметрам
Насосы Grundfos серии SEG и SEG AUTOADAPT относятся именно к этой категории. Они предназначены для измельчения твёрдых частиц, присутствующих в бытовых сточных водах, и последующей перекачки по напорным линиям малого диаметра
Использование таких насосов позволяет уменьшить глубину прокладки трубопровода, снизить затраты на строительные работы и обеспечить гибкость схемы канализации
Назначение и область применения
Серия Grundfos SEG — это погружные одноступенчатые центробежные насосы с режущим механизмом. Они предназначены для работы в системах напорной канализации, где требуется измельчение твёрдых включений перед подачей по трубе. Эти агрегаты применяют для перекачивания:
- Бытовых сточных вод со стоками из туалетов и кухонных мойек
- Сточных вод от жилых домов и небольших общественных или административных зданий
- Отработанной воды на малых коммерческих объектах, в коттеджных посёлках, удалённых районах и в реконструируемых системах
- Стоков на участках с перепадом высот или в местах со скальными и плотными грунтами
- Локальных канализационных насосных станций (КНС)
Благодаря режущему механизму насосы SEG подходят для систем, где важно минимизировать диаметр трубопровода и снизить объём земляных работ. Монтаж возможен на стационарных направляющих (автоматическая трубная муфта) либо в свободной установке на дне приёмного резервуара

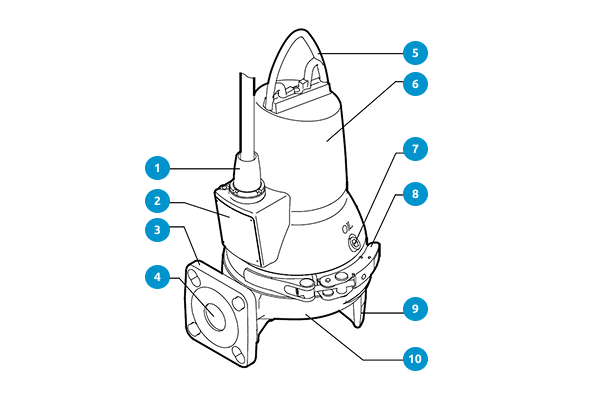

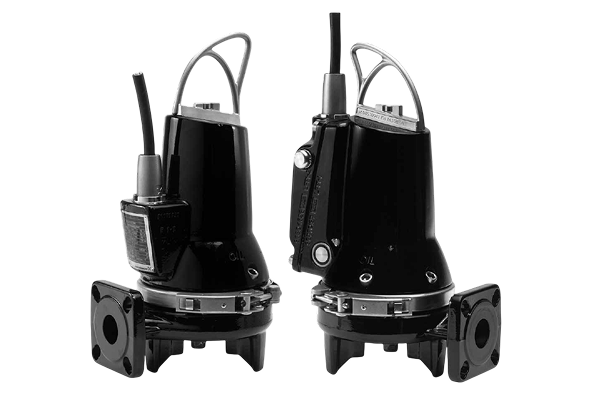

Основные узлы насосы серии SEG
- Кабельный ввод
- Фирменная табличка
- Напорный фланец DN 40
- Напорный патрубок
- Подъёмная скоба
- Корпус статора
- Масляная пробка
- Хомут
- Опора насоса
- Корпус насоса
Корпус и рабочие органы преимущественно изготовлены из чугуна, отдельные детали — из нержавеющей стали, что обеспечивает стойкость к коррозии и износу. Диаметр напорного патрубка составляет DN 40 или DN 50 в зависимости от модели
Принцип работы
SEG — это одноступенчатые центробежные насосы. Сточная жидкость поступает через всасывающий патрубок в центр рабочего колеса. При вращении лопаток жидкости передаётся кинетическая энергия, далее в спиральной камере происходит преобразование этой энергии в давление. Режущий узел, расположенный на входе, измельчает твёрдые включения, предотвращая заклинивание колеса и засорение трубопровода
Режимы работы и условия эксплуатации
Режим S3 (повторно‑кратковременный) — стандартный для насосов SEG. Согласно инструкции, цикл составляет 4 минуты работы и 6 минут паузы. При полном погружении агрегат может работать в режиме S1 (непрерывном), когда температура двигателя достигает установившегося значения
- Температура перекачиваемой среды — от 0 до +40 °C
- В невзрывоопасном исполнении допускается кратковременное повышение до +60 °C
- Для Ex‑версий температура жидкости не должна превышать +40 °C
- Максимальная глубина установки — до 10 м
- Допустимое количество пусков — не более 30 в час
- Диапазон pH — 4–10
Правильный выбор модели и соблюдение условий эксплуатации позволяют избежать износа и преждевременных отказов
Grundfos SEG AUTOADAPT — автономная автоматизация
Линейка SEG AUTOADAPT базируется на той же гидравлической платформе, что и стандартные SEG, но дополнена встроенным электронным контроллером. В корпусе двигателя размещены датчик уровня, система защиты от сухого хода, датчики перегрузки и температурные датчики. Благодаря этому насос функционирует как автономный модуль: требуется лишь подключить силовой кабель и линию аварийной сигнализации, что упрощает монтаж и снижает вероятность ошибок

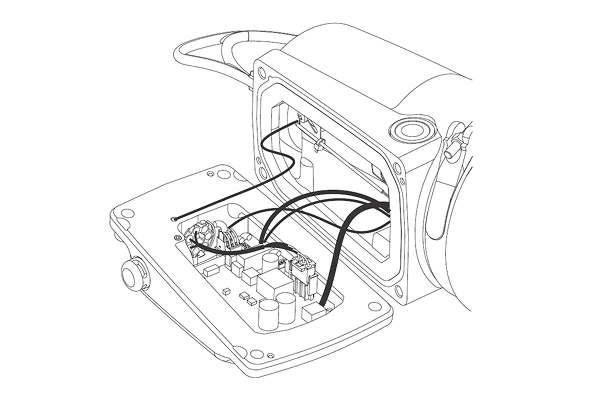

Встроенный блок управления обеспечивает
- Автоматическое включение и останов по уровню жидкости
- Защиту двигателя от перегрузки, перегрева, перенапряжения и пониженного напряжения
- Защиту от сухого хода и заклинивания рабочего колеса
- Функцию чередования при параллельной работе двух насосов, обеспечивающую равномерную наработку и резервирование
- Журнал аварий с возможностью просмотра через модуль Grundfos CIU и приложение Grundfos GO
- Случайную задержку пуска и функцию антизакисания, при которой после остановки насос автоматически проворачивает рабочее колесо, предотвращая зависание
- Послеостановочное время, позволяющее откачать остатки жидкости из трубопровода
По желанию насос может быть интегрирован в системы диспетчеризации по протоколам Modbus, Profibus, BACnet, PROFINET и др.
| Параметр | Grundfos SEG | Grundfos SEG AUTOADAPT |
|---|---|---|
| Управление | Требуется внешний шкаф управления, поплавковые датчики или электроды. | Встроенный контроллер с датчиками уровня и сухого хода; внешняя автоматика не нужна. |
| Защита двигателя | Термические реле и внешняя защита; функции зависят от шкафа управления. | Электронная защита: перегрузка, перегрев, перенапряжение, пониженное напряжение, сухой ход, заклинивание. |
| Журнал аварий | Зависит от оснащения внешнего шкафа. | Встроенный журнал, доступный через модуль CIU и приложение Grundfos GO. |
| Подключение | Необходим силовой кабель и линии от датчиков/защит. | Достаточно силового кабеля и, при необходимости, линий аварийного реле; меньше соединений. |
| Типовые сценарии | Объекты с развитой АСУ ТП и централизованной диспетчеризацией. | Локальные КНС и небольшие станции, где важен принцип «подключил — работает». |
| Приведённые данные основаны на информации производителя и отражают основные технические характеристики оборудования | ||
Выбор между двумя версиями зависит от уровня автоматизации объекта и требований к интеграции в систему управления
Типичные неисправности и методы диагностики
Надёжность насосов во многом определяется корректностью подбора, условиями эксплуатации и соблюдением регламентного обслуживания. Однако даже при соблюдении проектных параметров в процессе работы возможны отклонения, связанные с износом узлов, воздействием агрессивной среды или ошибками монтажа
Для обеспечения стабильной работы оборудования важно понимать характерные признаки неисправностей и последовательность их диагностики. Ниже рассмотрены типовые отказные ситуации, причины их возникновения и практические методы выявления проблемы
Отсутствие пуска
Причины отсутствия запуска могут быть как электрическими, так и механическими:
- Нет напряжения, обрыв фазы или неисправны предохранители
- Сработала тепловая защита из-за перегрева или перегрузки
- Неправильно настроены поплавковые выключатели либо повреждены кабели
- Блокировка режущего механизма волокнистыми включениями или посторонними предметами, что не позволяет двигателю развить обороты. В этом случае защита отключает питание
Диагностика включает проверку фактического напряжения, измерение потребляемого тока, чистку режущего механизма и проверку свободного вращения вала
Запуск с последующим отключением
Если насос запускается и вскоре отключается, вероятны:
- Перегрузка двигателя из‑за частичного засорения напорного трубопровода, закрытой арматуры или повышенной вязкости перекачиваемой среды
- Работа вне расчётной рабочей точки (слишком большой расход или напор)
- Превышение числа пусков, что приводит к перегреву обмоток
Следует проверить состояние трубопровода, исправность обратного клапана и соответствие рабочей точки характеристике насоса
Снижение производительности
Падение напора и подачи может быть вызвано:
- Засорением напорной линии (отложения, отложения или воздушная пробка)
- Износом или затуплением режущей пары, в результате чего крупные включения частично перекрывают проточные каналы
- Повреждением обратного клапана или зависанием шарового клапана
Система SmartTrim позволяет регулировать зазор между рабочим колесом и проточной частью и тем самым частично восстановить характеристики
Повторяющиеся засоры
Регулярные засоры указывают на:
- Увеличение зазора между рабочим колесом и корпусом
- Износ режущего механизма
- Несоответствие фактического состава стоков проектным данным (например, наличие влажных салфеток, текстиля, строительного мусора). В таких условиях нужно корректировать периодичность обслуживания и выбирать более подходящую модель
Повреждение торцевого уплотнения
Между гидравлической частью и электродвигателем находится масляная камера. Попадание воды в масло приводит к образованию эмульсии и снижению смазочных свойств, что может привести к попаданию жидкости в двигатель. Признаки неисправности — помутнение масла и наличие воды при сливе. При обнаружении таких признаков требуется замена уплотнения и масла
Помимо общих механических и гидравлических рисков, характерных для базовой версии SEG, модификация AUTOADAPT имеет ряд особенностей, связанных с наличием встроенного электронного блока управления. Это влияет как на характер возможных отказов, так и на порядок их диагностики
Особенности неисправностей SEG AUTOADAPT
Для версии AUTOADAPT, помимо механических проблем, характерны дополнительные факторы:
- Неправильная последовательность фаз в трёхфазной сети. Контроллер отслеживает фазировку; при ошибке насос не запускается
- Ложные срабатывания датчика уровня из‑за загрязнения жировыми и биологическими отложениями. Регулярная очистка датчиков обязательна
- Запрет на измерение сопротивления изоляции мегомметром, так как повышенное напряжение может повредить встроенную электронику
- Диагностику нужно проводить методами, рекомендованными производителем
Ошибки настройки через CIU. Неверно заданные уровни включения/отключения и задержки могут вызвать нестабильную работу. При повторяющихся авариях следует анализировать журнал событий и корректировать параметры
Сервис и ремонт Grundfos SEG и SEG AUTOADAPT
Продолжительная работа насосов зависит от регулярного обслуживания:
- Визуальный осмотр корпуса и кабеля
- Проверка свободного вращения рабочего колеса и очистка гидравлической части от загрязнений
- Замена масла в масляной камере и контроль состояния торцевого уплотнения
- Проверка состояния поплавковых датчиков (для SEG) и датчиков уровня (для AUTOADAPT)
- Анализ журнала аварий и обновление настроек встроенной автоматики

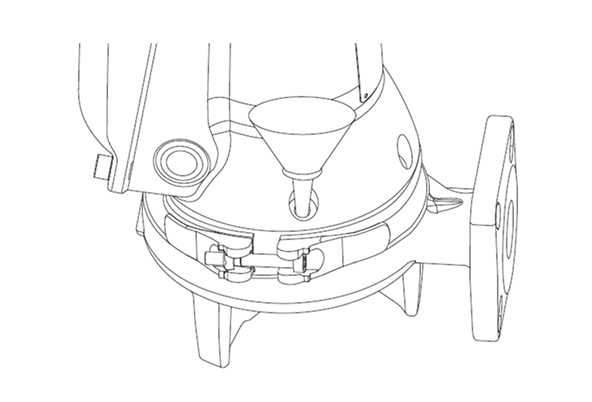

заливка масла

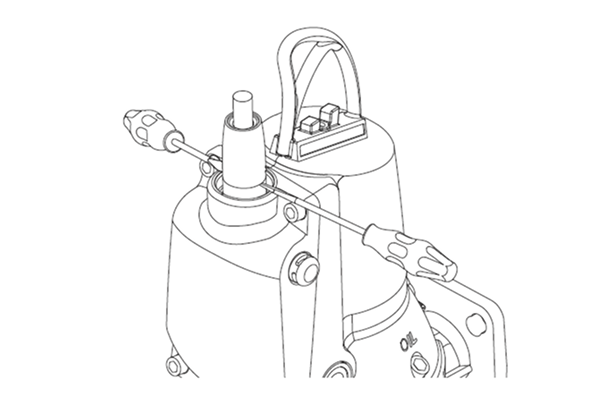

снятие питающего кабеля

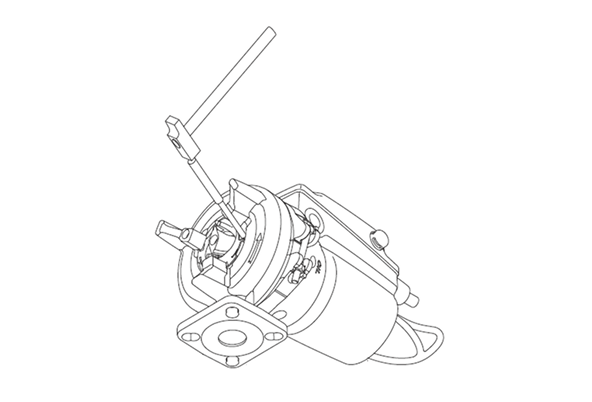

демонтаж кольца режущего механизма
демонтаж винта и головки режущего механизма

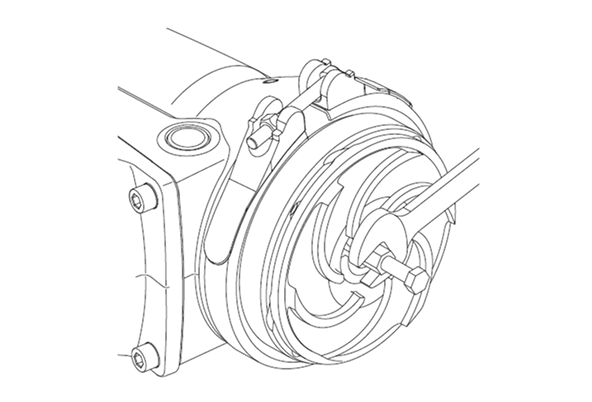

установка съёмника на рабочее колесо

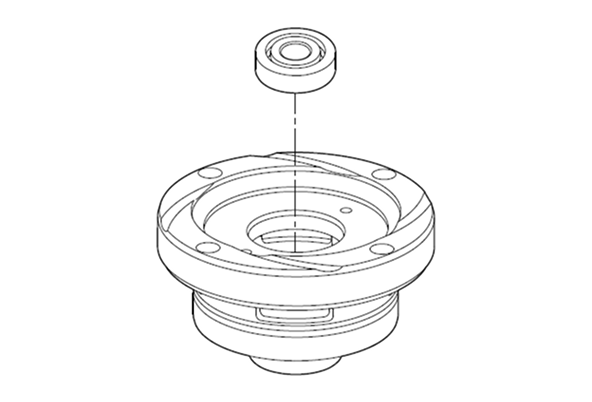

установка нижнего подшипника в нагретый корпус масляной камеры

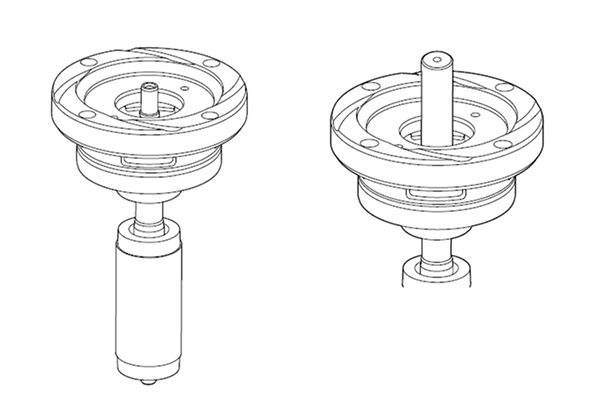

монтаж корпуса масляной камеры на роторе/валу

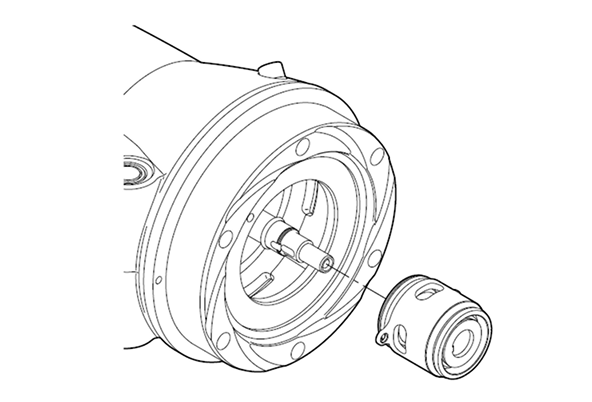

монтаж уплотнения вала, 2,6-4 кВт
Частота обслуживания определяется интенсивностью эксплуатации и составом стоков. Перед отправкой агрегата в сервис его следует очистить и, при необходимости, продезинфицировать
Эксплуатация во взрывоопасных зонах
Насосы SEG и SEG AUTOADAPT могут поставляться во взрывозащищённом исполнении с маркировкой по стандартам ATEX и IECEx. При использовании оборудования в потенциально взрывоопасной атмосфере необходимо:
Соблюдение температурных ограничений
Температура перекачиваемой среды не должна превышать +40 °C, а температура окружающей среды — +40 °C, если иное не указано в паспорте конкретного исполнения. Превышение этих значений приводит к ухудшению теплоотвода от корпуса двигателя, перегреву поверхности и риску выхода оборудования за пределы температурного класса, установленного для взрывозащищённого исполнения. Это может повлечь потерю соответствия требованиям ATEX/IECEx и создать потенциально опасную ситуацию
Использование только заводского кабеля питания
Во взрывозащищённом исполнении кабель имеет заводское неразъёмное соединение и рассчитан на сохранение герметичности и механической прочности при эксплуатации в агрессивной среде. Самостоятельное соединение, удлинение или замена кабеля нарушают целостность Ex-конструкции, могут привести к разгерметизации ввода и аннулируют статус взрывозащиты оборудования
Монтаж и обслуживание обученным персоналом
Работы по установке, подключению и техническому обслуживанию должны выполняться специалистами, имеющими допуск к работам во взрывоопасных зонах. Это требование связано с необходимостью соблюдения норм ПУЭ, правил классификации зон, требований по заземлению и уравниванию потенциалов, а также корректного выбора защитной аппаратуры. Ошибки монтажа могут привести к искрообразованию, перегреву или некорректной работе защитных систем
Ремонт только в авторизованных сервисных центрах
Замена комплектующих и ремонт взрывозащищённого оборудования допускаются исключительно в сервисных центрах, имеющих соответствующую аккредитацию производителя. Самостоятельное вскрытие корпуса двигателя, вмешательство в конструкцию или использование неоригинальных деталей приводят к утрате сертификата Ex и потере права эксплуатации оборудования во взрывоопасной зоне
Документацию по обслуживанию и сертификаты соответствия следует хранить вместе с оборудованием
| Серия | Тип насоса | Назначение и среда | Особенности |
|---|---|---|---|
| SEG / SEG AUTOADAPT | Погружной одноступенчатый центробежный насос с измельчителем | Бытовые сточные воды, напорная канализация DN 40–50 | Режущий механизм, возможны взрывозащищённые версии; AUTOADAPT имеет встроенную автоматику |
| SL1 | Погружной канализационный насос с рабочим колесом S‑tube | Неизмельчённые сточные воды с крупными включениями (до 125 мм) | Большой свободный проход, рассчитан на высокие расходы, без режущего механизма |
| SLV | Погружной насос с колесом SuperVortex (free‑flow) | Жидкости с высоким содержанием твёрдых частиц и волокон | Вихревая гидравлика, высокая стойкость к засорам, нет измельчителя |
| CR/CRN | Вертикальный многоступенчатый центробежный насос | Чистые и технологические жидкости, водоподготовка, повышение давления | Высокие напоры, коррозионно‑стойкая конструкция, не предназначен для канализационных стоков |
| NBG / NKG | Горизонтальные одноступенчатые центробежные насосы (end‑suction) | Чистая и техническая вода: водоснабжение, промышленное повышение давления, HVAC, ирригация | Небольшие горизонтальные агрегаты с осевым всасыванием и радиальным напором; предназначены для чистых, тонких, не содержащих твёрдых частиц жидкостей |
| Приведённые данные основаны на информации производителя и отражают основные технические характеристики оборудования | |||
Таким образом, серии SL1 и SLV подходят для перекачивания необработанных сточных вод с крупными включениями, но не измельчают их; CR/CRN предназначены для чистой воды и промышленных жидкостей; NBG/NKG — это горизонтальные насосы для водоснабжения, отопления и промышленного давления, не предназначенные для канализационных стоков. Выбор оборудования должен основываться на характере перекачиваемой среды и требованиях проекта
Выводы и рекомендации
Насосы Grundfos серии SEG и SEG AUTOADAPT предназначены для систем напорной канализации малого диаметра. Они эффективно измельчают твёрдые включения и обеспечивают надёжную перекачку сточных вод. Версия AUTOADAPT обладает встроенной автоматикой, что облегчает монтаж и повышает безопасность эксплуатации. Для долговечной работы оборудования необходимо:
- Правильно подбирать насос по гидравлической характеристике, учитывать длину трубопровода, количество поворотов и потери напора
- Соблюдать режимы работы S3 и, при необходимости, обеспечивать полное погружение для непрерывного режима S1
- Контролировать температуру перекачиваемой среды и количество пусков
- Регулярно обслуживать насос, очищать режущий механизм и проверять уплотнения
При необходимости работы во взрывоопасных зонах использовать модели с маркировкой ATEX/IECEx и строго соблюдать требования по монтажу
При сравнении различных серий насосов Grundfos важно учитывать тип перекачиваемой среды: для чистой воды и технологических жидкостей подходят серии CR/CRN и NBG/NKG, для шламов и неизмельчённых сточных вод — SL1 и SLV, а для измельчения бытовых стоков по малым трубопроводам — SEG и SEG AUTOADAPT. Правильный выбор оборудования, а также соблюдение условий эксплуатации и регламента обслуживания — ключ к надёжной и безопасной работе канализационной системы
