Насосы Grundfos для отопления, водоснабжения, скважин, канализации и дозирования — обзор моделей и серий

Насосное оборудование Grundfos занимает одну из лидирующих позиций на мировом рынке инженерных систем благодаря широкой номенклатуре, высокому качеству исполнения и точной адаптации под потребности различных отраслей. В основе философии компании — разработка специализированных решений, которые обеспечивают перекачивание, циркуляцию, дренаж и дозирование жидкостей в инженерных системах любой сложности

В обзоре представлена структурированная классификация насосов Grundfos по шести основным направлениям применения, что позволяет системно подойти к выбору оборудования в зависимости от задач и условий эксплуатации:

Отопление

Повышение давления

Подача воды из скважин

Водоснабжение частных домов

Канализация

Дозирование

Каждое из направлений включает линейки оборудования, оптимизированные под конкретные задачи: от циркуляции теплоносителя в жилых зданиях до перекачки сточных вод и точного дозирования химических реагентов. В следующих разделах мы подробно рассмотрим основные характеристики и конструктивные особенности насосов в каждом сегменте

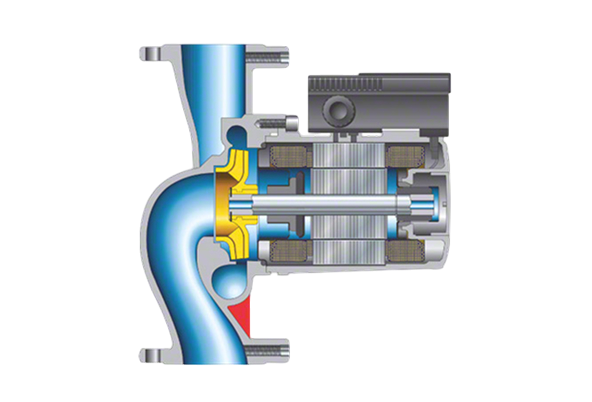

Системы отопления представляют собой замкнутый контур, обеспечивающий поддержание комфортной температуры в помещениях за счёт циркуляции нагретого теплоносителя. Основной задачей насосного оборудования в таких системах является обеспечение стабильного и равномерного движения теплоносителя по магистралям — как в простых однотрубных решениях, так и в сложных многозональных схемах

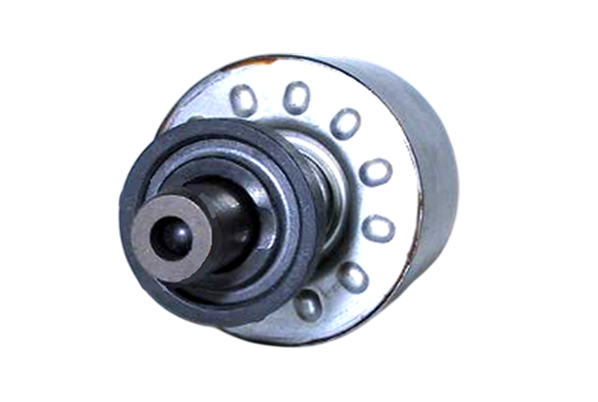

Смазка и очистка подшипников
Вода снижает трение в подшипниках скольжения и одновременно вымывает частицы износа, благодаря чему отсутствует необходимость в их обслуживании, а срок службы заметно увеличивается

Охлаждение обмоток статора
Водяное охлаждение обеспечивает отвод тепла от двигателя, устраняя потребность во внешнем вентиляторе. Это позволяет сделать насос значительно тише и исключить применение подвижных уплотнений, что повышает общую надёжность конструкции

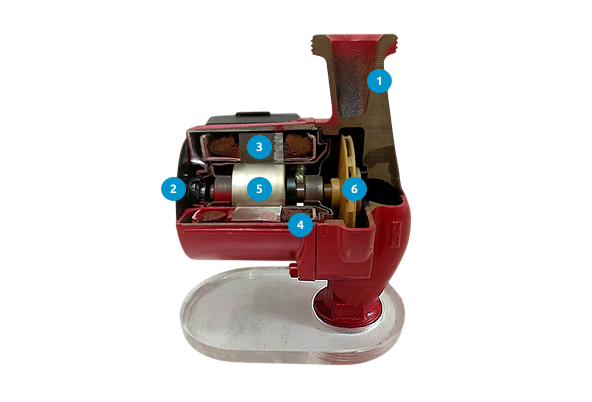

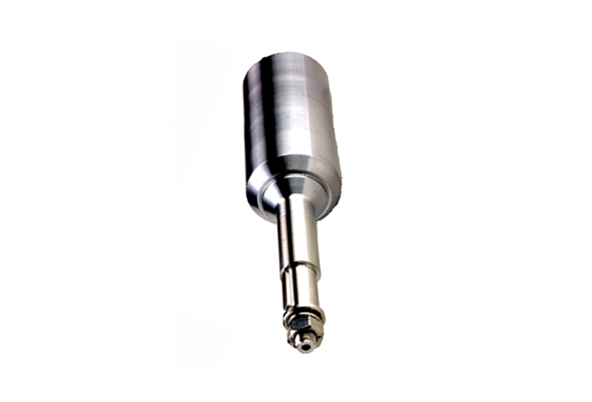

Насосы Grundfos UPS серии 100

Серия UPS 100 — это наиболее широко применяемая линейка циркуляционных насосов с мокрым ротором, предназначенная прежде всего для систем отопления в жилом и малом коммерческом строительстве. Эти насосы стали своего рода отраслевым стандартом благодаря оптимальному сочетанию производительности, надёжности и простоты монтажа. Они также используются в системах кондиционирования и рециркуляции ГВС, но именно в отоплении UPS 100 получила наибольшее распространение — особенно в радиаторных и напольных схемах с фиксированной гидравликой

Компоненты насосов UPS серии 100 не поставляются в виде отдельных запасных частей!

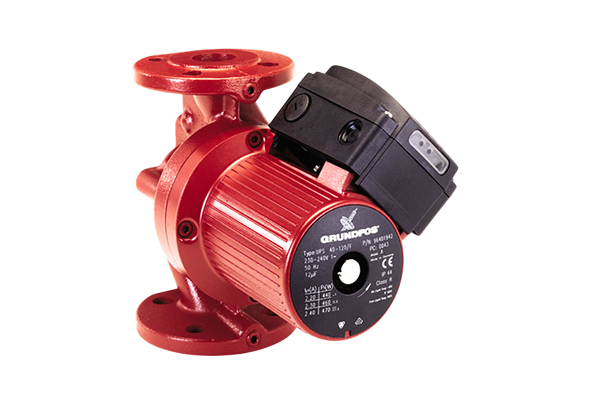

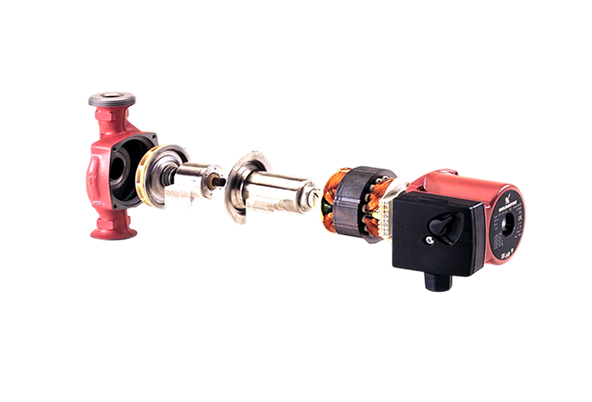

Насосы Grundfos UPS серии 200

Серия UPS 200 — это циркуляционные насосы с мокрым ротором, предназначенные для систем отопления, охлаждения и водоснабжения на объектах среднего и крупного масштаба. Они рассчитаны на работу с повышенными нагрузками, оснащаются фланцевым подключением и более мощными двигателями, что делает их эффективными в протяжённых магистралях и зонах с высоким расходом теплоносителя

Насосы этой серии поддерживают трёхступенчатое регулирование скорости и подходят для сложных отопительных схем, систем холодоснабжения и рециркуляции ГВС. Бронзовые модели могут применяться в санитарных зонах. UPS 200 отличается надёжной конструкцией, энергоэффективностью и совместимостью с системами автоматизации, что делает её востребованной в профессиональных инженерных решениях

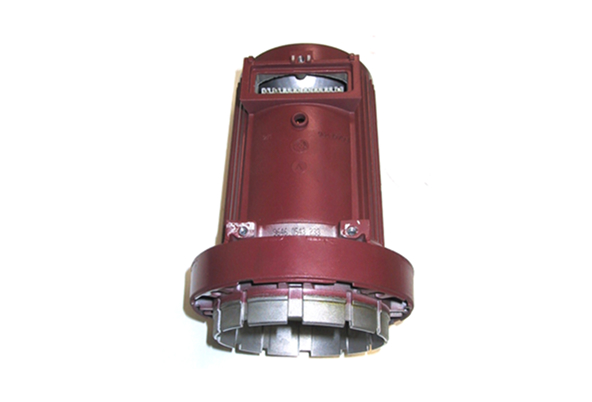

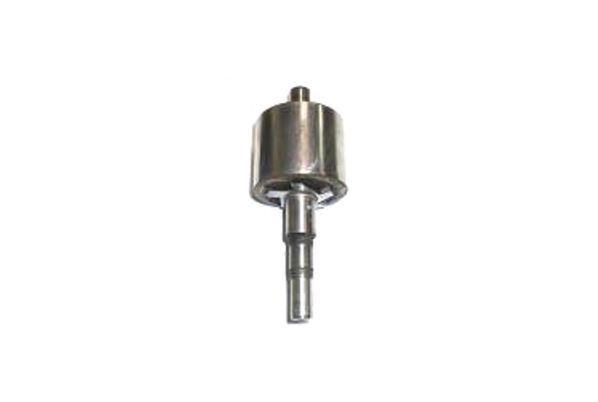

Конструктивные особенности

Вал насоса выполнен из нержавеющей стали с нанесением твёрдосплавного покрытия на участках контакта с керамическими подшипниками — это обеспечивает минимальный износ и длительный срок службы даже при непрерывной эксплуатации

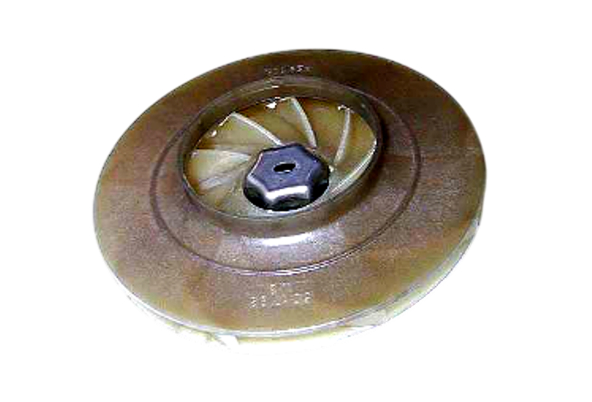

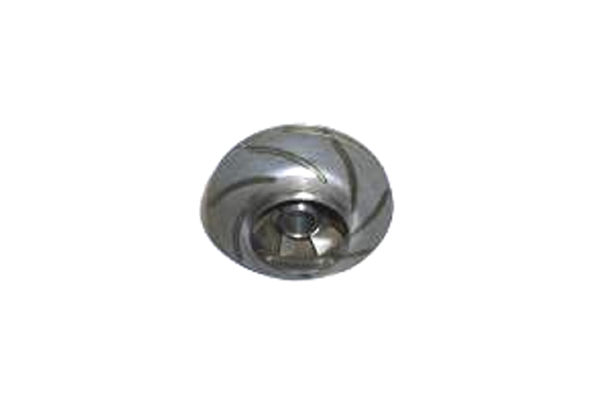

Рабочее колесо также изготовлено из нержавеющей стали, что гарантирует устойчивость к кавитации, коррозии и перепадам температуры

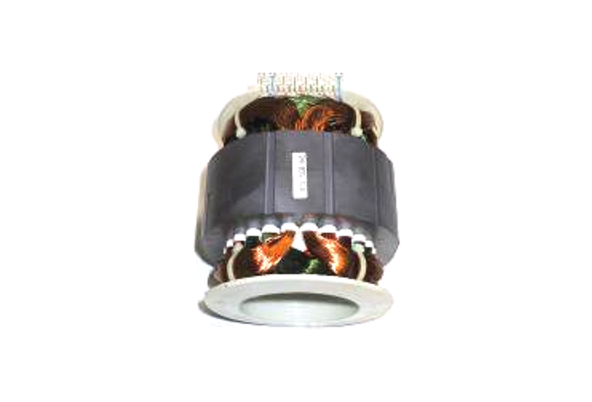

Обмотка статора формируется с помощью автоматизированных линий: провод с полимерным клеевым покрытием после укладки спекается в индукционной печи, за счёт чего надёжно фиксируется в пазах и не подвержен сдвигам или вибрационным повреждениям при длительной работе

Надёжная тепловая защита двигателя встроена в стандартную комплектацию, что исключает перегрев в нестабильных сетях

Минимум движущихся частей и отсутствие торцевого уплотнения снижают потребность в техническом обслуживании

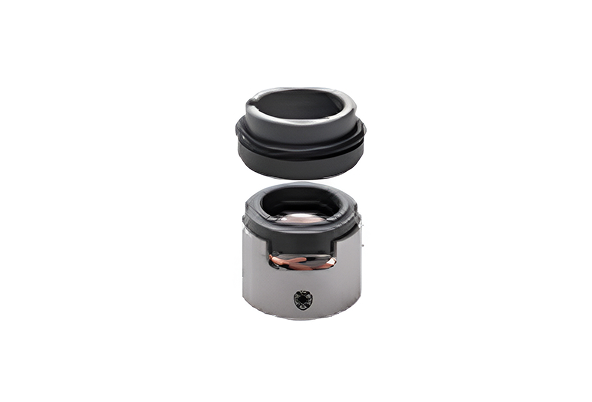

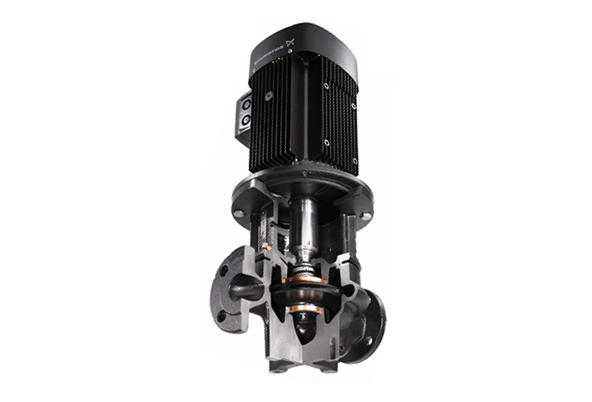

Насосы Grundfos серии ТР

Серия TP — это линейка вертикальных моноблочных циркуляционных насосов с сухим ротором и жёстким соединением двигателя с гидравликой. В отличие от более компактных серий с мокрым ротором, TP предназначена для эксплуатации в условиях высоких расходов и напоров, где важны энергоэффективность, устойчивая гидравлика и возможность быстрого технического обслуживания. Эти насосы применяются в системах отопления, охлаждения, водоснабжения и промышленных технологических процессах

Поскольку насосы этой серии рассчитаны на интенсивную эксплуатацию в условиях переменной нагрузки и повышенных гидравлических параметров, конструктивное исполнение и материалы деталей также соответствуют требованиям к надёжности, устойчивости к коррозии и удобству в обслуживании

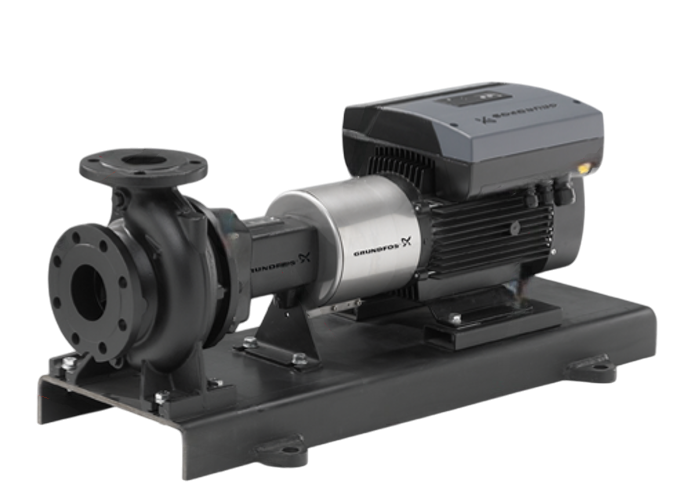

Насосы Grundfos серии NK

Серия NK — это консольные центробежные насосы с горизонтальным валом, предназначенные для перекачивания жидкостей, преимущественно чистых, или слегка загрязнённых, в водоснабжении, отоплении, охлаждении и промышленности. Главное отличие — полное соответствие международным стандартам по подключению, компоновке и обслуживанию, что делает серию NK универсальной и совместимой с большинством существующих систем

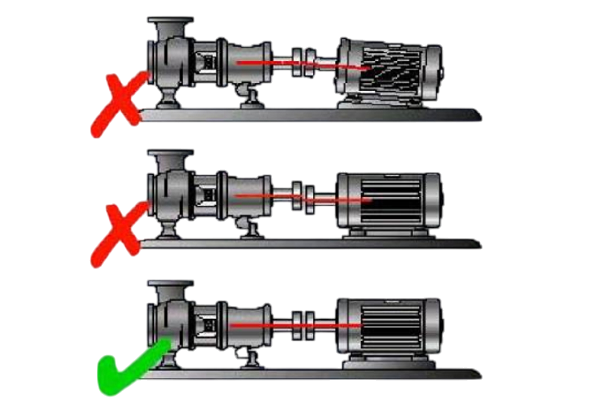

Юстировка насоса NK
Правильная установка фундамента и точная юстировка насоса имеют решающее значение для нормальной работы агрегата. Неравномерность или неправильная центровка оси может привести к ускоренному износу и неполадкам в дальнейшем

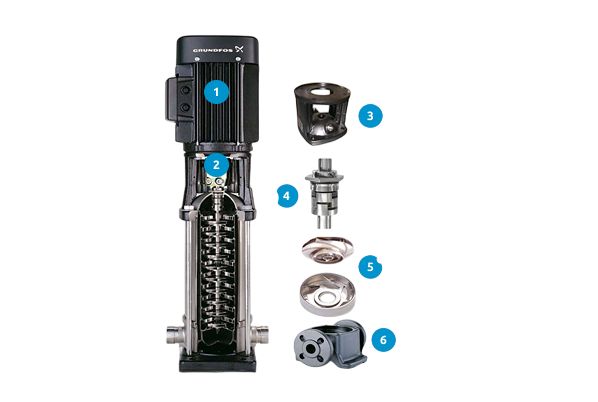

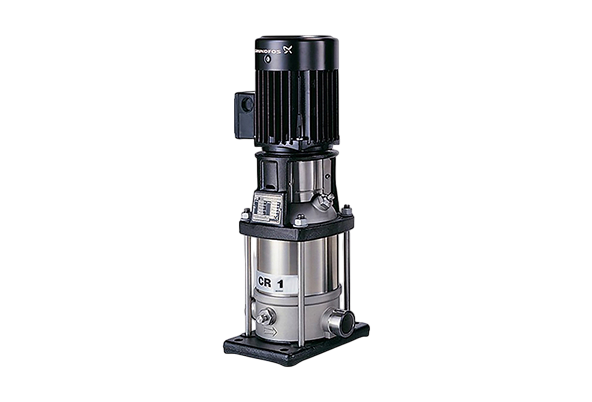

Повышение давления в трубопроводных системах — одна из основных задач, которую решают насосные установки при транспортировке воды, теплоносителя или других рабочих жидкостей. От правильной организации этого процесса зависит не только эффективность всей системы, но и срок службы оборудования

Основные характеристики

Консольный насос после монтажа должен быть обязательно проверен на предмет соосности вала с валом электродвигателя

Проверка выполняется уже после подключения трубопроводов, так как именно они часто вызывают смещения

Несовпадение осей приводит к перегрузке муфты, вибрациям и быстрому износу подшипников

Давление на выходе напрямую зависит от правильности центровки и жёсткости установки агрегата

Для стабильно высокого давления необходимо обеспечить не только точную геометрию установки, но и надёжное основание

Где применяется повышение давления и как влияют конструктивные требования

Системы водоснабжения
Повышающие насосные станции обеспечивают нужное давление для подачи воды в верхние этажи зданий, в отдалённые точки потребления и промышленные объекты. При перекосах и вибрации страдает стабильность давления, возникают скачки, снижается надёжность системы

Тепловые узлы и отопление
Для корректной циркуляции теплоносителя особенно важно поддержание постоянного давления в подающем и обратном трубопроводе. При неправильной юстировке насоса может возникать кавитация, что ведёт к падению давления и разрушению крыльчатки

Промышленные технологические процессы
При перекачке рабочих сред с высокой вязкостью или при подаче на большие расстояния требуется строго заданное избыточное давление. Неправильно установленный агрегат приводит к нестабильной подаче, нарушению технологического режима и остановкам производственных линий

Корректная юстировка и монтаж насоса на надёжный фундамент — обязательные условия для стабильного повышения давления в любой системе. Нарушение этих требований практически всегда ведёт к техническим сбоям и увеличению затрат на ремонт и обслуживание

Подача воды из скважины является одним из наиболее популярных решений для обеспечения водоснабжения в условиях ограниченного доступа к централизованным системам водоснабжения. Этот метод особенно востребован в сельской местности, на дачах, а также в зонах с дефицитом водных ресурсов. Вода из скважины может использоваться для питьевых нужд, полива, а также для технических целей

Для эффективной работы системы водоснабжения из скважины необходимы надёжные насосы, которые обеспечат постоянную подачу воды, стабильное давление и защиту от сухого хода, что особенно важно в условиях переменного уровня воды. Правильный выбор оборудования и его настройка позволяют обеспечить бесперебойную и безопасную эксплуатацию системы в течение длительного времени

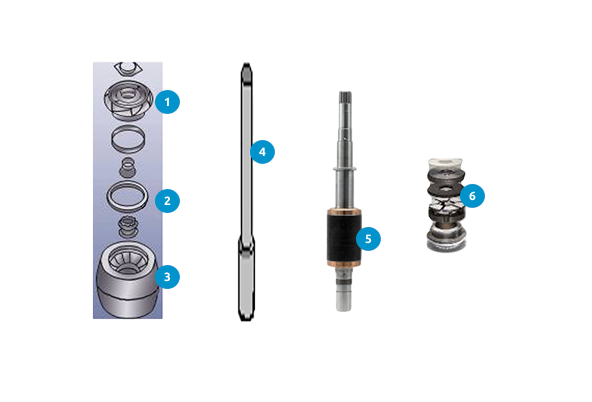

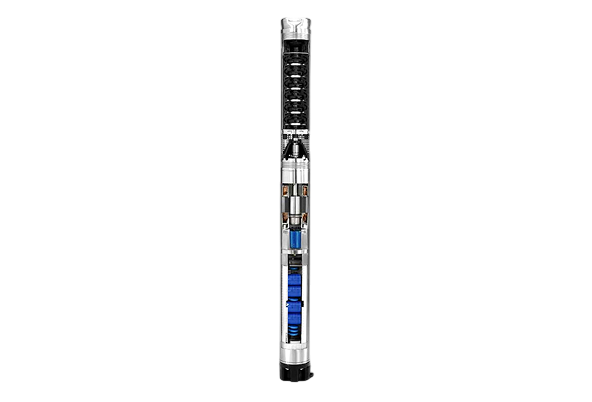

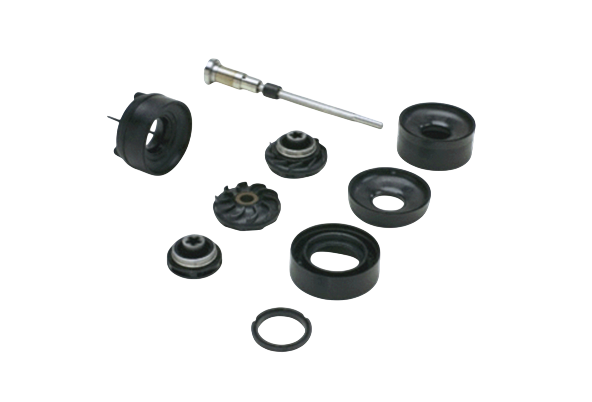

Скважинные насосы SQ

Насосы серии SQ от Grundfos представляют собой надёжное и эффективное решение для подачи воды из скважины. Эти устройства предназначены для работы в сложных условиях, таких как переменный уровень воды в скважине и нестабильный водоотбор, что делает их незаменимыми в частных и малых коммерческих водозаборах Эксплуатационная надёжность

Основные преимущества серии SQ1

Встроенная защита от работы «в сухую»

Встроенная защита от низкого/высокого напряжения

Встроенная защита от перегрузки

Встроенная защита от перегрева

Высокий КПД насоса и электродвигателя

Плавный пуск

Высокий пусковой момент

Плавная остановка (версия SQE)

Защита от реверса осевого смещения

Высокая износостойкость

Электронное регулирование частоты вращения (версия SQE)

Max. диаметр 74 мм (3”)

Встроенный обратный клапан

Одной из важнейших характеристик насосов SQ является их высокая эксплуатационная надёжность, что делает их отличным выбором для длительной и бесперебойной работы. Для достижения этого результата в конструкции использованы следующие элементы:

Особое внимание в насосах SQ уделено безопасности эксплуатации. Встроенная защита от работы «всухую» исключает возможность повреждения оборудования при недостаточном уровне воды в скважине. Как только объём воды в скважине снижается до критического уровня, насос автоматически отключается, предотвращая перегрев и поломку. Отключение происходит по заранее заданному параметру мощности, что в стандартной настройке составляет 65% от номинальной мощности. Этот механизм защиты помогает значительно увеличить срок службы оборудования и снизить вероятность аварийных ситуаций

Насосы SQ оснащены функцией регулировки частоты вращения электродвигателя, что позволяет значительно повысить их универсальность. Частота вращения может изменяться в диапазоне от 65% до 100% от номинальной, что даёт возможность точно настраивать подачу воды в зависимости от потребностей системы. Такая настройка особенно полезна для поддержания постоянного давления в водопроводной сети, где расход воды может варьироваться в зависимости от времени суток или количества потребителей

Применение и преимущества

Насосы SQ идеально подходят для использования в индивидуальных системах водоснабжения, а также для небольших коммунальных объектов с переменным уровнем воды

Благодаря этим характеристикам, насосы SQ востребованы в частных домах, дачах и небольших коммерческих установках, где важна высокая эффективность и безопасность работы оборудования

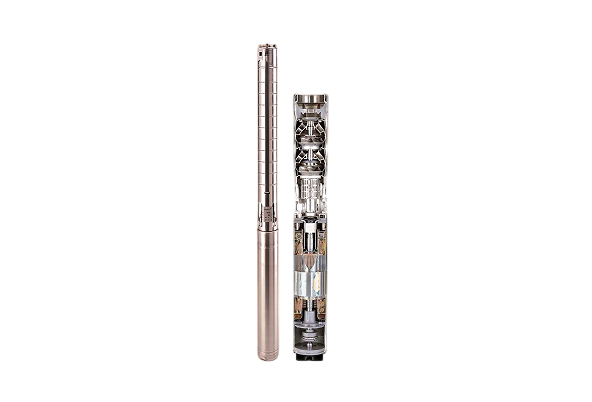

Скважинные насосы SP

Насосы серии SP от Grundfos обладают продуманной конструкцией, которая обеспечивает их надёжную и эффективную работу в сложных условиях. Рассмотрим основные элементы, которые составляют структуру насоса:

Использование охлаждающего кожуха помогает снизить риск перегрева и повысить эффективность работы насоса в сложных условиях. Это особенно важно для эксплуатации в жарких регионах или в местах с нестабильным водоотбором, где температурные колебания могут оказывать негативное влияние на оборудование

Водоснабжение частных домов является важным аспектом обеспечения комфортных условий для проживания. В условиях отсутствия централизованных систем водоснабжения, жители частных домов используют автономные насосные станции для подачи воды из скважин, колодцев или водоёмов

Современные насосы для таких систем обеспечивают стабильное давление и бесперебойную подачу воды для хозяйственных, технических и питьевых нужд. Эффективная работа насосов напрямую зависит от правильного выбора и установки оборудования, а также от его компонентов

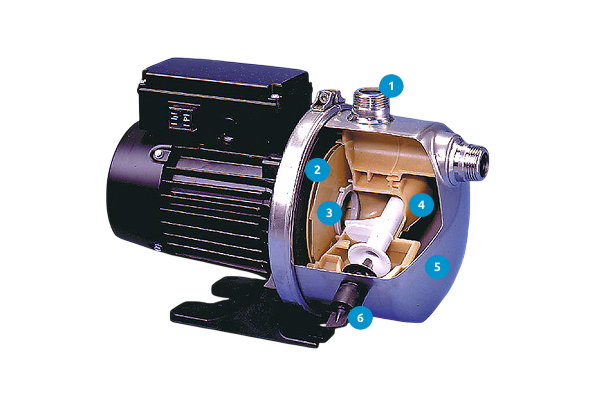

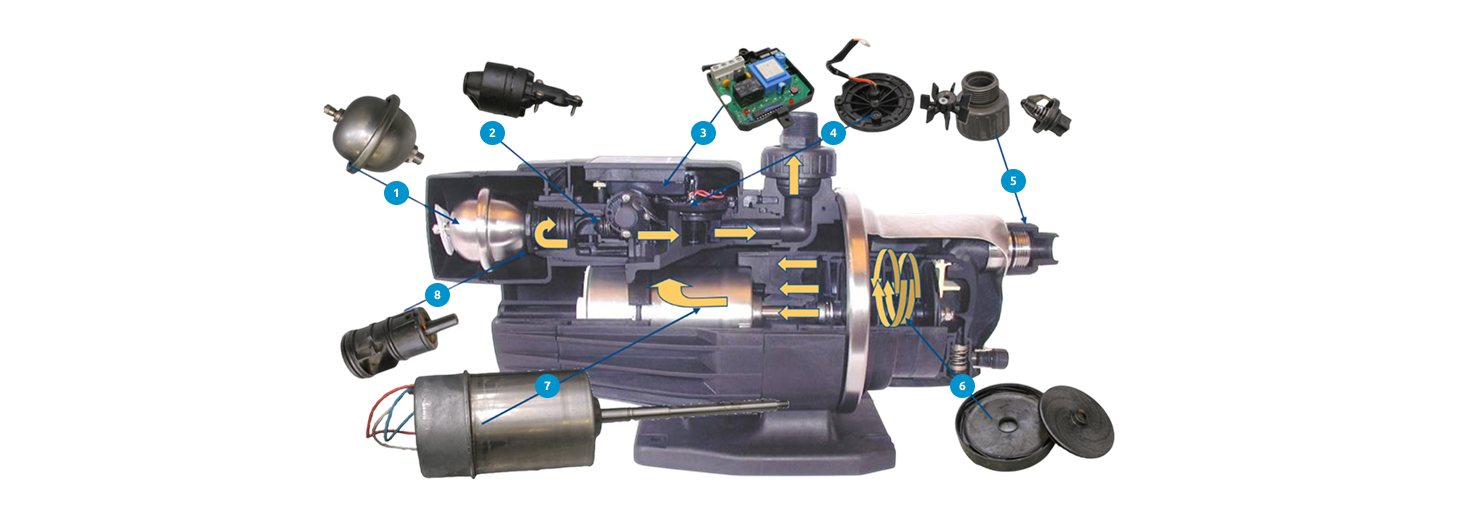

Насосы Grundfos для водоснабжение частных домов серии MQ

Насосы MQ предназначены для обеспечения автономного водоснабжения частных домов, коттеджей и дачных участков. Они сочетают в себе функции гидрофора, управляющей автоматики и высокоэффективного насоса в одном компактном корпусе. Это делает их удобными в установке, эксплуатации и обслуживании, особенно в условиях, когда требуется стабильное давление, защита от сухого хода и автоматическое управление

Конструкция насосов MQ отличается высокой степенью интеграции — все компоненты размещены внутри общего корпуса, что минимизирует монтажные требования и позволяет устанавливать устройство в ограниченных пространствах. Каждый элемент внутри насоса выполняет строго определённую функцию и участвует в формировании последовательного гидравлического и электронного цикла, обеспечивающего бесперебойную подачу воды

Основные преимущества насосов MQ

Все узлы скомпонованы в общем корпусе – что упрощает монтаж, обслуживание и транспортировку устройства, а также повышает его долговечность

Насос самовсасывающий – MQ не требует дополнительного оборудования для самовсасывания, что делает его более удобным для установки в системах с переменным уровнем воды

Нет необходимости в свободном пространстве вокруг насоса – компактный дизайн позволяет устанавливать насос в ограниченных пространствах, не требующих дополнительных зон для вентиляции или свободного пространства вокруг устройства

Работает на открытом воздухе (рекомендуется навес) – насосы MQ могут эффективно работать в открытых условиях, что делает их удобными для установки в незащищённых от дождя местах, при условии наличия защиты от воздействия внешней среды (например, навес)

Нет требований к вентиляции на месте монтажа – в отличие от многих других насосов, MQ не требует специальной вентиляции, что значительно упрощает его установку

Низкий уровень шума – что позволяет использовать их в жилых помещениях, не создавая дискомфорта для пользователей. Снизить уровень шума - немаловажный технический процесс

Автоматический повторный запуск – встроенная система автоматического повторного запуска позволяет насосам MQ восстанавливать свою работу без вмешательства человека, если возникли кратковременные сбои

Защита от перегрева – продлевает срок службы устройства и снижает риск его поломки при длительных или интенсивных нагрузках

Встроенная защита от сухого хода – предотвращает перегрев и повреждение насоса в случае недостаточного уровня воды

Удобная для обзора контрольная панель – позволяет быстро оценить состояние системы и, при необходимости, настроить параметры работы устройства

Встроенный обратный клапан – предотвращает возврат воды в насос, обеспечивая стабильное давление в системе и защищая насос от повреждений

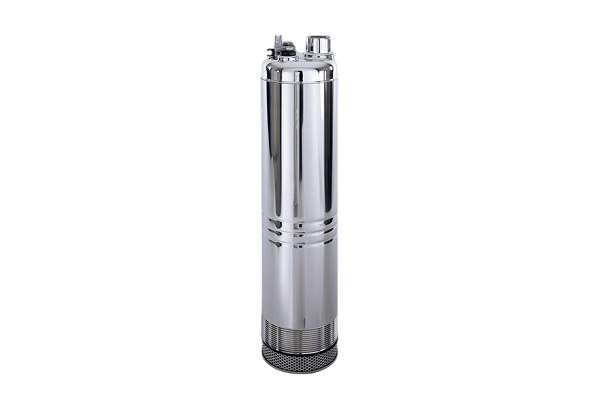

Насос SPO с мотором водяного охлаждения для водоснабжения частных домов

Насосы SPO с водяным охлаждением предлагают уникальную комбинацию высокой надёжности и эффективности, что делает их отличным выбором для водоснабжения частных домов и других объектов. Эти устройства обеспечивают стабильную работу даже в самых тяжёлых условиях, эффективно предотвращая перегрев и износ

Преимущества насоса SPO

Благодаря вышеописанным особенностям, насосы SPO обеспечивают значительные преимущества в эксплуатации. Защита от перегрева и износа благодаря системе водяного охлаждения позволяет этим насосам функционировать длительное время без необходимости в частом обслуживании. Это особенно важно для систем, работающих круглосуточно, где надежность является критически важной

Кроме того, минимизация перегрева значительно продлевает срок службы устройства и улучшает его производительность. В результате, насос SPO становится не только экономичным, но и долговечным выбором для владельцев частных домов, где важна стабильная и эффективная работа системы водоснабжения

Канализационные насосы и канализационные насосные станции применяются для отведения сточных вод там, где невозможен самотёк — например, в подвалах, цокольных этажах или при удалённости от центральной канализации. КНС перекачивают как бытовые, так и загрязнённые стоки, включая твёрдые и волокнистые включения

В зависимости от условий, насосы могут быть оснащены поплавками, режущими механизмами и автоматикой. Компактность, надёжность и устойчивость к загрязнённой среде делают их важным элементом современной системы водоотведения

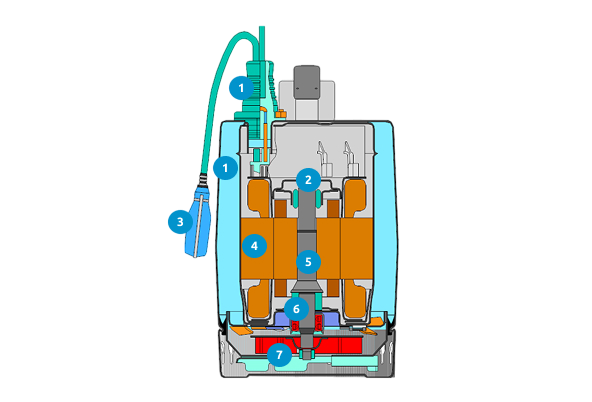

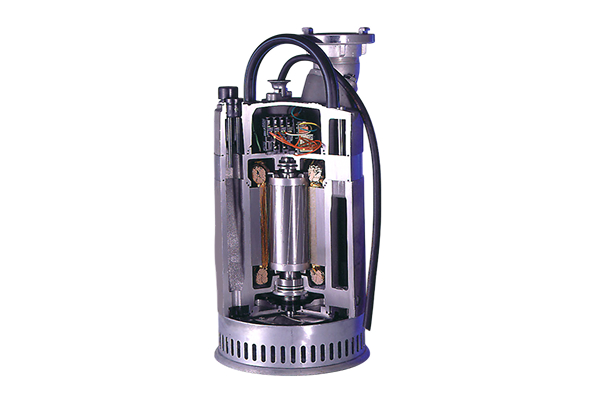

Погружные насосы Grundfos серии KR

Предназначены для удаления бытовых и технических сточных вод с незначительными механическими примесями. Благодаря простой конструкции и надёжным рабочим узлам они используются в частных домах, на дачных участках, а также в строительстве и подсобных хозяйствах. Такие насосы эффективно справляются с задачами дренажа подвалов, колодцев и ёмкостей с дождевой или загрязнённой водой

Преимущества насосов KR

Насосы этой серии отличаются высокой устойчивостью к загрязнениям и долговечностью в условиях переменной среды. Они не требуют сложного обслуживания и могут работать в автоматическом режиме благодаря встроенному поплавку. Компактные размеры позволяют использовать их в узких приямках, резервуарах и каналах, а герметичный корпус обеспечивает надёжную защиту от проникновения воды внутрь электродвигателя

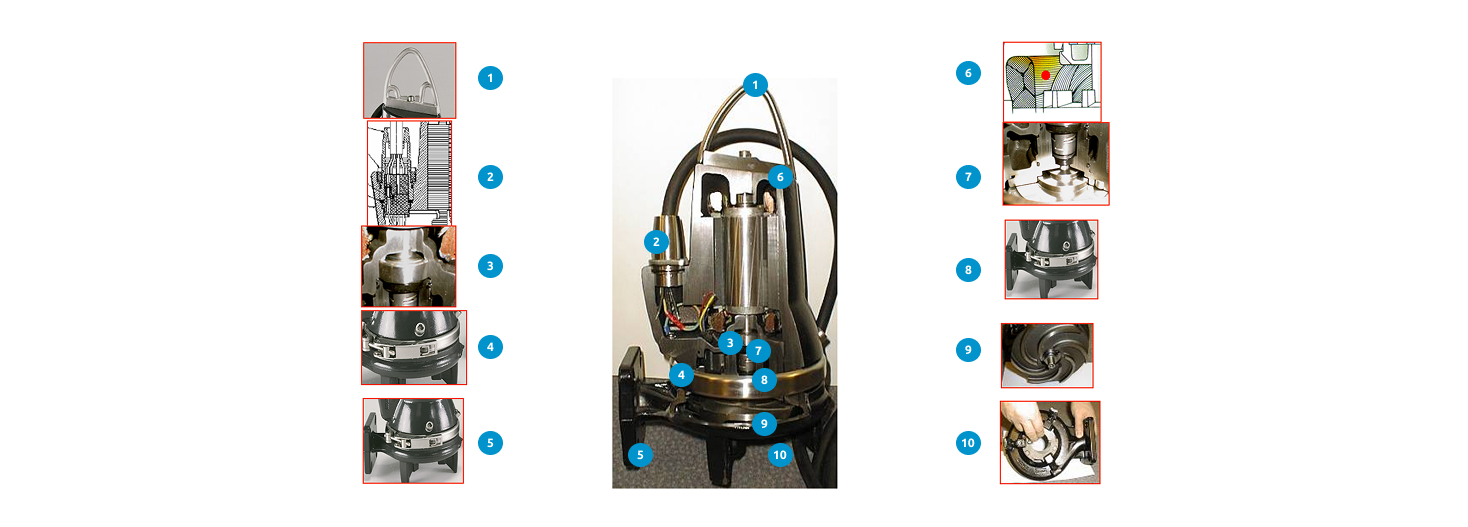

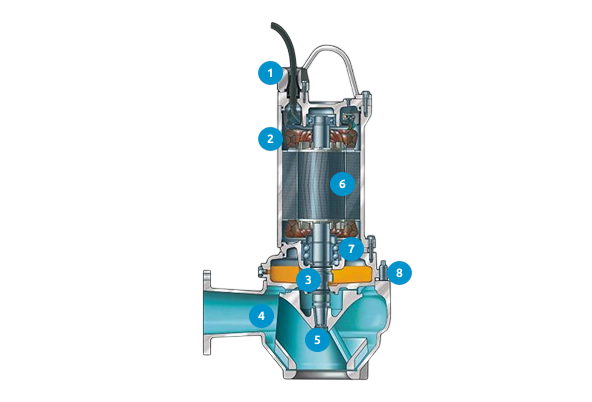

Конструкция насоса SEG для канализационных систем

Фекальные насосы серии SEG относятся к классу погружных насосов с режущим механизмом и специально разработаны для перекачивания сточных вод с включениями. Благодаря прочной конструкции, устойчивости к агрессивной среде и высокой ремонтопригодности, они подходят как для частных, так и для коммунальных систем канализации

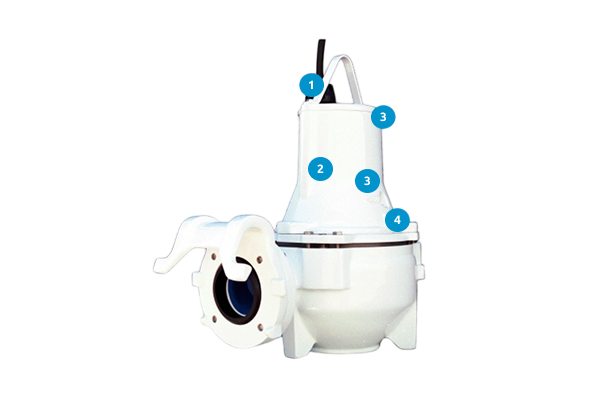

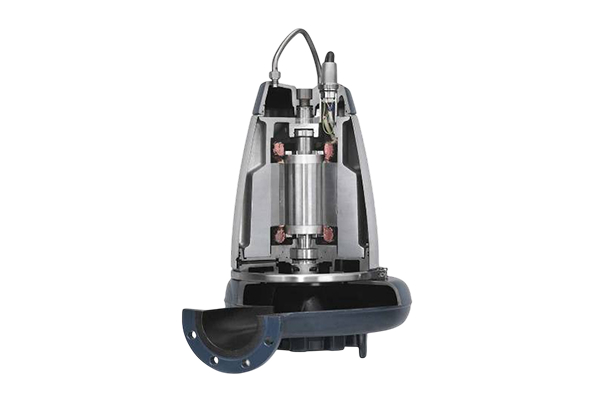

Канализационные насосы серии S

Насосы серии S относятся к профессиональному классу канализационного оборудования и предназначены для работы в системах водоотведения, содержащих твёрдые включения, волокна и другие загрязняющие примеси. Эти насосы широко применяются в коммунальной инфраструктуре, промышленных предприятиях, а также в особо нагруженных зонах, где требуются высокая надёжность, долгий срок службы и устойчивость к агрессивной среде

Продуманная конструкция обеспечивает не только эффективную перекачку стоков, но и минимальные затраты на техническое обслуживание. Все узлы спроектированы с учётом длительной работы под нагрузкой, а доступ к ключевым компонентам максимально упрощён

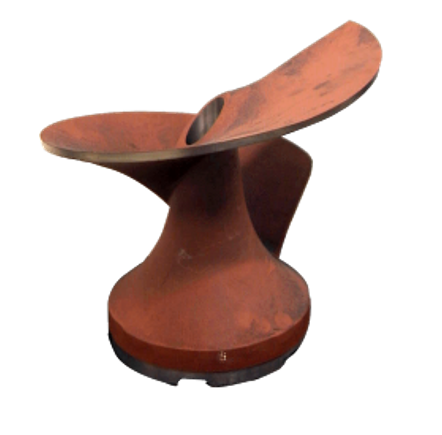

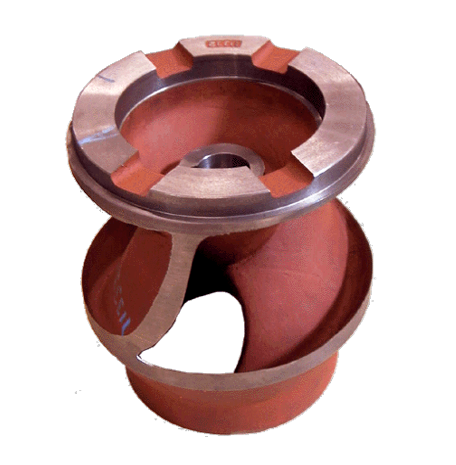

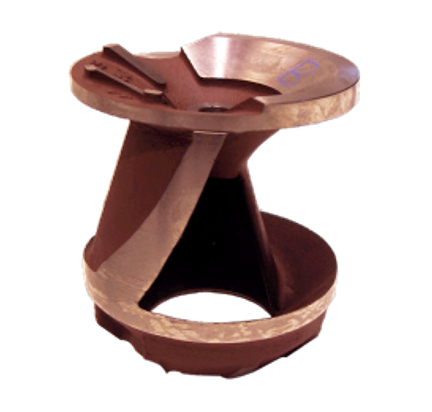

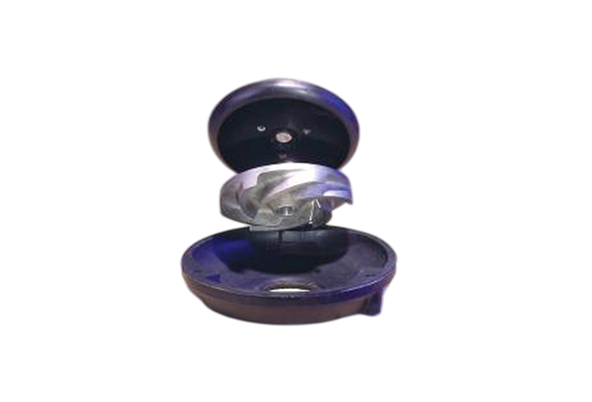

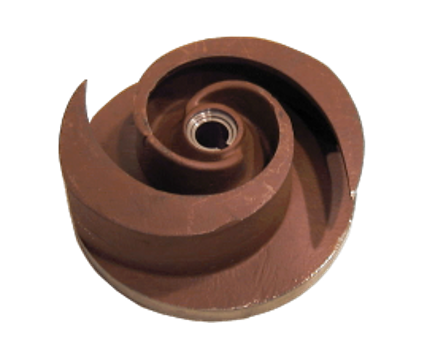

Рабочее колесо — ключевой элемент гидравлической части канализационного насоса, от которого напрямую зависят его пропускная способность, устойчивость к засорам и общая эффективность. В зависимости от характера перекачиваемой среды, степени загрязнённости и эксплуатационных условий применяются различные типы рабочих колёс, каждая конструкция которых решает свои задачи: от свободного прохождения крупных включений до создания высокого напора при минимальных потерях

Современные канализационные насосы комплектуются колёсами различных геометрий — от открытых одноканальных до закрытых с режущими кромками и системами самоочистки. Правильный выбор типа рабочего колеса обеспечивает стабильную работу насоса, снижает риск заклинивания и повышает ресурс всей системы водоотведения

Основные типы колёс канализационных насосов

Системы дозирования используются для точного и контролируемого ввода жидких реагентов, химикатов, добавок или корректоров в состав технологических или бытовых сред. Такие установки находят широкое применение в водоподготовке, очистке сточных вод, пищевой, фармацевтической и химической промышленности, где важна стабильность концентрации веществ и строгое соблюдение доз

Дозировочные насосы обеспечивают подачу точно рассчитанных объёмов жидкости вне зависимости от давления в системе или вязкости перекачиваемой среды. Надёжность, повторяемость и высокая точность — ключевые требования к этому оборудованию, от которых зависит эффективность всего технологического процесса. В зависимости от задачи могут применяться насосы различных типов: плунжерные, мембранные, перистальтические и другие, с возможностью ручной или автоматической настройки расхода

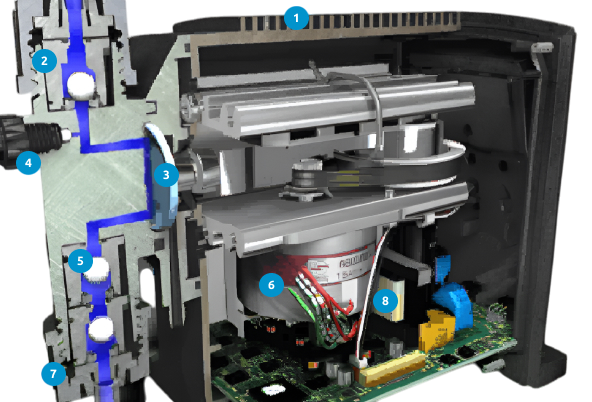

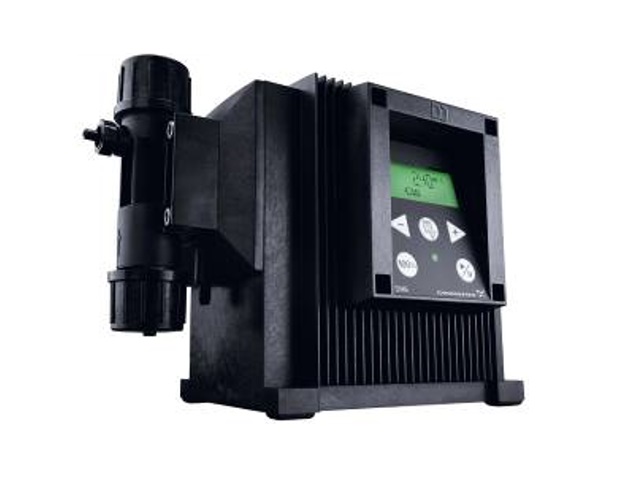

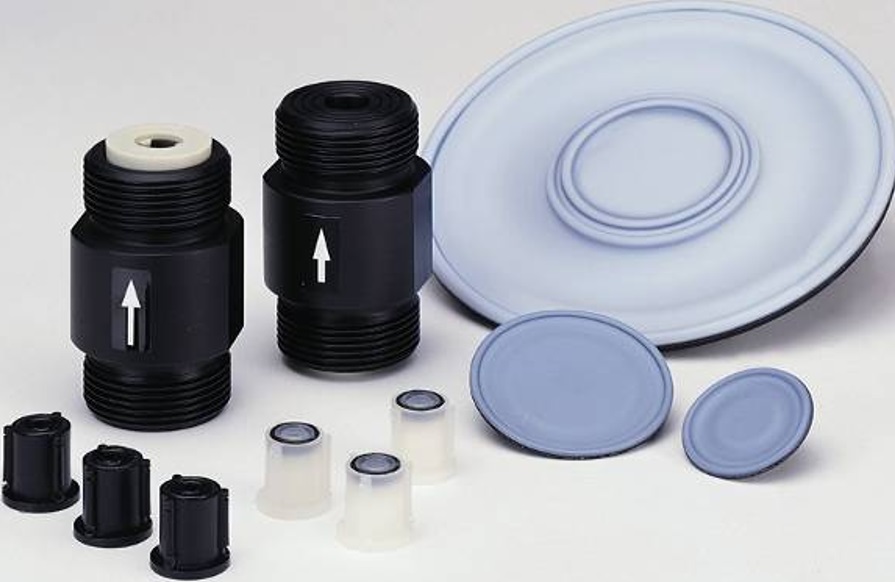

Конструкция дозирующего насоса DME

Дозирующие насосы серии DME предназначены для точной подачи агрессивных, вязких или химически активных жидкостей, поэтому особое внимание уделяется материалам, из которых выполнены ключевые элементы гидравлической части. Выбор этих материалов напрямую влияет на долговечность и совместимость насоса с различными реагентами

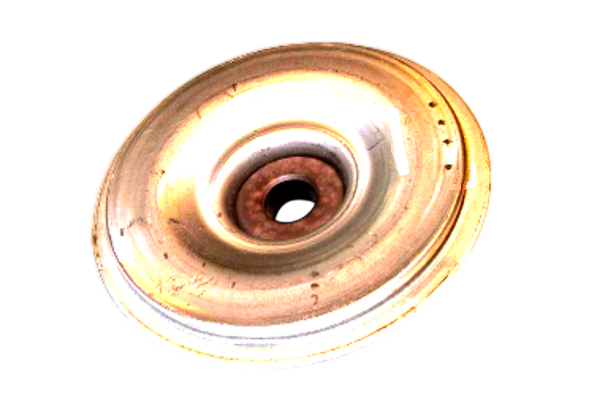

Материал диафрагмы
В насосах DME используется диафрагма из EPDM, армированного тканевой вставкой и покрытого PTFE (политетрафторэтиленом). Такая комбинация обеспечивает высокую химическую стойкость, устойчивость к деформации и износу, а также защиту от диффузии агрессивных сред

Материалы шариков клапана
В зависимости от условий эксплуатации и свойств перекачиваемой жидкости, шариковые элементы клапанов могут изготавливаться из разных материалов

Керамика (C) — устойчива к абразивному износу и химическим воздействиям

Нержавеющая сталь (SS) — применяется при работе с нейтральными и слабоагрессивными жидкостями, отличается прочностью и коррозионной стойкостью

Стекло (G) — химически инертно, подходит для точного дозирования в чувствительных средах, где исключается влияние материала на состав продукта

Выводы

Насосное оборудование и запчасти Grundfos охватывает весь спектр задач, связанных с подачей, перекачиванием, дренажом, канализацией и дозированием жидкостей — от бытовых решений до промышленной автоматизации. В ассортимент входят скважинные и поверхностные насосы для водоснабжения, фекальные и дренажные агрегаты для канализации, насосы с интеллектуальной системой регулирования, а также высокоточные дозирующие установки

Каждая серия спроектирована с учётом конкретных условий эксплуатации и требований к надёжности, энергоэффективности и удобству обслуживания. Продуманные конструктивные решения, использование стойких материалов и интеграция систем защиты делают оборудование Grundfos не просто функциональным, а по-настоящему адаптированным к реальным условиям эксплуатации

Таким образом, Grundfos предлагает комплексный, технологически выверенный подход к управлению жидкостями, обеспечивая надёжную и экономичную работу инженерных систем в частных, коммунальных и промышленных проектах
