Винтовые насосы

На этой странице вы узнаете всё о винтовых насосах: от конструктивных особенностей до подробного сравнения с центробежными и вихревыми насосами. Рассмотрим типы винтовых насосов, технические характеристики, отзывы пользователей, кейсы применения и рекомендации по выбору — будь то насос для скважины, пищевой промышленности, вязких жидкостей или нефти. Это полноценное руководство поможет выбрать и купить лучший шнековый насос под конкретные задачи водоснабжения или технологического процесса.

Винтовые насосы (также известные как шнековые, эксцентриково-шнековые или героторные насосы) – это объемные насосы роторно-вращательного типа, перекачивающие жидкость с помощью специального винтового механизма. Конструкция винтового насоса включает винтовую пару: металлический винт (ротоp) особой формы, вращающийся внутри соответствующей спиральной облицовки (статора) из эластичного материала. При вращении винта в обойме образуются герметичные полости, которые постепенно перемещаются от входа к выходу, захватывая и проталкивая жидкость вперёд. Такой принцип действия (прогрессирующие полости) обеспечивает плавный непрерывный поток жидкости без резких пульсаций.

Важно отметить, к какому классу относятся эти агрегаты. С точки зрения гидравлики винтовые насосы относятся к насосам объемного (положительного) вытеснения, поскольку каждый оборот винта перемещает фиксированный объем среды. В отличие от динамических (центробежных) насосов, производительность винтового насоса линейно зависит от скорости вращения ротора и практически не зависит от создаваемого давления. Давление на выходе определяется главным образом геометрией винтовой пары и мощностью привода, то есть винтовой насос способен развивать нужный напор, пока винт вращается с достаточным крутящим моментом.

Благодаря этому принципу действия винтовые насосы могут поддерживать практически постоянное давление при изменении расхода (например, при регулировке частоты вращения), что выгодно отличает их от центробежных насосов. Кроме того, винтовые насосы являются самовсасывающими – они способны создавать разрежение на входе и засасывать жидкость без предварительной заливки корпуса, а также перекачивать среды с газовыми включениями без опасности кавитации.

Ключевые особенности конструкции и работы

Герметичные полости: В зоне контакта винта и статора образуются замкнутые камеры. По мере вращения винта эти камеры поступательно перемещаются к нагнетательному патрубку, перенося содержимое. Одновременно на стороне всасывания образуются новые полости, заполняющиеся свежей порцией жидкости. Такой механизм обеспечивает равномерную подачу без пульсаций и бережное перемещение продукта (режим течения близок к ламинарному).

Обратимость и регулирование: Винтовой насос может работать в обоих направлениях вращения, перекачивая жидкость в прямом или обратном направлении (режим реверса). Производительность пропорциональна оборотам ротора, поэтому очень просто точно дозировать объем перекачанной жидкости, изменяя скорость вращения. Каждый оборот соответствует определённому объему – это ценное качество для дозирующих и смесительных установок.

Рабочие материалы: Ротор (винт) обычно изготавливается из прочной стали с хромированным или нержавеющим покрытием, тогда как статор делается из эластомера (например, из резины NBR, EPDM или фторэластомера), отлитого в форме внутренней спирали. Эластичный статор обеспечивает герметичность полостей и устойчивость к абразиву, но ограничивает максимально допустимую температуру и химическую совместимость. В многовинтовых насосах все элементы металлические – несколько винтов точно подогнаны друг к другу и корпусу, обычно выполнены из закаленной стали или чугуна, а для коррозионных сред – из нержавеющих сплавов.

Таким образом, винтовой насос – это насос объемного действия с вращающимся винтом, который проталкивает жидкость вдоль оси. Далее рассмотрим разнообразие винтовых насосов и их классификацию по конструкции и области применения.

Классификация винтовых насосов (типы и конструкции)

Разнообразие винтовых насосов велико – они различаются по конструкции рабочего органа, количеству винтов, способу установки и сферам применения. Общепринято разделять винтовые насосы на два основных класса по устройству рабочей части:

• Одновинтовые насосы – содержат один эксцентриковый винт (ротор), вращающийся внутри двузаходного статора. Это классические шнековые или эксцентриково-винтовые насосы (их еще называют прогрессирующие кавитетные насосы – Progressive Cavity Pumps). Они обеспечивают высокое давление за счет нескольких витков ротора и применяются в самых разных отраслях.
• Многовинтовые насосы – в конструкции участвуют два и более винтов, находящихся в зацеплении. Один из винтов обычно ведущий (приводится двигателем), остальные – ведомые, вращаются синхронно с ведущим, перемещая жидкость вдоль оси. Бывают двухвинтовые, трехвинтовые и даже насосы с пятью винтами. Как правило, многовинтовые агрегаты рассчитаны на перекачку масел и вязких продуктов, способны создавать большой напор и отличаются высоким КПД за счет плотного зацепления винтов.

Другие классификационные признаки винтовых насосов:

• По способу установки: существуют погружные винтовые насосы (например, скважинные глубинные насосы для воды) и поверхностные (сухой установки). Погружные модели работают непосредственно в перекачиваемой среде – типичный пример – винтовые насосы для скважины погружные глубинные, опускаемые в скважинный ствол на глубину десятков метров. Поверхностные (непогружные) винтовые насосы монтируются вне емкости и всасывают жидкость через трубопровод. Также существуют полупогружные винтовые насосы, когда рабочая часть опущена в резервуар, а двигатель находится сверху (их часто используют для откачивания вязких продуктов из бочек и резервуаров).
• По назначению и средам: можно выделить специальные категории: винтовые пищевые насосы (санитарного исполнения из нержавеющей стали, разборные для очистки, соответствуют гигиеническим нормам), промышленные винтовые насосы общего назначения (для химических, нефтяных и других производств), скважинные винтовые насосы для воды (узкие погружные агрегаты, рассчитанные на подъем чистой воды), винтовые насосы для нефти (используются как в нефтедобыче, так и на нефтеперерабатывающих предприятиях для перекачки сырой нефти и нефтепродуктов) и ряд других. Отдельно можно упомянуть винтовые насосы для сыпучих материалов – например, шнековые питатели для цемента, зерна и иных сухих смесей. Формально они больше относятся к конвейерным шнекам, но по принципу похожи: вращающийся винт перемещает гранулированный или порошкообразный материал.

Классификация по количеству винтов (одновинтовые, двухвинтовые, трехвинтовые и т.д.) наиболее наглядна, так как напрямую связана с устройством насоса. Ниже мы подробно рассмотрим основные типы винтовых насосов, их конструктивные особенности и области применения.

Типы винтовых насосов и их особенности

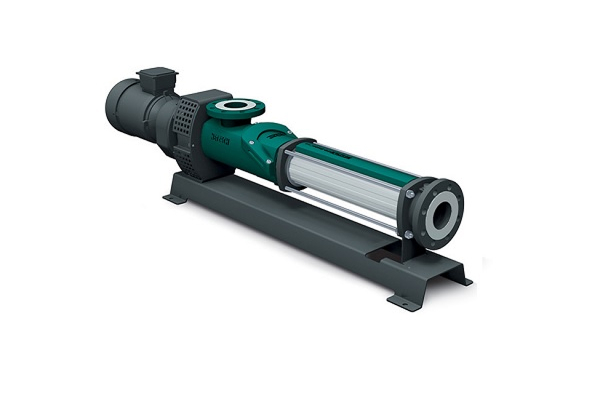

Одновинтовые (эксцентриковые) винтовые насосы

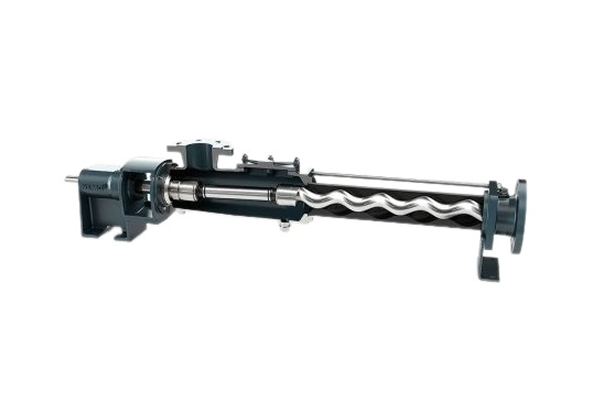

Одновинтовой насос – это классический шнековый насос, состоящий из одного винта ротора эксцентриковой формы, вращающегося внутри эластичного статора. Благодаря эксцентричному вращению образуются перемещающиеся полости, как описано во введении. Одновинтовые винтовые насосы обеспечивают высокий напор даже при небольших габаритах, поскольку каждая пара витков ротора и статора добавляет давление. Например, количество заходов винтовой пары определяет потенциальный максимальный напор агрегата. Такие насосы могут развивать давление до десятков бар за один ступень (пару ротора-статора), а при последовательном соединении нескольких секций (многоступенчатое исполнение) – до 80–100 бар и более.

Главные технические особенности одновинтовых насосов: способность работать с высоковязкими, неабразивными либо слабоабразивными жидкостями, деликатно перекачивать жидкие продукты с твердыми включениями или чувствительные жидкости. Поскольку поток проходит через герметичные полости, продукт не подвергается интенсивному перемешиванию или ударным нагрузкам – сохраняется структура перекачиваемой среды. Например, одновинтовые пищевые насосы могут перекачивать йогурты с фруктовыми кусочками или кремы без повреждения консистенции продукта. Кроме того, такой насос может перекачивать жидкость с газовыми пузырьками или даже двухфазную смесь (жидкость с газом) – в полостях создается непрерывный поток без кавитации.

Одновинтовые насосы получили широкое применение в промышленности благодаря универсальности. Они используются в пищевой промышленности (для продуктов от вина и молока до густых сиропов и пастообразных масс), в косметической и фармацевтической отраслях (кремы, шампуни, зубные пасты), в химической промышленности (кислоты, полимеры, клей, краски), в строительстве (растворы, цементные浆), а также в нефтедобыче и коммунальном хозяйстве. В нефтяной отрасли одновинтовые штанговые насосы применяются для механизированной добычи нефти – их опускают в скважину на колонне штанг для подъема высоковязкой нефти из пласта. В России эти системы стандартизированы (например, ГОСТ Р 55849-2013 регламентирует требования к винтовым насосам для механизированной добычи нефти).

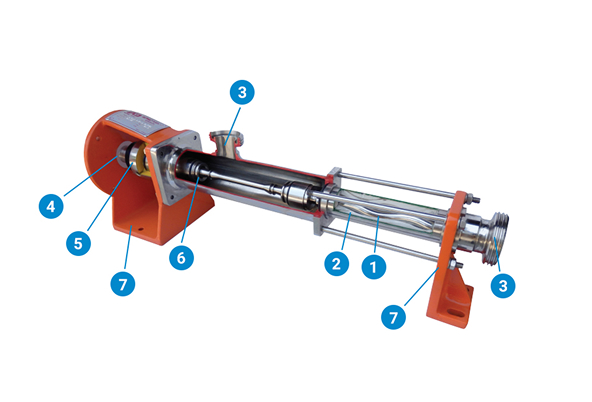

Конструкция одновинтового насоса сравнительно проста: минимум движущихся деталей (один ротор и приводной вал через редуктор). Однако необходимость в эластичном статоре накладывает ограничения – обычно такие насосы нельзя перегревать (температура ограничена примерно +120…+180 °C в зависимости от материала статора) и не допускается «сухой ход» (работа без жидкой среды приводит к быстрому перегреву и разрушению резиновой обоймы). При правильной эксплуатации ресурс статора составляет тысячи часов, после чего его меняют – благо, конструкция предусматривает возможность замены изношенного статора или ротора. Многие производители поставляют сменные статоры и ремонтные комплекты, так что обслуживание не представляет трудностей.

Современные одновинтовые насосы способны покрывать широкий диапазон параметров. Например, немецкая фирма Netzsch (серия NEMO) выпускает эксцентриковые винтовые насосы производительностью от ~0,5 до 500 м³/час при давлении до 63–150 бар и рабочих температурах среды от –40 °C до +300 °C. Такая впечатляющая универсальность делает одновинтовые винтовые насосы одними из самых востребованных для решения сложных задач перекачки, где центробежные аналоги не справляются.

Многовинтовые насосы (двух- и трехвинтовые)

Многовинтовые насосы имеют в рабочей камере несколько винтов, вращающихся одновременно. Конструкция обычно включает один ведущий винт (соединен с приводом) и один или несколько ведомых винтов, зацепленных с ведущим спиральным зубчатым зацеплением. В двухвинтовых насосах винты могут вращаться навстречу друг другу (часто синхронизируются внешними шестернями, исключающими их контакт), создавая на всасывающей стороне разрежение и перенося жидкость вдоль винтов к нагнетательному патрубку. Трехвинтовые насосы имеют один центральный винт-ротор и два боковых винта-шестерни, находящиеся в зацеплении с центральным; между корпусом и вращающимися винтами образуются подвижные камеры, проталкивающие жидкость вдоль оси винтов. Винты многовинтовых насосов, как правило, металлические и очень точно подогнаны – такие насосы рассчитаны на относительно чистые жидкости, обладающие смазывающей способностью (например, масла). Абразивные частицы недопустимы, так как малый зазор между винтами может быть нарушен твёрдыми включениями.

Область применения многовинтовых насосов – в первую очередь перекачка масел, горючих и смазочных материалов, топлива, гидравлических жидкостей, различных нефтепродуктов. Двухвинтовые насосы (особенно с синхронизирующими шестернями, исключающими трение винт-винт) способны перекачивать и несмазывающие жидкости – например, воду, растворители, жидкие химические продукты – поэтому их применяют на нефтеперерабатывающих заводах для перекачки нефтепродуктов (бензин, дизель) и в судовых системах для балластных и топливных операций. Трехвинтовые насосы традиционно используются в системах смазки (например, в турбинных установках, на кораблях, в станках) – они компактны, обеспечивают стабильный поток масла под давлением для питания подшипников и механизмов. Также трехвинтовые насосы применяют для подачи мазута и тяжёлого топлива в горелки котлов, в гидравлических прессах для перекачки рабочей жидкости и т.п.

Конструктивно многовинтовые насосы обеспечивают очень высокий напор и КПД. Поскольку несколько винтов одновременно перемещают жидкость, подача получается равномерной, без пульсаций. Давление на выходе может достигать десятков бар (некоторые трехвинтовые насосы рассчитаны на 40–80 бар и более). При этом, в отличие от одновинтовых, многовинтовые насосы обычно менее габаритны для тех же параметров по напору и производительности. Однако они критичны к чистоте среды: даже небольшое количество абразива или загрязнений может вывести насос из строя. По этой причине в линиях перед таким насосом часто ставят фильтр тонкой очистки.

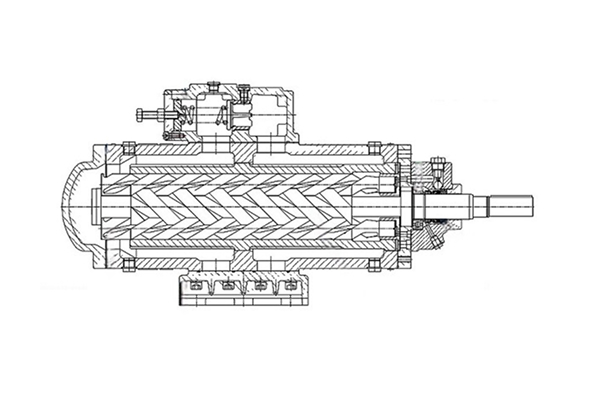

Пример конструкции многовинтового насоса (3 винта) в разрезе: центральный ведущий винт (справа) зацепляется с двумя симметричными ведомыми винтами, образуя вдоль оси герметичные перемещающиеся полости, которые перекачивают жидкость.

Многовинтовые насосы выпускаются как зарубежными, так и отечественными производителями. Например, известны двухвинтовые насосы марки Bornemann, Leistritz, Flowserve – они применяются для перекачки сырой нефти, мультифазных смесей (нефть с газом и водой) и других тяжёлых сред. Трехвинтовые насосы типа Blackmer, ALLWEILER 3W и отечественные серии АС (например, АС-3В) используются для перекачки масел, топлива и смазочных жидкостей на ТЭЦ, АЭС и промышленных объектах. При выборе многовинтового насоса важно учитывать вязкость и смазывающие свойства жидкости: если жидкость не обеспечивает смазку, предпочтительны двухвинтовые модели с синхронизацией (они называются также насосы с тайминг-шестернями), а для чистых масел подойдут и трехвинтовые – они проще и компактнее.

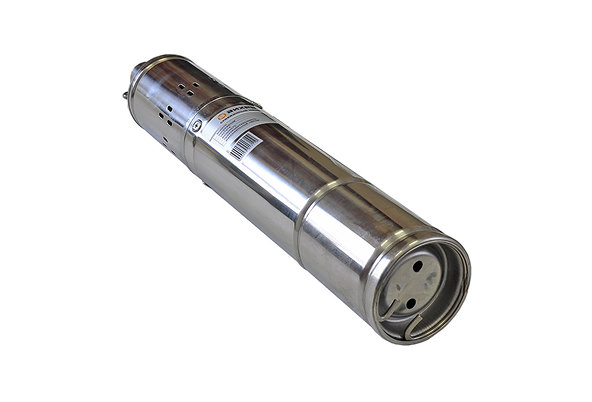

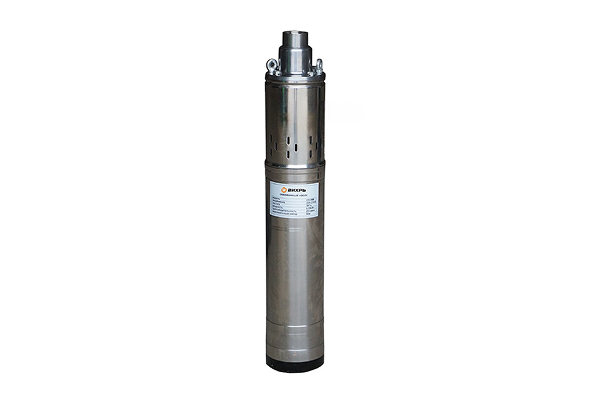

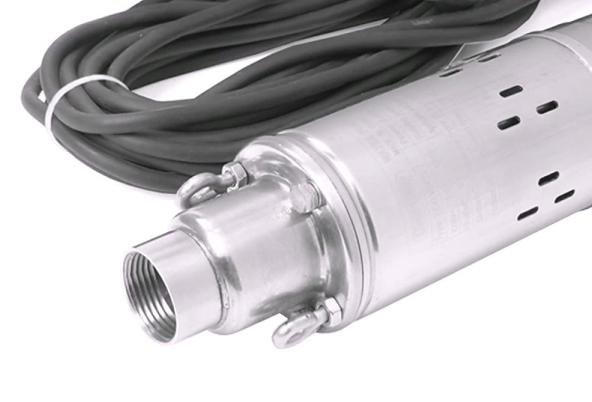

Погружные винтовые насосы для скважин (глубинные)

Отдельную категорию составляют скважинные винтовые насосы – это узкие погружные агрегаты, предназначенные для подъёма воды из скважин, колодцев и водоёмов. В бытовом и коммунальном секторе они применяются для водоснабжения частных домов, орошения участков, поддержания давления в системах. Конструктивно скважинный винтовой насос обычно представляет собой одновинтовой насос (винтовая пара винт-статор) в цилиндрическом корпусе диаметром 3–4 дюйма, соединённый с погружным электродвигателем. Такой насос опускается на трубе или тросе внутрь скважины и может качать воду с больших глубин – типовой напор до 50–100 м и более.

Винтовые насосы для скважин выгодно отличаются от центробежных аналогов способностью стабильно работать в скважинах с небольшим дебитом и даже с наличием примесей. Благодаря особенностям конструкции, винтовой насос может перекачивать воду, содержащую некоторую долю песка или ила, без мгновенного выхода из строя. Например, бытовые модели бренда Вихрь допускают содержание механических примесей до 40–50 г/м³. Так, винтовой глубинный насос Вихрь СН-60В разработан специально для очистки неглубоких песчаных скважин от ила и песка, которые могут скапливаться в процессе эксплуатации. Пользователи отмечают, что такие погружные винтовые насосы часто рекомендуются, когда скважина заилилась – насос способен одновременно качать воду и вымывать осадок со дна скважины, хотя при этом, конечно, идет усиленный износ рабочей пары.

Типичные характеристики скважинных винтовых насосов: производительность порядка 1–2 м³/ч, напор 50–100 м, потребляемая мощность от 300 до 1500 Вт. Например, популярная модель Belamos SP 40/5 (серия SP) мощностью 0,9 кВт подает около 1,7 м³/час и развивает напор до 95 м. Диаметр такого агрегата ~98 мм (4"), что позволяет его использовать в скважинах 110 мм и более. Конструкция винтовых скважинных насосов довольно простая и ремонтопригодная – в случае снижения напора можно заменить изношенный винтовой модуль (статор с ротором) самостоятельно без сложного сервисного оборудования. Многие производители (Беламос, Вихрь, Джилекс, PATRIOT и др.) предлагают ремкомплекты червячного модуля, что удешевляет обслуживание.

Однако есть и ограничения: скважинный винтовой насос желательно применять для относительно чистой воды. Хотя он терпим к мелким примесям, постоянная прокачка песка сильно изнашивает резиновый статор. Производители обычно оговаривают допустимую запесоченность (например, не более 40 g/м³). Для очень песчаных скважин лучше сначала провести очистку или использовать специальные фильтры. Если качество воды низкое, то ресурс винтового насоса снижается – приходится чаще менять резиновую обойму.

В чем преимущества винтовых насосов перед альтернативами при водоснабжении? Прежде всего, винтовой насос способен работать при небольшом дебите скважины, давая стабильный напор. Он менее чувствителен к «сухим» остановкам: при понижении уровня воды насос просто прекратит качать, а при появлении воды – возобновит (конечно, полностью сухой ход допускать не стоит, но кратковременные перебои он переносит лучше вибрационных или центробежных). Кроме того, такие насосы обычно экономичнее – требуемая электрическая мощность относительно невелика (за счет высокого КПД порядка 70–80%). Например, по отзывам, погружные винтовые насосы потребляют меньше электроэнергии при схожем напоре, чем старые вибрационные модели.

При выборе скважинного насоса нередко задают вопрос: какие насосы лучше для скважины – винтовые или центробежные? Здесь все зависит от условий эксплуатации. Если вода относительно чистая и требуется высокий расход на большую высоту (например, снабжение несколькых домов), то центробежный многоступенчатый насос предпочтителен – он обеспечивает большие подачи и ресурс его работы выше на чистой воде. Однако для скважин с риском заиливания, с переменным дебитом или нестабильным напряжением электросети часто рекомендуют именно винтовой насос. Он проще по конструкции, увереннее прокачивает воду с примесями, легче переносит частые включения/выключения и поддерживает напор даже при колебаниях напряжения. На практике винтовые скважинные насосы обычно используются для индивидуального водоснабжения одного дома или дачи (2–3 точки водоразбора), тогда как мощные центробежные – для нескольких домов или фермерских хозяйств. В любом случае, ресурс и тех, и других зависит от качества воды: при сильном песке ломается и крыльчатка центробежного насоса, и стирается статор винтового – поэтому следует стремиться к максимально чистой воде, либо планировать регулярное обслуживание.

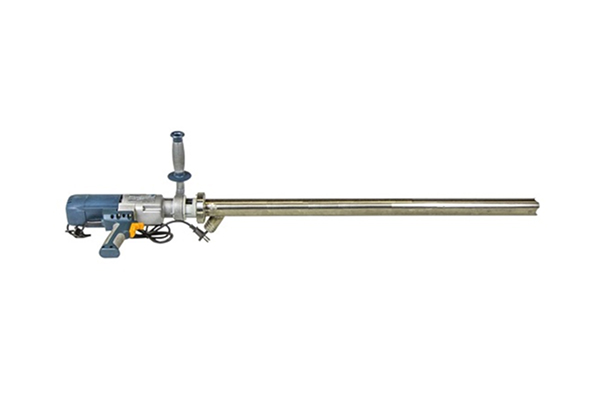

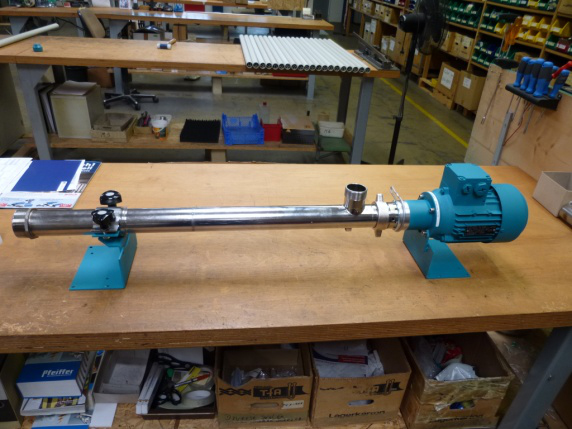

Полупогружные и бочковые винтовые насосы

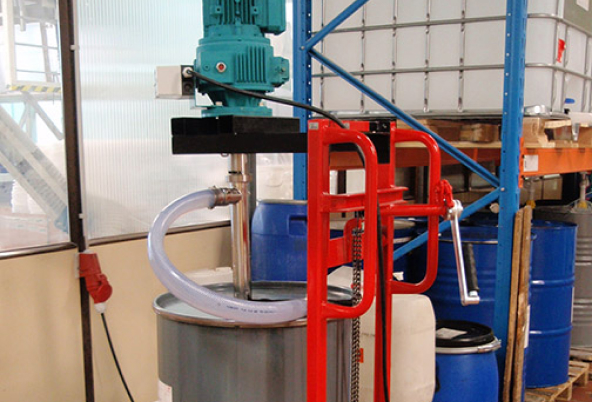

Для полноты обзора упомянем полупогружные винтовые насосы, которые часто используются в промышленности для откачивания вязких и густых продуктов из емкостей. Конструктивно это одновинтовые насосы вертикального типа, у которых нижняя часть (рабочий орган) опускается внутрь бочки или резервуара, а двигатель и привод остаются сверху. Пример – бочковые винтовые насосы с индексом ВНП: они монтируются на горловине стандартной бочки 200 л и могут перекачивать жидкости вязкостью до 5000–10000 мПа. Полупогружные винтовые агрегаты востребованы для перекачки масел, смол, клеев, краски, жидких пищевых продуктов из технологических емкостей, когда погружной насос не подходит, а установка нижнего выхода затруднена. Также существуют специализированные полупогружные насосы для нефтепродуктов – их опускают в подземные резервуары с дизельным топливом или мазутом, например, на нефтебазах. Длина погружной части таких насосов может достигать нескольких метров, что позволяет достать продукт со дна емкости практически без остатка.

По характеристикам полупогружные модели близки к обычным винтовым насосам: могут выдавать до 5–10 м³/ч и создавать напор 5–8 бар (ограничение часто обусловлено требованиями к прочности вала и жесткости конструкции при большой длине). Их преимущество – возможность откачивать очень вязкие жидкости и суспензии, которые не возьмут центробежные аппараты. Недостаток – необходимость строго вертикальной установки и достаточно сложная конструкция уплотнений на границе «мокрой» и «сухой» части.

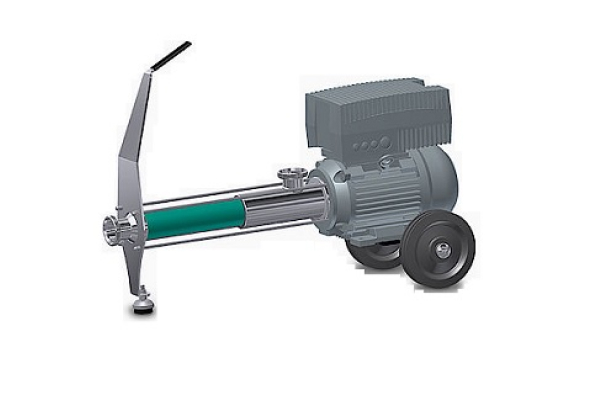

Винтовые насосы для пищевой и фармацевтической отрасли

Пищевые винтовые насосы заслуживают отдельного внимания, хотя по конструкции они обычно относятся к одновинтовым или двухвинтовым. Их особенность – исполнение из пищевой нержавеющей стали, санитарный дизайн (отсутствие застойных зон, CIP-мойка) и бережный характер перекачки. Винтовые насосы идеально подходят для продуктов, чувствительных к ударным нагрузкам и пульсациям: они перекачивают йогурты, творожные сыры, сгущенное молоко, шоколад, сиропы, пюре с кусочками фруктов и т.д. без повреждения структуры продукта. Многие вязкие пищевые массы (майонез, кетчуп, тесто, фарш) просто невозможно перекачать другими видами насосов – винтовые справляются благодаря мощному крутящему моменту и отсутствию узких проточных каналов.

Производительность пищевых насосов подбирается под технологический процесс: от нескольких литров в час (для дозирования ингредиентов) до десятков м³/ч (для перекачки массовых продуктов на линиях). Часто такие насосы оснащают частотными преобразователями для точного контроля потока и интегрируют в автоматические линии дозирования. Например, гигиенические винтовые насосы Netzsch NEMO серии BH и BY широко применяются на молочных и кондитерских фабриках – они позволяют перекачивать от 0.5 до 100 м³/ч вязких продуктов при давлении до 10–12 бар, с точностью дозирования отклонением менее 1%. Конструкция предусматривает быстрый разбор и очистку, а уплотнения выполнены в пищевом исполнении.

В фармацевтике и косметической индустрии винтовые насосы используют для кремов, гелей, мазей, шампуней – там тоже критична мягкость перекачки и точность дозирования. Часто применяются миниатюрные дозировочные винтовые насосы, способные отмерять малые порции продукта с высокой повторяемостью. Таким образом, пищевая отрасль – одна из тех, где винтовые насосы практически незаменимы благодаря сочетанию бережного режима перекачки и универсальности по вязкости продукта.

Общие характеристики винтовых насосов (материалы, производительность, напор, температура, среда)

Материалы изготовления: Основные детали винтового насоса – ротор и статор (для одновинтовых) или винты и корпус (для многовинтовых). Роторы изготавливают из прочных металлов: углеродистая сталь с хромированием, нержавеющая сталь, легированные сплавы (в зависимости от свойств среды). Статоры выполняют из эластомеров: наиболее распространены бутадиен-нитрильная резина (NBR) для масел и нейтральных жидкостей, EPDM для щелочных и горячих сред, фторкаучук (Viton) для химически агрессивных или высокотемпературных сред. Корпуса насосов обычно чугунные или стальные (нержавеющие – для пищевых и химических). В пищевых насосах все контактирующие с продуктом части – из нержавеющей стали марки AISI 304/316 или аналогов, статор – из пищевого безопасного эластомера. Уплотнения вала чаще всего торцевые механические (подбираются по среде: керамика/графит, карбид кремния и др.). Многовинтовые насосы требуют очень высокой точности обработки винтов – их изготавливают методом шлифования и закалки, часто применяются специальные высокопрочные стали, чтобы винты не деформировались под нагрузкой.

Производительность и напор: Винтовые насосы относятся к медленноходным высоконапорным насосам. Типовые скорости вращения ротора – от 200 до 1500 об/мин (часто 300–500 об/мин для вязких жидкостей). Производительность варьируется от миллилитров в минуту (для дозирующих насосов) до сотен м³/ч для крупных промышленных агрегатов. Благодаря объемному принципу, напор винтового насоса может быть очень высоким: каждая «ступень» (пара витков ротора и статора) дает определенный перепад давления (например, ~6–12 бар), и суммарно насос развивает напор, достаточный для самых требовательных задач. Отсутствие клапанов позволяет винтовым насосам перекачивать жидкость равномерно при любом противодавлении в допустимых пределах – поток практически не зависит от напора, пока двигатель обеспечивает необходимый крутящий момент.

Например, промышленный винтовой насос способен развивать давление до 48–60 бар без многоступенчатой конструкции, что эквивалентно подъему воды на 500–600 метров. Для сравнения, центробежному насосу для такого напора потребовались бы десятки рабочих колес. Конечно, с ростом противодавления увеличивается нагрузка на привод, поэтому всегда ставят двигатель соответствующей мощности. Мощность привода винтового насоса может составлять от долей киловатта (у небольших дозаторов) до сотен кВт (у нефтепромысловых установок). КПД (коэффициент полезного действия) винтовых насосов обычно высокий – порядка 75–85%, что близко к лучшим образцам центробежных машин.

Рабочая температура и свойства среды: Диапазон рабочих температур для винтовых насосов определяется материалами статора и уплотнений. Обычно это от –40…–20 °C (при которых эластомер сохраняет гибкость) до +120 °C для стандартных резиновых статоров. При использовании специальных материалов (фторэластомеров, кремнийорганических эластомеров) допустима температура жидкости до +180…+200 °C. В отдельных сериях насосов применяются статоры из термостойких полимеров или компаундов, позволяющие работать до +250–300 °C. В многовинтовых насосах, где нет резиновых деталей, температурный предел зачастую определяется только классом подшипников и уплотнений – там могут перекачивать масла и теплоносители при 200–300 °C без проблем.

Перекачиваемые среды: Важнейшее достоинство винтовых насосов – их универсальность по отношению к вязкости и фазовому составу среды. Они успешно перекачивают как низковязкие жидкости (вода, бензин, жидкие растворители), так и вязкие и пастообразные продукты (масла, смолы, сиропы, шламы). Более того, винтовые насосы могут перекачивать неньютоновские жидкости – то есть такие, у которых вязкость зависит от скорости сдвига (например, краски, гели, полимерные растворы).

Винтовой насос создает мягкое, практически ламинарное течение, поэтому не разрушает структуру жидкостей с полимерными или дисперсными компонентами. Он легко справляется с жидкостями, содержащими газовые включения (пузыри воздуха, растворенные газы) – в полостях при вращении не возникает кавитационных разряжений, как в центробежных насосах, а потому газ просто проталкивается вместе с жидкостью. Например, вихревые насосы зачастую не могут откачать жидкости с высокой упругостью паров (легколетучие жидкости) – они теряют производительность из-за паровых пробок. Винтовые же в таких случаях предпочтительнее.

Разумеется, существуют ограничения: твердые абразивные частицы нежелательны (особенно для многовинтовых насосов). Одновинтовые могут работать с абразивной пульпой (например, илом, шламом) лишь при малых оборотах и с усиленным износом статора. Кроме того, винтовой насос не терпит полного отсутствия жидкости – он не должен долго работать «на сухую», иначе трение ротора о статор без смазки вызовет перегрев и повреждение. В этом плане конструкцию иногда защищают датчиками сухого хода или используют жидкости с самосмазывающими свойствами. Отметим, что существуют и «сухие» винтовые насосы – так называют, например, винтовые вакуумные насосы сухого сжатия (безмасляные), применяемые для откачки газов. Но в контексте перекачки жидкостей под «сухим» обычно подразумевают режим работы без жидкости, который для винтовых насосов недопустим (за исключением специальных двухвинтовых с синхронизированными винтами, которые могут кратковременно работать без подачи жидкости, поскольку винты не соприкасаются напрямую).

В целом, винтовые насосы характеризуются: высокой универсальностью по перекачиваемым средам (от воды до густых паст), стабильной производительностью при изменении внешних условий и способностью развивать высокий напор. Далее сравним их достоинства и недостатки более подробно – особенно в сравнении с другими популярными типами насосов.

Преимущества и недостатки винтовых насосов (в сравнении с центробежными и вихревыми)

Винтовые насосы обладают рядом важных преимуществ, благодаря которым они незаменимы во многих областях. Однако имеются и определенные недостатки. Рассмотрим основные преимущества винтовых насосов по сравнению с другими типами насосного оборудования:

• Точная регулировка и дозирование. Как уже отмечалось, производительность винтового насоса прямо пропорциональна скорости вращения ротора, и каждый оборот перемещает фиксированный объём жидкости. Это дает возможность очень точно регулировать подачу в широком диапазоне – винтовые насосы отлично подходят для дозирования, смешивания компонентов, подачи реагентов, где требуется прецизионный контроль расхода.
• Самовсасывающая способность. Винтовой насос способен создавать вакуум на входе и засасывать жидкость из отрицательного уровня без предварительной заливки. Достаточно заполнить рабочую полость перед первым пуском – дальше насос будет сам всасывать жидкость из емкости или скважины. Для сравнения, большинство центробежных насосов не являются самовсасывающими и требуют заполнения водой или установки обратного клапана.
• Высокий напор, независимый от расхода. Насосы винтового типа развивают большое давление на выходе (десятки бар) даже при невысокой мощности и компактных размерах. Причем при регулировании расхода (например, снижении оборотов для уменьшения подачи) давление практически не падает – это свойство выгодно отличает их от центробежных, у которых напор сильно зависит от потока. Винтовой насос обеспечивает устойчивый напор нагнетания во всём диапазоне рабочих расходов.
• Универсальность по вязкости и средам. Винтовые насосы способны перекачивать жидкости в широчайшем диапазоне вязкости: от очень жидких (1–5 сСт) до крайне вязких (100000 сСт и более). Они хорошо работают с неоднородными, многокомпонентными средами – жидкостями с газом, с твёрдыми включениями, неньютоновскими жидкостями. В то же время центробежные насосы эффективно работают только на низкой вязкости (высоковязкие среды приводят к резкому падению производительности), а насосы вихревого типа вообще рассчитаны лишь на чистые жидкости без твёрдых примесей.
• Бережная перекачка (низкая турбулентность). Поток внутри винтового насоса близок к ламинарному, отсутствуют лопатки и высокоскоростные вихри, поэтому жидкость не подвергается интенсивным гидродинамическим ударам и сдвиговым усилиям. Это критично для перекачивания чувствительных и хрупких продуктов: пищевых (ягодные пюре, творог), фармацевтических (суспензии клеток, препараты крови), химических (суспензии полимеров). Центробежные же насосы создают турбулентность и удар лопатками, что может разрушать или вспенивать продукт.
• Плавность и тихая работа. Винтовые насосы работают практически без пульсаций давления – поток стабильный, а механическая часть движется плавно. Благодаря этому и уровеню шума низок: слышно в основном шум электродвигателя, сама же насосная часть бесшумна. Вихревые и особенно центробежные насосы при работе создают более высокий шумовой фон из-за высокой угловой скорости рабочего колеса и турбулентности потока.
• Высокий КПД и экономичность. Современные винтовые насосы обладают КПД вплоть до 80–85%, не уступая центробежным агрегатам. При частичном снижении производительности (например, дросселированием или частотным регулированием) КПД падает незначительно, тогда как у центробежных насосов в далеких от номинальных режимах КПД резко снижается. Кроме того, меньшая чувствительность к вязкости означает, что винтовой насос тратит меньше лишней энергии на перемешивание среды. В итоге энергопотребление винтового насоса зачастую ниже, особенно при перекачке вязких или густых продуктов.

Конечно, есть и недостатки винтовых насосов, о которых нужно помнить при сравнении с альтернативными решениями:

• Более сложная и массивная конструкция. Винтовые насосы обычно тяжелее и габаритнее центробежных той же производительности. Наличие редуктора для снижения оборотов, массивного статора, а иногда и рамы под насос – всё это добавляет массу. Там, где требуются очень большие расходы (сотни литров в секунду), винтовой насос будет огромным и дорогим, поэтому его применение нецелесообразно – центробежные насосы большого диаметра более компактны в таких случаях.
• Чувствительность к абразиву и «сухому ходу». Резиновый статор одновинтового насоса уязвим к износу при попадании песка, шлама и других твёрдых частиц. Абразив действует как наждак, истирая обойму и снижая производительность, вплоть до полного выхода из строя. В многовинтовых насосах твердые частицы могут заклинить винты. Кроме того, работа без жидкости (сухой ход) быстро приводит к перегреву и повреждению – для винтовых насосов критически важно обеспечить постоянную подачу смазывающей жидкости в зоне трения ротора о статор. Центробежные насосы в этом плане зачастую менее критичны: им не страшен кратковременный сухой ход (некоторое время могут работать без воды), и отдельные мелкие частицы проходят через крыльчатку без фатальных последствий. Правда, песок тоже выводит из строя рабочие колёса центробежных насосов, но, по опыту, качественный центробежный насос с плавающими рабочими колесами (например, для скважин) переносит определенное количество песка лучше, чем винтовой.
• Высокая стоимость и сложность обслуживания. Из-за более сложного производства (точная обработка винтовой пары, материалы статора) цена винтового насоса обычно выше, чем центробежного той же производительности. Например, бытовой скважинный винтовой насос может стоить на 20–30% дороже аналогичного по параметрам центробежного. Вихревые насосы вообще считаются одними из самых простых и дешевых – по цене они зачастую чуть уступают винтовым. По данным одного из обзоров, вихревые насосы немного дороже винтовых, но по ресурсу и долговечности значительно их превосходят, а по надежности все же уступают центробежным. Это означает, что за начальную цену пользователь винтового насоса получает меньше ресурса – требуется периодическое обслуживание. Замена статора или ротора – операция несложная, но требует покупки запчастей. Кроме того, для ремонта винтовых насосов (особенно промышленных) нужны специальные знания и навыки, что отмечают специалисты. Неправильная сборка, несоосность или применение неподходящих материалов могут сильно сократить срок службы агрегата.
• Ограничения по максимальной подаче. Несмотря на существование высокопроизводительных винтовых насосов, крайне большие расходы (более 500–1000 м³/ч) им не свойственны. Конструктивно обеспечить такой поток через узкие полости винтовой пары сложно – пришлось бы сильно увеличивать диаметр и длину насоса. Поэтому для очень больших объемов жидкости традиционно применяют центробежные насосы (осевые, смешанного потока), которые могут перекачивать тысячи кубометров в час. Винтовые же насосы оптимальны на малых и средних расходах, где нужен высокий напор или работа с вязкими средами.

Подводя итог, можно сказать: преимуществ у винтовых (шнековых) насосов больше, чем недостатков, особенно когда речь идет о специфических задачах (вязкие, неоднородные жидкости, дозирование, самовсасывание). Однако в каждой конкретной ситуации следует учитывать характер перекачиваемой среды и требования к эксплуатации, чтобы сделать правильный выбор между винтовым, центробежным, вихревым или другим типом насоса. Ниже приведена сравнительная таблица, обобщающая ключевые параметры различных типов насосов.

Сравнение винтовых, центробежных и вихревых насосов по ключевым параметрам

Для наглядности сравним различные типы насосов – винтовой, центробежный и вихревой – по основным параметрам эксплуатации:

*Примечание: помимо перечисленных, существуют и другие типы насосов (мембранные, плунжерные, шестеренные и пр.), которые в конкретных ситуациях могут конкурировать с винтовыми. Однако для задач водоснабжения и общепромышленных нужд чаще всего выбор идет между винтовыми, центробежными и (реже) вихревыми насосами, поэтому в таблице рассмотрены именно они.

Из таблицы видно, что винтовые насосы особенно выигрывают в способности перекачивать сложные среды (вязкие, неоднородные) и обеспечивать высокий напор при стабильном потоке. Центробежные насосы лидируют на больших расходах и в простых задачах (чистая вода, широкий диапазон производительности), будучи более доступными по цене. Вихревые насосы занимают узкую нишу – высокая напорная способность при малых размерах, но ценой низкого КПД; они могут быть полезны, когда нужен компактный насос для небольшой подачи с большим напором, однако в целом применяются ограниченно.

Примеры применения винтовых насосов (кейсы и типовые ситуации)

Чтобы лучше понять, где и как винтовые насосы приносят пользу, рассмотрим несколько примеров их применения в реальных задачах:

1. Водоснабжение частного дома (скважина с песком). В загородном доме возникла проблема: скважинный центробежный насос регулярно выходил из строя из-за наличия песка и ила в воде. Владелец решил заменить его на погружной винтовой насос для скважины диаметром 4″. Выбор пал на модель Belamos серии SP – винтовой насос с напором ~70 м и допустимой запесоченностью до 40 г/м³. После монтажа насос начал стабильно подавать воду в дом. Качество водоснабжения улучшилось: напор стал более равномерным, исчезли перебои, связанные с «завоздушиванием», так как винтовой насос спокойно прокачивает небольшие пузырьки воздуха, попадающие из скважины. Через год эксплуатации выявилось, что производительность немного снизилась – видимо, износился статор из-за песка. Тем не менее насос не «сгорел» и не сломался, как это случалось раньше с центробежным: снижение напора было компенсировано установкой частотного преобразователя для поддержания давления. Пользователь отметил, что винтовой насос по отзывам многих владельцев скважин действительно лучше для скважин с примесями: хотя приходится периодически менять резиновый модуль, это намного дешевле и проще, чем каждый раз покупать новый насос или очищать заилившуюся скважину. В данном случае винтовой насос еще и сыграл роль геологического инструмента – за первые месяцы он выкачал значительное количество песка, прочистив фильтр скважины.
2. Добыча тяжёлой нефти (нефтяная скважина). На месторождении высоковязкой нефти (содержание парафинов и механических примесей) традиционные центробежные электронасосы (ЭЦН) показали низкую эффективность – быстро забивались и перегревались. Инженеры нефтепромысла приняли решение перейти на систему штанговых винтовых насосов (ШВН) – в каждую скважину установили погружной одновинтовой насос, приводимый в действие штанговой колонной от наземного привода. Такие винтовые насосы для добычи нефти способны работать с вязкой, обводненной нефтью, перекачивая и твёрдые частицы (мелкий песок) без катастрофических поломок. После внедрения ШВН дебит скважин стабилизировался, простои сократились. Кейс: на одной из скважин, где содержание механических примесей было особенно велико, винтовой насос проработал 8 месяцев до первого подъема на ремонт – за это время он поднял на-гора тонны нефти с песком, постепенно очищая призабойную зону. Центробежный ЭЦН в таких условиях выходил из строя через 1–2 недели. Конечно, винтовой насос потребовал замены изношенного ротора и статора при ремонте, но это стандартная процедура. В результате предприятие увеличило коэффициент извлечения нефти на проблемных скважинах. Такой пример подтверждает, что винтовые насосы для нефти (особенно в механизированной добыче) превосходят альтернативы там, где требуется работать с тяжелой, загрязненной нефтью. Не случайно в стандартах отрасли (API и ГОСТ) закреплены требования к винтовым насосным системам для добычи – это распространенная мировая практика для нефтяных пластов с вязкой нефтью.
3. Перекачка фруктового йогурта на молочном комбинате. На линии производства йогуртов стояла задача перекачивать готовый фруктовый йогурт (густой продукт с кусочками фруктов) из промежуточного танка в фасовочный автомат. Первоначально пытались использовать пищевой центробежный насос, но он измельчал кусочки фруктов и аэрировал продукт, что ухудшало качество (йогурт получался слишком жидким и пенился). Решение нашли в установке пищевого одновинтового насоса санитарного исполнения с нагрузочной воронкой и шнековым питателем. Этот насос аккуратно захватывал вязкий йогурт из емкости и проталкивал его к дозаторам. Кусочки фруктов (до 10 мм) проходили через винтовую пару без повреждения, структура продукта сохранялась. Кроме того, удалось точно настроить подачу: частотным приводом установили производительность 3000 л/час, и насос стабильно ее поддерживал, обеспечивая синхронность с фасовочными головками. Результат: качество готового продукта улучшилось – фруктовые включения остались целыми, без пюреобразования, а пенообразование сократилось к минимуму. В довесок предприятие отметило снижение потерь продукта: винтовой насос при остановках практически не дает обратного оттока, и весь йогурт дозируется в упаковки, тогда как центробежный выбрасывал часть продукта обратно в бак при каждом цикле. Этот случай демонстрирует, что лучшие винтовые насосы для пищевой индустрии незаменимы, когда нужно бережно обращаться с неоднородными продуктами. Кстати, насос, о котором идет речь – импортный (Netzsch NEMO) – окупил себя за счет сокращения брака и потерь продукта за полгода работы.
4. Перекачивание химически агрессивного клея (эпоксидной смолы). На предприятии по производству лакокрасочных материалов возникла задача перекачивать густой эпоксидный клей из смесительных реакторов в тару. Вязкость клея – порядка 20 000 мПа·с при 50 °C, он агрессивен (содержит аминовые отвердители). Мембранные насосы не справились (клей густой, рвал диафрагмы), центробежные даже не рассматривались. Решили применить винтовой насос в специальном исполнении: эксцентриковый насос с обогреваемым корпусом (чтобы поддерживать температуру и вязкость), со stator из химстойкого фторэластомера и внешним тефлоновым покрытием на роторе. Насос установили стационарно, подключив к выпускному штуцеру реактора. Благодаря мощному приводу (15 кВт) и высокому крутящему моменту насос вытягивал порции вязкого клея и проталкивал их в сборники. Типовая ситуация: в начале перекачки клей наиболее жидкий (теплый), к концу – густеющий. Винтовой насос за счет постоянного объема полостей прокачивал и загустевший продукт, хотя обороты пришлось снизить, чтобы избежать перегрузки. Ни один другой тип насоса не дал бы возможности опорожнить реактор полностью – винтовой же вытеснил практически весь продукт, оставив минимальные остатки. Эта ситуация иллюстрирует устойчивость винтовых насосов к сложным условиям перекачки: высокая вязкость, требование герметичности (клей нельзя допускать к протечкам, иначе он застынет на оборудовании) и химическая агрессивность – сочетание, где альтернативы малоэффективны. После завершения работы насос промывали растворителем (прогоняли через него ацетон) и готовили к следующему циклу. Руководство завода отметило, что хоть насос и был дорогим в закупке, но окупился качеством: потери дорогостоящего клея снизились, а время на выгрузку каждой партии сократилось с 4 часов (ручной слив с подогревом) до 40 минут с помощью насоса.

Эти примеры показывают, насколько разнообразны области применения винтовых насосов – от бытового водоснабжения до специфических промышленных процессов. Каждый кейс подтверждает ключевые преимущества: работоспособность с грязными средами, высокая напорная способность, деликатность перекачивания и надежность при правильном подборе конструкции под задачу.

Рекомендации по выбору и эксплуатации винтовых насосов

Как видно, винтовые насосы – технически сложное, но весьма эффективное оборудование. Чтобы выбрать лучший винтовой насос для своих задач и обеспечить его долгую работу, стоит учесть ряд рекомендаций:

1. Четко определите требования по среде и параметрам. Перед тем как купить винтовой насос, проанализируйте свойства перекачиваемой жидкости: вязкость, наличие твердых включений, абразивность, коррозионность, температура, требуемый расход и напор. От этого напрямую зависит выбор типа насоса и материалов. Например, для чистой воды и небольшого частного дома можно взять недорогой скважинный винтовой насос отечественного производства (Belamos, Вихрь и т.п.), а для густого масла на производстве потребуется дорогой импортный многовинтовой насос с зубчатыми винтами. Если жидкость агрессивная – выбирайте модель в химически стойком исполнении (нержавеющая сталь, FPM-уплотнения и др.). Для пищевых продуктов – только пищевой класс материалов (сталь 316L, EPDM, допуски FDA).
2. Учтите диаметр и габариты при скважинном применении. Винтовые насосы для скважин подбирают по диаметру обсадной трубы и требуемому напору. Стандартные диаметры – 3″, 3.5″, 4″, 5″. Чем меньше диаметр, тем, как правило, ниже производительность. Для типовой бытовой скважины 4″ чаще всего берут насос 3″–3.5″ диаметром, чтобы он свободно помещался. Обратите внимание на максимальный напор – он должен превышать геодезическую высоту подъема плюс потери на трение в трубопроводе. Например, для поднятия воды с 30 м глубины и подачи в дом 10 м по горизонтали понадобится насос с напором около 50 м. Также ориентируйтесь на отзывы: почитайте отзывы на выбранную модель (например, «погружные винтовые насосы отзывы» – в интернете много обсуждений). Реальные пользователи часто упоминают нюансы: какой песок терпит насос, как часто ломается, есть ли проблемы с кабелем или конденсатором. По отзывам можно сделать вывод, какая модель надежнее. В России популярностью пользуются винтовые скважинные насосы Belamos серии SP, PATRIOT (например, Patriot SP 325, SP 400), отечественные «Вихрь» СН-60В, СН-90В – их часто рекомендуют как лучшие винтовые насосы в бюджетном сегменте для неглубоких скважин.
3. Сравните винтовой и альтернативы конкретно под вашу задачу. Если сомневаетесь, винтовой или центробежный насос лучше, – оцените качество жидкости и режим работы. Для чистой воды большой производительности, как говорилось выше, выгоднее центробежный. Для небольших дебитов или присутствия примесей – винтовой. Какие насосы лучше для скважины – винтовые или центробежные? Если скважина песчаная, глубина небольшая, вода используется нерегулярно (дача) – винтовой предпочтительнее по надежности при простоях и работе с песком. Если же дебит большой, вода чистая, и нужна высокая подача – ставьте центробежный. Аналогично, в промышленности: для сиропа – винтовой, для чистого рассола – можно центробежный и т.д. Помните также про вихревые насосы – они иногда предлагаются для скважин (особенно неглубоких). Вихревой насос может дать больший напор, чем аналогичный винтовой, и устойчив к длительному простою, но он боится песка и имеет меньший ресурс работы. Практика показывает, что винтовые скважинные насосы чаще рекомендуются специалистами для проблемных скважин, так как лучше справляются с примесями и не теряют работоспособности при периодическом попадании воздуха или песка.
4. Обратите внимание на привод и автоматику. Винтовые насосы нередко комплектуются редукторами и частотными преобразователями. Если вам нужен точный контроль расхода или давление на выходе, выбирайте комплектацию с частотным преобразователем (инвертором) – это позволит плавно регулировать обороты винта. Для дозирующих задач возможны приводы с редуктором и шаговым или серводвигателем, дающие очень точный контроль объема. Учтите, что мощность двигателя должна иметь запас по крутящему моменту. В паспорте винтового насоса обычно указывают требуемую мощность двигателя для определенной вязкости и давления. Лучше брать двигатель с запасом 10–20%, чтобы избежать перегрузки при пуске и работе на максимальном давлении. Также убедитесь, что система автоматики защищает насос от недопустимых режимов: установите реле сухого хода (отключите питание при падении расхода/давления, если насос выработал всю жидкость) и датчики давления на выходе (чтобы насос не работал против закрытой задвижки бесконечно, хотя ему это и менее страшно, чем плунжерному, но все же нагрев жидкости может произойти).
5. Правильно монтируйте и вводите в эксплуатацию. При установке винтового насоса важно точно соосно состыковать насос с приводом (если мотор отдельно, через муфту или редуктор). Несоосность приводит к износу подшипников и муфты. Погружные насосы опускайте осторожно, не допуская ударов о обсадную трубу – винтовой модуль внутри достаточно тяжелый и может повредиться от удара. Перед первым запуском заполните насос жидкостью (если конструкция не самозаполняющаяся) – это предотвратит сухой старт. В процессе эксплуатации избегайте длительной работы с закрытым напорным клапаном: хотя винтовой насос и может работать «на закрытую задвижку» (жидкость просто циркулирует внутри полостей, нагреваясь), это приводит к нагреву статора и ускоренному износу. Если такая ситуация возможна – предусмотреть байпасную линию с обратным клапаном или сброс через предохранительный клапан.
6. Планируйте обслуживание. В техобслуживание винтового насоса обычно входит проверка уплотнений (торцевое уплотнение или сальник – при подтекании сразу менять), замена масла в редукторе (если есть), и самое главное – контроль состояния винтовой пары. Со временем в процессе работы можно заметить снижение производительности или давления – первый признак износа ротора/статора. Не ждите полного отказа: закажите ремкомплект заранее. У многих производителей есть наборы: статор + ротор + уплотнения. Замена обычно занимает несколько часов. Например, для пищевого насоса с винтом на 3000 л/ч производитель рекомендует менять статоры каждые ~6 месяцев работы, чтобы поддерживать качество перекачки. В скважинных насосах замена винтового элемента может потребоваться через 2–3 года (или раньше, если вода с песком). Рассматривайте эти расходы как эксплуатационные – как замена масла в двигателе автомобиля.
7. Выбирайте проверенных производителей. Рынок винтовых насосов разделен на сегменты: мировые бренды (Netzsch, Seepex, Allweiler, PCM, Mono, Bornemann и др.) – очень качественные, с превосходными характеристиками, но дорогие; локальные и российские производители (например, "Насосэнерго", "Солтек", Livgidromash, Белорусские и Китайские OEM) – более доступные по цене, но требуют внимательнее относиться к подбору (характеристики могут быть скромнее, чем заявлено). Для бытовых нужд оптимальны бренды вроде Belamos, Вихрь, DAB, PATRIOT – они предлагают хорошие по надежности погружные винтовые насосы. Для промышленных – если бюджет позволяет, лучше взять известный бренд (той же Netzsch, чей насос способен безопасно транспортировать даже волокнистые материалы без засоров, или SEEPEX). Если бюджет ограничен, изучите отечественные аналоги: сейчас некоторые компании наладили выпуск винтовых насосов по лицензиям или чертежам мировых производителей. Обязательно запросите у поставщика характеристики производительности, напорные характеристики, сертификаты (например, соответствие ГОСТ или ISO). Например, наличие сертификата ГОСТ 17398-72 (определяющего термины и параметры винтовых насосов) или отраслевых стандартов – хороший признак добросовестного производителя.
8. Учитывайте особенности при эксплуатации на конкретных средах. Некоторые среды требуют специальных мер при эксплуатации винтового насоса:
   Если перекачиваете среду, склонную к затвердеванию или полимеризации (краски, смолы, пищевые массы при остывании) – предусмотрите промывку насоса после использования. Иначе застывший продукт внутри разрушит насос при следующем пуске. Например, после перекачки эпоксидного клея прокачивайте растворитель, после пищевого продукта – теплую воду или моющий раствор (CIP-мойка).
   Если среда абразивная (шлам, буровой раствор) – работайте на минимально возможной скорости, это снизит износ. Используйте статор из износостойкой резины, а ротор с покрытием (некоторые применяют роторы с напылением карбида для таких задач). Возможно, стоит иметь запасной насос на время ремонта первого.
   При перекачке горячих жидкостей – обратите внимание на температурные компенсации. Статоры при нагреве расширяются, зазор между ротором и статором уменьшается. Производители для высоких температур делают специальные «свободные» посадки статора или рекомендуют «прогревать» насос на низких оборотах вначале. Следуйте этим инструкциям, чтобы не заклинить насос при резком пуске на горячей среде.
   Взрывоопасные, токсичные среды – здесь важно герметичность. Рассмотрите магнитную муфту вместо торцевого уплотнения, чтобы исключить утечки. Многие винтовые насосы (особенно двухвинтовые) могут оснащаться магнитной передачей, полностью герметизируя рабочую камеру.


9. Обучите персонал и следите за сигналами насоса. Винтовой насос – хоть и надежная машина, но при неграмотной эксплуатации может выйти из строя. Операторы должны понимать, что нельзя допускать холостого хода, внезапного закрытия нагнетания, они должны слышать изменения звука работы (при появлении кавитации или сухого трения звук меняется). Современные системы могут контролировать ток двигателя: рост тока выше нормы подскажет о перегрузке (например, загустела жидкость или забился выпускной трубопровод), а падение тока – о работе на сухую. Эти сигналы надо использовать для отключения насоса до повреждений.

Следуя вышеизложенным рекомендациям, вы сможете не только правильно выбрать винтовой насос, наиболее подходящий вашим нуждам, но и обеспечить его эффективную и долговечную работу. Помните, что винтовой насос – инвестиция: он часто стоит дороже простых типов, но окупается надежностью и способностью решать уникальные задачи. Грамотно подобранный и эксплуатируемый насос прослужит долго и оправдает звание одного из лучших насосов в своей нише.

Заключение: итог, тенденции и советы

Винтовые насосы заняли прочное место в арсенале инженерных решений для перекачки жидкостей благодаря сочетанию уникальных свойств: они обеспечивают стабильный безпульсационный поток, способны развивать высокий напор, перекачивать трудно-текучие, неоднородные и чувствительные среды. В сравнении с центробежными, вихревыми и другими типами насосов, винтовые часто оказываются оптимальными в ситуациях, где требуются точность дозирования, самовсасывание, работа с вязкими или абразивными жидкостями. Неудивительно, что в профессиональной среде (инженеры, технологи, проектировщики) шнековые насосы считаются надежными «трудягами» для сложных задач.

Подведем основные моменты:

• Принцип действия: винтовой (шнековый) насос – это насос объемного типа, где вращающийся винт проталкивает жидкость через герметичные полости. Отсюда вытекают особенности – зависимость подачи от оборотов, высокий напор, отсутствие кавитации и бережное воздействие на среду.
• Разновидности: существуют одновинтовые насосы (наиболее универсальные), многовинтовые (для масел и высоких давлений), погружные скважинные (для воды), пищевые, полупогружные, и даже специальные экзотические варианты (например, винтовые насосы для пневматического транспортирования сыпучих материалов). Каждый тип имеет свою нишу. Мы рассмотрели все основные виды, винтовые насосы всех видов – от бытовых до промышленных, – и сравнили их.
• Характеристики: винтовые насосы изготавливаются из разнообразных материалов под конкретные среды, могут работать при широком диапазоне температур и показывать впечатляющие показатели по давлению и производительности (до сотен бар и сотен кубов в час в крупных моделях). Они энергоэффективны на своих задачах, но требуют внимательного отношения к абразиву и режимам работы.
• Плюсы и минусы: среди преимуществ – самовсасывание, высокий напор, дозируемость, универсальность по средам, тихая и плавная работа. Среди недостатков – высокая цена, боятся сухого хода, более массивные. Мы подробно сопоставили винтовые насосы vs центробежные vs вихревые – чтобы было понятно, когда и что лучше выбрать.
• Применение: от водоснабжения и ЖКХ до нефти, химии и пищевых продуктов. Винтовые насосы применяются в водоканалах (перекачка осадка, ила), на фермах (навозные насосы), в косметике (кремы), на буровых (буровые растворы), в энергетике (топливные насосы) – практически во всех отраслях промышленности. Мы привели живые примеры, показывающие, как винтовые насосы решают задачи, неподъемные для других.
• Выбор и эксплуатация: при грамотном подборе (с учетом диаметра, материала, привода) и соблюдении правил эксплуатации винтовой насос служит долго и надежно. Мы дали конкретные рекомендации – от расчета параметров до обслуживания и учета отзывов. Следуя им, можно избежать типовых ошибок (например, неправильного выбора между винтовым и центробежным насосом для скважины).

Тенденции развития. На сегодняшний день наблюдается несколько направлений совершенствования винтовых насосов: во-первых, улучшаются материалы статоров (разрабатываются эластомеры с повышенной износостойкостью и термостойкостью, что позволит качать более горячие и абразивные среды дольше). Во-вторых, появляются безстаторные конструкционные решения – например, новые варианты многовинтовых насосов с магнитной передачей, комбинированные винтово-шестеренные насосы, а также винтовые центробежные насосы (гибрид типа Hidrostal, сочетающий элементы шнекового ротора и центробежного рабочего колеса). Эти гибриды призваны объединить высокую пропускную способность с мягким воздействием на среду. Еще одно направление – интеллектуализация насосов: современные приводы с датчиками способны мониторить состояние винтового насоса в режиме реального времени (по вибрациям, потребляемому току) и предупреждать о необходимости обслуживания. Это особенно важно для дорогостоящих насосов на непрерывных производствах, где внезапный отказ нежелателен.

На российском рынке все больше производителей предлагают аналоги импортных винтовых насосов, что связано как с локализацией производства, так и с высоким спросом в нефтехимии, пищевой и других отраслях. Это постепенно снижает стоимость владения – запчасти становятся более доступными, сервис – ближе к потребителю. Так что можно ожидать, что винтовые насосы будут еще более распространены в ближайшие годы, вытесняя там, где это оправдано, классические насосы других типов.

В заключение, винтовой насос – выбор профессионала для специфических задач. Если у вас есть задача перекачать «сложную» жидкость или обеспечить стабильное давление при любом режиме – присмотритесь к винтовым насосам. Составьте техзадание, воспользуйтесь нашим гидом по подбору, и вы наверняка найдете решение, которое обеспечит надежную работу системы. Помните, что универсального насоса «на все случаи» не существует, но винтовой подходит к этому званию как никто другой, объединяя в себе мощность, точность и адаптивность. Пусть ваш выбор будет технически обоснованным – и тогда винтовой насос прослужит долгие годы, оправдывая вложенные средства и принося стабильность в технологический процесс.
