Канализационная насосная установка (КНС) или станция перекачки сточных вод – это инженерный комплекс, предназначенный для сбора и принудительного перекачивания сточных вод там, где невозможно организовать их самотёчный отток
Проще говоря, КНС поднимает и перемещает бытовые, ливневые или промышленные сточные воды с помощью насосов, чтобы доставить их до точки слива (центральная канализационная сеть либо очистные сооружения). Такая система особенно актуальна на участках со сложным рельефом, при высоком уровне грунтовых вод или в зданиях, расположенных ниже уровня центральной канализации

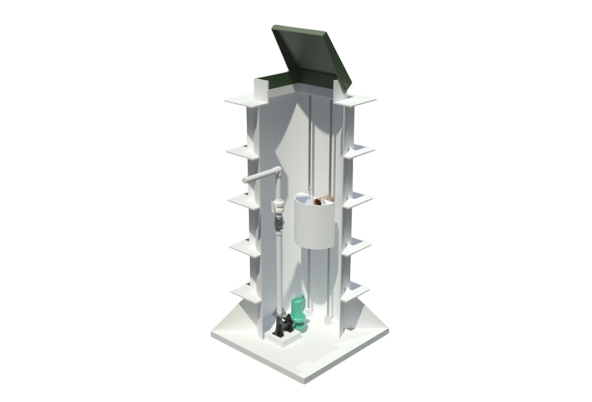

Типовая КНС состоит из герметичного резервуара-накопителя, одного или нескольких насосов, системы трубопроводов и автоматики управления. Принцип работы основан на автоматическом контроле уровня: сточные воды поступают в резервуар самотёком; когда уровень достигает заданной отметки, поплавковые (или иные уровневые) датчики включают насосы, которые откачивают жидкость дальше по напорному трубопроводу. После снижения до минимального уровня датчики отключают насос – цикл повторяется по мере поступления стоков. Работа КНС идёт в автоматическом режиме, поддерживая стабильный отвод и предотвращая переполнение резервуара
- Лестница
- Поплавковые датчики
- Приемный трубопровод
- Сорозадерживающая корзина
- Напорный трубопровод
- Стеклопластиковый корпус
- Погружной насос
Виды и классификация КНС
Канализационные насосные установки, будь то фекальные насосные станции для бытовых стоков или установки для ливневых вод, различаются по назначению, конструкции и условиям эксплуатации. Ниже основные классификационные признаки
В реальных проектах встречаются смешанные схемы (например, бытовые + ливневые притоки), но их применимость требует отдельного расчёта и учёта санитарных требований
По типу сточных вод (по назначению)
- Бытовые (фекальные) – для коммунально-бытовых стоков. Часто обслуживают отдельные дома или небольшие объекты. Возможна комплектация измельчителем для перекачки через трубы малого диаметра
- Промышленные – для производственных сточных вод. Рассчитаны на большие объёмы и высокую нагрузку; применяются материалы и насосы, стойкие к химически активным, горячим или загрязнённым средам
- Ливневые (дренажные) – для дождевых и талых вод. Работают периодически: автоматически запускаются при заполнении резервуара во время осадков, часто комплектуются корзинами, решётками или пескоуловителями
По способу размещения

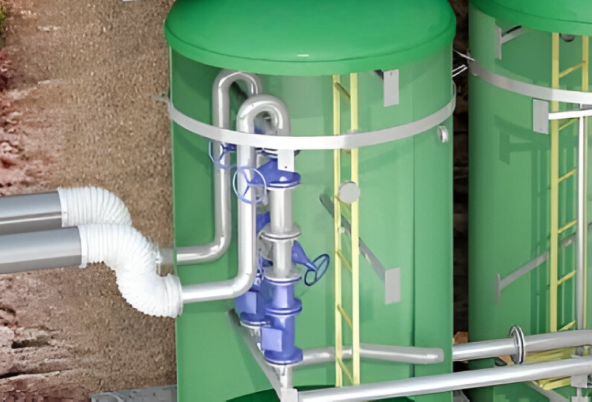

- Подземные (заглублённые) – корпус монтируется ниже уровня земли. Экономия площади и защита от вымораживания; требуется вентиляция, гидроизоляция, а при высоком уровне грунтовых вод – анкерное крепление от всплытия. Доступ к оборудованию несколько сложнее
- Поверхностные (наземные / полузаглублённые блок-контейнеры) – оборудование расположено на поверхности или выступает над землёй; проще обслуживать, но требуется защита от замерзания и погодных воздействий
По конструктивному исполнению резервуара

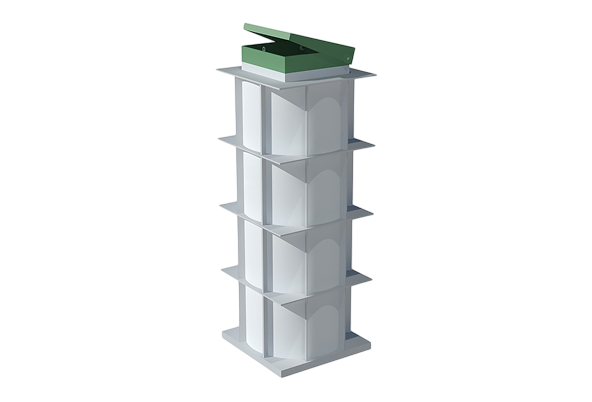

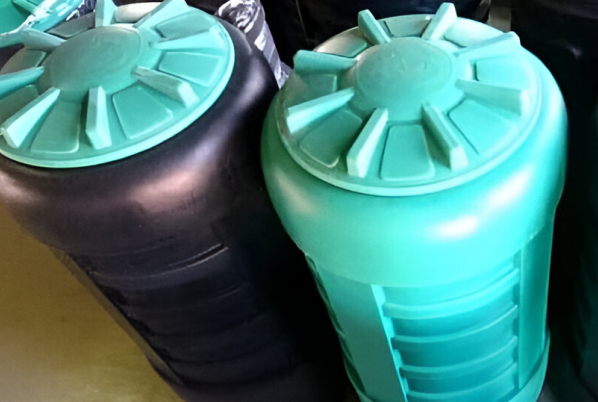

- Вертикальная КНС – цилиндрический резервуар, установленный вертикально. Удобно при ограниченной площади. Типовые заводские корпуса имеют диаметр порядка 1–3 м (в спецпроектах больше) и высоту до 10–12 м
- Горизонтальная КНС – резервуар цилиндрической формы, укладываемый горизонтально; обычно меньшая глубина залегания, но требуется большая площадь и подготовленный фундамент с анкером. Часто разделяется на отсеки (сухая камера, приёмный отсек и т.д.)
По типу насосного оборудования

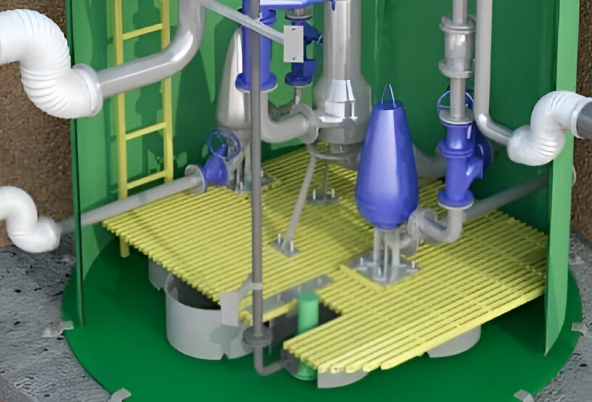

- Погружные насосы – агрегаты установлены непосредственно в жидкости внутри приёмного резервуара. Компактно, двигатель охлаждается перекачиваемой средой, минимальные строительные объёмы
- Поверхностно установленные насосы в сухой камере (возможна самовсасывающая компоновка) – оборудование вынесено в сухой обслуживаемый отсек над или рядом с резервуаром. Упрощает обслуживание, снижает контакт насосов с агрессивной средой; требует более сложного строительства и защиты от затопления
По степени автоматизации
- Автоматические станции – полный цикл под управлением контроллера по сигналам датчиков уровня; дистанционный мониторинг, аварийная сигнализация
- Полуавтоматические – основные операции автоматизированы, но требуется периодический визуальный контроль оператора
- Ручные – управление насосами и арматурой вручную; применяются редко и обычно во временных или аварийных системах
Какой бы тип вы ни рассматривали, важно помнить: конструкция и оборудование выбираются под конкретные гидравлические условия и состав стоков. Следующий раздел поможет понять, какие параметры нужно учитывать при подборе КНС
Как выбрать канализационную насосную установку
Выбор (подбор) КНС – ответственный процесс, от которого зависит надёжность и эффективность работы всей системы. Основные параметры:
Объём сточных вод и производительность
Оцените ориентировочный приток: суточный объём и пиковые расходы. По этим данным рассчитывают рабочий объём приёмного резервуара и производительность насосов. Важно: рабочий объём выбирают по допустимому времени удержания сточных вод (обычно 20–30 минут при средних расходах) и по допустимому числу пусков насосов (примерно 2–6 включений в час на агрегат), а не как фиксированную долю суточного притока. Это позволяет избежать застоя, запахов и ускоренного износа от частых пусков. Учитывайте и количество санитарных точек (санузлы, дома, цеха), от которых поступают стоки
Высота подъёма и расстояние перекачивания
Требуемый напор определяется перепадом отметок: глубина заложения входящего коллектора, высота точки сброса, а также гидравлические потери в напорном трубопроводе (длина, диаметр, арматура, повороты). Чем больше суммарный напор, тем мощнее должны быть насосы. Для больших расстояний и высот подбирают специализированные насосы с соответствующими характеристиками
Состав и тип сточных вод
Для хозяйственно-бытовых стоков важен свободный проход рабочего колеса или наличие режущего механизма, чтобы исключить засоры. Для промышленных стоков оценивают химическую агрессивность, температуру, наличие масел, волокнистых и абразивных примесей – возможно применение химстойких материалов, предварительной фильтрации или нейтрализации. В ливневых системах обязательны корзины, решётки, пескоуловители, поскольку в поток попадает мусор, включая песок, листья, пластиковые и органические включения
Условия эксплуатации и монтаж
Гидрогеология (уровень грунтовых вод), глубина промерзания, рельеф, возможные нагрузки от транспорта – всё это влияет на выбор корпуса и способ монтажа. При высоком уровне грунтовых вод необходимо анкерное крепление лёгких пластиковых/стеклопластиковых станций, чтобы предотвратить всплытие. КНС обычно размещают в нижней точке системы сбора стоков, но при этом на удалении, установленном проектом санитарно-защитной зоны: для станций средней и большой производительности на практике закладывают порядка 20–30 м до жилой застройки; для герметичных малых установок допустим меньший разрыв при согласовании с надзорными органами и учёте вентиляции/запахов
Автоматизация и электроснабжение
Современные КНС оснащаются контроллером, уровнемерами и аварийной сигнализацией: световой, звуковой или с удалённым уведомлением. Настоятельно рекомендуется резервное электропитание (генератор, ИБП) на случай отключения сети. Даже в бытовых моделях желательно минимум два насоса – рабочий и резервный (либо попеременная работа пары агрегатов); для критичных объектов применяют схему 2 рабочих + 1 резерв
Материалы и качество исполнения
Корпуса из стеклопластика, полиэтилена, полипропилена или нержавеющей стали демонстрируют высокую стойкость к коррозии. Углеродистая сталь требует надёжной внутренней защиты (футеровки, покрытий) и регулярного контроля. При выборе насосов и арматуры отдавайте предпочтение производителям, которые указывают материалы, допустимую среду и наличие защит (термодатчики, защита от сухого хода, от перегрузки). Надёжная КНС — это сочетание прочного корпуса, правильно подобранных насосов и полноценного набора автоматики
Мы оценили основные параметры. Теперь логичный вопрос: а какую именно станцию взять под конкретную задачу? Ниже короткие ответы на самые частые запросы — такой мини-FAQ поможет быстро сузить выбор
Преимущества и недостатки КНС
Как и любое инженерное решение, канализационные насосные станции имеют сильные стороны и ограничения
Преимущества
- Независимость от рельефа
КНС обеспечивает отвод сточных вод даже там, где самотёчный уклон невозможен, позволяя перекачивать стоки на значительные расстояния и высоты - Высокая эффективность при пиковых нагрузках
Правильно подобранные насосные станции справляются с большими объёмами; промышленные комплексы обслуживают группы зданий, микрорайоны и предприятия, перекачивая от сотен до тысяч кубометров стоков в сутки в зависимости от конфигурации и требуемого напора. Автоматика помогает распределять приток в часы пик - Предотвращение засоров и аварий
Фильтры, решётки, измельчители и корректно рассчитанный гидравлический режим снижают риск засорения трубопроводов и поломок насосов; регулируемый отвод защищает систему от переполнений - Автоматизация и надёжность
Работа станции контролируется по сигналам датчиков уровня; при достижении верхнего уровня запускаются насосы, при нижнем – останавливаются. Во многих комплектациях предусмотрен резервный насос, автоматически включающийся при отказе основного - Гибкость применения
Линейки КНС охватывают широкий диапазон производительности и материалов — от компактных бытовых станций до модульных промышленных блоков; решение можно адаптировать под агрессивные среды, низкие температуры, ограниченную площадку
Недостатки
- Стоимость и энергоёмкость
По сравнению с гравитационной (самотёчной) схемой КНС дороже при закупке и монтаже, а также требует затрат на электроэнергию - Необходимость регулярного обслуживания
Требуется очистка резервуара от осадка, проверка насосов, фильтров, датчиков. Для ответственных объектов рекомендуют плановый сервис не реже квартала, а на интенсивно нагруженных – ежемесячные проверки ключевых узлов - Зависимость от электропитания
При отключении электричества насосы останавливаются; резервуар может переполниться. Нужны резервное питание и аварийная сигнализация - Коррозия и износ
Агрессивная среда сточных вод влияет на материалы; металлические элементы без защитных покрытий корродируют, насосные частицы изнашиваются. Качественные материалы и своевременный сервис увеличивают срок службы
Несмотря на минусы, грамотно спроектированная и обслуживаемая КНС – надёжное решение: проблемы энерго- и обслуживаемости компенсируются автоматикой, резервированием и правильным подбором материалов
Сравнение типов КНС: бытовые, промышленные, ливневые
Ниже сведены основные различия между бытовыми, промышленными и ливневыми канализационными насосными установками – их характерные особенности, области применения, плюсы и минусы:
| Тип КНС | Характерные особенности | Преимущества | Недостатки |
|---|---|---|---|
| Бытовая КНС (для частного дома, коттеджа) | Небольшая установка, часто из пластика или стеклопластика. Оснащается погружным фекальным насосом (иногда с измельчителем) и компактным резервуаром объемом обычно до ~1–3 м³. Может обслуживать один дом или несколько близких объектов небольшой интенсивности | Компактность, герметичность, возможность разместить даже в ограниченном пространстве. Обеспечивает автономную канализацию дома независимо от рельефа участка. Относительно простая установка, большинство моделей полностью автоматизировано | Ограниченная производительность – не рассчитана на большие потоки. Требует подключения к электросети. Необходима периодическая очистка от осадка. При неверном расчёте объёма может часто включаться насос (повышенный износ) |
| Промышленная КНС (для предприятий, поселков, ЖКХ) | Масштабная насосная станция с большим резервуаром (десятки кубометров и более) из прочных материалов (стеклопластик, ж/б, сталь). Оснащается несколькими мощными насосами (2–4 и более, с резервными агрегатами) и продвинутой системой автоматики (дистанционный мониторинг, аварийное оповещение). Может включать предварительную механическую очистку (решётки, дробилки) для защиты оборудования | Высокая производительность и напор – способна перекачивать большой объём сточных вод на большие расстояния. Надёжность за счёт резервирования насосов и электропитания. Может обслуживать сразу группу объектов (например, целый микрорайон). Предусмотрена защита от агрессивных сред, адаптация под специфические стоки | Очень высокая стоимость оборудования, монтажа и эксплуатации. Сложность обслуживания – требует обученного персонала, регулярного технического надзора. Необходимы мероприятия по обеспечению бесперебойного электроснабжения (генераторы, ИБП). При выходе из строя без резервирования возможны экологически опасные аварии |
| Ливневая КНС (дренажная, дождеприёмная) | Специализированная насосная станция для дождевых и талых вод. Имеет крупный приёмный резервуар для накопления ливневого стока во время осадков. Оснащается, как правило, дренажными или фекальными насосами с повышенной пропускной способностью для перекачки воды с примесями песка, мусора. Чаще устанавливается в низких точках рельефа, на дождеприёмниках, возле тоннелей, подземных паркингов и т.п. | Предотвращает подтопления территорий: автоматически откачивает дождевую воду при ливнях. Работает по мере необходимости, экономя ресурс насосов и электроэнергию (пуски по датчику уровня). Способна перекачивать большой объём воды за короткое время, защищая инфраструктуру от затоплений | Нерегулярный режим работы: при длительном отсутствии осадков вода в резервуаре может застаиваться, требуется очистка чтобы избежать запаха. Попадание крупного мусора (листья, ветки) может вывести насос из строя без предварительной решётки. Требует сезонного обслуживания (очистки от наносов, песка). Эффективность сильно зависит от правильного расчёта объёма – недостаточный объем бака приведёт к переливам при сильном ливне |
| Примечание: Помимо вышеперечисленных, существуют и другие классификационные варианты КНС (например, специальные насосные установки для канализационных очистных сооружений, мобильные насосные станции и др.), однако в контексте большинства проектов встречаются именно бытовые, промышленные и ливневые типы | |||
Области применения КНС
Канализационные насосные станции применяются практически во всех сегментах, где стоки нужно поднять выше точки приёма или отвести на расстояние вопреки рельефу
Частные дома и коттеджи
Обязательны при подвальных санузлах или удалённости от магистрального коллектора; КНС подаёт стоки в септик или центральную сеть. Без установки владельцы вынуждены использовать выгребные ямы
Коттеджные посёлки и жилые комплексы
Групповые станции собирают стоки от множества домов и перекачивают их в централизованную систему или на очистные сооружения

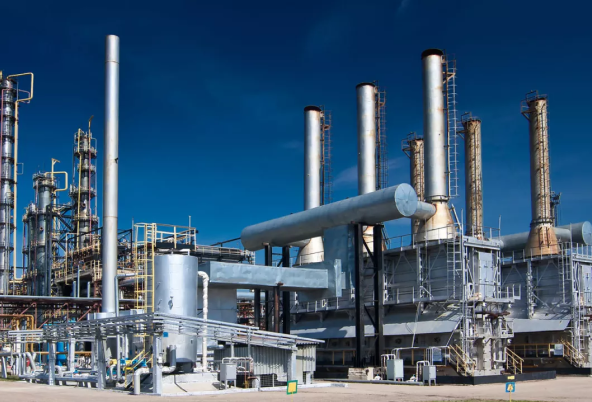

Промышленные предприятия
Заводы, пищевые и химические производства используют КНС для отвода специфических стоков (масла, реагенты, органика) на локальные или внешние очистные

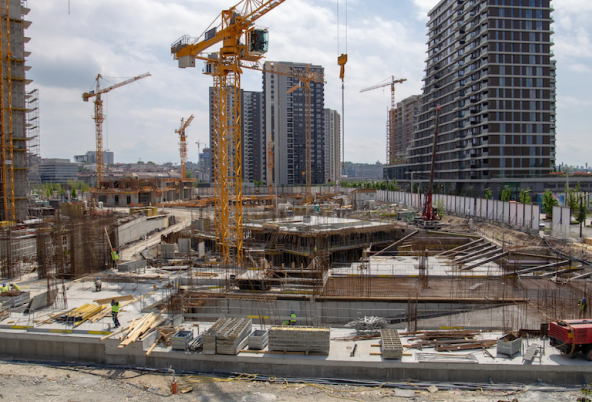

Строительные площадки
Временные насосные станции поддерживают сухость котлованов, откачивают грунтовые и ливневые воды
Городская ливневая канализация
Стационарные и мобильные КНС защищают низинные районы, тоннели, подземные переходы от затопления в периоды сильных осадков
Сельское хозяйство
Используются для перекачки навозных стоков и жидких отходов животноводческих комплексов, автоматизируя санитарную очистку помещений
На практике КНС применима в любой ситуации, когда загрязнённую воду нужно переместить из низкой точки в более высокую или удалённую, а гравитационный уклон обеспечить нельзя
Примеры применения КНС
- Частный дом с подвалом
Санузел и прачечная расположены ниже отметки центральной канализации. Компактная бытовая КНС установлена за выпуском из сантехнических приборов и автоматически подаёт стоки в уличный коллектор. Без станции использование подземного санузла было бы невозможно
- Коттеджный посёлок без центральной канализации
Группа из ~30 домов отводит стоки в общую промышленную КНС: подземный резервуар ~50 м³ с тремя насосами (2 рабочих + 1 резервный) перекачивает накопленный объём по напорному трубопроводу длиной около 2 км до ближайшей точки городской сети. Так решается канализование поселка без устройства глубоких самотёчных коллекторов
- Пищевое производство
Ежедневно образуются сточные воды с органикой и моющими средствами. Установлена КНС с двумя насосами 100 м³/ч каждый, корзинной решёткой для улавливания остатков и химстойким стеклопластиковым корпусом. Автоматика запускает насосы по уровню; стоки направляются на локальные очистные, что помогает соблюдать экологические нормативы
- Городской дождевой коллектор
В низинной части города смонтирован подземный резервуар-накопитель 20 м³ с тремя дренажными насосами. При ливне уровень быстро растёт; автоматика запускает насосы и перекачивает воду за дамбу, предотвращая подтопление улиц и тоннелей. После осадков станция останавливается
Рекомендации по выбору и эксплуатации КНС
Чтобы КНС служила долго и безотказно, соблюдайте несколько практических правил
- Привлекайте профессионалов
Проектирование и подбор КНС лучше поручить профильным специалистам. Они рассчитают приток, напор, диаметр труб, рабочий объём и схему автоматики, подберут материалы корпуса и тип насосов. Монтаж также стоит доверить квалифицированной бригаде: правильная геометрия, анкерение, герметизация вводов и корректное подключение кабелей напрямую влияют на надёжность
- Не экономьте в ущерб качеству
Дешёвые материалы и отсутствие антикоррозионной защиты быстро приводят к протечкам и авариям. Предпочтительны корпуса из нержавеющей стали, стеклопластика или качественного пластика, рассчитанного на давление грунта и химическую агрессию сточных вод. Проверяйте наличие сертификатов и климатического исполнения (морозостойкость, устойчивость к УФ, агрессивным средам)
- Правильная эксплуатация
Соблюдайте регламент обслуживания. Для малых и средних КНС разумная практика: визуальный контроль индикации и притока – регулярно; очистка корзин и проверка поплавков – не реже 1 раза в месяц при активной эксплуатации; общий технический осмотр минимум 1 раз в квартал; на нагруженных объектах – чаще. Периодически удаляйте осадок из резервуара. Заключение договора сервисного обслуживания с профильной организацией снижает риск незаметных отказов. Не отключайте автоматику без необходимости; не сбрасывайте в систему крупногабаритный мусор, тряпки, пластик и иные предметы, не предназначенные для измельчения; не нагружайте крышку станции тяжёлыми предметами, если она не рассчитана на нагрузку
- Контроль и безопасность
Оснастите КНС аварийной сигнализацией: датчик высокого уровня, световой/звуковой сигнал, удалённое оповещение (SMS, интернет-мониторинг, диспетчерский пульт). Предусмотрите возможность ручной или аварийной откачки через отдельный патрубок – это позволит быстро подключить переносной насос при отказе основного оборудования или длительном отключении электроэнергии
- Резервирование и запасные части
Храните резервный насос (если не установлен штатно) и комплект расходников: поплавки, уплотнения, предохранители. Для круглосуточно работающих станций планируйте профилактическую замену насосов по наработке часов. На критически важных объектах резервирование электропитания (дизель-генератор, ИБП) и дублирование сигнализации — обязательны
Соблюдение этих рекомендаций повышает надёжность, продлевает ресурс оборудования и снижает эксплуатационные затраты. Добротная КНС при правильном обслуживании служит 10–20 лет и более
Заключение
Канализационные насосные установки прочно вошли в практику современного строительства и коммунальной инфраструктуры, позволяя отводить сточные воды даже в самых сложных условиях. Если рельеф или удалённость объекта не позволяют стокам течь самотёком, КНС становится рабочим решением. В статье мы разобрали назначение, основные типы, критерии выбора, области применения и рекомендации по эксплуатации
Для каждого проекта важно подобрать подходящую конфигурацию: небольшому дому достаточно компактной бытовой КНС, а посёлку или заводу потребуется промышленная станция повышенной производительности. При необходимости внедрения КНС в систему канализации обращайтесь к специализированным компаниям и поставщикам насосного оборудования: эксперты помогут рассчитать приток, напор, подобрать корпус, насосы, автоматику и обеспечить сервис
