Автоматика
Автоматика – это совокупность устройств и механизмов, способных автоматически управлять оборудованием и технологическими процессами без непосредственного участия человека. Проще говоря, автоматика следит за заданными параметрами (давлением, температурой, уровнем и т.п.) и самостоятельно включает, регулирует или отключает оборудование по определённому алгоритму
Такие системы повсеместно используются для повышения эффективности, безопасности и надёжности работы инженерных и производственных комплексов – от бытового водоснабжения до крупных промышленных предприятий. В данном экспертном материале рассмотрим, что такое автоматика, какие бывают системы автоматики, как они классифицируются, их виды и типы, преимущества и недостатки, области и примеры применения, а также дадим рекомендации, как выбрать и эксплуатировать оборудование автоматики оптимально под ваши задачи
Типы и классификация систем автоматики
Системы автоматики можно классифицировать по разным признакам – по сфере применения, по назначению, по технической сложности и принципу действия. Рассмотрим основные типы автоматики и их особенности:
- Автоматика инженерных систем
сюда относится автоматика для насосов, насосных станций и систем водоснабжения, автоматика для вентиляции, котлов отопления, кондиционирования и других коммунально-бытовых систем. Такие системы автоматики обеспечивают автономную работу инженерного оборудования здания. Например, насосная автоматика контролирует давление воды и автоматически включает/выключает насосы, а автоматика котла регулирует горелку и температуру теплоносителя в системе отопления. Инженерная автоматика широко применяется в частных домах, офисных и жилых зданиях, позволяя сделать водоснабжение и отопление полностью автоматическими и безопасными - Пожарная автоматика
Комплекс автоматических систем противопожарной защиты. Система пожарной автоматики включает пожарную сигнализацию (датчики температуры и дыма, панели оповещения), системы автоматического пожаротушения (спринклеры, дренчеры, жокей-насосы, системы дымоудаления и другие средства). Их задача – автоматическое обнаружение возгорания, оповещение людей и запуск средств тушения и противодымной защиты без участия человека . Системы пожарной автоматики устанавливаются на объектах различного назначения – от жилых домов до производственных цехов – и реагируют мгновенно при возникновении пожара, что спасает жизни и имущество - Промышленная автоматика
Это автоматизация технологических процессов на производстве, в энергетике, на транспорте и других отраслях промышленности. Промышленная автоматика охватывает системы управления станками, конвейерами, роботомеханизмами, технологическими установками (например, насосными агрегатами на заводах, компрессорами, печами). В промышленной автоматике активно используются контроллеры, датчики и приводы, объединённые в автоматические системы управления технологическими процессами (АСУ ТП). Такие системы позволяют поддерживать заданные параметры процессов (давление, скорость, температуру и др.) с высокой точностью и без вмешательства оператора. Промышленная автоматика повышает производительность, обеспечивает стабильность качества продукции и снижает человеческий фактор в сложных или опасных операциях - Противоаварийная автоматика
Специальные автоматические устройства, предназначенные для предотвращения аварийных ситуаций и защиты оборудования. Противоаварийная автоматика устанавливается в энергосистемах, на промышленных объектах, в котельных и других комплексах, где есть риск аварии при выходе параметров за безопасные пределы. Например, в электроэнергетике противоаварийная автоматика следит за перегрузками сети и может автоматически отключить часть нагрузки или генераторов, чтобы предотвратить аварию . В котельных и тепловых пунктах противоаварийная автоматика отключит подачу топлива при перегреве котла или погаснет горелка при отсутствии тяги. Таким образом, эти системы служат «технической защитой» оборудования и людей, минимизируя последствия нештатных ситуаций - Техническая автоматика и КИП
Под этим понимается комплекс технических средств автоматики и контрольно-измерительных приборов (аббревиатура КИПиА). Приборы и автоматика неразрывно связаны: датчики измеряют параметры (температуру, давление, уровень, расход и др.), а автоматические устройства (регуляторы, реле, контроллеры) на основании этих данных управляют исполнителями. Техническая автоматика – это фундамент любой автоматизированной системы: термостаты, манометры, реле давления, частотные преобразователи, электромагнитные клапаны, программируемые контроллеры и т.д. Например, в нефтегазовой отрасли к средствам КИПиА относятся датчики давления и регуляторы давления, автоматика котельных, и прочие устройства . Таким образом, техническая автоматика – это весь арсенал оборудования, из которого строятся как простые локальные схемы, так и комплексные системы автоматического управления
Отметим, что подобное разделение условно: на практике системы автоматики часто объединяют несколько функций. Например, автоматика насосной станции водоснабжения может одновременно относиться к инженерной (обеспечивает подачу воды) и к противоаварийной (защищает насосы от сухого хода и перегрузки). Главное – автоматика охватывает все сферы, где требуется надёжное автоматическое управление процессами
Основные компоненты и оборудование автоматики
Для построения систем автоматики используется широкий спектр оборудования. Рассмотрим основные приборы и устройства автоматики, из которых обычно состоит любой комплект автоматики:
Датчики и измерительные приборы
Они являются «органами чувств» автоматической системы, непрерывно измеряя контрольные параметры. Сюда относятся термометры и термодатчики (для измерения температуры), манометры и датчики давления, датчики уровня жидкости (поплавковые, гидростатические), расходомеры, газоанализаторы и т.д. Например, датчики давления в системе водоснабжения передают данные о текущем давлении воды контроллеру, а термодатчики в котле фиксируют температуру теплоносителя. Без достоверных датчиков автоматика «ослепнет», поэтому при построении системы важно правильно подобрать и установить приборы измерения

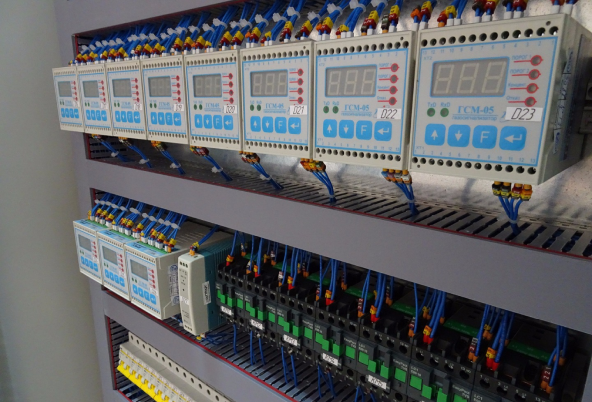

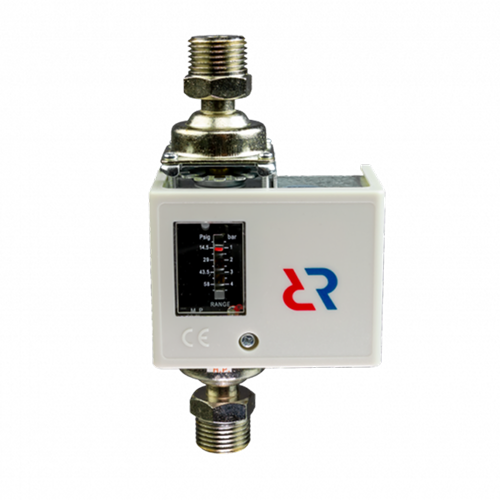

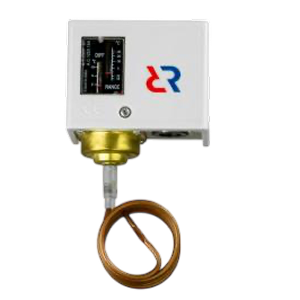

Регулирующие и коммутационные устройства (реле и контроллеры)
Эти устройства можно назвать «мозгами» и «нервной системой» автоматики. Простые системы часто используют реле – например, реле давления или реле температуры, которые замыкают или размыкают электрическую цепь при достижении заданного значения. Реле обеспечивают автоматику включения или отключения оборудования: так, реле давления запускает насос при падении давления воды ниже нормы и останавливает при превышении верхнего предела. Более сложные системы содержат контроллеры – электронные блоки управления с микропроцессором (например, программируемые логические контроллеры – ПЛК). Контроллер обрабатывает сигналы от датчиков, выполняет заложенный алгоритм и управляет исполнительными механизмами через выходные реле или транзисторы. Современные контроллеры позволяют гибко программировать логику работы автоматики, настраивать режимы, подключать приборы и автоматику в единую сеть, передавать данные на диспетчерский пункт (SCADA-систему). Таким образом, реле – это компонент для простого граничного управления, а контроллеры – для интеллектуального многозадачного
Исполнительные механизмы
Это «рабочие органы», на которые автоматика воздействует для непосредственного изменения параметров процесса. К ним относятся электродвигатели насосов, клапаны и задвижки с электроприводом, горелки котлов с автоматическими модуляторами, нагревательные элементы, компрессоры и т.п. Исполнительные механизмы могут включаться напрямую (например, электродвигатель насоса через пускатель) или плавно регулировать свой режим. Автоматика управляет ими через сигналы включения/выключения или задания параметров (например, изменение скорости вращения двигателя)
Пуско-защитная аппаратура
Для работы мощного оборудования автоматика включает специальные устройства плавного пуска и защиты. Пример – устройства плавного пуска для электродвигателей, которые разгоняют мотор постепенно, снижая пусковой ток и ударные нагрузки на насос и сеть. Также широко применяется частотный преобразователь (частотник) – прибор, который изменяет частоту и напряжение питания двигателя, позволяя регулировать его скорость. Автоматика с частотным преобразователем особенно эффективна для насосов и вентиляторов: можно плавно поддерживать заданное давление или расход, экономя энергию. К пуско-защитным устройствам относятся и тепловые реле, предохранители, реле контроля напряжения, автоматические выключатели – они защищают оборудование от перегрузок, коротких замыканий, пропадания фазы и других ненормальных режимов. Таким образом, современный блок автоматики нередко включает в себя и частотный преобразователь, и реле защиты, и другие опции для безопасной эксплуатации
Человеко-машинный интерфейс
Хотя задача автоматики – минимизировать участие человека, оператору требуется возможность контроля и настройки. Для этого служат панели управления, пульты автоматики и индикаторы. Простые системы могут иметь только сигнализационные лампы и кнопки на щите автоматики, тогда как сложные оснащаются сенсорными панелями (HMI) или дисплеями контроллеров, где отображаются параметры и статус системы. Через панель оператор может задать уставки, переключить режимы работы, посмотреть аварийные сообщения. Удалённый мониторинг и управление тоже набирают популярность – многие контроллеры поддерживают связь по сети, что позволяет наблюдать за системой через компьютер или смартфон. Таким образом, хороший комплект автоматики включает не только сами автоматические устройства, но и удобные средства их настройки и контроля человеком

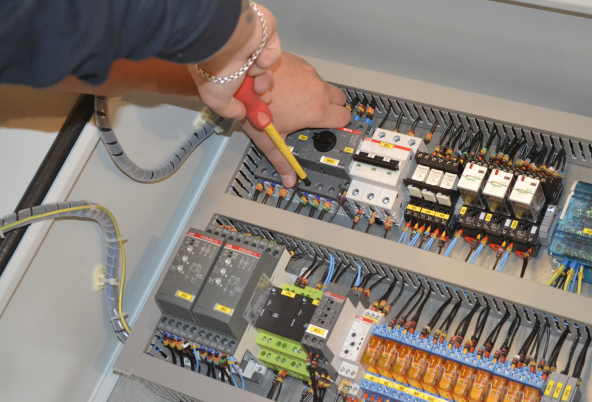

Все вышеперечисленные компоненты обычно монтируются в единый узел – шкаф управления или щит автоматики, о чём мы поговорим отдельно. Важно понимать, что автоматика – это комплекс оборудования, где каждый элемент (датчик, контроллер, привод) выполняет свою роль. Грамотно подобранные и настроенные приборы, соединённые в единую систему, позволяют реализовать надёжное автоматическое управление практически любым техническим процессом
Шкафы автоматики, щиты и пульты управления
Для размещения и соединения всех элементов автоматической системы используются специальные конструкции – шкафы автоматики (они же шкафы управления и автоматики). Шкаф автоматики представляет собой металлический (реже пластиковый) корпус, внутри которого установлены все основные компоненты: контроллеры или релейная логика, пускатели, частотные преобразователи, блоки питания, клеммные колодки, реле и автоматика защиты, а снаружи часто выведены органы управления (тумблеры, кнопки, индикаторы, дисплей). Щит автоматики – близкое понятие; порой различают, что щит может быть открытой панелью (например, настенный щит с прибором), а шкаф – закрытая тумба с дверцей, однако в обиходе эти термины используются как синонимы. Задача шкафа управления – объединить все устройства в единый комплект автоматики, защитить их от внешних воздействий (пыль, влага, посторонние вмешательства) и обеспечить удобство обслуживания

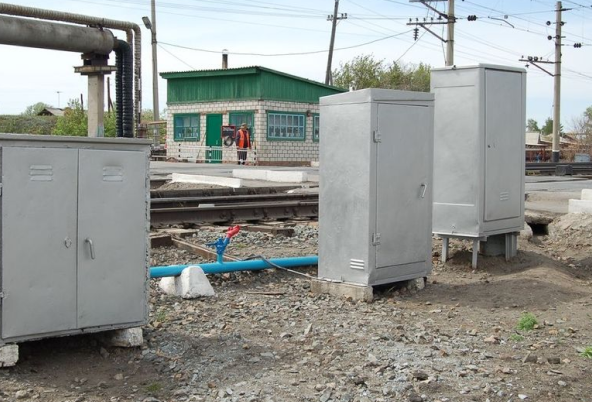

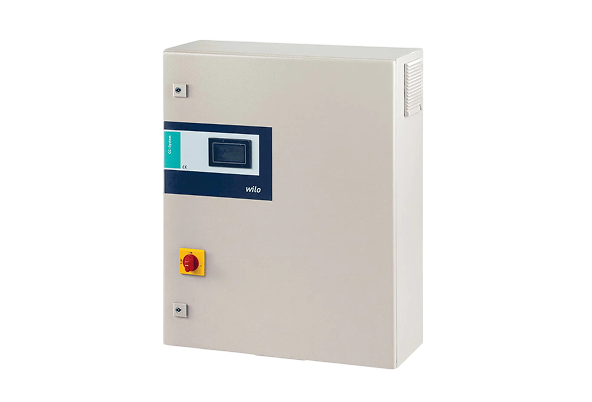

Шкафы автоматики
Бывают самых разных типов и размеров – от небольших боксов для настенного монтажа (например, шкаф автоматики для одного насоса) до больших напольных шкафов, куда помещается аппаратура управления целой насосной станцией или котельной. Существуют специализированные шкафы: например, шкафы управления пожарными насосами, шкафы автоматического ввода резерва (АВР) для переключения питания на резервное при пропаже основного и т.д. Конкретная начинка шкафа зависит от задачи: так, шкаф автоматики насосной установки для водоснабжения будет включать преобразователи частоты, реле давления, контроллер, контакторы для каждого насоса, а шкаф автоматики котла оснащён горелочным контроллером, датчиками безопасности, электромагнитными клапанами газа и т.д
Пульт автоматики
Под пультом могут понимать как стационарный щит (например, центральный пульт управления котельной), так и выносной пульт дистанционного управления. Современные системы позволяют организовать пульт оператора с сенсорным экраном, где отображается мнемосхема и параметры работы всей системы. Пульт или панель оператора обычно связывается с основным шкафом автоматики по коммуникационному интерфейсу. В более простом понимании, пульт автоматики – это и есть внешний интерфейс шкафа: те самые кнопки «Пуск/Стоп», переключатели режимов («Ручной/Автоматический»), аварийная сигнализация. Без чётко продуманного пульта эксплуатация автоматической системы была бы затруднена, ведь человеку всё равно необходимы средства наблюдения и вмешательства
Таким образом, шкафы управления и автоматики являются неотъемлемой частью инфраструктуры автоматических систем. При проектировании автоматики важно грамотно выполнить компоновку шкафа: разделить цепи управления и силовые, обеспечить удобный доступ к элементам для обслуживания, соблюсти стандарты электробезопасности. Надёжный шкаф – залог долговечной и безопасной работы системы автоматики оборудования
Автоматика для насосных систем водоснабжения
Одной из наиболее востребованных областей применения является автоматика для насоса и насосных станций водоснабжения. Насосная автоматика решает задачу автоматической подачи воды и поддержания давления в системе без участия человека. Типичный пример – автономный водопровод в загородном доме, где колодезный или скважинный насос снабжается блоком автоматики, обеспечивающим его автоматическое включение при расходе воды и отключение при достижении нужного давления. Благодаря этому из крана всегда течёт вода с требуемым напором, а насос не работает зря в холостую
Автоматика для погружного насоса (скважинного или колодезного) обычно включает датчик давления или протока в водопроводе и блок управления насосом. Самый простой вариант – механическое реле давления + гидроаккумулятор (резервуар для воды). Реле настроено на диапазон давлений: например, ниже 2 бар – включить насос, выше 3 бар – выключить. Такая схема обеспечивает базовую автоматику насосной станции, но имеет ограничения: возможны гидроудары, давление «плавает» между порогами, требуется достаточно большой бак. Тем не менее, для небольших систем это надёжное и недорогое решение
Более современный вариант – электронный блок автоматики для насоса, известный как прессостат или контроллер насосной станции. Он сочетает функции нескольких устройств: электронное реле давления, датчик потока, защита от сухого хода и пр. Автоматика скважинного насоса на базе такого блока (например, Italtecnica, Джилекс «Поток» и др.) работает без большого гидроаккумулятора: при открытии крана контроллер по падению давления и появлению потока включает насос, а при закрытии – отключает. Также он защитит насос от работы без воды (если скважина опустела). Автоматика для колодца или неглубокой скважины часто строится именно на таких электронных блоках – это компактно, монтаж занимает минимум места, давление поддерживается стабильнее. Недостаток – зависимость от электроники: такие блоки чувствительны к качеству электропитания, боятся грозовых перенапряжений, и при выходе из строя их ремонт сложнее, чем замена простого реле
Наиболее продвинутый уровень – насосная автоматика с частотным преобразователем. В этом случае двигатель насоса питается через инвертор, который может плавно менять обороты. Контроллер (встроенный в преобразователь частоты или отдельный ПЛК) считывает давление с датчика и регулирует частоту так, чтобы поддерживать давление постоянно на заданном уровне. Например, задали 3 бар – автоматика сама подстроит скорость насоса под текущий разбор воды. При малом расходе насос замедлится, при большом – ускорится. Автоматика насосной станции на базе частотника обеспечивает максимальный комфорт (давление постоянное), экономит электроэнергию (нет лишней работы насоса на перелив), продлевает ресурс оборудования (плавный пуск/останов без гидроударов). Из минусов – высокая цена и сложность настройки, необходимость защитить электронику от перегрева, пыли, влаги. Тем не менее, для систем водоснабжения больших коттеджей, коммерческих объектов или многоквартирных домов автоматика с частотным приводом становится стандартом
Не следует забывать и о дополнительных аспектах автоматики для воды. К ним относится защита от аварий: реле сухого хода (отключает насос при отсутствии воды во всасывающем трубопроводе, чтобы предотвратить перегрев), датчики уровня в резервуарах (контролируют заполнение, не давая насосам работать, если резервуар пуст или переполнен), обратные клапаны (предотвращают обратный ток воды). Совместно они образуют комплект автоматики насосной установки, гарантирующий бесперебойную и безопасную работу. Например, скважинная автоматика нередко продаётся комплектом: шкаф управления насосом, включающий пускатель, реле контроля напряжения, клеммы для датчиков уровня, и сами датчики уровня для скважины и резервуара
Автоматика насосной установки повышения давления в водопроводе – отдельный случай. В многоэтажных зданиях или на производстве применяют повысительные насосы с автоматическим управлением. Шкаф автоматики таких насосов обычно содержит частотный преобразователь или каскадное реле, чтобы при падении давления в магистрали включать дополнительный насос или увеличивать обороты. Тем самым поддерживается стабильный напор в сети, независимо от разбора воды. Автоматика систем водоснабжения может быть очень сложной, если в ней несколько насосов (основной, резервный, пиковой нагрузки): тогда контроллер реализует алгоритм чередования насосов, их поочерёдного ввода в работу при росте потребления, а также автоматический ввод резерва при отказе одного агрегата. Все эти умные функции – часть современной противоаварийной автоматики насосных станций: система сама реагирует на сбои (например, переведёт работу на резервный насос при перегрузке основного или при отключении электричества запустит дизель-генератор через АВР)
Пример работы насосной автоматики
Открылся кран в доме – упало давление в системе, датчик давления это зафиксировал, автоматика включения насоса сработала и запустила электронасос. Вода пошла из скважины, напор восстановился до уставки 3 бар – контроллер остановил насос. Всё произошло автоматически, пользователь только открыл и закрыл кран. Одновременно автоматика следила, чтобы насос не перегрелся: контролировала ток двигателя, температуру (если есть датчик), наличие воды. Если вдруг пропало электропитание, блок автоматики мог переключиться на резерв (если предусмотрено ИБП или генератор). В итоге вода подаётся автоматически и безопасно – этим и ценна насосная автоматика
Суммируя, автоматика для насоса скважины или колодца является необходимым элементом автономного водоснабжения. Она избавляет от ручного включения насосов, предохраняет насосное оборудование от поломок, обеспечивает комфортное и экономичное использование воды. При выборе насосной автоматики следует учитывать мощность и тип насоса, необходимый функционал (будет ли использоваться частотник или достаточно реле), наличие защиты от сухого хода, объём гидроаккумулятора. Грамотно подобранная водяная автоматика прослужит долгие годы, сводя к минимуму обслуживание насосной системы
Автоматика для котлов и систем отопления
В системах отопления автоматика котла играет ключевую роль – она обеспечивает безопасную и эффективную работу котельного оборудования. Автоматика для котлов представляет собой совокупность устройств, отвечающих за розжиг и контроль пламени, регулировку мощности горелки, поддержание заданной температуры теплоносителя, а также за отключение котла при аварийных ситуациях. По сути, автоматика котла – это передовые технологии и практичные решения, позволяющие повысить производительность и безопасность системы отопления. Без автоматических регуляторов сегодня немыслимы современные газовые и дизельные котлы, твердотопливные котельные, электронагревательные установки

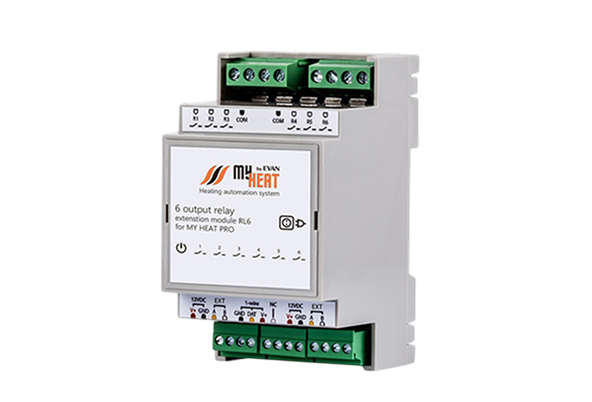

Автоматика котлов отопления включает несколько важных компонентов. Прежде всего, это блок управления горелкой – для газовых котлов он контролирует подачу газа и воздуха, выполняет автоматический розжиг (через электронный или пьезо розжиг) и следит за наличием пламени с помощью датчика (фотодатчика или ионизационного электрода). Если пламя погасло или не разгорелось, автоматика немедленно перекрывает газ – это критическая функция безопасности, предотвращающая скопление газа. Далее, термостат или электронный терморегулятор поддерживает температуру воды в котле: сравнивает текущую температуру с заданной и управляет режимом горения. В простейшем случае это механический термостат, в продвинутом – микропроцессорный контроллер, который модулирует пламя плавно. Автоматика котла обычно имеет и защитные датчики: предельный термоограничитель (выключает котёл при перегреве воды сверх нормы), датчик тяги в дымоходе (останавливает котёл при отсутствии тяги, чтобы угарный газ не пошёл в помещение), датчик утечки газа (может подключаться внешне). Для водогрейных котлов также актуальна автоматика циркуляционных насосов – контроллер управляет насосом системы отопления, включая его только при нагретом котле, а также может регулировать скорость насоса (частотным приводом) для поддержания дельты температур
Существуют комплекты автоматики для котла, используемые при модернизации старых котлов или сборке котельной. Например, для твердотопливных котлов ставят блок автоматики с вентилятором наддува и электронным термоконтроллером: он сам поддувает воздух, чтобы регулировать интенсивность горения, и включит насос отопления в нужный момент, не давая котлу закипеть. Для газовых котлов прежних поколений есть комплекты автоматического управления, включающие газовый клапан с электромагнитным приводом, блок розжига, датчики и контроллер – такая система автоматики может значительно повысить безопасность котла, избавив от необходимости ручного розжига и постоянного присутствия кочегара
Автоматика котлов – это не только удобство, но и обязательное требование безопасности. Современные газовые котлы оснащены многоуровневой автоматической защитой, поэтому пользоваться ими может неподготовленный человек без риска. Автоматика котла следит за всеми опасными факторами: перегрев, погасание пламени, падение давления газа, прекращение циркуляции воды – во всех случаях она либо предпринимает корректирующее действие (например, выключает горелку) либо блокирует работу и сигнализирует о неисправности. Благодаря этому вероятности аварий значительно снижены
Отдельно можно упомянуть автоматику котельных – комплексное управление всей котельной установкой. В крупной котельной с несколькими котлами автоматическая система (часто на базе промышленного контроллера) выполняет диспетчеризацию: включает резервный котёл при росте теплопотребления, регулирует температуру по погоде (связь с уличным датчиком температуры), управляет насосами подпитки, питательными насосами в паровых котлах, системами вентиляции и дымоудаления. Такая промышленная автоматика для котельной часто интегрируется в общий диспетчерский пульт, откуда оператор может наблюдать за всеми параметрами – от температуры воды до состояния горелок
Автоматика для котла используется в самых разных местах: от частных домов и квартир (для автономных котлов отопления) до коммерческих зданий (офисы, торговые центры, гостиницы) и промышленных объектов. Везде её цель – обеспечить стабильное, экономичное и безопасное теплопотребление. Например, в многоквартирном доме с крышной котельной автоматика котлов поддерживает график температуры в зависимости от погоды, ночью снижает температуру (экономия топлива), а при достижении комфортных условий – отключает один из котлов. Без автоматики такое гибкое управление невозможно. В результате жильцы получают стабильное отопление, а ресурс котлов расходуется оптимально
Автоматика на котле может также подразумевать пользовательские устройства, например, комнатные термостаты и программаторы. Они устанавливаются в помещении и связаны с котловой автоматикой, позволяя задавать комфортную температуру воздуха и расписание работы отопления. Котёл будет автоматически менять режим по сигналам комнатного термостата, что тоже является частью общей системы автоматики дома
С точки зрения пользователя
Автоматика котла во многом определяет удобство эксплуатации системы отопления. Современные отопительные котлы – это фактически интеллектуальные устройства: достаточно выставить нужную температуру, и встроенный микропроцессор сам решит, когда включить горелку, какой мощности пламя поддерживать, когда отключиться. Пользователь может вообще не заходить в котельную – система автоматики сделает всё сама и даже сообщит о неполадке кодом ошибки на дисплее
Подводя итог, автоматика для котлов – обязательный элемент любой современной системы отопления. Она не только облегчает жизнь владельцу, но и заметно повышает безопасность (защита от перегрева, утечек, взрывов) и экономичность (точная поддержка температуры исключает перерасход топлива). При выборе автоматики для котла (если она не встроена) важно учитывать совместимость с типом котла и топлива, необходимый функционал (нужны ли программируемые режимы, удалённый доступ) и условия эксплуатации. Например, для влажных помещений следует выбирать блоки автоматики в защищённом исполнении (IP54 и выше), для сложных систем – контроллеры с расширенными возможностями. Грамотно выбранная автоматика котла позволит работать вашему отопительному оборудованию эффективно и надёжно на протяжении всего срока службы
Пожарная автоматика и системы безопасности
В системах отопления автоматика котла играет ключевую роль – она обеспечивает безопасную и эффективную работу котельного оборудования. Автоматика для котлов представляет собой совокупность устройств, отвечающих за розжиг и контроль пламени, регулировку мощности горелки, поддержание заданной температуры теплоносителя, а также за отключение котла при аварийных ситуациях. По сути, автоматика котла – это передовые технологии и практичные решения, позволяющие повысить производительность и безопасность системы отопления. Без автоматических регуляторов сегодня немыслимы современные газовые и дизельные котлы, твердотопливные котельные, электронагревательные установки

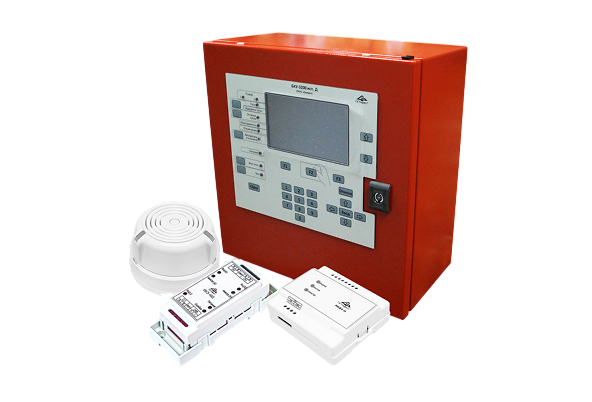

Пожарная автоматика – это отдельная категория автоматических систем, предназначенных для обнаружения и тушения пожаров. Как уже отмечалось, система пожарной автоматики представляет собой комплекс технических средств, которые включают в себя пожарную сигнализацию, системы оповещения, а также активные установки для пожаротушения и противодымной защиты. Рассмотрим основные элементы и принцип действия этих систем
Система пожарной сигнализации (СПС). Это «нервная система» пожарной автоматики, состоящая из сети датчиков-извещателей, контрольной панели (приёмно-контрольного прибора) и оповещателей. Датчики устанавливаются в помещениях и постоянно мониторят признаки пожара – дым (дымовые извещатели), резкий рост температуры (тепловые извещатели), появление пламени (оптические извещатели пламени) или наличие газа (газовые датчики). Если хотя бы один датчик сработал, сигнал поступает на центральный прибор, который автоматически переходит в тревожный режим. Он включает звуковые и световые оповещатели (сирены, говорящие оповещатели, табло «Выход»), чтобы предупредить людей, и может передать сигнал на пульт пожарной охраны. Одновременно запускаются сценарии управления оборудованием здания – например, система пожарной автоматики отключит вентиляцию, лифты переведёт на первый этаж, разблокирует эвакуационные выходы, включит освещение аварийных выходов. Всё это происходит без участия человека по заранее заданной программе, как только автоматика «решит», что возник пожар
Автоматическое пожаротушение. Если объект оснащён активными средствами тушения – они тоже входят в пожарную автоматику. Самые распространённые – спринклерные и дренчерные установки (водяные). Спринклеры – это разбрызгиватели, которые обычно закрыты тепловым замком (колбочкой с жидкостью). При нагреве от огня колбочка лопается и спринклер начинает распылять воду. Спринклерные системы срабатывают автономно от температуры, поэтому их иногда выделяют как отдельный класс автоматических устройств. Дренчеры – открытые оросители, которые приводятся в действие по команде автоматики (электромагнитный клапан открывается при сигнале от центрального прибора). Также существуют газовые, порошковые, пенные установки – их пуск обычно осуществляется автоматически по сигналу пожарной панели, если подтверждено возгорание. Например, в серверной комнате датчики дыма обнаружили загорание, через заданную задержку (чтобы люди успели покинуть помещение) автоматика запускает модуль газового тушения, и огонь подавляется инертным газом без участия пожарных

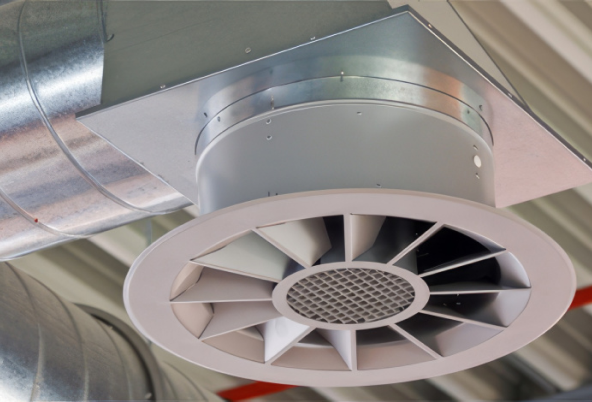

Системы противодымной вентиляции. При пожаре не менее опасен дым, чем огонь. Пожарная автоматика зданий включает системы дымоудаления: автоматически открываются дымовые люки, включаются вытяжные вентиляторы, в шахтах лестниц – наоборот, включаются вентиляторы наддува, чтобы создать избыточное давление и не пустить дым. Все эти механизмы тоже управляются автоматически от сигналов пожарной сигнализации. Например, при сработке дымового датчика на этаже 5, автоматика распахнёт окна-дымоудалители на этом этаже и запустит вентилятор, вытягивающий дым наружу
Противопожарные клапаны и двери. В вентиляционных каналах установлены противопожарные клапаны, которые в норме открыты. При пожарной тревоге система пожарной автоматики подаёт команду, и они захлопываются, преграждая путь огню и дыму по воздуховодам. Противопожарные двери на магнитных замках автоматически разблокируются (закрываются под действием доводчиков) – таким образом локализуется пожар в пределах пожарного отсека
Все эти подсистемы объединяются понятием комплекс пожарной автоматики. На крупных объектах управление ими осуществляет единый пульт пожарной автоматики, за которым следят специалисты. Однако при возникновении пожара автоматика должна сработать безотказно сама, поскольку счёт идёт на секунды
Преимущества пожарной автоматики
Раннее обнаружение возгорания и мгновенная реакция позволяют ликвидировать пожар в начальной стадии либо выиграть время для эвакуации. Автоматические системы действуют круглосуточно и гораздо быстрее человека – например, спринклеры могут начать тушение через секунды после превышения критической температуры. В результате ущерб от пожара резко снижается. Система пожарной автоматики является обязательной для большинства зданий по требованиям нормативов
Есть и особенности эксплуатации таких систем. Необходимо регулярное техническое обслуживание: проверки датчиков, испытания насосов пожаротушения, имитация срабатывания для уверенности в работоспособности. К сожалению, известны проблемы: например, ложные срабатывания сигнализации, приводящие к нежелательному пуску системы (заливу воды и порче имущества). По статистике, частые ложные тревоги могут привести к тому, что систему отключают или персонал перестаёт реагировать. Это недостаток пожарной автоматики, о котором нужно помнить – качество монтажа и настройки должно быть высоким, чтобы минимизировать ложные срабатывания. Также системы тушения требуют правильного проектирования: если, скажем, отключить автоматический пуск газа из страха ложного срабатывания, то в реальный пожар тушение не начнётся вовремя
В целом, пожарная автоматика – незаменимая часть безопасности современных зданий. При грамотной эксплуатации (регулярные проверки, обслуживание) она надежно защищает от огня, фактически спасая жизни и имущество без прямого участия человека
Промышленная и противоаварийная автоматика

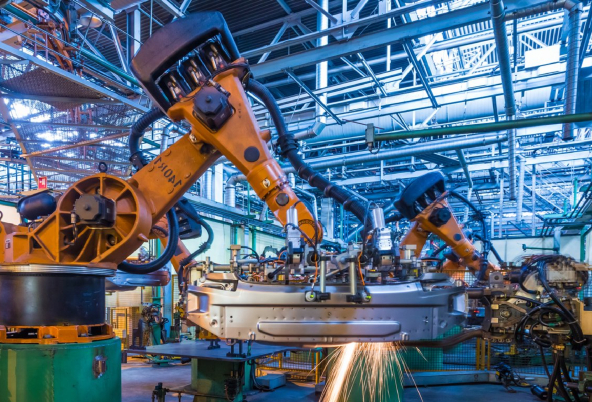

Промышленная автоматика охватывает огромный пласт технологий автоматического управления на предприятиях всех отраслей. В промышленности еще в советское время сложилась система контрольно-измерительных приборов и автоматики (КИПиА) – специальная служба на заводах, отвечающая за эксплуатацию датчиков, регуляторов и систем автоматизации производств. Сегодня промышленная автоматика вышла на новый уровень – цифровые контроллеры, распределённые системы управления, промышленные роботы, искусственный интеллект на производстве
Примеры промышленной автоматики вокруг нас: автоматы на конвейере автомобильного завода, которые сами сваривают кузов; станки с ЧПУ (числовым программным управлением), изготавливающие детали практически без участия оператора; автоматизированные линии розлива на пищевом производстве, где роль человека сведена к наблюдению. На больших химических и нефтеперерабатывающих заводах действуют АСУ ТП – автоматизированные системы управления технологическими процессами. Они состоят из сотен и тысяч датчиков по цехам, управляющих контроллеров, мнемосхем на экранах у операторов. Такая система поддерживает технологические параметры (давление в колоннах, температуру реакторов, уровень в резервуарах) в требуемых пределах, сама переключает насосы, открывает и закрывает клапаны по ходу процесса, т.е. фактически ведет производство. Оператор лишь контролирует и вмешивается при необходимости
Современная промышленная автоматика опирается на программируемые логические контроллеры (ПЛК) и промышленные сети (Modbus, Profibus, EtherCAT и др.), объединяющие оборудование. Особое внимание уделяется противоаварийной автоматике – системам, которые предотвратят развитие аварии, если что-то пошло не так. На опасных производствах (химия, газопереработка, энергетика) применяются системы аварийного останова (Emergency Shutdown System, ESD) – при критических отклонениях эти независимые контроллеры мгновенно останавливают установку, отключают подачу сырья, продувают оборудование инертным газом и пр., чтобы устранить угрозу взрыва или выброса. Например, на компрессорной станции противоаварийная автоматика при чрезмерном поднятии давления мгновенно открывает предохранительные клапаны для сброса газа и отключает компрессоры

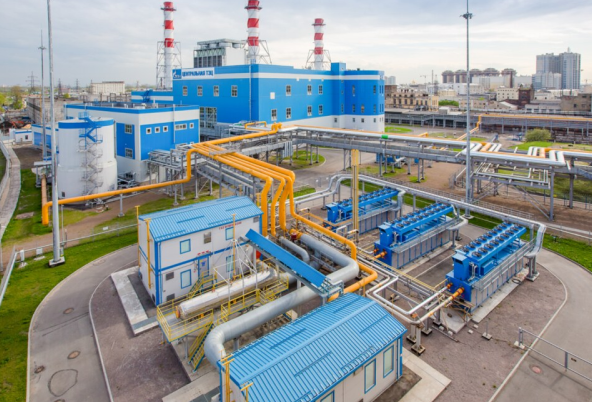

В энергетике (электрические сети, генерация) своя противоаварийная автоматика. Она включает системы частотной и напряженческой защиты, автоматическое отключение поврежденных линий (АВР – автоматический ввод резерва, в данном случае на случай обесточивания части сети), автоматику разгрузки генераторов при угрозе срыва устойчивости системы. Цель – сохранить работоспособность энергосистемы при авариях, например, отделить аварийный участок, чтобы не погасла вся сеть
Техническая автоматика – термин, иногда употребляемый в контексте производственных процессов. Он подчеркивает технические средства автоматизации: датчики, реле, регуляторы. В принципе, промышленная и техническая автоматика – понятия смежные, просто техническая больше акцентирует внимание на аппаратуре, а промышленная – на сфере применения (промышленность). Промышленная автоматика обычно подразумевает замкнутые системы регулирования: поддерживается определенный параметр на заданном уровне автоматически (на основе обратной связи от датчиков). Например, регулятор давления в трубопроводе будет сам прикрывать клапан, когда давление растет, и приоткрывать при падении – непрерывно, плавно, без вмешательства оператора. Таких регуляторов на предприятиях десятки и сотни: давление, температура, уровень, состав смеси – всё это регулируется автоматикой
Преимущества промышленной автоматики
Колоссальное повышение производительности и точности. Машина реагирует быстрее человека, может работать 24/7, не делает ошибок от усталости. Кроме того, автоматизация сложных и опасных операций спасает людей от работы во вредных условиях. Становится возможным управлять целым заводом небольшой командой диспетчеров. В итоге растет качество продукции (минимум брака), снижаются издержки и риски аварий
Однако у промышленной автоматизации есть и особые требования
Надежность и резервирование – на первом месте. Сбой автоматики на производстве может привести к большим потерям или катастрофе, поэтому важнейшие системы дублируются, контроллеры имеют резервные каналы, питание бесперебойное (ИБП, резервные генераторы). Персонал должен быть квалифицированным – инженеры КИПиА, программисты ПЛК, которые могут настроить и отладить алгоритмы. Ещё один аспект – техническое обслуживание автоматики. На заводах для этого существуют регламентные работы: поверка и калибровка датчиков (чтобы показывали точно), проверка работы клапанов, тесты на срабатывание аварийной защиты. Существует даже понятие аварийная броня: некоторые ключевые датчики и автоматика должны продолжать работать и в экстремальных ситуациях. Например, при пожаре на установке может сгореть проводка, но локальный предохранительный клапан сработает механически от перегрева (через легкоплавкую вставку). Это тоже вид автоматики – пассивной, но надёжной
Таким образом, промышленная и противоаварийная автоматика – это нервная система и иммунитет современного производства. Без неё невозможны ни большие объемы выпуска, ни требуемый уровень безопасности. Инженеры постоянно совершенствуют эти системы: внедряются самодиагностика, резервирование, индустриальный Интернет вещей (IIoT), когда датчики и механизмы сами передают данные о своем состоянии. Всё это ведет к концепции «умного завода», где люди задают цели, а автоматика оптимально их реализует
Преимущества и недостатки автоматических систем
Внедрение автоматики даёт многочисленные преимущества – как технические, так и экономические. Перечислим ключевые плюсы использования систем автоматики:
Преимущества
- Повышение эффективности и экономия ресурсов
Автоматика оптимизирует работу оборудования, исключая человеческий фактор и холостые простои. Например, автоматика котла точно дозирует подачу топлива и воздуха, что снижает расход газа и электроэнергии. Насос с частотным приводом потребляет ровно столько электроэнергии, сколько нужно для поддержания давления – никакой избыточной работы. В итоге снижается расход материалов, энергии, сырья, а производительность установки растёт за счёт точной настройки режимов - Продление срока службы оборудования
Автоматические устройства предотвращают нештатные режимы и перегрузки, которые вызывают износ. Плавный пуск мотора снижает ударные нагрузки на механизмы, защита от перегрева выключает устройство прежде, чем оно выйдет из строя. Например, автоматика котла не даст ему вскипеть, а насосная автоматика убережёт насос от работы без воды – всё это значительно продлевает срок службы дорогих агрегатов. Таким образом, вложения в автоматику окупаются меньшими затратами на ремонт и замену оборудования - Удобство и снижение ручного труда
Автоматические системы берут на себя рутинные операции, освобождая персонал. Пользователи могут минимизировать ручное управление благодаря заданным настройкам и программам работы. Больше не нужно бегать включать и выключать насосы или регулировать задвижки – автоматика сделает это сама. В быту это повышает комфорт (к примеру, водоснабжение работает бесперебойно без ведер и насосов вручную), а на производстве – повышает культуру труда, позволяет операторам сосредоточиться на контроле процесса, а не на его непосредственном выполнении - Безопасность и надежность
Автоматика мгновенно реагирует на опасные ситуации, часто гораздо быстрее человека. Она контролирует параметры и не допускает их выхода за аварийные пределы. Защита от перегрева, превышения давления, утечек, противоаварийная автоматика – всё это делает работу систем безопасной. Для человека это значит меньший риск травм и аварий, а для производства – снижение простоев и аварийных повреждений. Например, при внезапном падении давления масла автоматика немедленно остановит станок, предотвращая заклинивание. Без автоматики оператор мог бы не успеть среагировать - Гибкость и контроль
Современные системы позволяют тонко настраивать алгоритмы, программировать режимы и даже применять удалённое управление. Это обеспечивает максимальный контроль и адаптивность. Можно задать суточные или недельные циклы работы (например, ночное понижение температуры отопления), переключаться между разными программами. Автоматика систем часто интегрируется в диспетчерские пункты – это даёт полную информацию в реальном времени и возможность вмешаться при необходимости. Таким образом, автоматика делает управление процессами более гибким, точным и информативным
Недостатки
- Первоначальные затраты и сложность
Автоматизация требует инвестиций – оборудование автоматики (датчики, контроллеры, приводы) может быть дорогостоящим, плюс нужны проектирование и настройка. Не всякое небольшое хозяйство готово сразу вложиться, например, в частотный привод для насоса из-за цены. Кроме того, системы становятся более сложными технически. Если простой ручной насос мог починить любой слесарь, то продвинутую автоматику должен обслуживать специалист. Это накладывает требования по обучению персонала или привлечению сервисных компаний - Зависимость от электроэнергии и надежности компонентов
Автоматика, как правило, питается от электросети. В случае отключения энергии вся «умная» начинка перестанет работать. Поэтому приходится дополнительно заботиться об источниках бесперебойного питания или резервных генераторах для критических систем (особенно в котельных, на насосных станциях). Кроме того, отказ любого датчика или контроллера может парализовать систему. Например, выйдет из строя датчик давления – насосная автоматика может ошибочно не включить насос, оставив объект без воды. Поэтому надёжность компонентов и схема резервирования сигналов – важный вопрос. И всё же, полностью исключить риск отказа нельзя: электроника иногда ломается, контакты окисляются, прошивка может дать сбой. Нужно быть готовым к таким ситуациям (иметь резервные каналы, дублированные датчики, ручный режим обхода автоматики на крайний случай) - Необходимость обслуживания и наладки
Автоматические системы требуют регулярного технического обслуживания. Датчики нужно периодически калибровать, фильтры очищать, электроконтакты подтягивать, программное обеспечение обновлять при необходимости. Если этого не делать, точность и надежность снижаются. Например, засорившийся импульсный трубопровод датчика уровня даст неверные показания, и автоматика может переполнить резервуар. Таким образом, автоматика не означает «поставил и забыл» – за ней тоже нужен уход, просто другой, более квалифицированный - Риск ложных срабатываний и перегрузки алгоритмов
Сложные автоматические системы могут давать ложные тревоги или срабатывать слишком чувствительно. Как отмечалось в разделе про пожарную автоматику, ложные срабатывания могут приводить к отключению систем или недоверию к ним. В производственной автоматики некорректный датчик может увести регулятор «в разнос» (например, неверно меряющая температура заставит контроллер перегревать реактор). Поэтому настройка порогов срабатывания, фильтрация ложных сигналов – непростая инженерная задача. Также всегда есть вероятность, что система столкнётся с ситуацией, не предусмотренной программой. Человек способен импровизировать, а автоматика – лишь в рамках заданного алгоритма. Если случится нештатная комбинация обстоятельств, контроллер может принять неправильное решение. Чтобы снизить такой риск, системы проектируют с запасом по сценарию, но полностью исключить непредвиденное нельзя - Снижение участия человека и фактор ответственности
Интересный социальный аспект: с ростом автоматизации персонал меньше вовлечён в процесс, и порой это приводит к потере квалификации или бдительности. Операторы могут расслабиться, полагаясь на автоматику, и пропустить момент, когда всё-таки требуется их вмешательство. Например, длительная безаварийная работа на автомате снижает внимание, а при реальной аварии человек может растеряться. Поэтому на критических объектах важно тренировать персонал на различных сценариях – автоматика автоматикой, но знать своё оборудование и уметь его вручную остановить тоже нужно
Обобщая, системы автоматики – мощный инструмент, но обращаться с ним надо грамотно. При компетентном подходе плюсы многократно перевешивают минусы: удобство, экономия, безопасность, качество – все эти выгоды делают автоматизацию в инженерных системах и промышленности неизбежным прогрессом. Однако, важно учитывать и устранять по возможности сопутствующие сложности: обеспечить резервное питание, нанять или обучить квалифицированный персонал для обслуживания, закладывать резервирование критических узлов системы, регулярно проверять и тестировать автоматику оборудования. Тогда недостатки будут минимизированы
Автоматику можно реализовать разными способами – от простых релейных схем до интеллектуальных частотных систем. Ниже приведена таблица сравнения основных вариантов автоматизации на примере насосных систем водоснабжения:
| Тип автоматики | Преимущества | Недостатки | |||||
|---|---|---|---|---|---|---|---|
| Механическая автоматика | Низкая стоимость и простота устройства. Не требует сложной настройки. Продолжает работать при простых неисправностях (например, манометр можно заменить быстро). Неприхотлива к качеству электропитания | Не поддерживает постоянное давление – идет цикличное включение/выключение, давление колеблется. Требуется крупный гидроаккумулятор для снижения частоты пусков. Возможны гидроудары при резких отключениях. Ограниченный функционал – нет защиты от перепадов напряжения, нет удаленного мониторинга | |||||
| Электронный блок автоматики (2 в 1 или 5 в 1) | Компактность – все в одном приборе, монтируется прямо на трубопровод. Поддерживает работу без большого бака (достаточно малого компенсационного). Обеспечивает защиту от сухого хода и перегрузки насоса. Давление на выходе более стабильное, чем с одним реле (меньший диапазон включения/выключения) | Чувствительна к качеству электричества (скачки напряжения могут вывести из строя электронику). Не ремонтопригодна – в случае поломки блока его меняют целиком. Ограничена по мощности насоса (обычно до 1.5–2 кВт). Возможны ложные срабатывания или дребезг при малом расходе (если утечка – насос может часто включаться) | |||||
| Частотный преобразователь с датчиком (инвертор + датчик давления, иногда в комплекте с контроллером) – автоматика третьего поколения | Постоянное давление в системе при любом разборе воды (комфорт для пользователя). Энергосбережение – насос потребляет ровно по потребности, без лишней работы. Плавный пуск и останов исключают гидроудары и уменьшают износ оборудования. Гибкая настройка, часто есть дисплей, коммуникации (можно следить за работой, настраивать параметры точно). Поддержка работы нескольких насосов в каскаде (для проф. устройств) с чередованием | Высокая стоимость оборудования (сам преобразователь + датчики, зачастую дороже насоса). Сложность – требует квалифицированного монтажа и настройки параметров под насос. Нужна защита от перегрева, пыли: инвертор должен стоять в проветриваемом помещении или шкафу. Зависимость от электросети: при бросках напряжения возможны ошибки работы (желательно ставить стабилизатор) | |||||
| При выборе конкретного решения следует учитывать масштаб системы и требования к качеству водоснабжения. Для небольшого дачного водопровода зачастую хватит классического блока автоматики с реле и баком – он прост и надёжен. Если требуется более высокий комфорт и есть бюджет, то автоматика с частотным преобразователем обеспечит лучший результат по давлению и экономичности. Электронные блоки занимают промежуточное положение – они удобны для модернизации готовых систем, когда нет места для большого бака. Аналогичный подход сравнения можно применить и в других областях автоматики: всегда есть простой бюджетный вариант (часто менее точный, но проверенный), и есть высокотехнологичный (точный, гибкий, но дорогой). Оптимальное решение зависит от конкретных потребностей и условий эксплуатации | |||||||
Области применения автоматики
Сферы, где применяется автоматика, чрезвычайно разнообразны. Вот некоторые основные области применения систем автоматики:

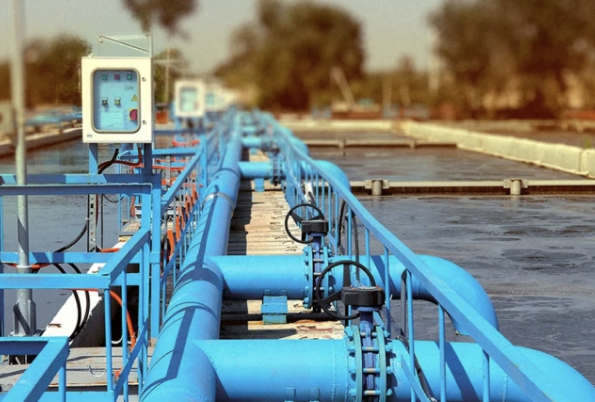

Водоснабжение и водоотведение
Как мы подробно рассмотрели, автоматика управляет насосными станциями, скважинными и колодезными насосами, системами поддержания давления, канализационными насосными станциями (автоматическое перекачивание жидкостей, сточных вод, включение дренажных насосов по уровню и т.д.). Без автоматики невозможны современные системы коммунального водопровода и канализации – они работают круглосуточно под контролем приборов
Отопление, вентиляция и кондиционирование (HVAC)
Автоматика регулирует температуру и климат. В домах – это котлы, тепловые насосы, приточные установки с автоматическим подогревом воздуха, кондиционеры с термостатами. В больших зданиях – целые системы управления климатом (BMS, система автоматики здания), которые координируют работу вентиляторов, чиллеров, отопительных котлов, поддерживая комфорт при минимальном энергопотреблении
Энергетика
На электростанциях автоматика ведёт процессы генерации – котлоагрегаты, турбины снабжены многочисленной автоматикой регулирования нагрузки, подачи топлива, охлаждения. В электрических сетях автоматика выполняет функции релейной защиты – мгновенно отключает поврежденные линии, включает резервные трансформаторы (АВР). Также широко применяются автоматизированные системы учёта (электросчётчики и программные комплексы). В распределительных сетях – секционирование при авариях, автоматический повторный пуск линии (АПВ) и т.д.
Промышленное производство
Здесь практически любая отрасль – промышленная автоматика систем оборудования присутствует в машиностроении, металлургии (автоматические прокатные станы, доменные печи на автопилоте), в лёгкой промышленности (ткацкие автоматы), в пищевой (автолинии выпечки хлеба, разлива напитков). Производственные робототехнические комплексы – это автоматика на уровне роботизированных узлов. Даже сельское хозяйство – автоматизированные фермы с климат-контролем, доильные роботы, системы автополива с датчиками влажности – всё это примеры применения автоматики в агросекторе
Транспорт
Автоматические системы управления широко используются на транспорте. Железнодорожная автоматика – сигнальные системы, автоблокировка, автоматические переезды. В автомобильном транспорте – элементы автопилота, системы управления двигателем (ЭБУ – электронный блок управления в каждой современной машине фактически автоматика двигателя). Автоматизация метрополитена: поезда на автопилоте, эскалаторы с датчиками, вентиляция тоннелей автоматическая. Авиация – автопилоты самолетов, системы управления полётом. Космос – тоже сверхавтоматизированная отрасль: ракеты стартуют и летят под управлением автоматики
Здания и бытовая сфера
Умный дом – яркий пример автоматики в быту. Отопление включается по расписанию, жалюзи опускаются по солнцу, сигнализация охранная и пожарная следит за безопасностью, полив газона включается по влажности почвы, бассейн сам поддерживает уровень хлора и температуры. Бытовые приборы – стиральные машины, мультиварки – это автономные автоматы с программами. Даже обычный утюг с терморегулятором – пример простейшей автоматики (термостат выключает нагрев при нужной температуре).
Охранные и аварийные системы
Кроме пожарной, существуют системы газовой автоматики (утечка газа – сигнализация и перекрытие клапанов), системы противозатопления (датчики протечки воды автоматически перекроют электрокран на вводе), аварийная вентиляция (удаление газов, если превышена ПДК). В автомобилях – автоматика подушек безопасности (срабатывают по сигналам датчиков удара). На опасных объектах – автоматические системы оповещения и блокировки доступа при ЧП.
Как видно, системы автоматики проникли практически во все отрасли хозяйства и нашей жизни. От промышленного гиганта до квартиры – везде найдется какой-нибудь терморегулятор, реле или микроконтроллер, исполняющий роль молчаливого автоматического помощника. С развитием электроники и IT эта тенденция только усиливается: Индустрия 4.0, Интернет вещей – подразумевают ещё больше датчиков и интеллектуальной автоматики повсеместно
Важно отметить, что для успешного применения автоматики в любой области требуется адаптация системы под конкретные условия. Например, автоматика водоснабжения в северных районах должна работать в условиях минусовых температур (датчики и клапаны должны быть морозостойкими), автоматика на химическом заводе – во взрывоопасной зоне (исполнение приборов во взрывозащищённом корпусе). Учитывая подобные нюансы, сегодня возможно автоматизировать практически любой процесс, даже тот, что ранее считался исключительно ручным
Примеры применения автоматики
Чтобы лучше понять, как автоматика систем работает на практике, рассмотрим несколько конкретных примеров применения автоматических устройств в реальных ситуациях:
Автоматизированное скважинное водоснабжение частного дома
У владельца загородного дома имеется скважина глубиной 30 м с электрическим погружным насосом. Чтобы обеспечить автоматическую подачу воды в дом, установлен комплект насосной автоматики: гидроаккумулятор на 100 литров, механическое реле давления, манометр и реле защиты от сухого хода. Когда дом используется постоянно, насос включен в сеть постоянно, а управление осуществляется реле: при открытии крана вода уходит из бака, давление падает – на 2.0 атм реле замыкает контакты, насос включается и качает воду. Когда расход прекращается, давление достигает 3.0 атм – реле размыкает цепь, насос останавливается. Если вдруг в скважине закончится вода (например, летом при интенсивном поливе), то насос начнет качать впустую – однако через пару секунд сработает реле сухого хода, оно почувствует отсутствие давления и отключит питание насоса, спасая его от перегрева. Таким образом, автоматика для скважины поддерживает водоснабжение дома полностью автономно. Хозяину не нужно думать о насосе – достаточно следить, чтобы давление на манометре в норме и электричество было подано. Такой пример показывает типичное применение автоматики в быту: системы небольшие, схема относительно простая, но эффективность и удобство – на высоте

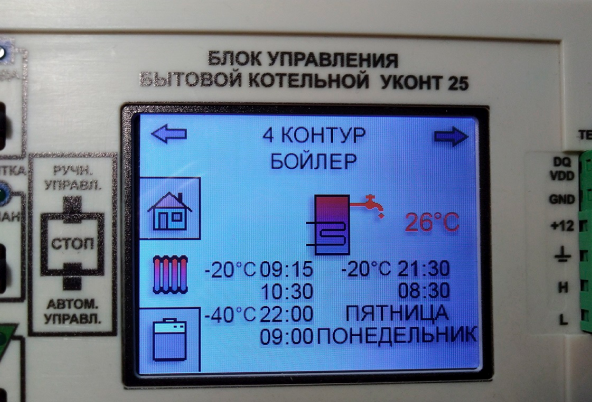

Система автоматики котельной частного дома
Рассмотрим дом с газовым настенным котлом. В котле встроена своя автоматика котла, но владелец решил повысить комфорт. Он установил в гостиной комнатный программатор (термостат) с недельным графиком. Этот пульт автоматики связан проводом с котловой платой управления. Теперь котёл сам регулирует температуру отопления в зависимости от температуры воздуха в доме: если дом прогрелся до +22°C – автоматика котла временно выключит горелку, а когда остынет до +21°C – включит снова. Кроме того, ночью программатор понижает заданную температуру до +18°C (экономия газа), утром к 7 часам снова поднимает до +22°C. В котле, конечно, продолжает действовать и своя безопасность: вдруг погаснет пламя – газовый клапан закроется. Также котёл управляет насосом: когда горелка потухла, насос ещё гоняет воду 2-3 минуты, чтобы снять остаточное тепло (это тоже заложено автоматикой). В итоге в доме всегда тепло, но без перегрева и лишних затрат – автоматика системы отопления подстроилась под образ жизни семьи. Этот пример демонстрирует взаимодействие разных уровней автоматики: локальная (в котле) и внешняя (комнатный контроллер), работающих согласованно для достижения оптимального результата
Автоматизация пожарной безопасности в офисном здании
В современном бизнес-центре на каждом этаже установлены дымовые датчики, объединенные в адресную систему пожарной сигнализации, есть спринклеры под потолком, система оповещения и контроль доступа, связанный с пожарной автоматикой. Возникает условная ситуация: в серверной комнате на 3 этаже произошло короткое замыкание и началось тление проводки, пошел дым. Дымовой датчик в серверной зафиксировал дым и отправил сигнал на пожарный приемно-контрольный прибор. Автоматика сразу же включает звуковой сигнал на этаже, но так как система адресная – она точно знает, где очаг. Через 30 секунд, если сигнал не сброшен ответственным (а в серверной никого нет), она включает общую тревогу: во всем здании срабатывают сирены и речевое оповещение «Внимание, пожарная тревога, просим покинуть здание!». Одновременно разблокируются все электромагнитные замки на путях эвакуации (двери можно открыть), лифты опускаются и отключаются, вентиляция отключается, а вентиляторы противодымной защиты на лестничных клетках включаются. Через минуту температура в серверной поднялась настолько, что лопнули колбы двух спринклеров – вода начала заливать помещение, туша зарождающийся пожар. Пожарные уже выехали, поскольку панель отправила сигнал на пульт МЧС. В итоге возгорание ликвидировано практически сразу силами автоматики (в данном случае спринклеров), люди эвакуированы, ущерб минимален (залито водой пару серверов, но здание уцелело). Этот пример показывает, как система пожарной автоматики координирует множество устройств мгновенно по заложенному алгоритму – человеческий фактор исключен в решающие минуты

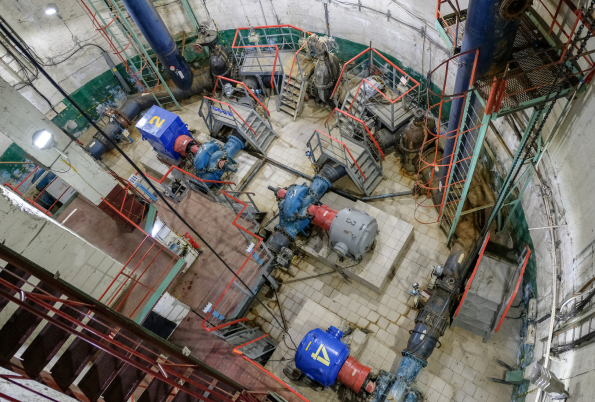

Автоматизированная насосная станция водоснабжения на предприятии
На промышленном объекте есть насосная станция, подающая воду из резервуара для технологических нужд и противопожарного запаса. Станция состоит из трех насосов: два рабочие и один резервный, плюс сеть трубопроводов с клапанами и пожарными гидрантами. Установлена шкаф управления насосной станцией – целый щит с контроллером, частотными преобразователями на каждый насос и панелью оператора. Как это работает: контроллер считывает давление на выходе станции. Обычно потребление воды не велико – достаточно одного насоса, и то он работает не на полную мощность. Частотный привод удерживает давление 5 бар постоянно. При росте расхода (например, на производстве начали одновременно работать много потребителей) первый насос выходит на 100% мощности, но давления не хватает – контроллер автоматически запускает второй насос. Оба работают синхронно на частотниках, поделив нагрузку. Если один из них вдруг аварийно отключится (например, перегрев двигателя), тут же подключается резервный вместо него – давление поддерживается, процесс не прерывается. Ночью расход почти нулевой – автоматика переводит станцию в спящий режим: насосы останавливаются, только периодически короткими включениями подкачивают воду при падении давления в магистрали. Кроме того, этот же шкаф связан с пожарной сигнализацией здания: если пожар – он мгновенно включает все насосы на полную мощность (режим пожаротушения, давление 7 бар), чтобы подать воду в гидранты и спринклеры. Оператор наблюдает за всем через панель: видит давление, токи двигателей, сообщения (например, «Насос №2 авария, включен резервный»). Раз в неделю контроллер автоматически чередует насосы, чтобы равномерно изнашивать – тот, что был резервным, становится рабочим. Такой пример демонстрирует высокоуровневую промышленную автоматику насосной системы, где заложены сложные алгоритмы, но всё работает автоматически и оптимально с минимальным участием человека
Эти примеры – лишь малая часть возможных сценариев. Они показывают, как автоматика упрощает и обезопасивает нашу жизнь и работу. От качания воды и топки котла до тушения пожара – процессы, которые раньше требовали постоянного присутствия человека, теперь выполняются автоматически, под надзором электронных «мозгов» и механических «рефлексов». Правильно спроектированная система автоматики действует чётко и предсказуемо в любых обстоятельствах, а человек получает роль наблюдателя и стратега, вмешиваясь только при необходимости
Рекомендации по выбору и эксплуатации систем автоматики
Внедряя автоматические системы в дом или на предприятие, важно сделать это грамотно. Дадим несколько рекомендаций, как правильно выбрать комплект автоматики и обеспечить его надежную эксплуатацию
Выбор автоматики:
- Определите потребности и совместимость
Сначала чётко сформулируйте, для чего нужна автоматика. Если это насос или котёл – убедитесь, что выбранное устройство совместимо с вашим оборудованием. Например, при выборе автоматики для котлов нужно учитывать тип котла (газовый, твердотопливный, электрический) и вид топлива. Автоматика должна поддерживать необходимые параметры: ток и напряжение для насосного двигателя, давление и температуру для системы отопления и т.д. Если планируется автоматика на котле, который работает на твёрдом топливе, выбирайте комплекты именно для такого котла (с датчиком температуры воды и вентилятором наддува). Для скважинного насоса – контроллер, рассчитанный на работу с погружными насосами требуемой мощности (иногда указывают максимальный ампераж или кВт) - Учитывайте условия эксплуатации
Среда, в которой будет работать автоматика, диктует её исполнение. Влажные помещения (скважинный кессон, бойлерная с возможным паром) требуют влагозащищённых устройств с классом IP54 и выше. Для наружных установок – морозостойкое исполнение, защита от пыли. Если сеть электропитания нестабильна (скачки, просадки) – лучше взять автоматику с расширенным диапазоном напряжения или дополнить её стабилизатором. Температурный диапазон тоже важен: скажем, реле и датчики часто рассчитаны на -5…+50 °C, а если предполагается работа на морозе (-20 °C), нужны специальные приборы. Условия эксплуатации играют важную роль: правильно подобранные по этому критерию устройства прослужат дольше и будут работать без сбоев - Выберите нужный функционал, но не переплачивайте за лишнее
Анализируйте, какие функции автоматики вам действительно необходимы. Если требуется просто автоматический пуск/останов – возможно, хватит и реле. Если хочется дистанционно контролировать систему через смартфон – посмотрите на модели с поддержкой Wi-Fi или беспроводных модулей. Требуется ли интеграция в умный дом или общую диспетчерскую? – тогда берите контроллер с интерфейсом (Modbus, Ethernet). Но если это небольшой объект, где достаточно локальной автоматики, нет смысла переплачивать за сверхсложные системы. Гибкость и интеллектуальность автоматики должны соответствовать задаче: чем сложнее нужен алгоритм и больше опций (программирование, датчики, памяти событий), тем «умнее» контроллер понадобится - Отдавайте предпочтение проверенным производителям и комплексным решениям
Рынок автоматических устройств широк. Рекомендуется выбирать оборудование известных брендов или поставщиков с хорошими отзывами – это гарантия качества и наличия сервиса. Часто производители предлагают готовые комплекты автоматики для конкретных задач – например, шкаф управления насосом в сборе, или блок автоматики для котла с датчиками. Такие комплекты, как правило, укомплектованы оптимально и протестированы на совместную работу всех компонентов. Это проще, чем собирать систему из разрозненных частей самому. Кроме того, у одного производителя датчики и контроллер обычно “дружат” лучше (по калибровкам, протоколам). Конечно, цена может быть выше, но надежность системы – приоритетна. Помните, что автоматика – это безопасность, поэтому экономить в ущерб качеству не стоит - Советуйтесь со специалистами
Если нет полного понимания, какая система автоматики нужна, лучше привлечь профессионала. Инженер КИПиА или наладчик автоматики сможет проанализировать вашу задачу и предложить оптимальное решение. Особенно актуально на производстве – ошибки в подборе могут дорого стоить. Например, неправильно выбранный регулятор давления, который не успеет реагировать с нужной скоростью, может привести к нестабильности процесса. Специалисты учитывают нюансы (гидравлику системы, инерционность котла, характеристики датчиков) и помогают подобрать автоматику, которая действительно закроет ваши потребности. Многие компании-продавцы оборудования тоже предоставляют консультации. Так что не стесняйтесь спрашивать совета – это потом окупится в виде безупречной работы системы
Эксплуатация и обслуживание автоматики:

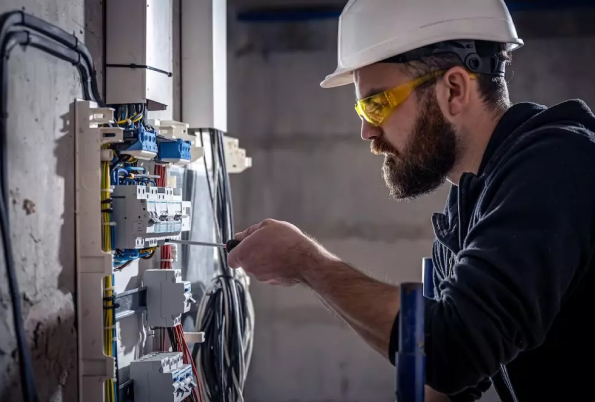

Правильный монтаж – залог надежности
Автоматику должен монтировать квалифицированный электромеханик или инженер, строго по схемам и инструкциям. Важна каждая деталь: экранирование сигнальных кабелей (чтобы помехи не влияли на датчики), герметизация вводов (чтобы в шкаф автоматики не попала вода или пыль), правильное подключение фаз (для трехфазных насосов с автоматикой направления вращения). Ошибки монтажа – основная причина сбоев в новых системах. Например, если датчик уровня установлен неверно по высоте, автоматика насоса скважины будет отключаться слишком рано или поздно. Потому при запуске обязательно проводится наладка: проверка всех сигналов, тестирование срабатывания защит и т.д.
Регулярное техническое обслуживание
Как и любое оборудование, приборы автоматики нуждаются в профилактике. Рекомендуется хотя бы раз в год (а в ответственных системах ежеквартально) осматривать шкафы, подтягивать клеммные соединения (они могут ослабевать от вибраций и перепадов температур), чистить вентиляционные фильтры преобразователей частоты от пыли. Датчики следует проверять на корректность показаний: манометры – сверять с контрольным, термодатчики – калибровать по эталону. Системы пожарной автоматики, например, тестируют раз в месяц: проверяют сирены, делают имитацию сигнала от одного датчика – должна сработать вся цепочка (без выпуска воды, конечно, отключая задвижку тушения на время теста). Для бытовой автоматики тоже полезен осмотр: убедиться, что на прессостате нет подтека воды, в блок не попали насекомые, контакты не окислились. Также своевременно меняйте изношенные детали: мембраны гидроаккумуляторов (раз в 3-5 лет, если потерялось давление в баке), аккумуляторы бесперебойного питания (обычно служат 4-5 лет). Сервисное обслуживание автоматики – это обязательное условие её долговременной работы без отказов
Ведение журнала и контроль параметров
Важно знать, в каких режимах работает ваша система автоматики, чтобы заметить отклонения заранее. Для промышленных систем обычно ведется журнал параметров: регистрируются срабатывания защит, аварийные сигналы, изменения уставок. Анализ этих данных позволяет планировать обслуживание – например, участившиеся случаи включения резервного насоса могут говорить о проблемах с основным. В бытовом масштабе все проще, но и там следует обращать внимание: сколько раз за час включается насос (если очень часто – возможно, мал объем бака или есть утечка в системе, что плохо для насоса), поддерживается ли температура котлом стабильно или скачет (может, датчик неверно установлен). Современные «умные» контроллеры могут отправлять уведомления о сбоях прямо на телефон – стоит настроить эту функцию, если она есть
Обучение и готовность персонала
Автоматизация не отменяет участия человека полностью. Для сложных систем требуется обученный персонал, знающий алгоритмы работы автоматики и умеющий действовать в особых ситуациях. Операторы и дежурные инженеры должны знать, где находится тумблер «ручной/автоматический», как в аварийном случае перевести систему на ручное управление. Например, если отказал контроллер насосной станции, нужно уметь включить насосы байпасным путем и поддерживать вручную работу до ремонта. В котельной – знать, как погасить котёл вручную, перекрыть газ. В бытовых условиях тоже полезно: хозяину дома неплохо бы понимать, как отключить автоматику насоса и управлять им напрямую, если контроллер выйдет из строя – например, поставить перемычку на реле, чтобы не остаться без воды на время ремонта. Конечно, все эти действия стоит согласовывать со специалистом, но базовые навыки никогда не лишние. Также ознакомьтесь с инструкцией на оборудование – там часто указаны признаки неисправностей и методы их устранения.
Обновление и модернизация по мере необходимости
Технический прогресс не стоит на месте, и устаревшая автоматика может работать менее эффективно или даже становиться небезопасной. Если вашей системе автоматического управления уже 15-20 лет, имеет смысл рассмотреть её модернизацию. Новые датчики точнее и надежнее, современные контроллеры имеют защиту от сбоев, удобный интерфейс, могут экономить больше ресурсов. Иногда замена одного узла (например, установка частотного привода вместо старого пускателя) приводит к существенной выгоде – экономия энергии, мягкий режим работы. Конечно, обновлять стоит обоснованно: например, если старый котёл полностью справляется, а автоматика держит параметры, то «перекраивать» её нет нужды. Но если вы замечаете, что приходится часто вмешиваться вручную или что система работает не оптимально (скажем, насос включается/выключается слишком часто – возможно, стоит добавить умный контроллер), тогда инвестиции в новую автоматику будут оправданы
Следуя этим рекомендациям, вы сможете максимально реализовать потенциал системы автоматики и избежать распространенных ошибок. Помните, что автоматика – это нервная система вашего оборудования. Ей, как и человеческому организму, нужны забота и своевременная «диагностика». Хорошо выбранная и обслуживаемая автоматика оборудования будет служить верно и незаметно, даря вам комфорт, безопасность и эффективность
Заключение
Автоматика на сегодняшний день является основой современного управления техническими процессами практически во всех сферах. От снабжения водой и теплом наших домов до сложнейших производственных линий – автоматические устройства обеспечивают надежную и бесперебойную работу систем. Применение автоматики позволяет не только повысить производительность и безопасность оборудования, но и значительно снизить эксплуатационные расходы за счёт экономичного расходования ресурсов и продления срока службы механизмов. Грамотно спроектированная система автоматики работает круглосуточно, точно поддерживая заданные параметры и мгновенно реагируя на отклонения
Конечно, внедрение автоматики требует продуманных инвестиций и ответственности. Необходимо правильно подобрать оборудование, учесть технические условия эксплуатации, позаботиться о квалифицированном монтаже и наладке. Но затраты окупаются сторицей – вы получаете устойчиво функционирующую систему, которая обеспечивает эффективную и безопасную работу объекта в любых условиях. Современные технологии предлагают огромный выбор решений: от простых реле до интеллектуальных контроллеров с дистанционным доступом. Каждый может найти подходящий уровень автоматизации под свои задачи
