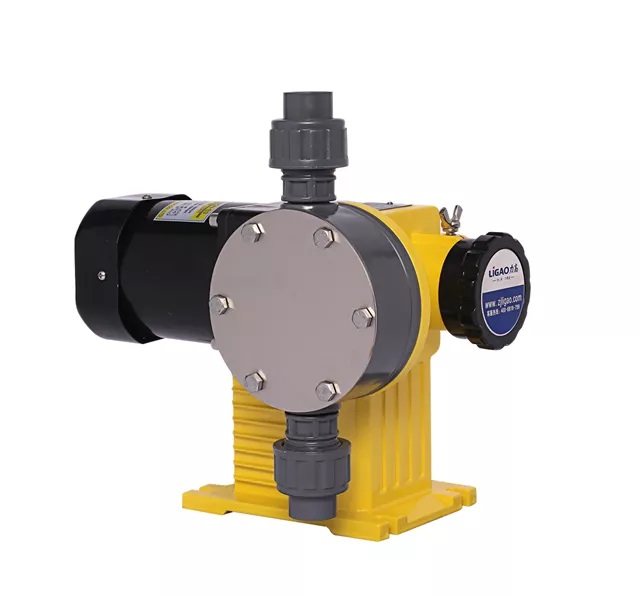

Ligao JBB — мембранный дозирующий насос объёмного типа с пружинным возвратно-поступательным механизмом для точной подачи жидких реагентов в производственных и инженерных системах. Конструкция ориентирована на стабильное механическое дозирование при работе с агрессивными и нейтральными средами без твёрдых включений
Конструкция и рабочий механизм
Работа насоса основана на эксцентриковом приводе и возвратной пружине, формирующих возвратно-поступательное движение мембраны. Такая схема обеспечивает чёткую повторяемость цикла и предсказуемый объём подачи при каждом ходе
- Эксцентриковый механизм с пружинным возвратом
- Мембранная камера с шаровыми клапанами всасывания и нагнетания
- Исполнения проточной части из PVC, PVDF и нержавеющей стали
При вращении приводного вала эксцентрик сжимает пружину и перемещает мембрану вперёд, создавая давление и подавая жидкость в напорную линию. При обратном ходе пружина возвращает узел, в камере формируется разрежение и происходит заполнение рабочей полости. Повторяемость цикла обеспечивает равномерное дозирование реагента без скачков расхода
Регулировка производительности
Производительность насоса регулируется механически — изменением длины хода мембраны. Настройка выполняется маховиком с фиксацией установленного положения и может производиться как при остановке, так и во время работы оборудования
- Плавная регулировка подачи в диапазоне рабочего хода
- Точность дозирования до ±1 % в зоне стабильной работы
- Возможность калибровки по фактическому расходу при рабочем давлении
Калибровка проводится в условиях реальной эксплуатации с учётом давления и свойств жидкости. Это позволяет обеспечить точное дозирование и корректно согласовать подачу с параметрами технологической линии
Преимущества серии JBB
- Надёжная механическая схема без сложной электроники
- Стабильное дозирование при переменных гидравлических условиях
- Работа с химически активными и коррозионными средами
- Низкое энергопотребление привода
- Возможность комплектации взрывозащищённым или частотно-регулируемым двигателем
Такая конструкция делает JBB рациональным выбором для участков, где требуется механический мембранный насос-дозатор с ручной регулировкой подачи и устойчивой работой при длительной эксплуатации
Области применения
- Химические и нефтехимические производства
- Пищевые и фармацевтические технологические линии
- Целлюлозно-бумажные процессы
- Сельскохозяйственные системы внесения растворов
- Установки водоподготовки и очистки сточных вод
Мембранные дозирующие насосы Ligao JBB применяются в технологических схемах, где необходима предсказуемая подача жидкостей, устойчивость механических узлов и возможность точной ручной настройки производительности
