Насосные установки Grundfos Multilift — обзор и особенности серий
Насосные установки Grundfos Multilift предназначены для автоматического отвода сточных вод в тех случаях, когда санитарные приборы расположены ниже уровня самотёчной канализации. Такие ситуации типичны для подвалов, цокольных этажей, технических и вспомогательных помещений, где самотёк невозможен по конструктивным причинам. Линейка Grundfos Multilift представляет собой заводские канализационные установки полной готовности, рассчитанные на работу внутри зданий
В зависимости от серии оборудование отличается количеством насосов, типом рабочего колеса, наличием режущего механизма и уровнем резервирования, что позволяет подобрать канализационную насосную установку Grundfos Multilift под конкретные инженерные условия объекта
Конструктивные особенности насосных установок Multilift
Все насосные установки Grundfos Multilift выполнены в формате компактных насосных станций и включают в себя набор узлов, обеспечивающих автоматическую и безопасную работу системы водоотведения
К основным конструктивным элементам относятся
- Герметичный сборный резервуар из полиэтилена (PE), газо- и водонепроницаемый, рассчитанный на установку внутри зданий
- Один или два погружных канализационных насоса Grundfos Multilift в зависимости от серии и требований к резервированию
- Пьезорезистивный датчик контроля уровня с пневматической трубкой, обеспечивающий точное управление работой насосов
- Выносной шкаф управления (LC 220, LC 221 и их модификации), отвечающий за автоматизацию, защиту и сигнализацию
- Обратный клапан (встроенный или выносной), предотвращающий обратный ток сточных вод
- Система входных патрубков для подключения санитарных приборов и внутренних линий канализации
- Напорный патрубок для подключения к напорному трубопроводу, в том числе малого диаметра для серий с режущим механизмом
- Вентиляционный патрубок для отвода газов и корректной работы резервуара
Такая компоновка позволяет размещать канализационные насосные станции Grundfos Multilift в пределах здания без сложных строительных работ и обеспечивает устойчивую работу системы при переменных нагрузках
Перекачиваемые жидкости и условия эксплуатации
Насосная станция Grundfos Multilift предназначен для перекачивания бытовых и хозяйственно-бытовых сточных вод. В зависимости от серии допускается работа со стоками, содержащими фекальные включения и туалетную бумагу
Серии, оснащённые режущим механизмом, обеспечивают дополнительное измельчение включений, что позволяет использовать напорные трубопроводы малого диаметра и снижает риск засоров. Эксплуатация насосов Grundfos Multilift допускается только в рамках параметров, указанных в технической документации, с соблюдением требований по монтажу и обслуживанию
Основные серии Grundfos Multilift и их отличия

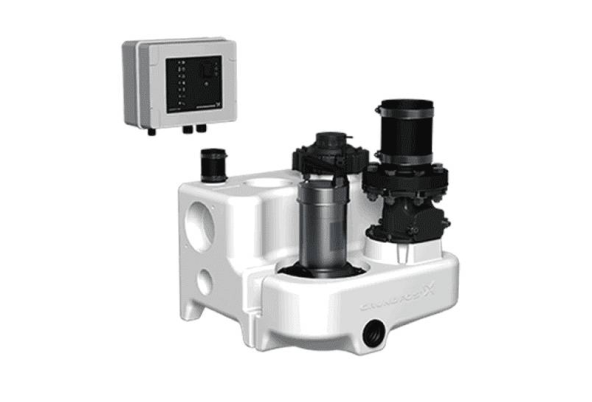

Multilift MSS
Grundfos Multilift MSS — компактные однонасосные канализационные установки, предназначенные для эксплуатации в условиях ограниченного пространства
К конструктивным особенностям серии относятся:
- Компактный сборный резервуар небольшого объёма
- Один погружной канализационный насос с полуоткрытым рабочим колесом
- Встроенный обратный клапан
- Шкаф управления LC 220
Серия Multilift MSS применяется в санитарных узлах, офисах и небольших коммерческих помещениях, где важны минимальные габариты оборудования при сохранении автоматической работы системы водоотведения
Multilift M
Grundfos Multilift M — однонасосные установки для отвода бытовых и хозяйственно-бытовых сточных вод от отдельных зон или групп санитарных приборов
К характерным особенностям серии относятся:
- Один погружной канализационный насос с полуоткрытым рабочим колесом
- Увеличенный полезный объём резервуара по сравнению с компактными версиями
- Возможность подключения нескольких входных патрубков
- Шкаф управления LC 221 с расширенными функциями защиты и диагностики
Серия применяется в частных домах и на коммерческих объектах. В линейке представлены модели, такие как насос Multilift Grundfos M 22.3 4 и Grundfos Multilift M 12.1 4, рассчитанные на стандартные условия эксплуатации без требований к резервированию

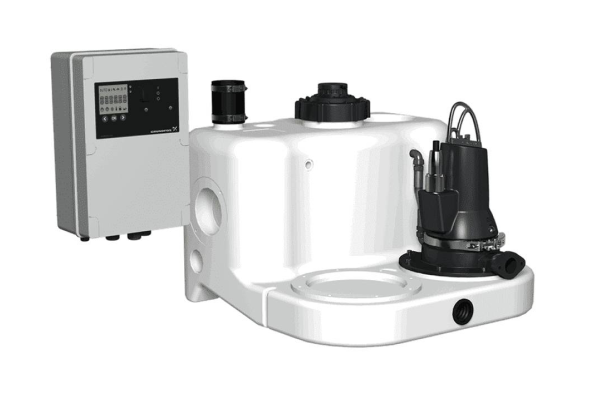

Multilift MOG
Grundfos Multilift MOG оснащаются одним насосом с режущим механизмом и применяются для перекачивания сточных вод с фекальными включениями
К особенностям серии относятся:
- Измельчение твёрдых включений перед подачей в напорный трубопровод
- Возможность использования напорных труб малого диаметра
- Стабильная работа при подключении унитазов и санитарных приборов
Серия Multilift MOG используется в тех случаях, когда прокладка трубопроводов большого диаметра затруднена или технически невозможна, а также при необходимости обеспечить устойчивую работу системы водоотведения при переменных притоках сточных вод
Multilift MD
Grundfos Multilift MD — двухнасосные канализационные установки без режущего механизма, предназначенные для отвода бытовых сточных вод при повышенных нагрузках
К отличительным характеристикам серии относятся:
- Два погружных насоса с автоматическим чередованием работы
- Резервирование при отказе одного из насосов
- Шкаф управления серии LC 221
Серия Multilift MD применяется на объектах, где требуется повышенная надёжность системы канализации, но отсутствует необходимость в измельчении включений

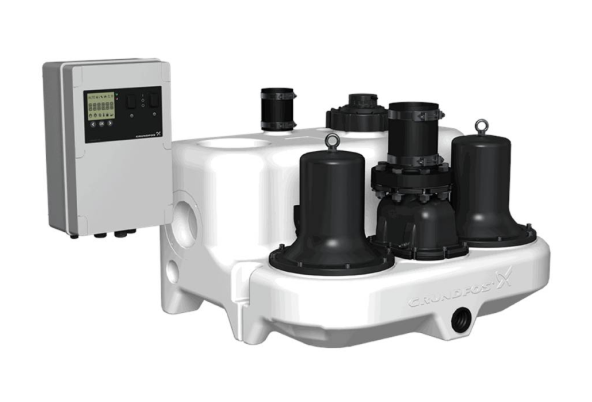

Multilift MDG
Grundfos Multilift MDG — двухнасосные установки с режущими механизмами и автоматическим резервированием
К основным особенностям серии относятся:
- Два насоса с режущими механизмами
- Автоматическое переключение и резервирование
- Шкаф управления LC 221.2
В практических решениях используются модели, такие как Grundfos Multilift MD 15.3 4, обеспечивающие непрерывный отвод сточных вод на объектах с повышенными требованиями к надёжности и бесперебойной работе инженерных систем

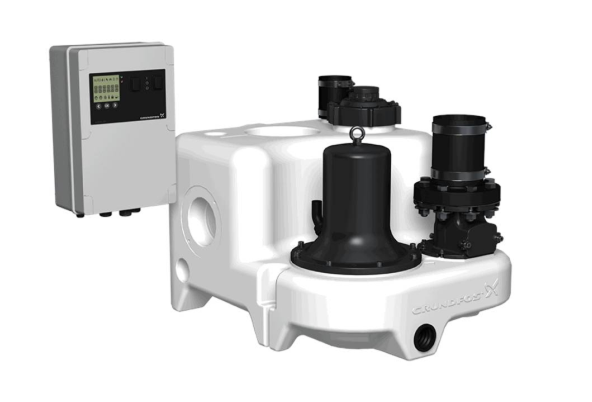

Multilift MLD
Grundfos Multilift MLD — двухнасосные канализационные установки с увеличенным объёмом резервуара, ориентированные на более высокие расходы сточных вод
К конструктивным особенностям серии относятся:
- Два погружных насоса с автоматическим резервированием
- Увеличенный полезный объём резервуара
- Шкаф управления с расширенными функциями контроля и сигнализации
Серия Multilift MLD применяется в коммерческих и общественных зданиях, где объёмы сточных вод превышают возможности компактных установок и требуется устойчивость системы при длительных нагрузках

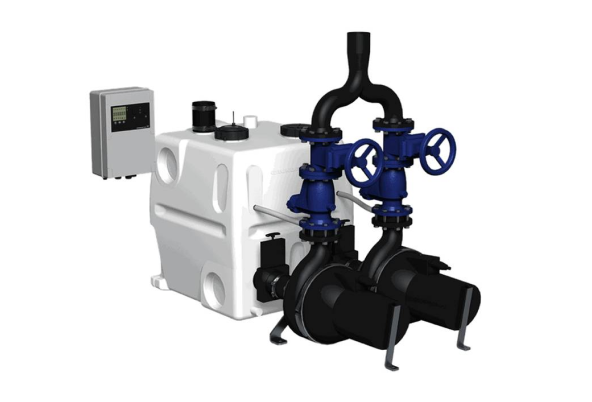

Multilift MD1
Grundfos Multilift MD1 — двухнасосные канализационные установки повышенной производительности, предназначенные для объектов с устойчивыми и высокими объёмами сточных вод
К характерным особенностям серии относятся:
- Два погружных канализационных насоса промышленного класса
- Автоматическое чередование и резервирование насосов
- Увеличенный объём сборного резервуара
- Ориентация на длительную непрерывную эксплуатацию
Серия Multilift MD1 применяется в многоквартирных жилых домах и общественных зданиях, где требуется стабильная работа системы водоотведения при постоянных нагрузках и недопустимы перерывы в отводе сточных вод

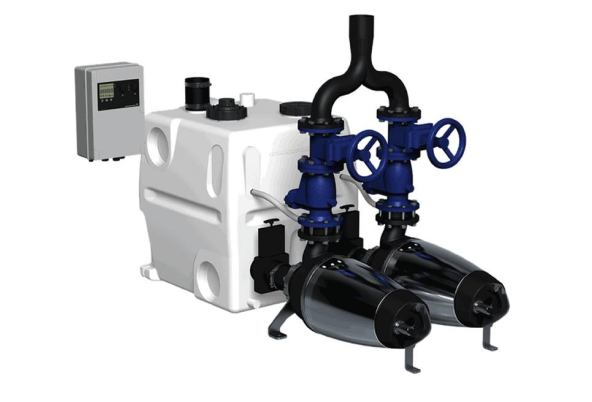

Multilift MDV
Grundfos Multilift MDV — насосные установки для объектов с переменными и пиковыми нагрузками, где помимо производительности важна гибкость работы системы
К особенностям серии относятся:
- Двухнасосная компоновка с автоматическим резервированием
- Увеличенный объём резервуара для сглаживания неравномерных притоков
- Адаптация к эксплуатации в условиях резких изменений расхода сточных вод
Серия Multilift MDV используется на коммерческих и общественных объектах с неравномерным водоотведением — торговых центрах, учебных заведениях, спортивных и административных зданиях, где требуется устойчивость системы при смене режимов работы
К отличительным характеристикам двухнасосных установок Grundfos Multilift относятся
- Два насоса с автоматическим чередованием работы
- Резервирование при отказе одного насосного агрегата
- Шкаф управления серии LC 221 (модификация зависит от серии)
Данные характеристики относятся к двухнасосным насосным установкам Grundfos Multilift серий MD, MDG, MLD, MD1 и MDV, предназначенным для объектов с повышенными требованиями к надёжности и непрерывности водоотведения. В практических решениях используются модели, такие как Grundfos Multilift MD 15.3 4, обеспечивающие стабильную работу системы при отказе одного из насосов
| Параметр | Multilift MSS | Multilift M | Multilift MOG | Multilift MD | Multilift MDG | Multilift MLD | Multilift MD1 | Multilift MDV |
|---|---|---|---|---|---|---|---|---|
| Количество насосов | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
| Тип насоса | Канализационный | Канализационный | Канализационный с режущим механизмом | Канализационный | Канализационный с режущим механизмом | Канализационный | Канализационный | Канализационный |
| Режущий механизм | Нет | Нет | Да | Нет | Да | Нет | Нет | Нет |
| Резервирование | Нет | Нет | Нет | Да | Да | Да | Да | Да |
| Общий объём резервуара, л | 44 | 92 | 93 | 93 | 93 | увеличенный | увеличенный | увеличенный |
| Назначение по нагрузке | Низкая | Средняя | Средняя | Повышенная | Повышенная | Высокая | Высокая | Переменная / пиковая |
| Напорный патрубок | DN 80 | DN 80 | DN 32 / DN 40 | DN 80 | DN 32 / DN 40 | DN 80 | DN 80 | DN 80 |
| Датчик уровня | Пьезорезистивный | Пьезорезистивный | Пьезорезистивный | Пьезорезистивный | Пьезорезистивный | Пьезорезистивный | Пьезорезистивный | Пьезорезистивный |
| Шкаф управления | LC 220 | LC 221 | LC 221.1 | LC 221 | LC 221.2 | LC 221 | LC 221 | LC 221 |
| Напряжение питания | 1×230 / 3×400 В | 1×230 / 3×400 В | 1×230 / 3×400 В | 3×400 В | 3×400 В | 3×400 В | 3×400 В | 3×400 В |
| Степень защиты насоса | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 |
| Аварийная сигнализация | Да | Да | Да | Да | Да | Да | Да | Да |
| Данные предоставляются производителем и отражают основные технические показатели | ||||||||
Критерии выбора насосной установки Grundfos Multilift
При подборе канализационных насосов Grundfos Multilift необходимо учитывать совокупность эксплуатационных факторов, напрямую влияющих на стабильность работы системы водоотведения и ресурс оборудования
К основным критериям выбора относятся
- Тип сточных вод и наличие фекальных включений, определяющие необходимость применения режущего механизма
- Требования к надёжности системы и допустимость её остановки в процессе эксплуатации
- Характер нагрузки — равномерный или пиковый, с возможными кратковременными перегрузками
- Доступное монтажное пространство и ограничения по размещению оборудования
- Требования к диаметру напорного трубопровода и конфигурации трассы
Комплексный учёт этих параметров позволяет корректно определить серию Multilift и избежать работы насосной установки в режимах, превышающих расчётные значения
Отличия Multilift от модульных КНС
Насосные установки Grundfos Multilift отличаются от модульных канализационных насосных станций как по назначению, так и по формату применения. Multilift представляет собой заводскую канализационную установку полной готовности, предназначенную для монтажа внутри зданий и подключения к существующим системам водоотведения
В отличие от модульных КНС, которые ориентированы на наружную установку и требуют выполнения строительных работ, Multilift размещается в подвалах, цокольных этажах и технических помещениях без подготовки котлованов и сооружения камер. Все основные узлы — резервуар, насосы, датчики уровня и автоматика — интегрированы в компактную конструкцию
При этом Multilift имеет ограничения по объёму и производительности, что определяет его применение преимущественно во внутренних инженерных системах зданий, тогда как модульные КНС используются для обслуживания внешних сетей и крупных объектов
Особенности монтажа и размещения внутри здания
Монтаж насосных установок Grundfos Multilift выполняется в отапливаемых помещениях с обеспечением свободного доступа к оборудованию для технического обслуживания и ремонта. Наиболее распространёнными местами размещения являются подвальные и цокольные этажи, а также специальные технические помещения ниже уровня самотёчной канализации

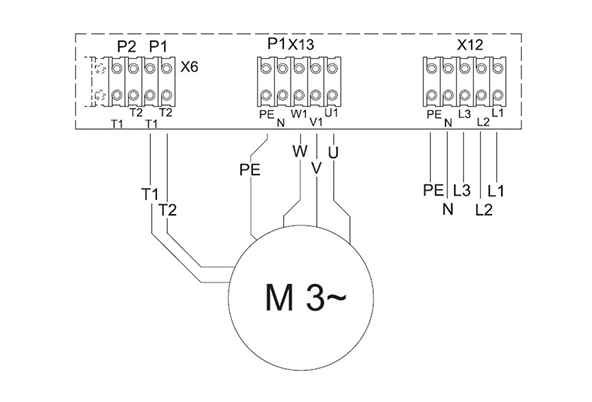

Схема соединений для Multilift M.12.3.4 и M.15.3.4 с трехфазным электродвигателем

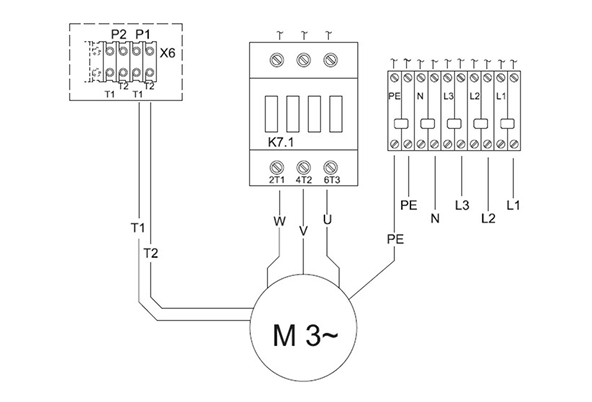

Схема соединений для Multilift M.22.3.4 с трехфазным электродвигателем c контакторами
Схема соединений для Multilift M.12.1.4 и M.15.1.4 с однофазным электродвигателем

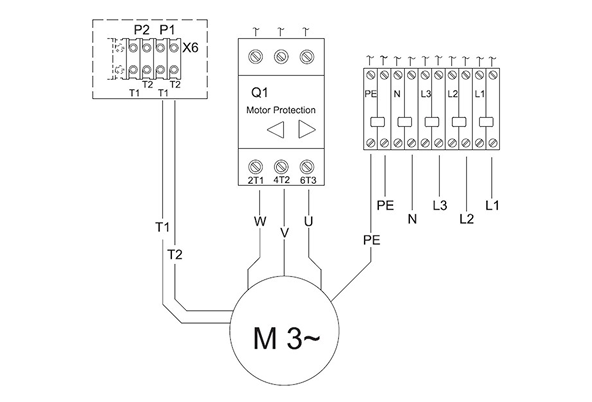

Схема соединений для Multilift M.22.3.4, M.24.3.2, M.32.3.2 и M.38.3.2 с трехфазным электродвигателем (доп. нижнее значение — 180 мм)
При проектировании системы необходимо предусмотреть вентиляцию резервуара, корректное подключение напорного трубопровода и возможность обслуживания обратного клапана. Выбор серии Multilift оказывает влияние на трассировку труб: установки с режущим механизмом допускают применение напорных труб меньшего диаметра, что упрощает прокладку коммуникаций в условиях ограниченного пространства
Размещение оборудования должно обеспечивать визуальный контроль состояния насосов, датчиков уровня и элементов автоматики, так как регулярный осмотр и профилактика являются обязательными условиями надёжной эксплуатации системы
Типовые ошибки при подборе Multilift
Ошибки при подборе насосных установок Grundfos Multilift чаще всего возникают из-за недооценки фактических условий эксплуатации и попыток использовать оборудование вне его оптимальной области применения
К наиболее распространённым ошибкам относятся
- Выбор установок без режущего механизма при наличии фекальных включений в сточных водах
- Отказ от двухнасосных решений на объектах с постоянным или интенсивным водоотведением
- Занижение расчётных параметров и ориентация только на средние значения расхода
- Применение компактных серий при необходимости увеличенного объёма резервуара
- Игнорирование требований по доступу для обслуживания и эксплуатации оборудования
Корректный подбор серии Multilift с учётом реальных нагрузок и условий эксплуатации позволяет обеспечить стабильную работу системы водоотведения и снизить риск аварийных ситуаций в процессе эксплуатации
Область применения насосных установок Multilift
Жилые здания
В жилых зданиях канализационная насосная установка Grundfos Multilift применяется для отвода сточных вод от санитарных приборов, расположенных ниже уровня самотёчной канализации. Это подвальные и цокольные этажи с дополнительными санузлами, душевыми и прачечными, где использование насосов Grundfos Multilift позволяет реализовать полноценную систему канализации без изменения проектных отметок здания и вмешательства в существующие стояки
Коммерческие и общественные объекты
В коммерческих и общественных зданиях канализационные установки Grundfos Multilift используются для стабильного отвода сточных вод при неравномерных и пиковых нагрузках. Такое оборудование востребовано в кафе, ресторанах, офисных и торговых центрах, где одновременно эксплуатируются несколько санитарных приборов и требуется надёжная автоматическая работа системы водоотведения
Объекты с повышенными требованиями к надёжности
На объектах, где недопустима остановка системы канализации, применяются двухнасосные насосные установки Grundfos Multilift с резервированием. Они обеспечивают непрерывный отвод сточных вод и устойчивую работу инженерных систем при отказе одного из насосов
Вывод
Линейка Grundfos Multilift охватывает широкий спектр задач по отводу сточных вод внутри зданий — от компактных санитарных решений до систем с резервированием и непрерывной работой. Использование насосов Grundfos Multilift позволяет подобрать оборудование под реальные условия эксплуатации без избыточных решений
