Системы теплоснабжения населенных пунктов

Система теплоснабжения населенных пунктов представляет собой комплекс инженерных сооружений и оборудования, предназначенных для централизованного обеспечения теплом жилых домов, промышленных объектов и социальных учреждений. Основная цель такой системы — поддержание комфортной температуры в помещениях и обеспечение горячей водой потребителей в холодное время года.

Теплоснабжение — это ключевой элемент современной инфраструктуры, обеспечивающий комфортную жизнь, бесперебойную работу промышленных объектов и стабильное функционирование социальных учреждений. Это важный аспект энергосистемы, который влияет на качество жизни населения и устойчивое развитие.

Нормативно-правовые акты РФ

В Российской Федерации сфера теплоснабжения регулируется рядом нормативно-правовых актов, устанавливающих правовые, экономические и организационные основы функционирования систем теплоснабжения. Ключевыми документами в этой области являются:

Система теплоснабжения включает в себя три ключевых компонента:

• Источник тепловой энергии – это котельные установки или теплоэлектроцентрали (ТЭЦ), которые генерируют тепло
• Устройства для транспортировки тепловой энергии – тепловые сети, обеспечивающие доставку тепла от источника к потребителям
• Теплопотребляющие приборы – оборудование, которое передает тепловую энергию конечным пользователям. Примеры таких приборов: радиаторы отопления, калориферы и другие установки

Несмотря на возможное разнообразие источников, способов доставки и видов теплопотребляющих устройств, основная цель системы остается неизменной – эффективная подача тепловой энергии от источника до конечного потребителя

Классификация систем теплоснабжения

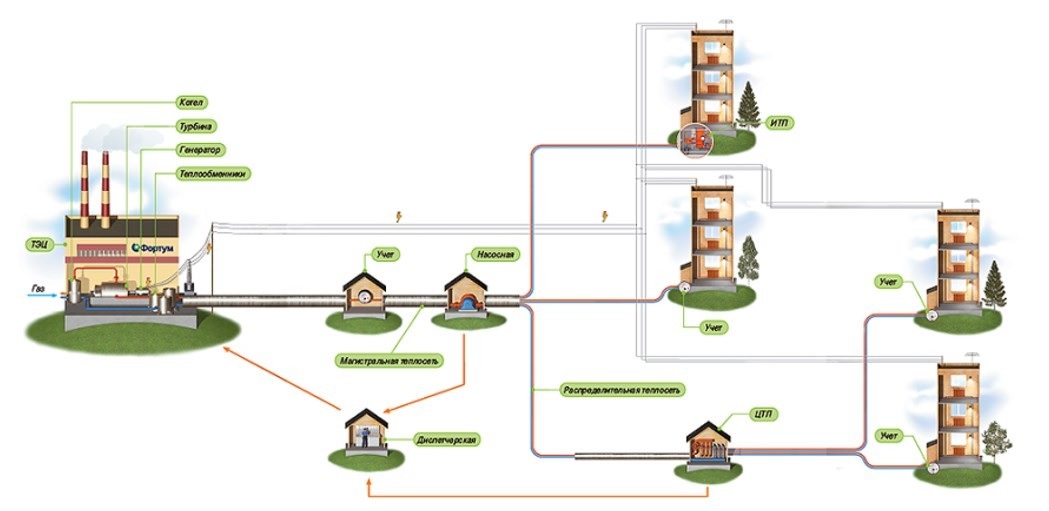

По месту выработки тепловой энергии

Классификация систем теплоснабжения позволяет выбрать оптимальное решение для различных условий эксплуатации, исходя из потребностей пользователя и доступных ресурсов. Для профессионального подбора системы рекомендуется проконсультироваться со специалистами

Системы теплоснабжения классифицируются в зависимости от источника и способа поставки тепловой энергии следующим образом:

По роду теплоносителя в системе

Системы теплоснабжения делятся в зависимости от используемого теплоносителя:

• Водяные системы – используют горячую воду в качестве теплоносителя
• Паровые системы – применяют пар для передачи тепловой энергии

По тепловому потенциалу

Системы можно также классифицировать по уровню температуры теплоносителя:

• До 150°С
• От 150 до 400°С
• Выше 400°С

Важно! В коммунально-бытовой сфере применяется низкопотенциальный теплоноситель. Температура в подающем трубопроводе таких систем не превышает 150°С, а рабочее давление составляет до 1,4 МПа

По способу производства тепла

Системы теплоснабжения подразделяются в зависимости от метода производства тепловой энергии:

• Отдельное производство тепла – тепловая энергия вырабатывается независимо от электроэнергии, например, в котельных
• Комбинированное производство тепла и электроэнергии – тепловая энергия и электричество производятся одновременно на теплоэлектроцентралях (ТЭЦ)

Важно! Комбинированный способ централизованного теплоснабжения значительно более экономичен. Это связано с тем, что при таком подходе возможно одновременное получение тепла и электричества за счет сжигания низкосортных углеводородов. Использовать такие виды топлива в котельных сложно или вовсе невозможно, что делает ТЭЦ более универсальным и эффективным решением

По способу подключения системы отопления к системе теплоснабжения

Системы теплоснабжения классифицируются по типу подключения системы отопления:

• Зависимые системы – системы отопления подключаются напрямую к тепловой сети. В этом случае теплоноситель из сети поступает непосредственно в отопительное оборудование
• Независимые системы – системы отопления подключаются через теплообменник, что исключает прямое взаимодействие теплоносителя тепловой сети с внутренней системой отопления

Важно! Выбор между зависимой и независимой системой теплоснабжения осуществляется на основе технико-экономического анализа, учитывающего особенности объекта и экономическую целесообразность каждого варианта

По способу присоединения системы горячего водоснабжения к системе теплоснабжения

Системы горячего водоснабжения могут быть подключены к системе теплоснабжения двумя способами:

Открытая система – вода для горячего водоснабжения подается непосредственно из тепловой сети

• Преимущества: Низкая стоимость проектирования и эксплуатации, так как не требуется установка теплообменников
• Недостатки: Значительные потери воды. Ухудшение качества подаваемой воды

Закрытая система – вода для горячего водоснабжения нагревается через теплообменник, не контактируя напрямую с теплоносителем из сети

• Преимущества: Стабильная температура и качество воды. Простота контроля параметров горячей воды
• Недостатки: Увеличение стоимости горячего водоснабжения из-за необходимости установки и обслуживания дополнительного оборудования, такого как бойлеры

Тепловая энергия используется для обогрева помещений, нагрева воды, работы промышленных установок и других целей. Источники тепловой энергии можно классифицировать на природные, искусственные и вторичные. Выбор подходящего источника тепловой энергии зависит от доступности ресурсов, требуемого объема энергии и специфики применения

Принципы получения тепловой энергии

Тепловая энергия играет ключевую роль в самых разных сферах, от бытовых нужд до промышленных процессов. Оптимальное использование тепловой энергии позволяет повысить производительность процессов, улучшить комфорт жизни и сократить затраты на энергию

Вырабатываемая тепловая энергия используется для следующих потребностей населения:

• Отопление жилых и нежилых помещений
• Горячее водоснабжение

Единицей измерения тепловой энергии является гигакалория (Гкал)

Одним из ключевых источников тепловой энергии в России являются теплоэлектроцентрали (ТЭЦ), на которые приходится треть всей выработки тепловой энергии

ТЭЦ – это тип тепловой электростанции, которая одновременно производит электроэнергию и обеспечивает тепловую энергию для централизованных систем теплоснабжения

Режимы работы ТЭЦ

ТЭЦ может функционировать в зависимости от графика нагрузки:

• Тепловой график нагрузки: Приоритет отдается тепловой нагрузке, а электрическая нагрузка изменяется в зависимости от ее величины
• Электрический график нагрузки: Электрическая нагрузка не зависит от тепловой или тепловая нагрузка может полностью отсутствовать (например, в летний период)

Такой режим работы делает ТЭЦ универсальными для различных потребностей, обеспечивая как теплом, так и электроэнергией

Котельные являются основным источником тепловой энергии в России. Котельное оборудование обеспечивает значительную часть выработки тепла, используя различные виды топлива

Статистика по использованию топлива в котельных

• Около 65% котельных работают на газе
• 33% используют твердое топливо
• Лишь 2% функционируют на жидком топливе

Классификация котельных по типу теплоносителя

Классификация котельных по типу теплоносителя — это разделение котельных установок в зависимости от того, какое рабочее вещество используется для передачи тепла от котла к потребителю. Теплоноситель в котельных служит для транспортировки тепла в системы отопления, горячего водоснабжения или технологических процессов. Выделяют два основных типа:

1. Водогрейные
2. Паровые

Теплосеть представляет собой совокупность устройств, обеспечивающих передачу тепловой энергии и теплоносителя от источников тепла до установок, где эта энергия используется. Включает центральные тепловые пункты, насосные станции и другие элементы инфраструктуры

В состав тепловой сети входят ключевые элементы, которые обеспечивают её эффективное функционирование и стабильную подачу тепла

Эти узлы являются важными элементами инфраструктуры тепловой сети, обеспечивая надёжное и качественное теплоснабжение в любых условиях

Блоки тепловых пунктов (БТП) являются важными элементами тепловых сетей, которые обеспечивают контроль и управление подачей тепловой энергии от магистральных сетей к потребителям. БТП — это комплексы оборудования, предназначенные для распределения, регулирования и контроля теплоносителя на различных участках системы отопления и горячего водоснабжения

Основные функции БТП:

1. Регулирование температуры и давления теплоносителя, поступающего в распределительные сети
2. Распределение тепловой энергии между потребителями в зависимости от потребностей каждого из них
3. Контроль и учет потребляемой энергии, что позволяет эффективно управлять расходом ресурсов и поддерживать баланс тепла в системе

БТП могут быть расположены как вблизи крупных потребителей (например, жилых комплексов или административных зданий), так и в более удалённых районах для распределения тепла на большие территории

Прокладка тепловых сетей — это один из ключевых этапов в организации теплоснабжения на различных объектах, будь то жилые дома, промышленные предприятия или инфраструктурные объекты. От выбора трасс и способов прокладки зависит эффективность функционирования системы, её долговечность и безопасность

В населенных пунктах тепловые сети обычно прокладываются под землей: без использования каналов, в каналах или в тоннелях (коллекторах) совместно с другими инженерными коммуникациями

Потребители тепла — это объекты или системы, которые используют тепло, поступающее от централизованных источников отопления или от автономных установок

Категории потребителей тепла

Потребителей тепла по надежности теплоснабжения следует делить на III категории:

Виды потребителей тепла

Потребителями тепла в системе теплоснабжения являются:

теплоиспользующие санитарно-технические системы зданий (отопление, вентиляция, кондиционирование воздуха, горячее водоснабжение)

технологические установки

В зависимости от режима потребления тепла в течение года выделяют две группы потребителей:

сезонные, которые нуждаются в тепле только в холодное время года (например, системы отопления)

круглогодичные, требующие тепла на протяжении всего года (системы горячего водоснабжения)

Группы потребителей тепла

В зависимости от соотношения и режимов различных видов теплопотребления выделяют три основные группы потребителей:

Жилые здания (сезонные расходы на отопление и вентиляцию, круглогодичные расходы на горячее водоснабжение)

Общественные здания (сезонные расходы на отопление, вентиляцию и кондиционирование воздуха)

Промышленные здания и сооружения, включая сельскохозяйственные комплексы (разнообразные виды теплопотребления, соотношение которых зависит от типа производства)

Схема теплоснабжения населённого пункта — это проектный документ, который содержит комплексные данные, необходимые для организации эффективного и безопасного теплоснабжения на территории города или поселка. Она представляет собой основу для планирования и реализации мероприятий, направленных на обеспечение населения и объектов инфраструктуры тепловой энергией

Что говорит законодательство?

Порядок утверждения и требования к схемам

Схема теплоснабжения населённого пункта является важным инструментом для планирования, проектирования и эффективного функционирования системы теплоснабжения. В соответствии с законодательными нормами Российской Федерации, схема теплоснабжения должна разрабатываться и утверждаться согласно установленному порядку и требованиям

Схема теплоснабжения является основой для эффективного и бесперебойного теплоснабжения населения и объектов инфраструктуры. Её правильная разработка и утверждение обеспечивают безопасность, энергосбережение и экономическую эффективность системы

Выбор источника теплоснабжения для конкретного населённого пункта или объекта является одним из важнейших этапов в проектировании системы теплоснабжения. Этот процесс должен учитывать множество факторов, таких как потребности в тепле, доступность источников энергии, экономическая целесообразность и экологические нормы

В последние годы наряду с системами централизованного теплоснабжения, которые были унаследованы от Советского периода, всё чаще используются децентрализованные системы. Рост интереса к автономным источникам тепла и системам во многом объясняется инвестиционно-кредитной политикой

Целесообразность применения децентрализованных систем по сравнению с централизованными должна оцениваться по нескольким ключевым показателям:

• Коммерческая эффективность
• Экономическая эффективность
• Затраты на органическое топливо
• Влияние на атмосферу
• Энергетическая безопасность

При выборе источника автономного теплоснабжения важно учитывать несколько факторов. Основной из них — это расположение объекта, для которого требуется тепло (будь то отдельное здание или группа зданий). Зоны теплоснабжения можно классифицировать на четыре основные группы:

• Зоны централизованного теплоснабжения от городских (районных) котельных
• Зоны централизованного снабжения от городских ТЭЦ
• Зоны автономного теплоснабжения
• Зоны смешанного теплоснабжения

Оценка экономической эффективности является важным этапом при проектировании автономных систем для зданий, расположенных в зоне централизованного теплоснабжения. Внедрение автономных источников тепла, хотя и представляет финансовый интерес для инвесторов, может негативно повлиять на экономическую эффективность системы централизованного теплоснабжения города

Для расчета расхода теплоносителя и тепловых нагрузок района города необходимо учитывать несколько ключевых параметров, включая характеристики системы теплоснабжения, требования к температурному режиму и особенности отопления. Эти расчеты важны для обеспечения эффективной работы системы и оптимизации затрат на тепло

Выбор конструкции тепловой сети и разработка монтажной схемы — это важные этапы проектирования системы теплоснабжения, которые определяют эффективность и надежность работы всей системы. Рассмотрим ключевые моменты, на которые нужно обращать внимание при выборе конструкции тепловой сети и разработке монтажной схемы

Первая задача — это выбор конструкции тепловой сети, который включает в себя:

• Определение трассы прокладки сети
• Выбор способа прокладки тепловых сетей
• Проведение предварительного гидравлического расчета для определения диаметров теплопроводов

Следующий этап — разработка монтажной схемы. Этот процесс включает в себя размещение неподвижных опор, компенсаторов и запорно-регулирующей арматуры вдоль трассы тепловых сетей

Гидравлические режимы тепловых сетей — это различные состояния потока теплоносителя в трубопроводах, которые характеризуют поведение жидкости в системе отопления и теплоснабжения. Гидравлические режимы напрямую влияют на эффективность работы тепловых сетей, их производительность, а также на расход тепловой энергии и потери давления в сети

Для магистральных водяных тепловых сетей предусмотрены следующие гидравлические режимы:

• Расчетный
• Летний
• Статический

Для открытых систем теплоснабжения выделяются такие режимы:

• Зимний
• Переходный

Результаты гидравлического расчета служат исходными данными для выбора насосного оборудования, диаметров трубопроводов и других элементов сети. Далее переходим к разработке монтажной схемы

Одной из основных проблем теплоснабжения в Российской Федерации является снижение теплоотдачи отопительных приборов и теплообменников, вызванное накоплением окислов и солей металлов. Суммарные потери тепловой энергии в системе могут достигать до 30 %*

Практика показывает, что трубопроводы отопительных систем в зданиях, где не проводятся профилактические работы более 10 лет, могут быть забиты окислами и солями металлов на 40-50 %. Накипь создаёт термическое сопротивление теплоносителю, что снижает теплоотдачу и ухудшает комфортные условия для жильцов. Поскольку теплопроводность накипи в 40 раз ниже теплопроводности металла в отопительных системах, отложения толщиной всего 1 мм могут снизить теплоотдачу на 15 %. Если не принять меры вовремя, это может привести к выходу из строя теплообменников, трубопроводов и отопительных приборов

Включают в себя комплекс мероприятий, направленных на повышение эффективности работы тепловых сетей, снижение затрат и улучшение качества предоставляемых услуг. Предложения по оптимизации схем, технических решений и режимов работы систем централизованного теплоснабжения:

Эти меры позволяют значительно сократить капитальные затраты на реконструкцию тепловых сетей, благодаря уменьшению количества компенсаторов, возможности использования более дешевых и коррозионностойких труб из полимерных материалов и других решений. Выделенные средства могут быть направлены на реконструкцию более значительных участков тепловых сетей с повышением их надежности и снижением потерь при транспортировке теплоносителя

Применение энергосберегающих технологий, материалов и оборудования позволяет снизить удельное теплопотребление на 40-50 %. К основным мерам относятся:

• Утепление ограждающих конструкций зданий
• Переход от вертикальных однотрубных систем отопления к горизонтальным с поквартирным учетом тепла
• Установка квартирных водосчетчиков в системах холодного и горячего водоснабжения, а также монтаж автоматизированных тепловых пунктов и другие решения

Совершенствование управления технологическими режимами систем теплоснабжения является важной задачей для повышения их эффективности, надежности и экономичности. Системы теплоснабжения должны оперативно реагировать на изменения внешних условий и потребностей потребителей, обеспечивая при этом оптимальное использование энергии. Рассмотрим основные направления для улучшения управления такими системами

Выводы

Системы теплоснабжения населенных пунктов требуют постоянной модернизации и внедрения новых технологий для повышения их эффективности. Важным шагом является использование мини-ТЭЦ и когенерационных установок, которые позволяют одновременно производить тепло и электроэнергию, что снижает эксплуатационные расходы и повышает общую эффективность. Внедрение автоматизированных систем управления (АСУ) играет ключевую роль в обеспечении бесперебойной и экономичной работы системы. Такие технологии позволяют точно регулировать параметры работы системы, минимизируя ошибки и повышая точность управления

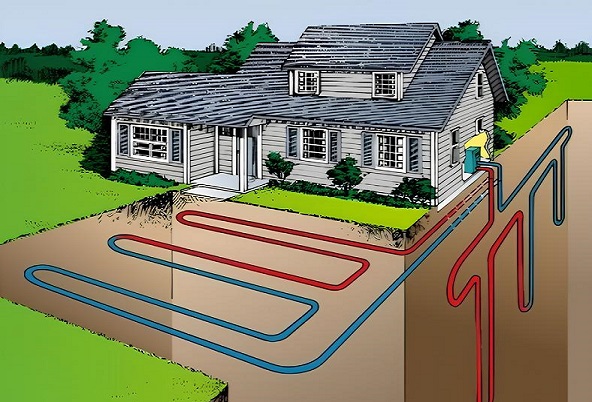

Использование возобновляемых источников энергии, таких как солнечные и геотермальные системы, способствует не только снижению экологической нагрузки, но и повышению энергонезависимости. Важным элементом является развитие локальных источников тепла, что особенно актуально для удаленных районов, где оперативное регулирование потребностей в тепле имеет особое значение

Кроме того, интеграция систем теплоснабжения с другими инженерными системами, такими как водоснабжение и электроснабжение, позволяет более эффективно использовать ресурсы и повышать общую устойчивость инфраструктуры. В результате, устойчивое развитие теплоснабжения требует внедрения инновационных решений, модернизации существующих объектов и повышения экологической ответственности, что обеспечит более стабильное и энергоэффективное теплоснабжение населенных пунктов
