Пошаговая инструкция по замене рабочего колеса и диффузора в насосах CNP CDM/CDMF

В насосах серии CDM/CDMF от CNP поломка рабочего колеса и/или диффузора чаще всего связана с внешними механическими воздействиями. В первую очередь это касается абразивных частиц, попадающих в гидравлическую часть агрегата. Даже незначительное количество песка или стружки может привести к разбалансировке, вибрациям и разрушению лопаток. Также на срок службы влияет режим эксплуатации — работа «всухую», резкие пуски, нестабильное давление

Разборка и замена деталей — задача вполне выполнимая. Главное — соблюдать чёткую последовательность действий и избегать спешки. Давайте подробно разберем, с чего следует начать и на что следует обращать внимание в первую очередь

Перед началом любых работ необходимо убедиться, что насос обесточен. Далее проводится внешний осмотр: визуальные дефекты, трещины, деформация корпуса. Если ничего критичного не выявлено, можно приступать к демонтажу защитного кожуха

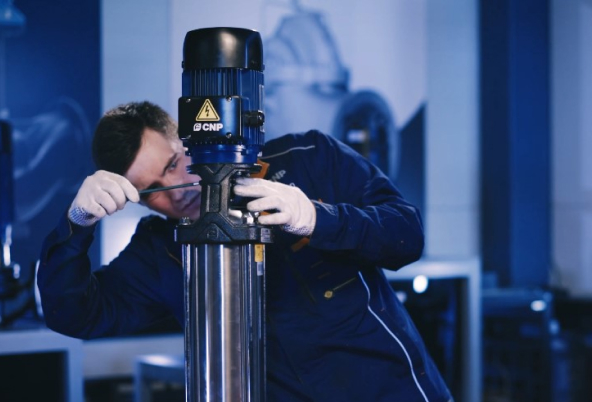

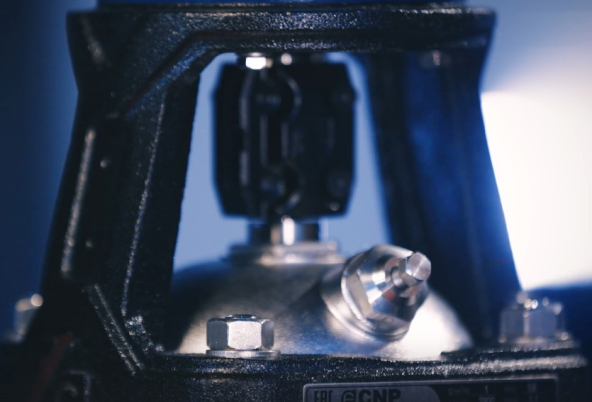

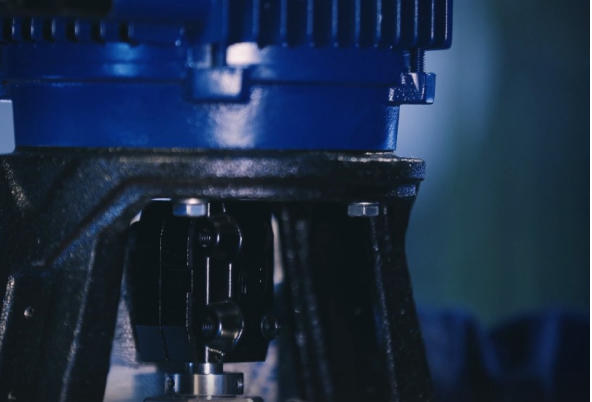

Кожух фиксируется четырьмя винтами, которые выкручиваются крестовой отвёрткой. Последний винт удерживается рукой, чтобы кожух не сорвался. После снятия открывается доступ к муфте, соединяющей электродвигатель с насосной частью

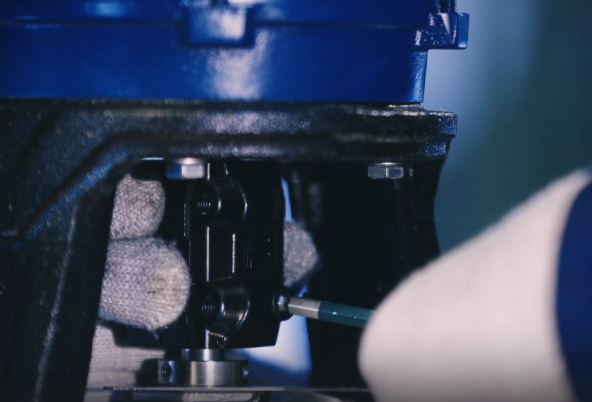

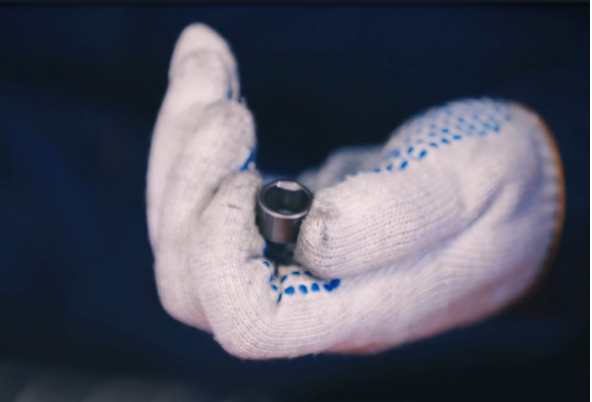

Муфта может быть затянута довольно сильно, поэтому для откручивания четырёх винтов потребуется физическое усилие. При этом важно не потерять штифт, который соединяет обе части муфты! Его сразу возвращают внутрь и убирают муфту в сторону

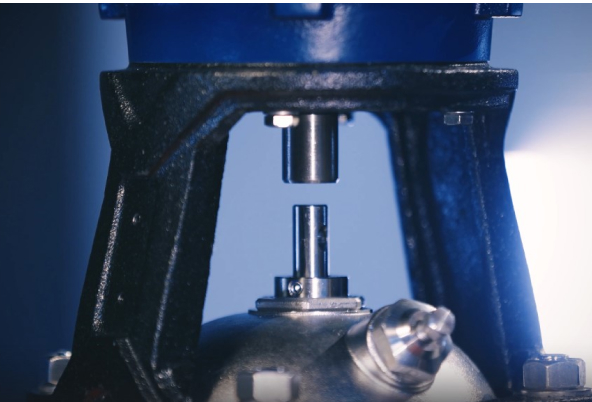

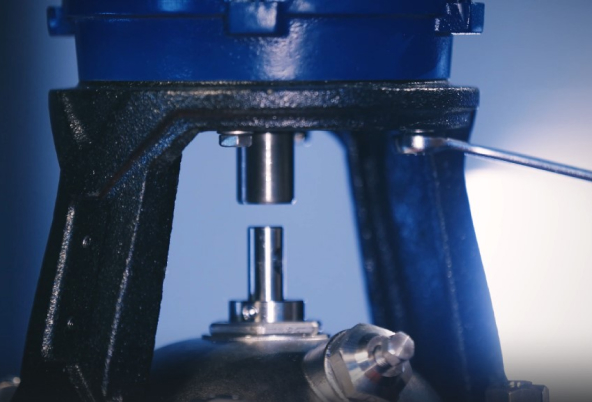

На следующем этапе снимается электродвигатель. Для насосов с мощными моторами используется грузоподъёмное оборудование. Откручиваются четыре винта крепления, двигатель аккуратно отсоединяется от корпуса

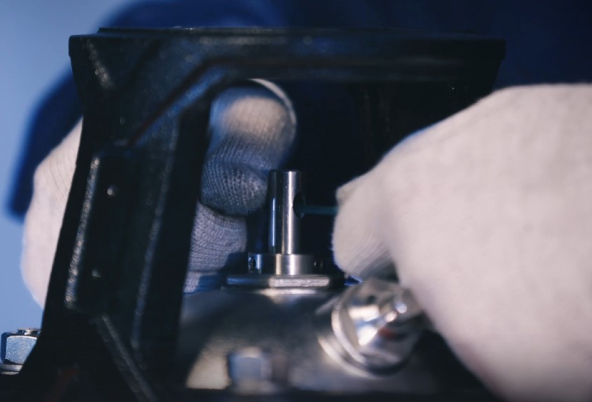

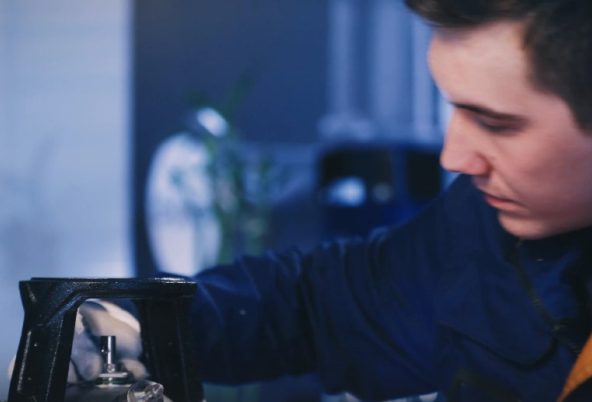

Теперь можно переходить к торцевому уплотнению. На валу гидравлической части оно удерживается тремя гужонами. Их ослабляют ровно на пол-оборота — этого достаточно, чтобы уплотнение не развалилось и нижняя часть не упала внутрь корпуса

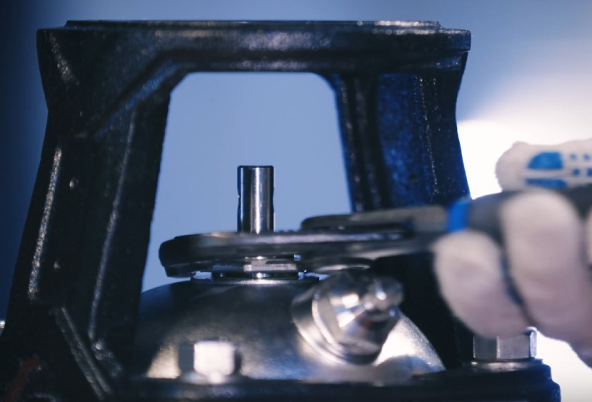

Если доступ позволяет, используют длинную головку. В противном случае подойдут переставные клещи или разводной ключ. Уплотнение выкручивается с осторожностью: нельзя повредить его трущиеся поверхности, иначе оно утратит герметичность

После демонтажа уплотнения отвинчиваются винты, фиксирующие корпус насоса. Чтобы извлечь головную часть, необходимо выкрутить 4 шпильки. Фонарь снимается осторожно, так как может резко сдвинуться

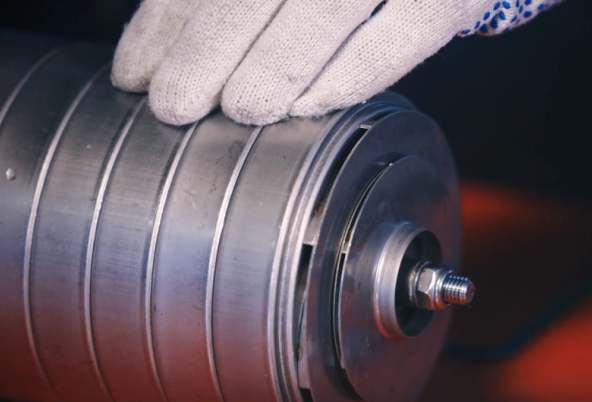

Открывается доступ к гидравлической части. Верхний элемент удаляется, далее извлекается вся внутренняя секция. Разборка ведётся поэтапно — начиная с откручивания центральной гайки, фиксирующей вал. Вал фиксируется в технологическом отверстии корпуса для установки штифта, а сама гайка — как правило, сильно затянута, особенно с завода

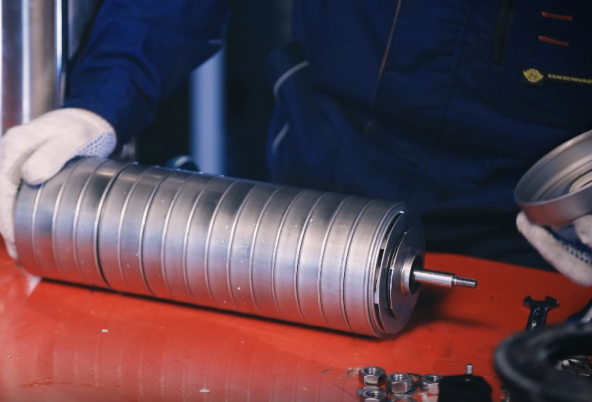

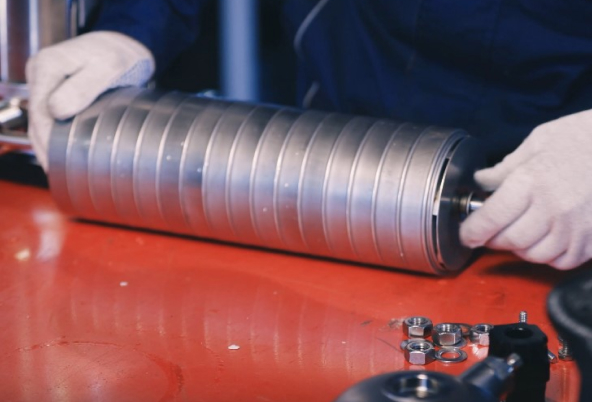

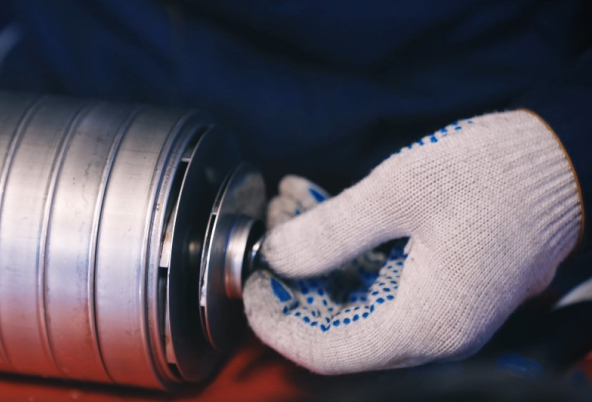

После снятия гайки начинается разборка по секциям. Гидравлический блок выкладывается по порядку, в той же последовательности, в которой планируется сборка. Облегчает сборку и минимизирует вероятность ошибок

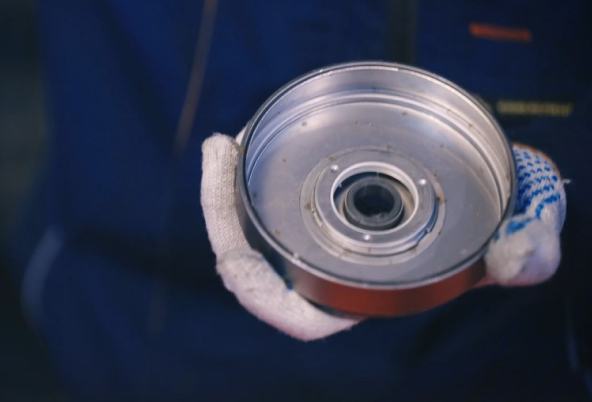

Гидравлический модуль состоит из чередующихся камер с подшипниками скольжения и рабочих колёс. Особая осторожность требуется при обращении с керамическими подшипниками: они очень хрупкие и легко крошатся даже при слабом ударе

На этом этапе производится тщательный осмотр каждой детали: камеры проверяются на загрязнения, следы абразива, песок, коррозию. Повреждённые компоненты заменяются. Это может быть:

рабочее колесо (лопатки сколоты или изношены)

диффузор (трещины, деформация, разрушение направляющих)

втулка подшипника (износ, люфт)

После замены неисправных узлов начинается обратная сборка

Перед финальной сборкой важно правильно центрировать шайбы, удерживающие затяжную гайку. Гидравлическая часть собирается и затягивается гайкой против часовой стрелки. Применяется значительное физическое усилие — без фанатизма, но плотно. Далее проверяется наличие люфта: лёгкое осевое перемещение допускается, если не нарушена центровка

Установка верхнего диффузора требует правильной ориентации — его направляющая часть должна быть повернута к всасывающему или напорному патрубку, в зависимости от гидравлической конфигурации насоса

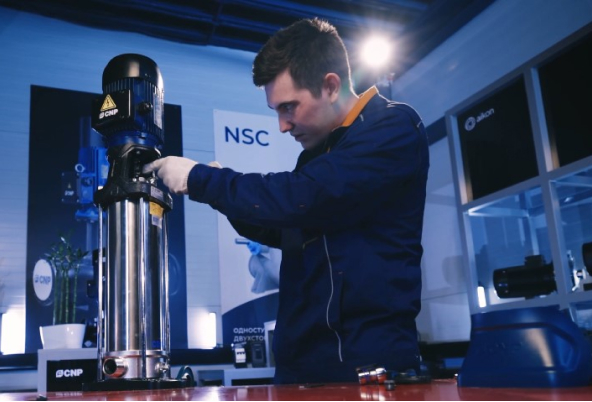

Головная часть устанавливается в корпус, аккуратно фиксируется в фонаре. При затягивании шпилек снова используется крест-накрест, чтобы избежать перекоса. Это особенно важно для геометрии посадочных поверхностей

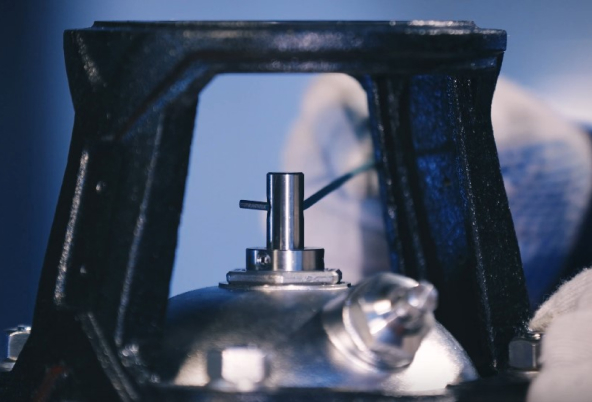

Торцевое уплотнение возвращается на своё место. Перед его фиксацией вал прижимается вниз через отверстие штифта — важно, чтобы он «сел» правильно. После этого гужоны затягиваются, и уплотнение фиксируется окончательно

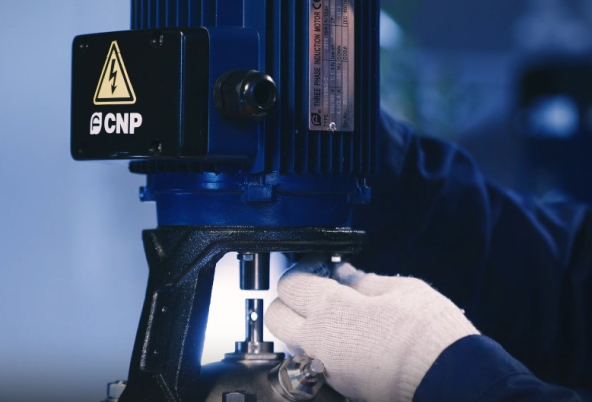

Электродвигатель монтируется обратно. При необходимости его положение корректируется поворотом корпуса, чтобы выставить клеммную коробку. Закручивание винтов также производится крест-накрест

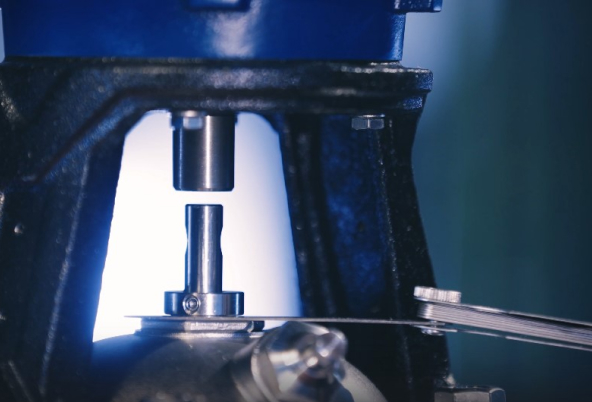

После установки двигателя нужно замерить ход торцевого уплотнения. Вал приподнимается вручную, и при помощи щупа определяется максимально допустимый ход — 1,75 мм. Выставляется половина этого значения (примерно 0,85 мм), и в этом положении уплотнение фиксируется

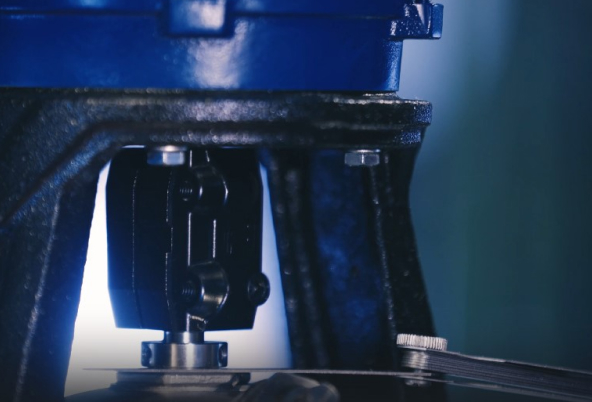

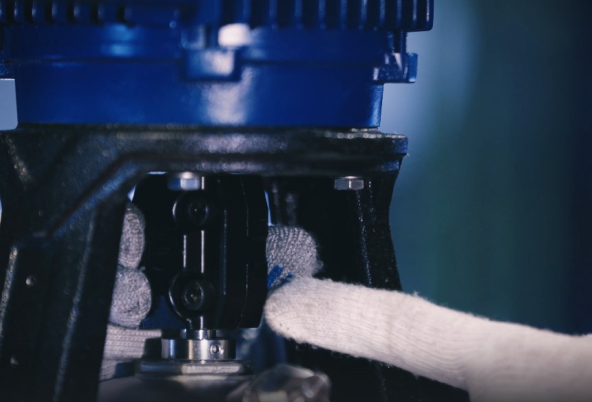

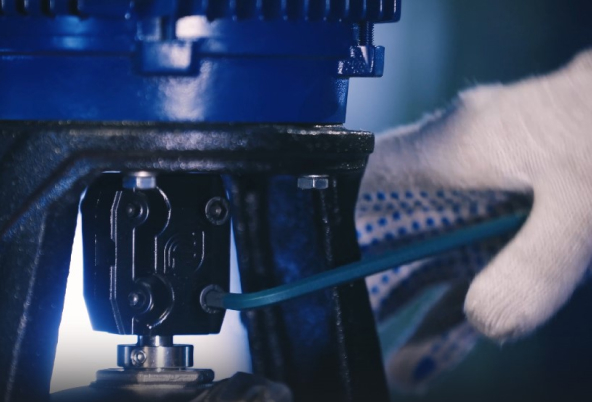

При установке муфты важно соблюсти равномерный зазор по обеим сторона. Винты затягиваются крест-накрест: сначала нижний винт с одной стороны, затем верхний с противоположной. После затяжки щуп удаляется, вал остаётся в нужном положении

Обе стороны муфты проверяются визуально: зазоры должны быть симметричны. После этого можно устанавливать защитный кожух

Правильное состояние рабочего колеса и диффузора критично в системах:

централизованного водоснабжения и циркуляции

промышленного охлаждения и кондиционирования

противопожарных насосных установок

технологических линий с постоянной подачей воды

замкнутых контуров с высокими требованиями к давлению

Любой сбой в этих системах — это простой, потери или, в случае пожаротушения, риск безопасности

Заключение

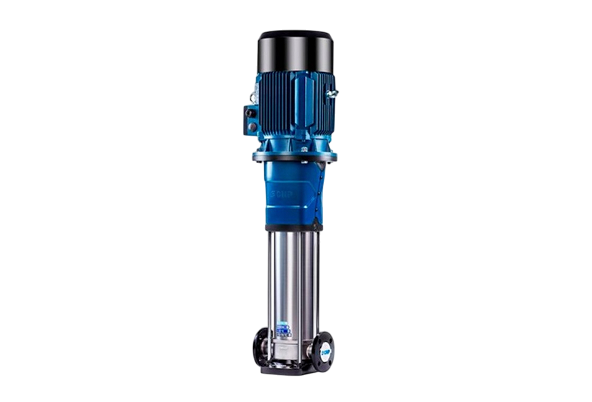

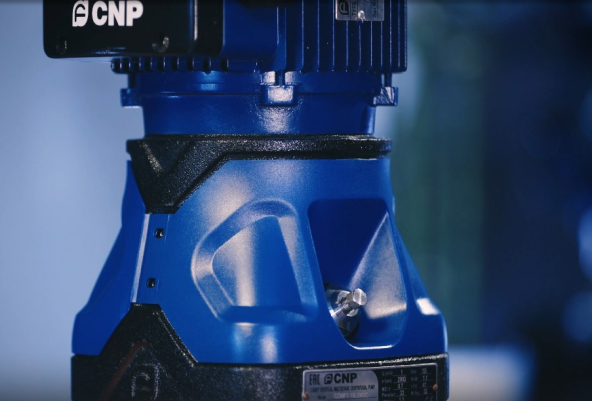

Насосы CNP серии CDM и CDMF — надёжные, ремонтопригодные и неприхотливые в эксплуатации, при условии правильного технического подхода. Замена рабочего колеса и диффузора — это не просто устранение поломки, а полноценная операция, напрямую влияющая на срок службы всего агрегата

Следуя приведённой инструкции, можно без спешки и стресса выполнить процесс от демонтажа до окончательной регулировки. Главное — соблюдать последовательность, технику безопасности и проверять каждый шаг

При этом не стоит забывать: даже идеально проведённый ремонт не отменяет важность регулярного сервисного обслуживания. Гидравлические компоненты — рабочее колесо, диффузор, уплотнения и втулки — подвержены естественному износу. И если проводить осмотры не по факту отказа, а в рамках профилактики, можно:

1. сократить внеплановые простои
2. снизить затраты на экстренные ремонты
3. обеспечить стабильную производительность оборудования
4. увеличить межсервисный интервал без потери надёжности

Комплексное обслуживание насосного оборудования CDM/CDMF не требует ежедневного внимания, но должно быть системным: визуальный осмотр, замеры вибраций, проверка затяжек и состояния уплотнений раз в 3–6 месяцев помогут держать установку в идеальной форме. А значит — минимизировать риски и поддерживать бесперебойную работу даже в самых ответственных инженерных системах
