ТОП-10 электрических принадлежностей и приборов управления Wilo для насосных станций и систем водоснабжения
Электрооборудование является неотъемлемой частью всех инженерных систем здания. К данной категории оборудования компании Wilo относятся устройства и компоненты, обеспечивающие подачу, распределение и контроль электрической энергии, а также вспомогательные элементы, участвующие в монтаже и защите электрических сетей. Правильный выбор и применение электрических принадлежностей напрямую влияют на надёжность, безопасность и энергоэффективность эксплуатации объекта
В этом обзоре мы рассмотрим 10 популярных электрических принадлежностей ООО «ВИЛО РУС», применяемых в составе насосных станций, систем водоснабжения, отопления и автоматического управления. Каждый из компонентов играет важную роль в обеспечении корректной и безопасной работы оборудования, а также в поддержании эксплуатационной надёжности систем
Рассматриваемые устройства охватывают широкий диапазон функций — от контроля уровня и давления до коммутации электропитания и защиты оборудования от перегрузок. Мы приведём краткое описание, особенности применения и поставочную комплектацию для каждой позиции

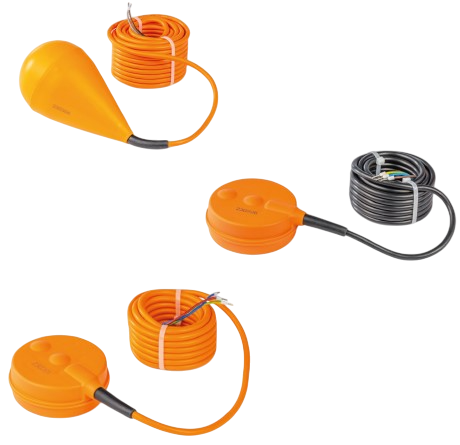

1. Поплавковый выключатель MS1, KR1, KR1S
Применение
Поплавковые выключатели серии MS1, KR1 и KR1S используются в качестве сигнализаторов уровня жидкости. Они применяются в насосных станциях, резервуарах, колодцах и других системах, где необходимо автоматическое включение или отключение насосного оборудования при достижении заданного уровня. Подходят для эксплуатации с загрязнёнными и техническими жидкостями
Комплект поставки: поплавковый выключатель с кабелем длиной 10, 20 или 30 метров (в зависимости от исполнения)
| Характеристика | MS1 | KR1,KR1S |
|---|---|---|
| Кабель | ПВХ 3 × 0.75 мм² | KR1 S: Силикон 3×1.0 мм²; KR1: ПВХ 3×1.0 мм² |
| Макс. рабочая температура | 80°C | ПВХ: 85°C; Силикон: 100°C |
| Коммутационная способность | 1 мА / 4В – 2А / 250 В | 10(8) А / 250В, 10(4) А / 400 В |
| Угол переключения | 10° | 45° |
| Класс защиты / макс. давление | IP68 / 2 бар | IP68 / 2 бар |
| Корпус | Полипропилен (PP) | Полипропилен (PP) |
| Габариты | 180 мм / 100 мм | 135 мм/ 81 мм/ 44 мм |
| Эл. подключение | Перекидной контакт | NO контакт |
| Длина кабеля | до 30 м | до 10 м |
| Информация предоставлена заводом-изготовителем и отражает базовые эксплуатационные характеристики | ||

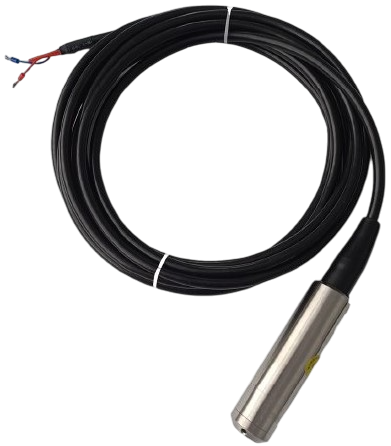

2. Датчик уровня NCT
Применение
Датчик уровня NCT предназначен для измерения давления жидкости или газа, включая агрессивные среды. Применяется для контроля и автоматизации процессов в системах водоснабжения, промышленного оборудования и водоподготовки. Может устанавливаться в зонах с повышенной влажностью, загрязнением или вибрацией
Оборудование применяется в нефтехимической и химической промышленности, используется в системах ЖКХ и водоподготовки, а также интегрируется в технологические процессы, где требуется автоматический контроль и регулирование
| Характеристика | NCT |
|---|---|
| Напряжение питания | 24 В пост. тока |
| Выходной сигнал | 4–20 мА |
| Степень защиты корпуса | IP68 |
| Температура измеряемой среды | -20…+70°C |
| Верхний предел измерения | до 0,1 МПа |
| Комплектный кабель | до 30 м |
| Информация предоставлена заводом-изготовителем и отражает базовые эксплуатационные характеристики | |

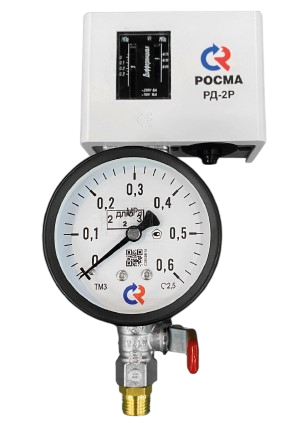

3. Комплект защиты от сухого хода
Применение
Реле протока используется для контроля наличия движения жидкости в трубопроводах. При остановке потока устройство подаёт сигнал, отключая насос или активируя аварийную индикацию, что предотвращает работу оборудования в условиях «сухого хода»
Это особенно важно для систем водоснабжения, охлаждения и технологических контуров, где требуется защита насосов и теплообменного оборудования. Монтаж осуществляется через стандартную резьбовую муфту R1/4"
| Характеристика | Комплект защиты от сухого хода |
|---|---|
| Ток контактов | 8A~220 В / 16A~110 В |
| Тип контакта | Перекидной контакт |
| Рабочее напряжение | 0 – 230 В |
| Класс защиты | IP44 |
| Подключение | R1/4″ |
| Рабочий диапазон давлений | –0,05…0,3 МПа |
| Дифференциал | 0,035…0,15 МПа |
| Температура окружающей среды | –10…+70°C |
| Температура контролируемой среды | –10…+110°C |
| Длина / Ширина / Высота | 160 / 180 / 60 мм |
| Вес (примерно) | 0,5 кг |
| Информация предоставлена заводом-изготовителем и отражает базовые эксплуатационные характеристики | |

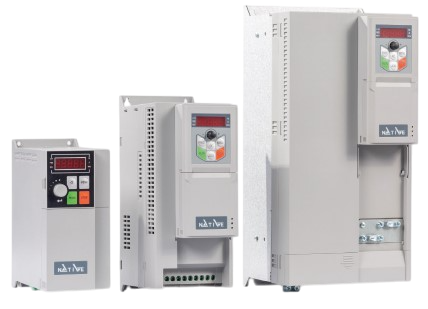

4. Преобразователи частоты Native NFD
Применение
Датчики и электрические принадлежности данного типа применяются в системах водоснабжения, отопления и промышленной автоматизации. Используются в жилищно-коммунальном хозяйстве, на промышленных объектах, в энергетике, нефтегазовой и химической промышленности. Native NFD подходят для эксплуатации в тяжёлых условиях — при вибрациях, перепадах температуры, высокой влажности и наличии агрессивных сред
Дополнительные свойства
- Быстрый ввод в эксплуатацию — встроенная цифровая панель с потенциометром упрощает настройку
- Адаптивность — поддержка различных режимов регулирования под конкретные задачи
- Встроенный тормозной модуль — для точного контроля инерционных нагрузок
- Фильтр ЭМС — обеспечивает соответствие требованиям электромагнитной совместимости
- Съёмный вентилятор — возможность быстрой замены без полной разборки
- Платы с покрытием 3C3 — защищены от коррозии и токопроводящей пыли
- Компактный корпус — удобен для монтажа в ограниченном пространстве
- Энергоэффективность — снижает эксплуатационные затраты
- Журнал аварий и предупреждений — позволяет отслеживать события, связанные с работой привода и быстро устранять неисправности
- Быстрозажимные клеммы — упрощают подключение управляющих и сигнальных цепей, сокращая время монтажа
- Винтовое силовое подключение — обеспечивает надёжный контакт и устойчивость к вибрациям
- Схема внешних подключений — нанесена прямо в клеммном отсеке для удобства монтажа и снижения вероятности ошибок
- Надёжное крепление на монтажную панель — облегчает установку устройства в шкафу управления
- Фирменная упаковка — с шаблоном для разметки отверстий под крепёж, что экономит время на монтажных работах
| Характеристика | Native NFD |
|---|---|
| Диапазон мощностей при 400 В | 0.75–22 кВт |
| Перегрузочная способность | 150% – 60 сек, 180% – 3 сек |
| Максимальная выходная частота | 400 Гц для моделей до 4 кВт; 590 Гц для моделей 5,5–22 кВт |
| Частота коммутации | 2~16 кГц |
| Степень защиты | IP20 |
| Режимы управления | Скалярное U/f=const, векторное |
| Количество релейных выходов | 1 |
| Дискретные входы | 5 для моделей до 4 кВт; 3 для моделей 5,5–22 кВт |
| Аналоговые выходы | 1 × 0~10 В / 4~20 мА |
| Аналоговые входы | 2 × 0~10 В / 4~20 мА |
| Функции защиты | Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др. |
| Информация предоставлена заводом-изготовителем и отражает базовые эксплуатационные характеристики | |

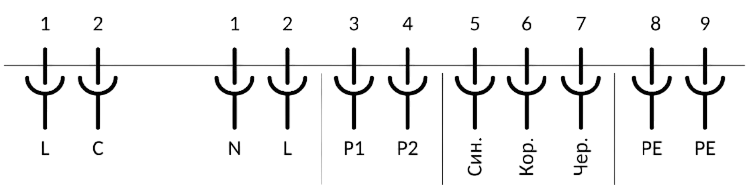

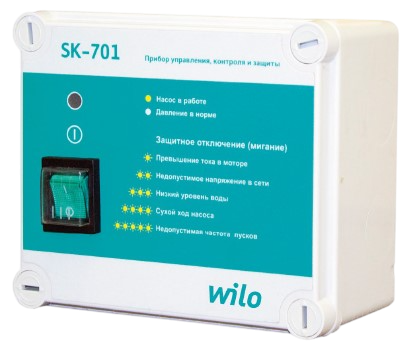

5. Прибор управления Wilo SK-701
Применение
Прибор управления SK-701 предназначен для автоматизации и защиты насосного оборудования. Он применяется:
- Для управления насосом с использованием реле давления
- В системах водоснабжения со скважинным насосом — для работы при низком уровне воды
- Для комплексной защиты электродвигателя от: превышения тока; недопустимого напряжения в сети; слишком частых включений (ограничение числа пусков)
Также прибор обеспечивает световую сигнализацию о срабатывании защит и наличии неисправностей
Комплект поставки
- Прибор управления SK-701
- Комплект гермовводов
- Инструкция по монтажу и эксплуатации
Также прибор обеспечивает световую сигнализацию о срабатывании защит и наличии неисправностей
Дополнительные свойства
Разработан специально для скважинных насосов
- Компактный корпус, удобный для установки в ограниченном пространстве
- Светодиодная индикация режимов работы и аварий
- Совместимость с погружными измерительными электродами для контроля уровня воды
| Характеристика | SK-701 |
|---|---|
| Для насосов с моторами мощностью | 0,37 / 0,55 / 0,75 / 1,1 / 1,5 кВт |
| Рабочее напряжение | 1~230 В, 50 Гц |
| Степень защиты | IP55 |
| Предохранитель прибора управления | 0,1 А |
| Сопротивление в цепи погружных электродов | Не более 10 кОм (до 25 кОм при увеличенной чувствительности электродов) |
| Условия эксплуатации | От +1°C до +40°C без образования конденсата |
| Информация предоставлена заводом-изготовителем и отражает базовые эксплуатационные характеристики | |

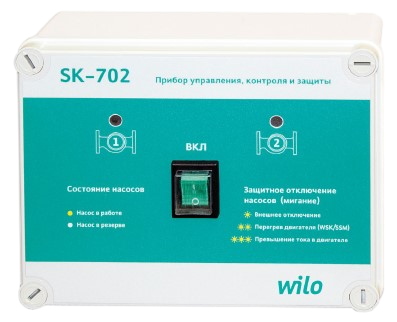

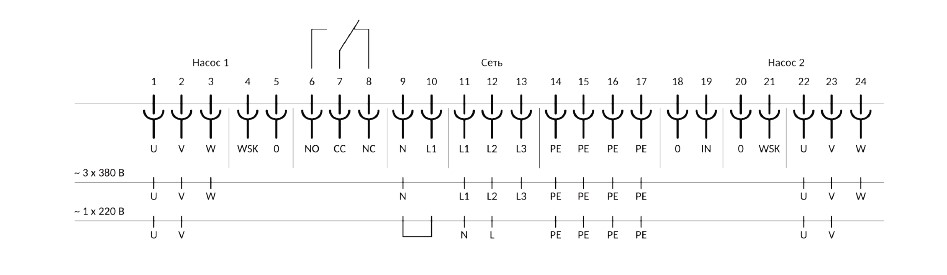

6. Прибор управления Wilo SK-702
Применение
Прибор управления SK-702 предназначен для автоматического запуска, остановки и защиты скважинных насосов в системах водоснабжения. Обеспечивает бесперебойную работу оборудования по заданным параметрам, контроль уровня воды и защиту от аварийных режимов. Может использоваться в системах с двумя источниками водозабора или в резервных конфигурациях, где требуется надёжное переключение между режимами
Комплект поставки
- Прибор управления SK-702
- Комплект гермовводов
- Инструкция по монтажу и эксплуатации
Дополнительные свойства
- Переключение на резервный насос при аварии основного
- Попеременное включение насосов по времени для равномерного износа
- Защита двигателя от перегрузки, превышения тока и заниженного напряжения
- Контроль наличия воды с помощью контактов WSK/SSM (при их наличии)
- Раздельная светодиодная индикация неисправностей каждого насоса
- Дистанционное включение/отключение и защита от «сухого хода»
- Сводная сигнализация о работе и неисправностях системы
| Характеристика | SK-702 |
|---|---|
| Напряжение прибора, насосов | 1~230 В / 3~400 В, 50 Гц |
| Номинальный ток | Однофазных – 5 А, трёхфазных – не более 3 А |
| Условия эксплуатации | От +1°C до +40°C без образования конденсата |
| Степень защиты | IP55 |
| Информация предоставлена заводом-изготовителем и отражает базовые эксплуатационные характеристики | |

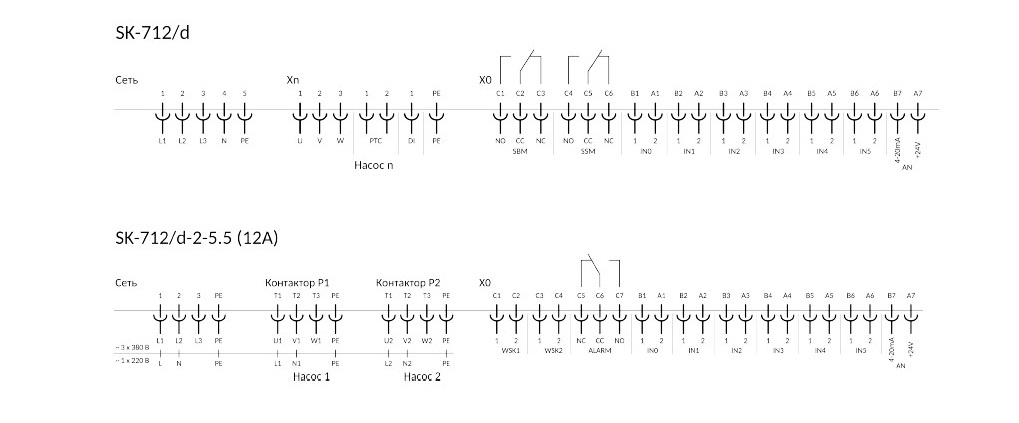

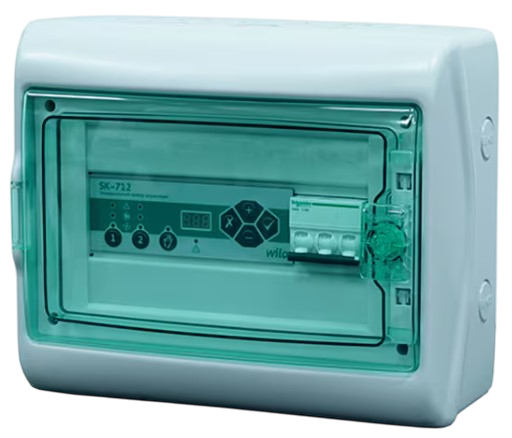

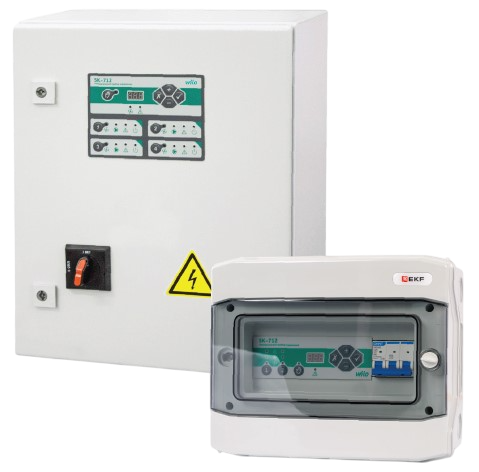

7. Прибор управления Wilo SK-712/d-sd-ss
Применение
Прибор предназначен для управления от 1 до 6 насосов в системах водоотведения, водоснабжения, повышения давления и циркуляции. Обеспечивает автоматическое включение, попеременную работу, переключение на резерв, а также защиту оборудования и сигнализацию неисправностей. Подходит для жилых, коммерческих и промышленных объектов
Диспетчеризация
- Плата RS-485 для SK – диспетчеризация приборов через интерфейс RS485 (протокол Modbus RTU)
- Плата RS-485/USB для SK – диспетчеризация приборов через интерфейс RS485 (протокол Modbus RTU) и подключение компьютера через порт USB
- Плата WEB для SK – диспетчеризация приборов по сети Ethernet / Wi-Fi (протокол Modbus TCP, HTTP/WEB)
- GSM/SMS информатор – предназначен для диспетчеризации прибора SK-712 с помощью SMS-сообщений
Дополнительные свойства
- Автоматический и ручной режим работы насосов
- Программно-задаваемые параметры насосов, уровней, давлений и других параметров системы
- Отображение технологических параметров во время работы системы
- Сигнализация неисправности с отображением кода
- Подключение резервных насосов при выходе из строя работающих
- Циклическое переключение насосов для обеспечения равномерного износа
- Подключение к работе пиковых насосов по внешним сигналам
- Параметрическая токовая защита с отображением тока каждого двигателя
- Защита двигателей от перегрева с использованием контакта PTC/WSK
- Защита двигателей с использованием контактного датчика влажности
- Контроль уровня по поплавкам (до 5 шт.)
- Контроль ошибочного срабатывания поплавков
- Возможность работы с аналоговыми датчиками 4–20 мА
Опции
- /T1 – расширение диапазона температуры эксплуатации прибора -25°C …+40°C
- /T2 – расширение диапазона температуры эксплуатации прибора -40°C …+40°C (для приборов SK-712/d-sd)
- /AV – система автоматического ввода резервного питания – АВР
- /RV – ручной ввод резервного питания – РВР
- /SM – встроенный GSM/SMS информатор
- /Mn – исполнение с раздельными вводами питания
- /Mb – многоблочное исполнение
- /EL – управление по сигналам от погружных электродов
- /PT – возможность подключения датчика Pt100
| Характеристика | SK-712/d-sd-ss |
|---|---|
| Мощность электродвигателей | От 5,5 до 250 кВт |
| Номинальный ток электродвигателей | От 12 до 500 А |
| Схема пуска | «Прямой» — для SK-712/d; «звезда–треугольник» — для SK-712/sd; «плавный пуск» — для SK-712/ss |
| Рабочее напряжение питающей электросети | ~3 × 400 В / 50 Гц |
| Количество насосов | от 1 до 6 |
| Материал корпуса | Сталь (пластик для SK-712/d-1/2–5,5(12A)) |
| Степень защиты | IP65 |
| Температура эксплуатации | От +1°C до +40°C |
| Информация предоставлена заводом-изготовителем и отражает базовые эксплуатационные характеристики | |

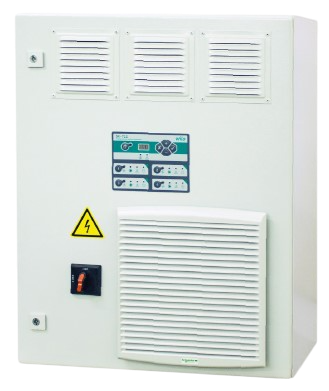

8. Прибор управления Wilo SK-712/w
Применение
Предназначен для управления работой от 1 до 6 насосов в системах повышения давления и циркуляции. Обеспечивает плавное бесступенчатое регулирование частоты вращения насосов при помощи преобразователей частоты, что позволяет точно поддерживать заданные параметры системы и снижать энергопотребление. Подходит для применения в жилых, коммерческих и промышленных объектах с переменной нагрузкой
Диспетчеризация
- Плата RS-485 для SK – диспетчеризация приборов через интерфейс RS485 (протокол Modbus RTU)
- Плата RS-485/USB для SK – диспетчеризация приборов через интерфейс RS485 (протокол Modbus RTU) и подключение компьютера через порт USB
- Плата WEB для SK – диспетчеризация приборов по сети Ethernet / Wi-Fi (протокол Modbus TCP, HTTP/WEB)
- GSM/SMS информатор – предназначен для диспетчеризации прибора SK-712 с помощью SMS-сообщений
Дополнительные свойства
- Автоматический и ручной режим работы насосов
- Программно задаваемые параметры насосов, давления (перепада) и других параметров системы
- Отображение технологических параметров во время работы системы
- Сигнализация неисправности с отображением кода
- Подключение резервных насосов при выходе из строя работающих
- Циклическое переключение насосов для обеспечения равномерного износа
- Подключение к работе пиковых насосов по внешним сигналам
- Защита двигателей от перегрева с использованием контакта PTC/WSK
- Возможность работы с 2-мя аналоговыми датчиками 4–20 мА
- Дистанционное отключение
- Выходы на внешнее устройство сигнализации или сбора информации
- Контроль входного питания
- Функция обнаружения «нулевого расхода»
- Функция заполнения трубопровода
Опции
- /AV – система автоматического ввода резервного питания – АВР
- /RV – ручной ввод резервного питания – РВР
- /Mn – исполнение с раздельными вводами питания
- /Mb – многоблочное исполнение
- /PT – возможность подключения датчика Pt100
| Характеристика | SK-712/w |
|---|---|
| Мощность электродвигателей | От 0,75 до 90 кВт |
| Номинальный ток электродвигателей | От 2,2 до 175 А |
| Схема пуска | Преобразователь частоты на каждый насос |
| Рабочее напряжение питающей электросети | ~3 × 400 В / 50 Гц |
| Количество насосов | От 2 до 6 |
| Материал корпуса | Сталь |
| Степень защиты | IP54 |
| Температура эксплуатации | От +1°C до +35°C без образования конденсата |
| Информация предоставлена заводом-изготовителем и отражает базовые эксплуатационные характеристики | |

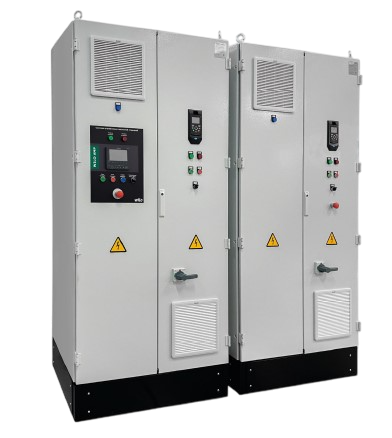

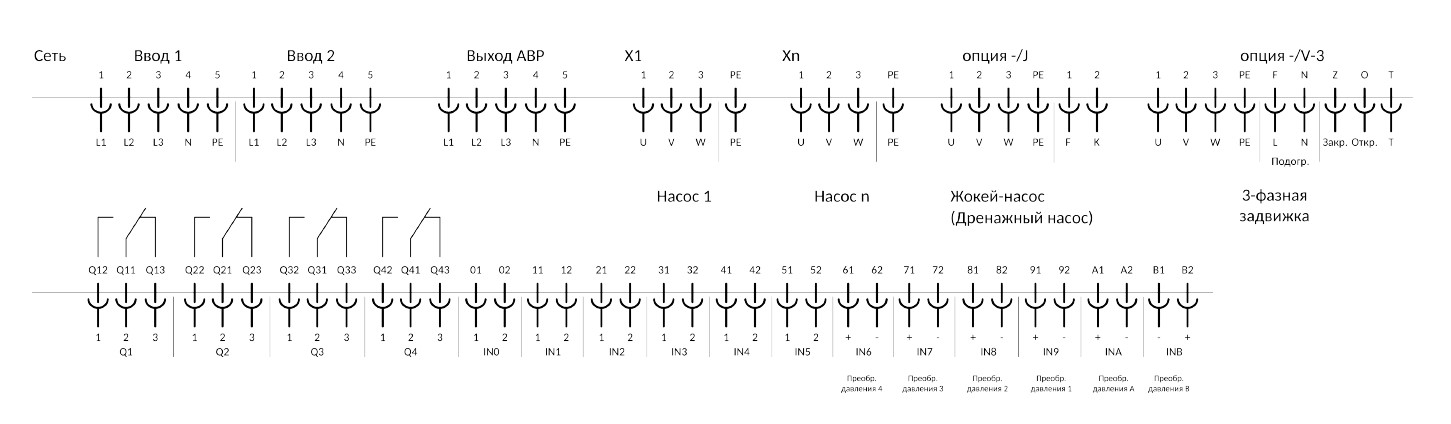

9. Прибор управления Wilo SK-FFS
Прибор управления SK-FFS предназначен для автоматического и ручного управления насосными агрегатами, модульными установками, электрифицированными задвижками и другими компонентами систем противопожарной защиты. Он применяется в установках водяного и пенного пожаротушения, во внутренних системах противопожарного водопровода, а также в совмещённых комплексах, объединяющих функции внутреннего и автоматического пожаротушения
Дополнительные свойства
- Прием электрических сигналов от технических средств, формирующих стартовый сигнал запуска прибора
- Прием сигналов от устройств регистрации срабатывания систем противопожарной защиты, оказывающих влияние на алгоритм функционирования прибора
- Автоматический контроль исправности линий связи/шлейфов
- Пуск исполнительных устройств систем противопожарной защиты в автоматическом режиме и обеспечение необходимого алгоритма их функционирования с учетом параметров контролируемых сигналов
- Пуск исполнительных устройств систем противопожарной защиты в ручном режиме
- Автоматическое переключение электропитания с основного ввода на резервный при пропадании напряжения на основном вводе и обратно без выдачи ложных сигналов
- Подключение резервного насоса при выходе из строя основного
- Автоматическое управление жокей-насосом / дренажным насосом
- Автоматическое управление электрозадвижками (при наличии)
- Отображение информации, в зависимости от типа инициируемого события, посредством световой индикации и звуковой сигнализации
- Программно-задаваемые параметры системы
- Выходы на внешнее устройство диспетчеризации
- Контроль состояния запорной арматуры
Дополнительные блоки
- SK-FFS/RC – блок диспетчерского пульта – предназначен для удаленного управления основным прибором SK-FFS. Полностью дублирует работу лицевой панели основного прибора. Подключается к основному прибору с помощью интерфейсной платы (входит в комплект поставки)
- SK-D – прибор управления жокей-насосом или дренажным насосом. Основные функции: пуск жокей-насоса при срабатывании выходного сигнала от основного прибора SK-FFS или пуск дренажного насоса при срабатывании поплавка дренажного приямка; пуск жокей-насоса или дренажного насоса в ручном режиме; регулируемая защита электродвигателя насоса от коротких замыканий и перегрузок; отображение работы насоса; выход на внешнее устройство сигнала отключения защитного автоматического выключателя
- SK-FFS/V – блок управления задвижками
Диспетчеризация
- Плата RS-485 для SK – диспетчеризация приборов через интерфейс RS485 (протокол Modbus RTU)
- Плата RS-485/USB для SK – диспетчеризация приборов через интерфейс RS485 (протокол Modbus RTU) и подключения компьютера через порт USB
- Плата WEB для SK – диспетчеризация приборов по сети Ethernet / Wi-Fi (протокол Modbus TCP, HTTP/WEB)
Комплект поставки
- Прибор управления SK-FFS
- Преобразователи давления с выходным сигналом 4–20 мА
- Платы контроля шлейфа
- Комплект гермовводов
- Инструкция по монтажу и эксплуатации
Опции
- /X8 (/X16) – Дополнительные сигнальные реле NO 8 шт. (16 шт.)
- /PN25 – Диапазон датчика давления 25 бар (по запросу PN40, PN60, PN100)
- /DP – Управление резервным дизельным насосом
- /DG – Управление дизель-генератором
- /T1 – Для неотапливаемых помещений Т= –25…+40 °C
- /T2 – Для улицы Т= –40…+40 °C (только до 15 кВт – 2 насоса)
- /M2 – С 2-мя вводами без встроенного АВР (необходимо I-я категория электроснабжения)
- /SP2 – Для систем с 2-мя основными + 2-мя резервными насосами с раздельной установкой насосов в 2-ух резервуарах с защитным отключением по минимальному уровню
- /J–6,3А – Жокей-насос – максимальный номинальный ток
- /V–3×10А – Задвижка – количество, тип и максимальный ток
- /ACn – дополнительные выходы электропитания внешних однофазных потребителей, где n – это количество потребителей (например, компрессоров)
| Характеристика | SK-FFS |
|---|---|
| Мощность электродвигателей | От 0,75 до 315 кВт |
| Номинальный ток электродвигателей | От 2,5 до 630 А |
| Схема пуска | «Прямой» или устройство плавного пуска на каждый насос |
| Рабочее напряжение питающей электросети | ~3×400 В / 50 Гц |
| Количество насосов | От 2 до 8 (больше 4 по запросу) |
| Материал корпуса | Сталь |
| Степень защиты | IP54 |
| Температура эксплуатации | От 0°C до +40°C |
| Данные предоставляются производителем и отражают основные технические показатели | |
10. Система управления Wilo AMP
Применение
Система автоматизации предназначена для насосных станций с различным количеством насосов, используемых в системах водоснабжения, водоотведения, повышения давления и циркуляции. Поддерживается работа с насосами мощностью до 1 МВт при напряжении 400/690 В и частоте 50/60 Гц. Конструктивное исполнение системы управления варьируется в зависимости от числа насосов и требований к их включению, переключению и параметрам регулирования
Дополнительные свойства
- Легко интегрируется с системами диспетчеризации и другими АСУТП
- Не требует постоянного контроля со стороны человека
- Модульная конструкция системы: единый шкаф управления для всего диапазона мощностей, количества насосов и схем автоматизации; модульная конструкция из стандартных силовых коммутационных элементов, позволяющая получить различные схемы автоматизации станции; шкафы силовой коммутации функционально законченные изделия и могут использоваться автономно для управления и регулирования насосами в ручном режиме; разнообразие компоновочных решений
- Разрабатывается индивидуально по ТЗ заказчика
- Гибкость настроек определяет широкие возможности по конфигурированию системы
- Контроль уровней доступа
- Решения для удаленной диспетчеризации
- Подключение однофазных/трехфазных задвижек и др. потребителей
Примеры применения
- Станции первого подъема, водозаборы и водозаборные узлы (ВЗУ)
- Станции второго, третьего, четвертого подъема
- Повысительные насосные станции (ПНС)
- Водонапорные насосные станции (ВНС)
- Сетевые насосы и насосные группы
- Насосные станции теплоснабжения
- Насосные станции циркуляции воды
- Примеры применения
Конфигуратор amp.wilo.ru. В результате самостоятельного подбора пользователь получает файл технико-коммерческого предложения и набор чертежей в формате dwg:
- Габаритные чертежи
- Однолинейная схема
- Схема внешних подключений
- Схема автоматизации
Индивидуальный подбор по ТЗ заказчика
Вывод
Электрооборудование, электрические принадлежности и запчасти Wilo от компании ООО «ВИЛО РУС» обеспечивают надёжное и эффективное управление насосным оборудованием во всех типах инженерных систем — от водоснабжения и водоотведения до противопожарной защиты и циркуляции. Широкий ассортимент включает как базовые элементы (датчики, выключатели, реле), так и интеллектуальные приборы управления, совместимые с системами диспетчеризации и автоматизации. Модульная архитектура, расширенные функции защиты, удалённый контроль и удобство монтажа делают продукцию компании универсальным решением для объектов любой сложности — от частных систем до промышленных установок
