Обвязка центробежных насосов: схемы, нормативы, рекомендации по проектированию и монтажу

Центробежные насосы — один из самых распространённых типов насосного оборудования, применяемого в промышленности, строительстве, коммунальном хозяйстве и аграрном секторе. Их задача — транспортировка жидкостей с заданными параметрами давления и расхода, но эффективность и надёжность работы таких агрегатов во многом зависят не только от характеристик самих насосов, но и от правильной организации их обвязки.

В этом обзоре рассматриваются ключевые элементы и схемы обвязки, технические особенности компоновки, а также нормативные аспекты, влияющие на проектирование насосных узлов. Материал ориентирован на специалистов в области инженерных систем, проектировщиков, эксплуатирующие организации и всех, кто интересуется современной практикой монтажа и эксплуатации насосного оборудования.

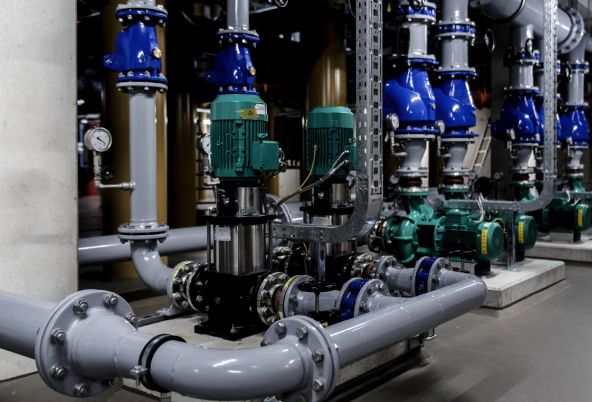

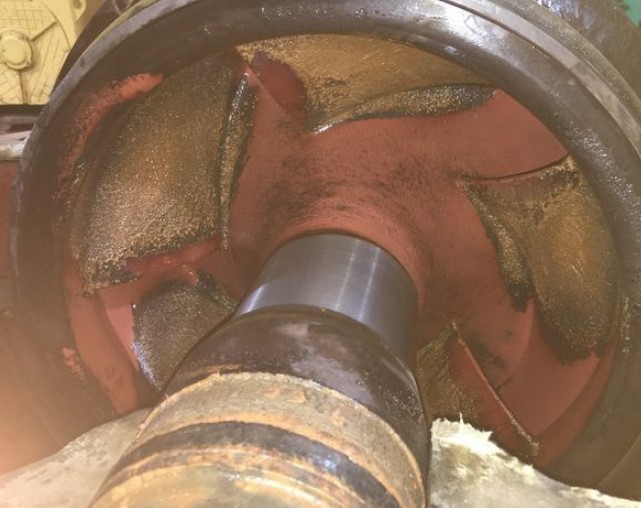

Нарушение правил обвязки существенно сокращает ресурс центробежных насосов, нарушает работу инженерных систем, а также может приводить к возникновению аварийных ситуаций.

Для надёжной и стабильной работы насосной установки особенно важно правильно организовать подвод жидкости ко входному патрубку. Это позволяет не только избежать типичных проблем — кавитации, вибраций, перегрузок — но и обеспечивает долгий ресурс оборудования. При проектировании всасывающего трубопровода необходимо учитывать следующие ключевые требования:

Чем выше напор, скорость вращения и ниже NPSHa, тем чувствительней характеристики насоса к условиям всасывания!

Соблюдение этих условий особенно критично для промышленных насосных станций, работающих в непрерывном режиме или с агрессивными средами. Нарушение хотя бы одного из пунктов может привести к серьёзным эксплуатационным проблемам и внеплановым остановкам.

Проектирование, монтаж и эксплуатация обвязки центробежных насосов регламентируются как отечественными, так и международными стандартами. Они определяют требования к конструкции трубопроводов, арматуры, систем управления и безопасности, а также к порядку пуско-наладочных работ.

Эти документы формируют нормативную основу для технических решений в области обвязки, обеспечивая безопасность, надёжность и энергоэффективность насосных систем.

Надёжная и стабильная работа центробежного насоса в значительной степени зависит от правильной организации подачи жидкости к его всасывающему патрубку. На этом этапе критически важно соблюдение нескольких инженерных условий, которые обеспечивают стабильные гидравлические параметры и предотвращают эксплуатационные сбои.

Чем выше расчетный напор, скорость вращения рабочего колеса и чем ниже доступное значение NPSHa, тем более чувствителен насос к условиям на всасывании. Нарушение этих условий может привести к снижению КПД, ускоренному износу или даже аварийному выходу агрегата из строя.

Рекомендуемые скорости движения жидкости

Один из ключевых параметров, влияющих на эффективность и стабильность работы насоса, — это скорость движения жидкости во всасывающей линии. Слишком высокая скорость может вызвать рост гидравлических потерь и неравномерность потока, тогда как слишком низкая — способствовать осаждению взвешенных частиц и образованию засоров. Поэтому при проектировании всасывающих трубопроводов важно соблюдать баланс между минимизацией потерь и поддержанием достаточного уровня кинетической энергии потока.

Рекомендации по проектным скоростям

Наименование	Показания	Рекомендации
В.И.Турк	для труб с условным диаметром до 250 мм	рекомендуемая скорость 1,0 – 1,2 м/с
В.И.Турк	для труб диаметром 250 мм и более	допустимая скорость 1,2 – 1,6 м/с
Hydraulic Institute (HI, издания 2009 и 2016 годов)	максимально допустимая скорость	в любой точке всасывающей линии не должна превышать 2,4 м/с

Соблюдение этих нормативных значений позволяет обеспечить равномерное поступление жидкости в рабочее колесо, минимизировать завихрения и кавитационные эффекты, а также снизить износ насосного оборудования.

Рекомендуемые скорости движения жидкости в различных инженерных системах

Проектирование всасывающих и напорных трубопроводов насосных установок должно учитывать не только требования, характерные для насосной техники, но и нормативы, действующие в соответствующих инженерных системах. Скорость движения жидкости влияет на режим течения, вероятность образования отложений, шум, гидроудары и общее гидравлическое сопротивление системы.

Скорости по нормативам СП для различных систем

Наименование	Показания	Рекомендации
Канализация (СП 32.13330.2018)	минимально допустимая скорость жидкости	1 м/с (это значение обеспечивает самоочищение труб и предотвращает осаждение твердых включений)
Водоснабжение (СП 31.13330.2021)	при условном диаметре до 250 мм	0,6 – 1 м/с
	при ДУ от 250 до 800 мм	0,8 – 1,5 м/с
	при ДУ свыше 800 мм	1,2 – 2 м/с

Эти диапазоны определены с учётом поддержания устойчивого и безаварийного режима работы систем, а также оптимального сочетания между потерями напора и затратами на прокладку трубопровода. Для насосных станций, интегрированных в такие сети, рекомендуется ориентироваться на значения, лежащие в середине указанных интервалов, если иное не обусловлено спецификой оборудования.

Рекомендуемые скорости движения жидкости в различных инженерных системах

В инженерных системах, связанных с транспортировкой теплоносителя, выбор скорости жидкости определяется рядом факторов: типом здания, назначением системы, температурными режимами, допустимым уровнем шума и условиями гидравлического расчёта. Хотя для некоторых сетей нормы задаются в явном виде, для других проектировщик ориентируется на расчётные критерии.

Нормативные ориентиры

Наименование	Рекомендации
Системы отопления, вентиляции и кондиционирования воздуха (СП 60.13330.2012)	Рекомендуемая скорость зависит от категории здания и характера системы: 1,5 – 3 м/с — верхний предел допустимого значения, направленный на ограничение шума и износа арматуры. В жилых и общественных зданиях, как правило, придерживаются нижней границы.
Тепловые сети (СП 124.13330.2012)	Жёстко не нормируется, однако при проектировании учитываются параметры теплоносителя, допустимые уровни гидравлических потерь и режимы работы насосов. На практике в магистралях применяются скорости в диапазоне 1,2 – 2,5 м/с, в зависимости от конфигурации и требований к энергоэффективности.

Таким образом, несмотря на отсутствие прямых ограничений в отдельных СП, соблюдение оптимальных скоростей остаётся важным условием надёжной и экономичной эксплуатации систем теплоснабжения.

Скорости движения жидкости во всасывающих патрубках насосов

При анализе фактических скоростей потока на входе в насосы часто можно заметить, что они превышают рекомендуемые значения для всасывающих трубопроводов. Это связано с конструктивными особенностями насосов: компактностью патрубков, ориентацией на минимизацию габаритов и стоимость корпуса, а также особенностями входной геометрии рабочего колеса.

Примеры реальных скоростей на входе в насосы

IL 200/270 (номинальный расход 300 м³/ч, патрубок Ø200 мм) – скорость потока 2,65 м/с

BL 100/170 (120 м³/ч, Ø125 мм) – скорость 2,71 м/с

SCP 400/710 (2500 м³/ч, Ø450 мм) – скорость 4,37 м/с

REXA BLOC RE 10.44W (160 м³/ч, Ø100 мм) – скорость 5,66 м/с

Для сравнения, у бытовых насосов, особенно в системах отопления малой мощности, скорость может укладываться в нормативные пределы: RS 25/2 (1,5 м³/ч, Ø25 мм) – скорость 0,84 м/с

Такая диспропорция подчёркивает важность правильного сопряжения трубопроводной обвязки с патрубками насоса. Даже если в трубопроводе соблюдены все рекомендации, локальные ускорения потока на входе в агрегат могут вызывать турбулентность, завихрения и кавитационные эффекты. Поэтому при проектировании узла особое внимание уделяется переходным участкам, диффузорам и плавному сопряжению с входным сечением рабочего колеса.

Скорости движения жидкости во всасывающих патрубках насосов

Анализ типовых скоростей движения жидкости через всасывающие патрубки насосов показывает, что они часто превышают нормативные значения, рекомендованные для всасывающих трубопроводов. Это обусловлено тем, что геометрия патрубков закладывается исходя из конструкции корпуса и компактности агрегата, а не из гидравлических критериев оптимального течения.

Чтобы соблюсти допустимые скорости в магистрали всасывания и обеспечить равномерное, безкавитационное поступление жидкости к рабочему колесу, в большинстве случаев диаметр всасывающего трубопровода должен быть больше диаметра патрубка насоса. Такая разница в сечениях требует применения специального переходного элемента — конфузора (переходника с расширяющимся профилем).

Функции конфузора

снижение скорости жидкости на входе

выравнивание потока перед попаданием в насос

предотвращение образования завихрений и зон низкого давления

улучшение условий NPSHa и снижение риска кавитации

Таким образом, установка конфузора между насосом и всасывающим трубопроводом — не просто желательная мера, а техническая необходимость в большинстве проектных случаев.

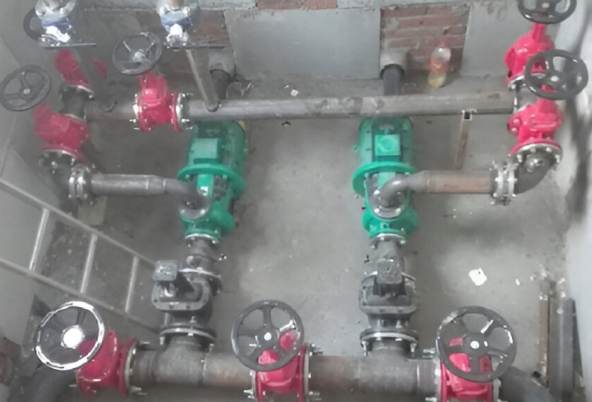

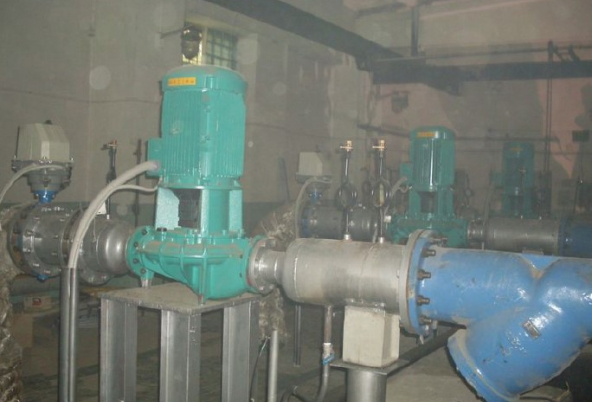

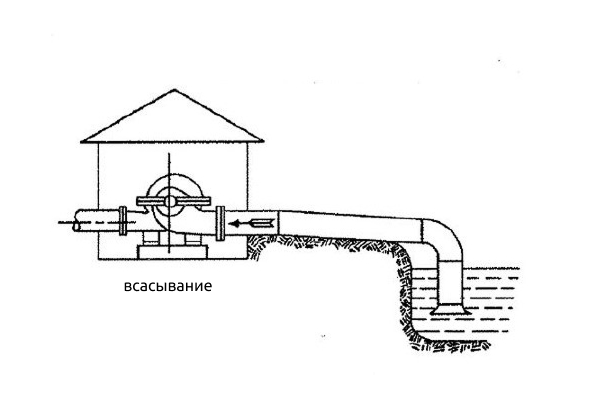

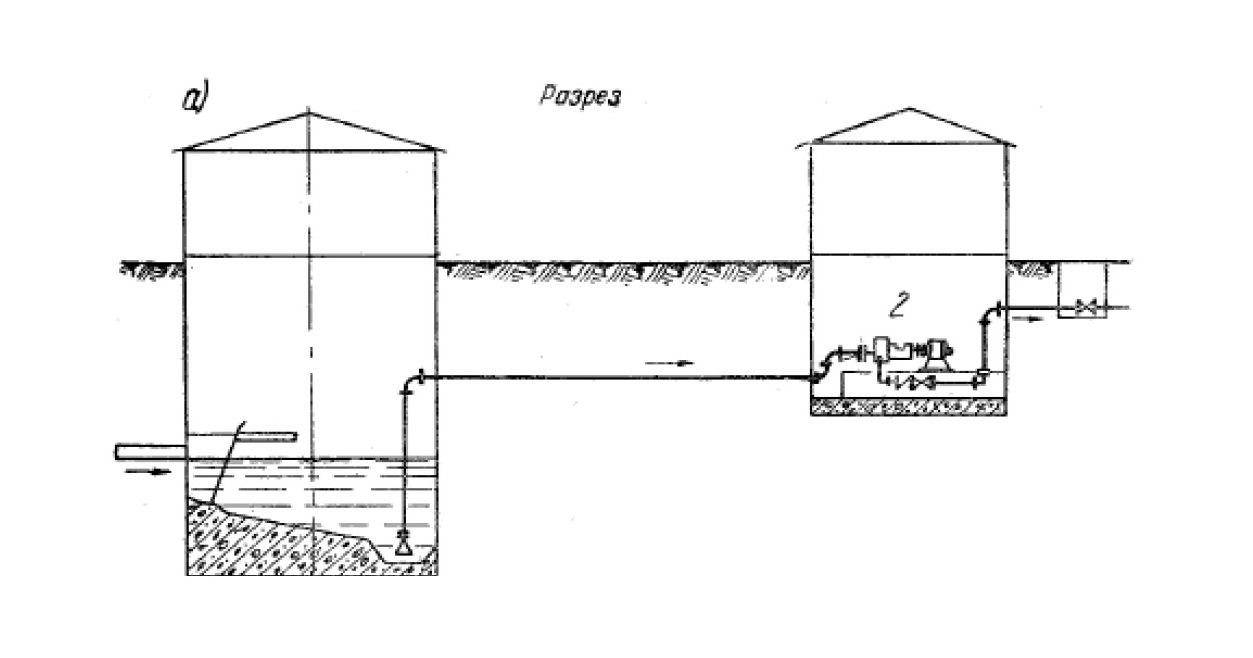

Особое внимание следует уделять проектированию всасывающих линий при заборе жидкости из открытых резервуаров, особенно в случаях, когда насос установлен выше уровня жидкости. В таких схемах увеличивается риск возникновения кавитации, завоздушивания и нарушения устойчивости всасывания, что может привести к перебоям в работе и повреждению оборудования.

Основные технические рекомендации

1. Минимальная длина всасывающего трубопровода
   Чем короче линия, тем меньше гидравлические потери и выше доступное давление на входе в насос (NPSHa), что критически важно при работе «на сухом всасывании»
2. Минимальное количество фасонных частей

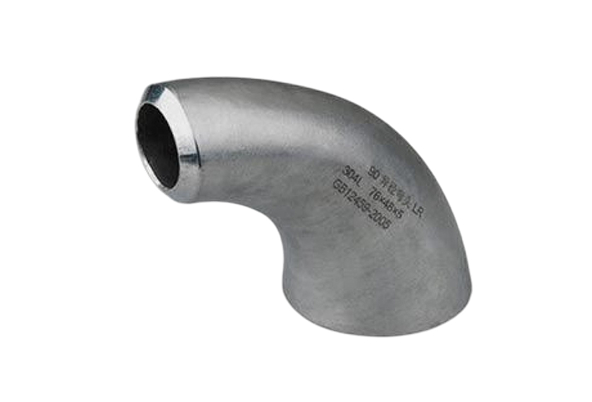

   Каждое колено, тройник или переход создает дополнительные местные сопротивления и может вызывать неравномерность потока. Использование прямолинейных участков предпочтительнее

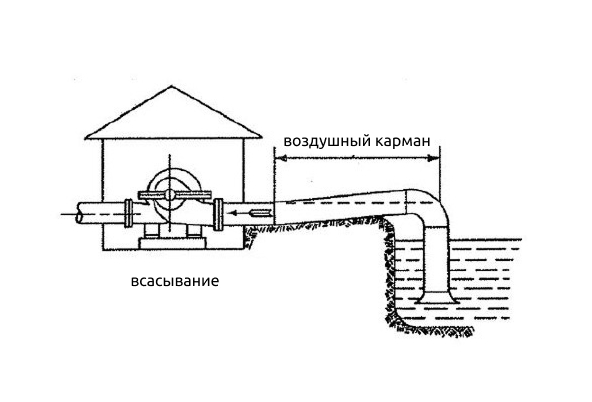

3. Обязательный непрерывный подъём к насосу
   Всасывающий трубопровод должен прокладываться с уклоном не менее 0,005 (5 мм на 1 м длины), чтобы предотвратить образование воздушных карманов и обеспечить свободное перемещение пузырьков воздуха к насосу или воздухоотводчику

Такие конструктивные решения позволяют снизить вероятность сбоев при пуске, уменьшить нагрузку на насос и обеспечить стабильную подачу жидкости даже в неблагоприятных гидравлических условиях.

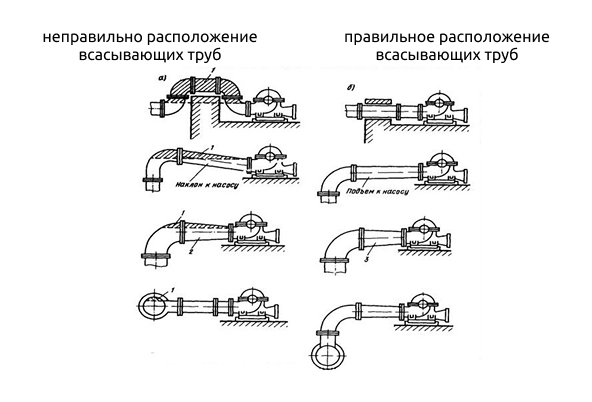

Грамотная прокладка всасывающего трубопровода — это не просто «рекомендация», а базовое условие для стабильной и долгосрочной работы насосного оборудования. Даже самый надежный и производительный насос окажется бессилен, если на всасывании образуется воздушная пробка или нарушен гидравлический режим. Ошибки в этом участке системы приводят к кавитации, перегрузкам, остановкам и дорогостоящему ремонту.

Правильная геометрия всасывания — это не просто хорошая практика, а залог эффективной, экономичной и безопасной эксплуатации оборудования.

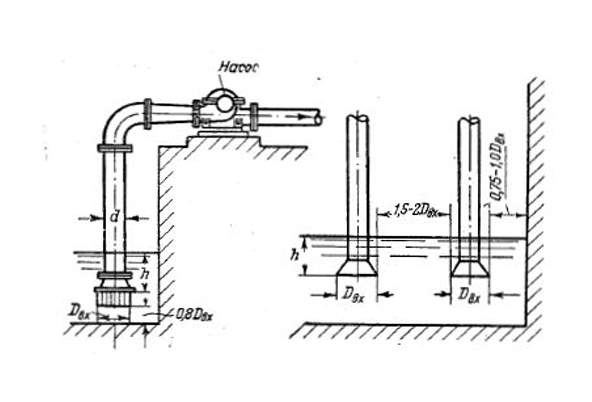

Рекомендации по расположению всасывающих труб в приемных резервуарах (по Турку):

• h = 0,5 – 1 м
• Dвх = 1,3 – 1,5 ДУ
• по СП: h = 2*ДУ

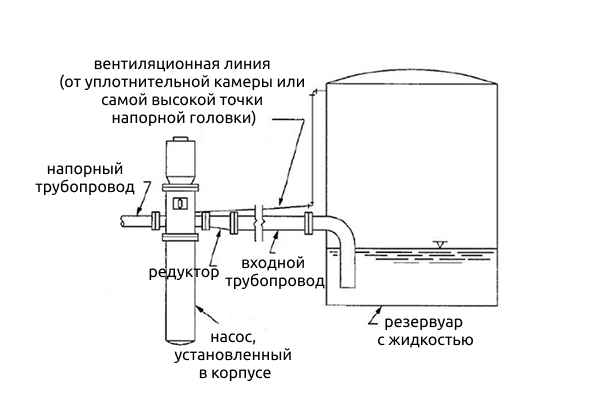

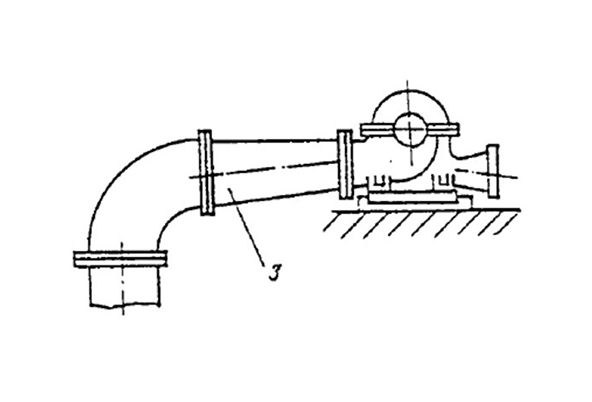

Один из ключевых элементов в конструкции всасывающих трубопроводов — переходные участки между трубами разного диаметра. В ситуациях, когда необходимо перейти от большего диаметра всасывающего трубопровода к меньшему диаметру патрубка насоса, особенно при заборе жидкости из открытых источников или резервуаров, рекомендуется использовать эксцентрические (косые) переходы вместо концентрических.

Особенности применения:

• Тип перехода
  Применяются эксцентрические переходы с горизонтальной ориентацией, то есть с плоской стороной, расположенной сверху. Это решение позволяет предотвратить образование воздушных карманов в зоне сужения и обеспечивает плавное стекание пузырьков воздуха к воздухоотводчику или в сторону насоса
• Область применения
  Особенно актуально использование таких переходов:
  при заборе жидкости из открытых ёмкостей и резервуаров
  при установке насоса выше уровня жидкости
  в любых системах, где существует риск подсоса воздуха или образования пара
• Гидравлический эффект
  Эксцентрический переход обеспечивает более стабильный поток на входе в насос, снижает риск завоздушивания и уменьшает турбулентность, по сравнению с концентрическими переходами, где возможна стагнация потока и накопление воздуха в верхней части трубы

Применение эксцентрических (косых) переходов с верхней плоской стороной — важная рекомендация при проектировании всасывающих линий, направленная на повышение надёжности системы, улучшение условий всасывания и снижение вероятности эксплуатационных сбоев.

Согласно рекомендациям Hydraulic Institute, концентрические переходы допускаются как для вертикальных, так и для горизонтальных всасывающих линий, при условии, что в системе отсутствует риск накопления воздуха или паров. Это особенно актуально для жидкостей без газовых включений и при корректной трассировке трубопровода без «карманов». В ряде случаев концентрические переходы предпочтительнее, поскольку:

• менее заметно деформируют профиль потока, обеспечивая более симметричное и равномерное распределение скоростей по сечению
• не создают локальных зон сдвига, как это может происходить при использовании эксцентрических переходов, особенно при неправильной установке

Тем не менее, в горизонтальных участках, где возможен застой воздуха, по-прежнему чаще рекомендуются эксцентрические переходы с нижним расположением прямой кромки — для исключения образования воздушных пробок. Выбор типа перехода всегда должен учитывать конкретную гидравлическую схему и характеристики перекачиваемой среды.

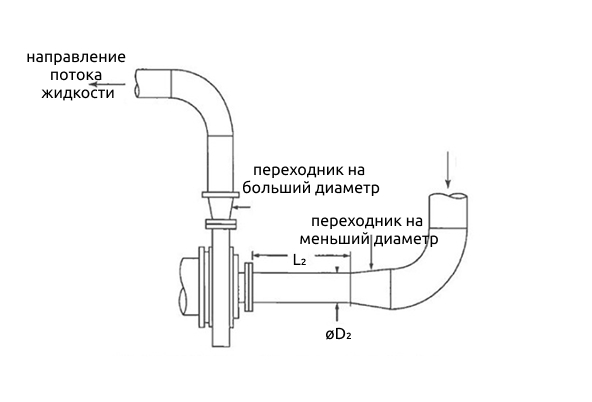

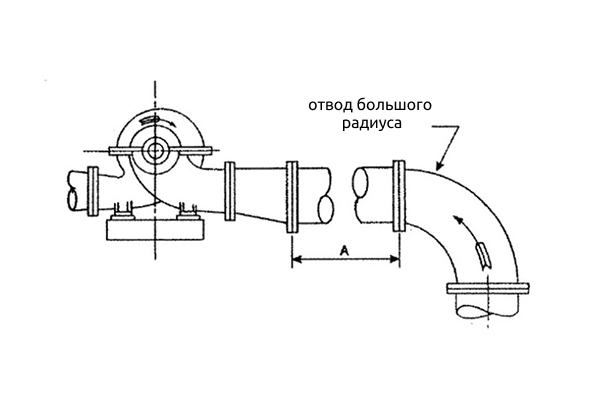

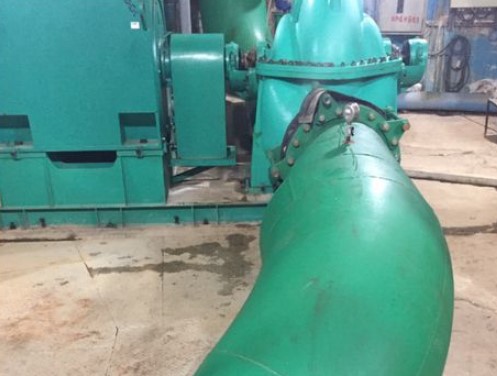

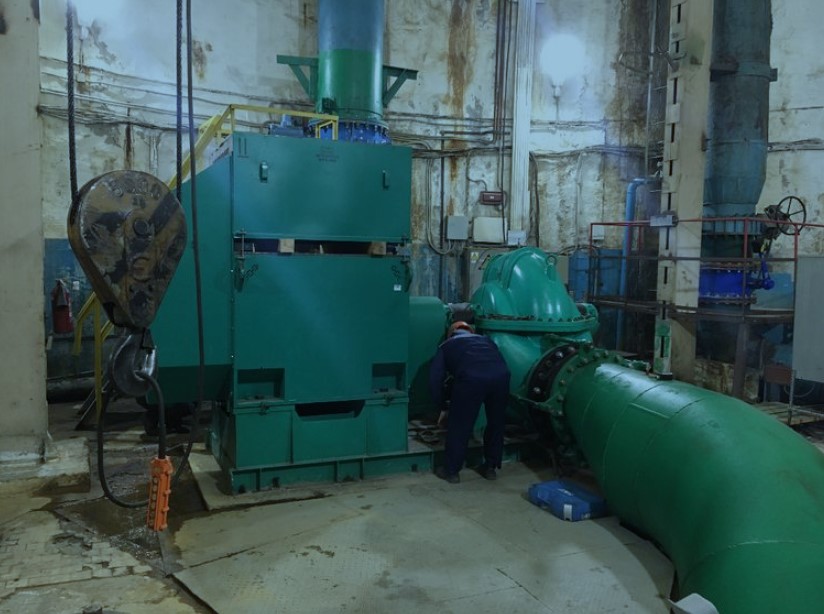

Между насосом и ближайшим местным сопротивлением рекомендуется предусматривать прямолинейный участок трубы длиной несколько условных диаметров (ДУ). Это позволяет выровнять поток перед входом, снизить турбулентность и минимизировать гидравлические потери, что особенно важно для стабильной работы насоса и предотвращения кавитации.

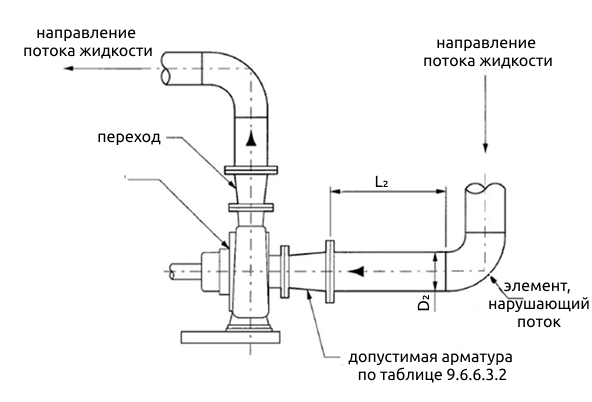

Во всасывающих линиях допускается использование следующих элементов, при условии соблюдения рекомендаций производителя и стандартов HI:

Какую схему выбрать?

Соотвественно: Если скорость на входе соответствует нормам (обычно ≤1,5–2 м/с) — выбирайте схему №2 с прямым участком. Если скорость превышает допустимое значение — применяется схема №1 с конфузором, плавно расширяющим поток перед входом в насос.

Такие рекомендации основаны на стандартах (например, ISO 9906 и HI) и направлены на обеспечение равномерного потока, исключение кавитации и продление срока службы оборудования.

Во многих случаях выбор конфигурации всасывающего трубопровода остаётся за проектировщиком: можно варьировать расположение отводов, длину прямых участков, типы переходов и скорость потока. Для таких систем рекомендации Hydraulic Institute и ISO позволяют подобрать оптимальную схему, исходя из условий эксплуатации. Но как быть, если конструкция уже задана заранее?

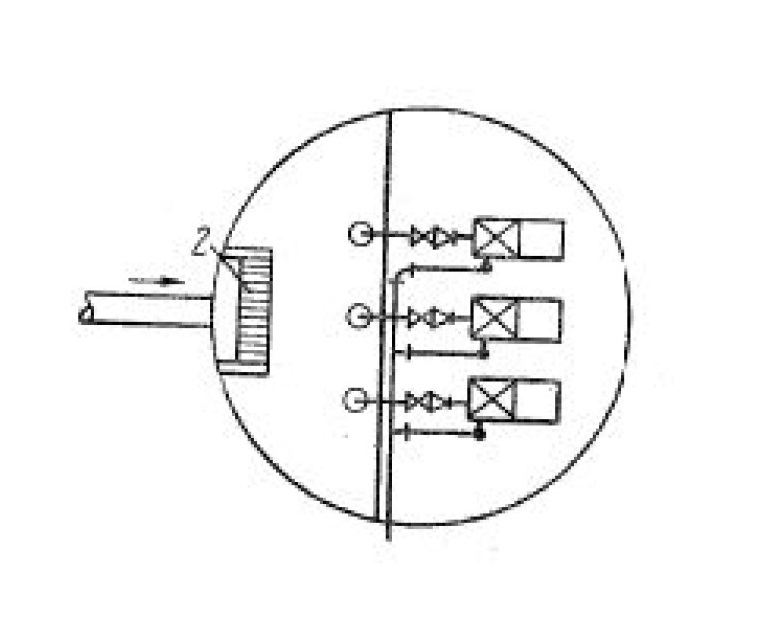

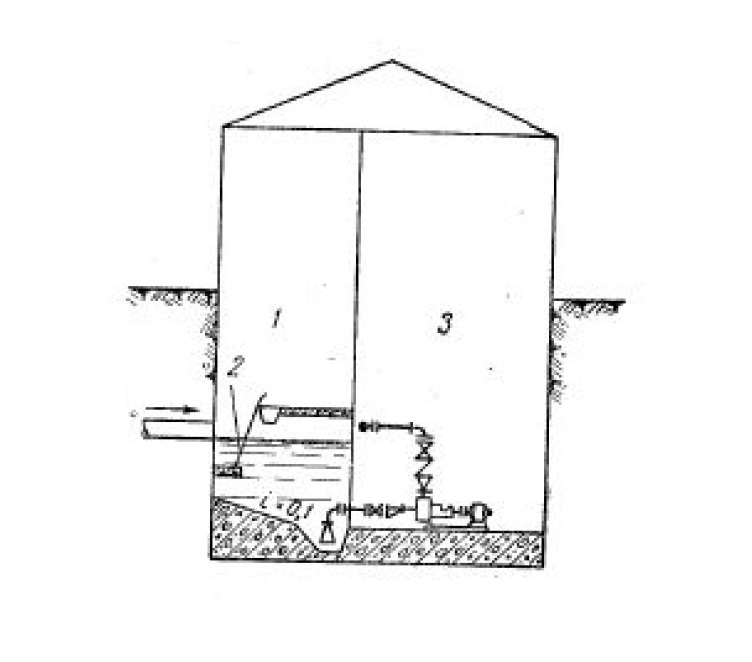

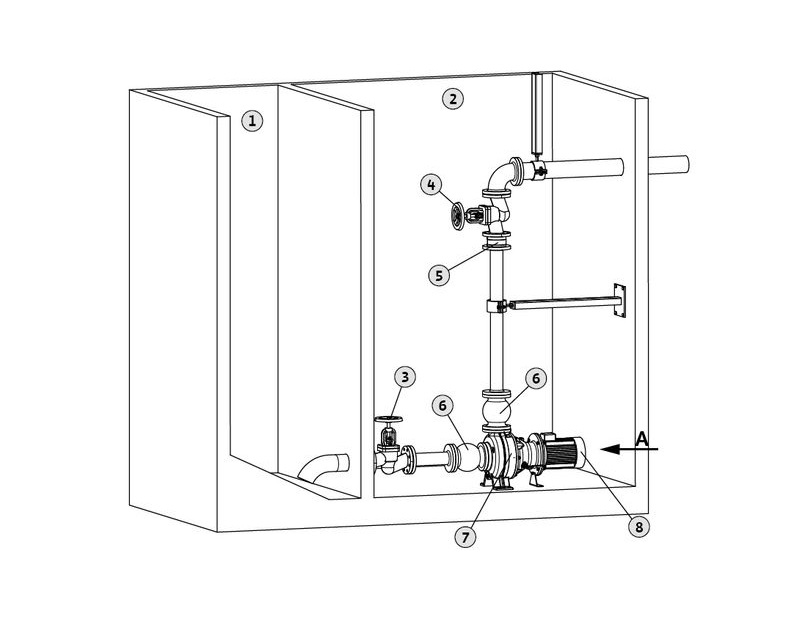

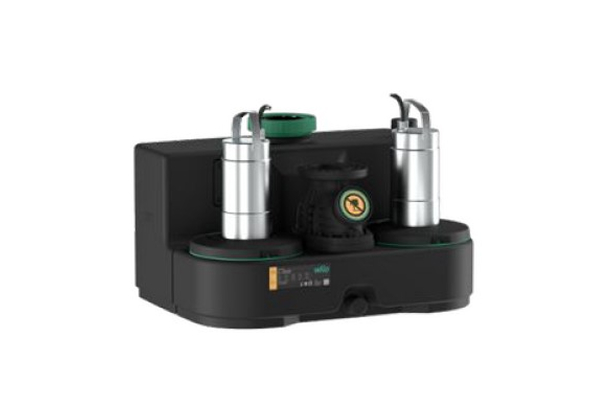

Что делать с комплектными установками — УПД (установки повышения давления), КНС (канализационные насосные станции) и другими блоками с фиксированной обвязкой? В них производитель заранее формирует всасывающую часть, зачастую в ущерб «идеальным» гидравлическим условиям. Важно понимать, насколько такие решения соответствуют нормам, какие из них допустимы на практике, и в каких случаях требуется их корректировка на этапе монтажа или пусконаладки.

Рассмотрим, что говорят нормативные документы:

Канализация. Наружные сети и сооружения

Правильная организация всасывающей линии — ключевой фактор надёжной, долговечной и эффективной работы насосной установки. Нарушения на этом участке зачастую приводят к кавитации, нестабильной подаче, перегрузке двигателя и преждевременному выходу оборудования из строя.

Если конструктив ограничивает возможность соблюдения всех требований, следует обеспечить хотя бы стабильное давление, отсутствие завихрений и воздушных включений на входе в насос.

Хотя требования к напорным трубопроводам менее жёсткие, чем к всасывающим, пренебрежение базовыми принципами может привести к увеличению энергозатрат, шуму и преждевременному износу оборудования. Для корректной и надёжной работы насосной системы необходимо:

Соблюдать рекомендуемые средние скорости жидкости — слишком высокие значения увеличивают потери давления и риск гидроударов, слишком низкие — способствуют заиливанию и неравномерной подаче

Оптимально подбирать диаметры и конфигурацию трассы — включая плавные повороты и минимальное количество местных сопротивлений, чтобы сократить гидравлические потери и избежать турбулентности

Исключать передачу механических усилий и вибраций от трубопровода к насосу — особенно актуально при использовании тяжёлых стальных магистралей и длинных участков

Предотвращать образование шумов, вызванных резонансами, турбулентными потоками или нестабильной работой арматуры — это важно как для комфорта, так и для технической надёжности

Даже при меньшей чувствительности к условиям, напорный трубопровод требует внимательной проработки — особенно в промышленных системах, где насос работает длительное время с постоянной нагрузкой.

Рекомендуемые скорости движения жидкости

При проектировании трубопроводов важно учитывать нормативные значения скоростей потока — они обеспечивают надёжную гидравлику, предотвращают засоры, кавитацию и избыточные потери давления. Согласно СП «Канализация. Наружные сети и сооружения», минимальная скорость в самотечных трубопроводах должна составлять не менее 1 м/с, чтобы исключить заиливание и оседание твёрдых частиц.

Эти значения подбираются с учётом режима работы, протяжённости сети и характера перекачиваемой среды.

Диаметр труб, мм	Скорость движения воды, м/с (всасывающие)	Напорные трубопроводы (м/с) (напорные)
до 250	0,6 - 1	0,8 - 2
св. 250 до 800	0,8 - 1,5	1 - 3
св. 800	1,2 - 2	1,5 - 4

Скорости движения жидкости в напорных патрубках насосов

Как правило, скорости движения жидкости в напорных патрубках насосов превышают рекомендуемые значения для напорных трубопроводов:

IL 200/270, номинальная подача 300 м3/ч, напорный патрубок 200 мм – скорость 2,65 м/с

BL 100/170, номинальная подача 120 м3/ч, напорный патрубок 100 мм – скорость 4,24 м/с

SCP 400/710, номинальная подача 2500 м3/ч, напорный патрубок 400 мм – скорость 5,52 м/с

REXA BLOC RE 10.44W, номинальная подача 160 м3/ч, напорный патрубок 100 мм – скорость 5,66 м/с

за исключением ряда бытовых насосов – RS 25/2, номинальная подача 1,5 м3/ч, напорный патрубок 25 мм – скорость 0,84 м/с!

Таким образом, чтобы соблюсти требования по допустимым скоростям в напорных трубопроводах, в большинстве случаев их диаметр должен быть больше диаметра напорного патрубка насоса. Это приводит к необходимости установки концентрического диффузора между насосом и трубопроводом, который обеспечивает плавное расширение сечения и снижает локальные потери давления.

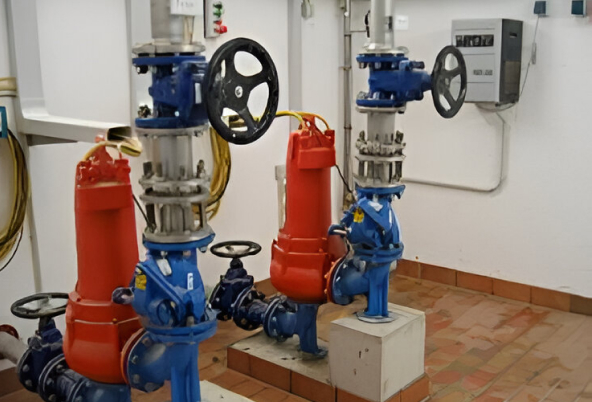

Рекомендации по устройству напорных линий

• Обратный клапан — предотвращает обратный ток жидкости при остановке насоса
• Запорная арматура — необходима для обслуживания оборудования и отключения участка без остановки всей системы. Запорная арматура - важный элемент любого трубопровода
• Фитинги, установленные сразу за насосом, как правило, оказывают минимальное влияние на его работу. Однако стоит учитывать, что некоторые насосы чувствительны к локальным возмущениям потока. Если в проекте применяются нестандартные элементы или сложные конфигурации, рекомендуется проконсультироваться с производителем насоса для уточнения допустимости

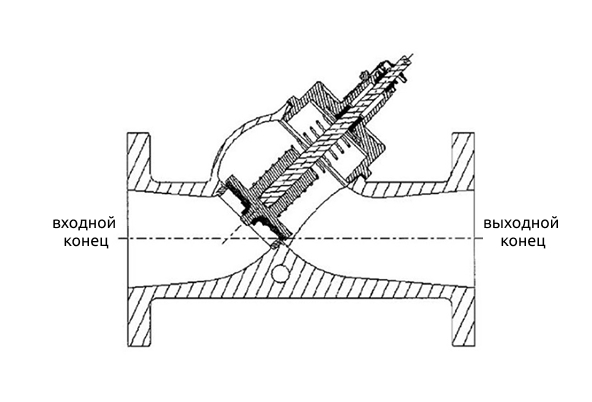

• Обратный клапан и задвижка могут быть заменены на клапан тройного действия, что позволяет сократить длину и габариты установки — особенно актуально в модульных или компактных насосных блоках

Такая обвязка не только соответствует нормативам, но и снижает риск гидроударов, вибраций и шума в системе.

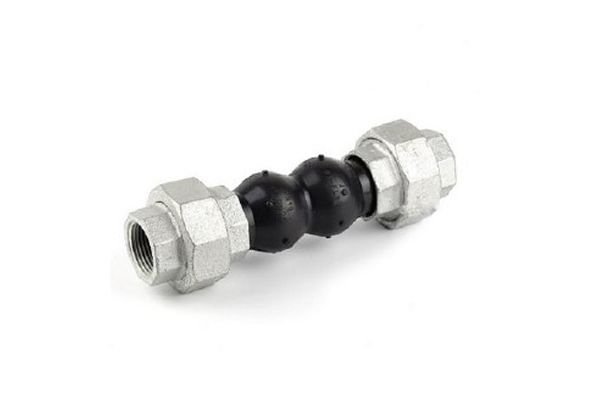

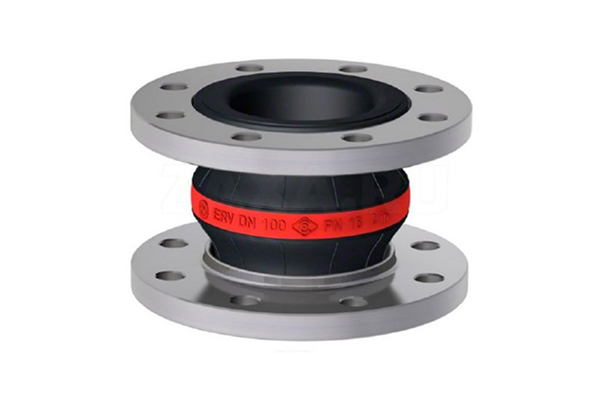

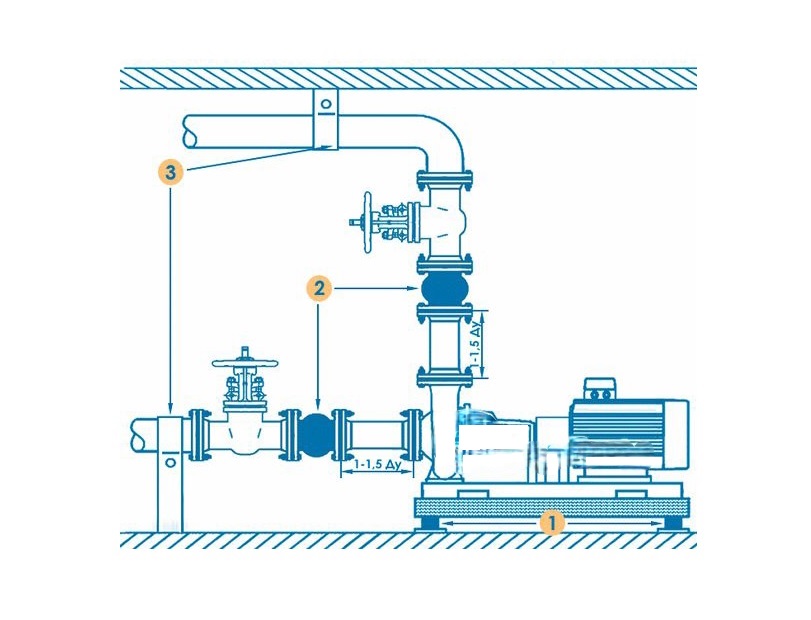

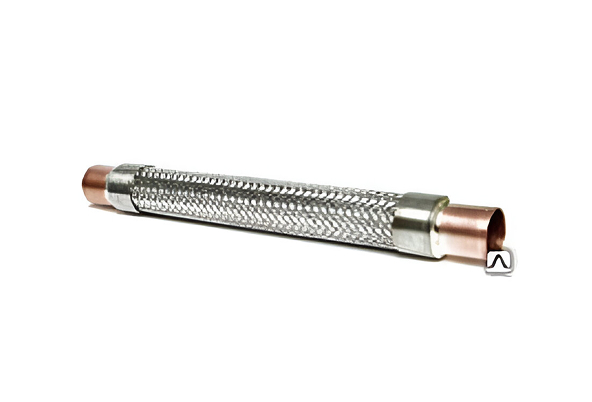

Вибровставки применяются в насосных станциях для защиты оборудования от механических нагрузок и повышения надёжности всей системы. Они выполняют несколько важных функций:

• Исключают передачу вибраций от работающего насоса на трубопроводную сеть
• Предотвращают передачу осевых и радиальных усилий, возникающих при температурных деформациях или пусковых нагрузках
• Компенсируют дефекты монтажа, включая несоосности между фланцами и трубами

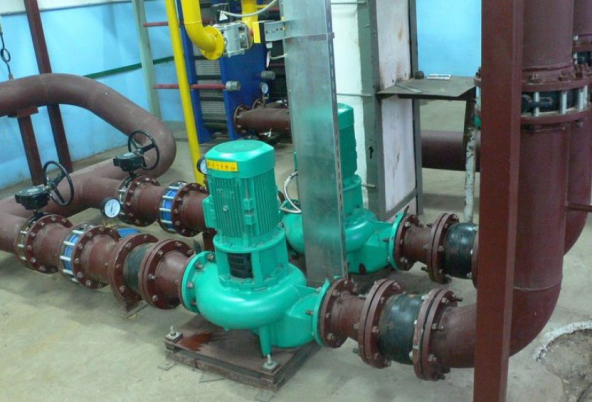

Применение вибровставок особенно актуально в системах с тяжёлыми трубопроводами, в блочных насосных станциях и в установках с частым пуском-остановом оборудования.

В каких системах должны быть установлены вибровставки?

Установка вибровставок рекомендуется или строго обязательна в системах, где существует риск передачи динамических нагрузок от насоса к трубопроводу или обратно. Особенно это касается объектов с высокой эксплуатационной нагрузкой, чувствительным оборудованием и жёсткими требованиями к надёжности.

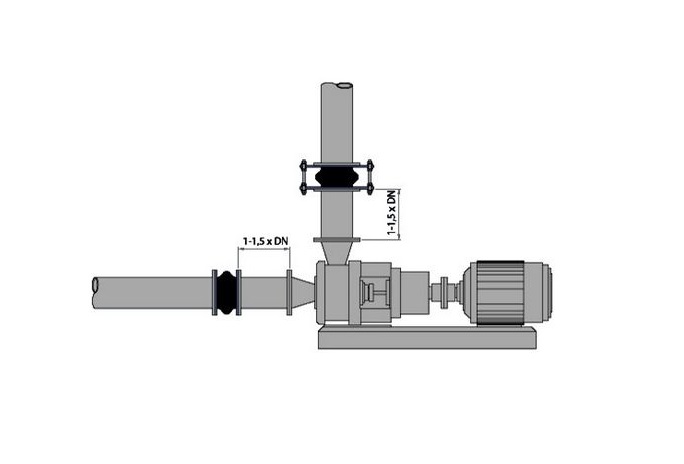

Где должны быть установлены вибровставки?

Точное место установки вибровставок не регламентируется нормативными документами и должно определяться индивидуально — с учётом компоновки оборудования, диаметра трубопровода и особенностей потока. При выборе положения важно сбалансировать эффективность виброизоляции и влияние на гидравлику.

Основные соображения при размещении вибровставок:

Чем ближе к насосу установлена вибровставка, тем эффективнее она гасит вибрации и снижает передачу усилий на трубопровод

Чем ближе она расположена к насосу, тем сильнее нарушается равномерность потока — особенно критично на всасывающей линии

Чем меньше диаметр вибровставки, тем выше её гидравлическое сопротивление и риск возникновения неравномерностей в потоке

Поэтому при монтаже всегда важно учитывать характер среды, направление движения жидкости и технические характеристики конкретного оборудования.

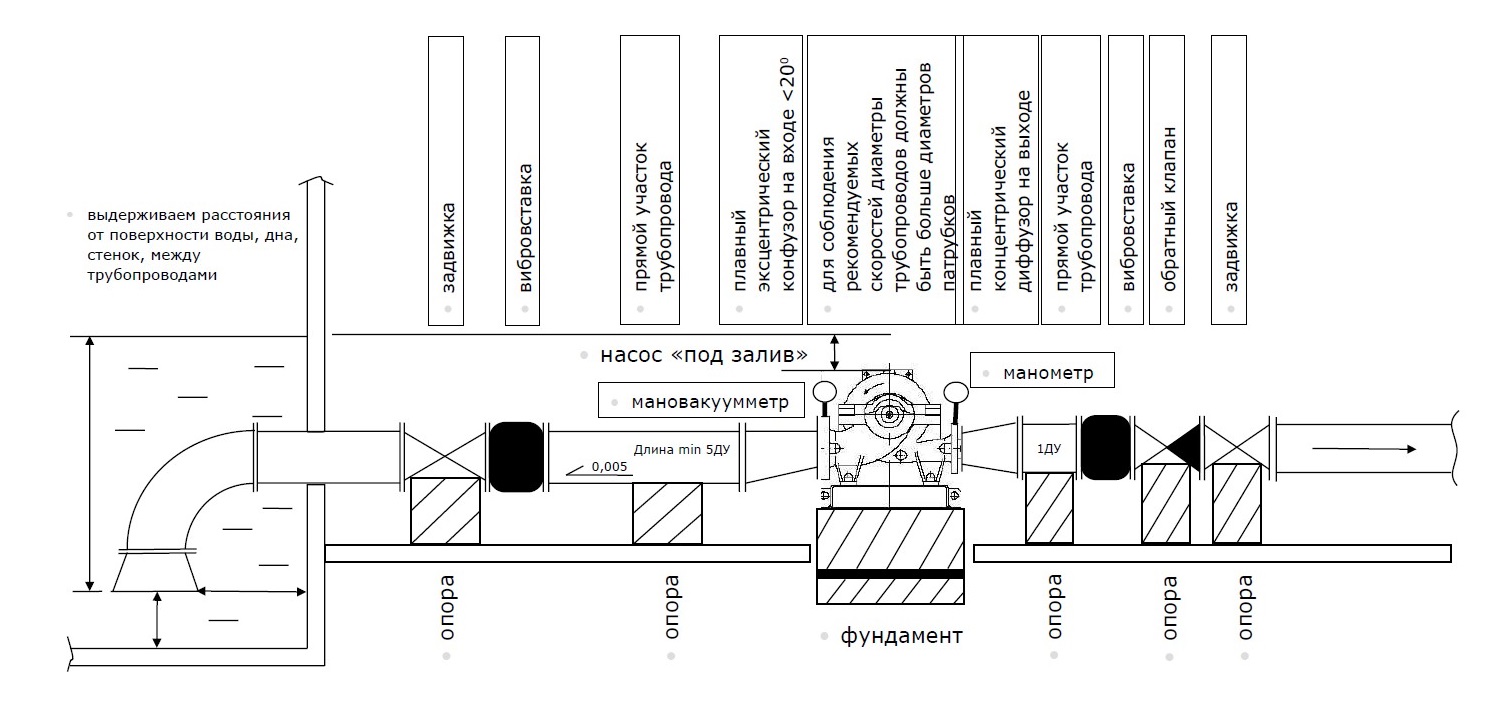

Как должно быть

Выводы

Обвязка центробежного насоса — это не формальность, а важнейший элемент системы, от которого зависит стабильность, безопасность и экономичность её работы. В первую очередь особое внимание следует уделять всасывающему трубопроводу: именно здесь формируется гидравлический режим, влияющий на всасывающую способность насоса. Поток должен быть ровным, без завихрений, с минимальными потерями давления и полным исключением кавитации.

Напорная линия предъявляет менее жёсткие требования, но пренебрегать ими нельзя. Скорость потока, правильно подобранные диаметры, установка обратных клапанов и диффузоров — всё это влияет на уровень шума, устойчивость давления и износ арматуры.

Элементы обвязки, такие как вибровставки, переходы и арматура, должны подбираться с учётом не только типоразмеров, но и характера среды, условий эксплуатации и рекомендаций стандартов — HI, СП и ISO. Некачественная обвязка приводит к вибрациям, преждевременному износу, авариям и росту энергопотребления.

Поэтому каждый участок обвязки требует продуманного подхода: не только инженерного расчёта, но и понимания того, как поток «поведёт себя» внутри реальной системы. Именно это отличает надёжные насосные станции от тех, что «гудят» и выходят из строя задолго до срока.
