Как выбрать насос Wilo для котельной или ЦТП: руководство по подбору и установке

Компания ВИЛО РУС на протяжении многих лет остаётся одним из ведущих поставщиков насосного оборудования для систем теплоснабжения. Продукция бренда широко используется на объектах различного масштаба — от небольших котельных до крупных центральных тепловых пунктов (ЦТП), где особое значение имеют энергоэффективность, надёжность и простота в эксплуатации

Современные инженерные решения Wilo позволяют обеспечить стабильную циркуляцию теплоносителя и автоматизированное управление режимами работы оборудования, соответствуя актуальным требованиям отрасли

Оба типа объектов относятся к системам теплоснабжения и проектируются в соответствии с требованиями СН 4.02.01-2019 «Тепловые сети», который определяет технические нормы для их расчёта, размещения и эксплуатации

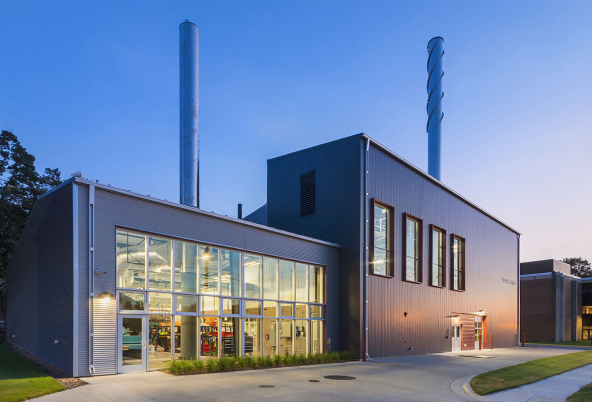

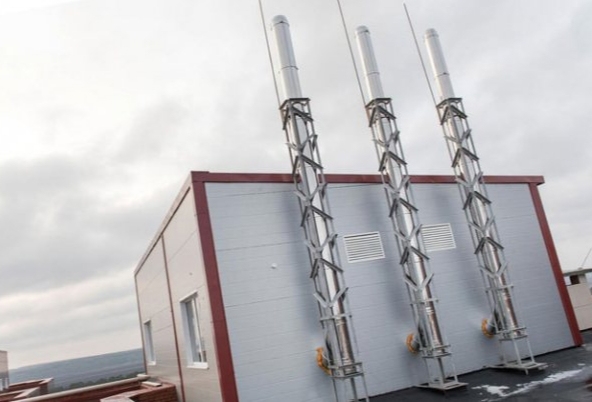

Согласно пункту 4.7 СН 4.02.04-2019, котельные классифицируются по назначению на следующие типы:

Отопительные — применяются для нагрева теплоносителя, используемого в системах отопления, вентиляции, горячего водоснабжения, а также для подогрева воды в бассейнах

Производственные — предназначены для обеспечения технологического теплоснабжения на промышленных объектах

Отопительно-производственные — выполняют функции обоих вышеуказанных типов, обеспечивая как бытовое, так и технологическое теплоснабжение

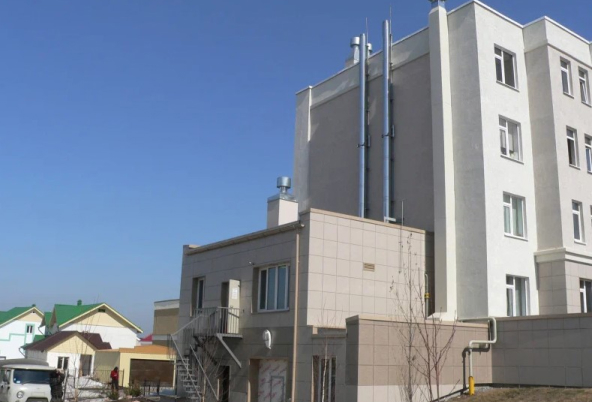

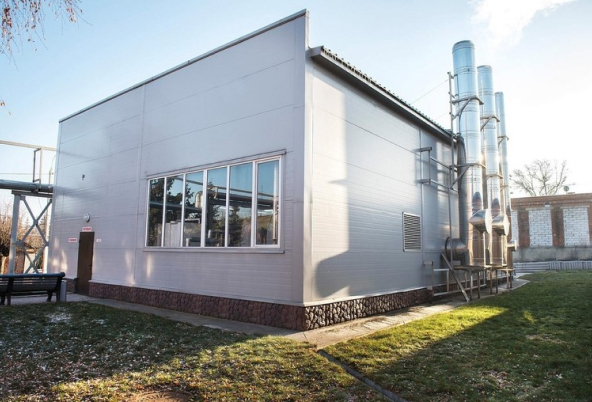

По типу расположения

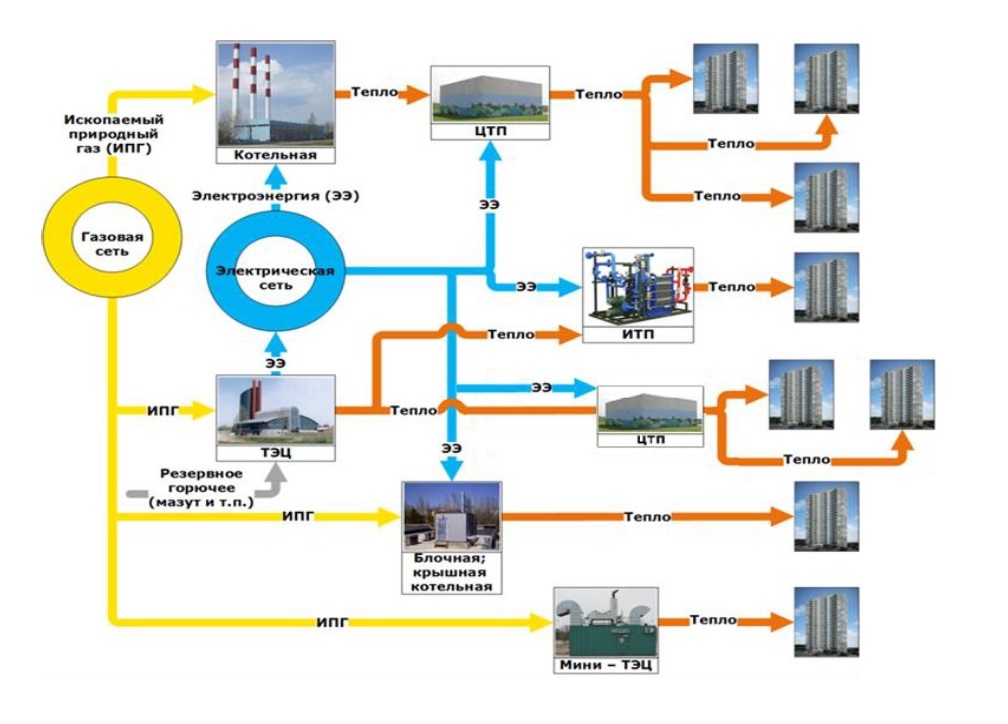

Для обеспечения эффективного и надёжного теплоснабжения жилых, общественных и промышленных объектов, системы отопления и горячего водоснабжения строятся на основе тщательно проработанных технологических схем. Котельные и центральные тепловые пункты (ЦТП) отличаются по своему функционалу и структуре, что отражается в их принципиальных схемах

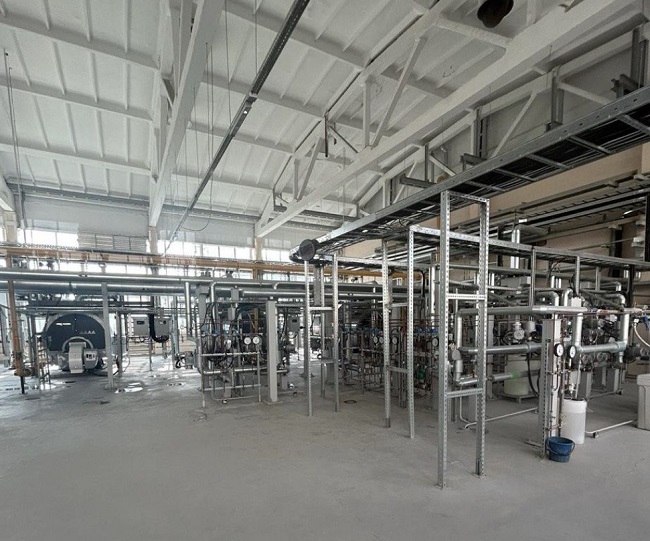

Схема котельной включает оборудование для генерации тепловой энергии: котлы, насосы, системы автоматики, узлы водоподготовки и дымоудаления. Основная задача — преобразование энергии топлива в тепло и подача теплоносителя в сеть

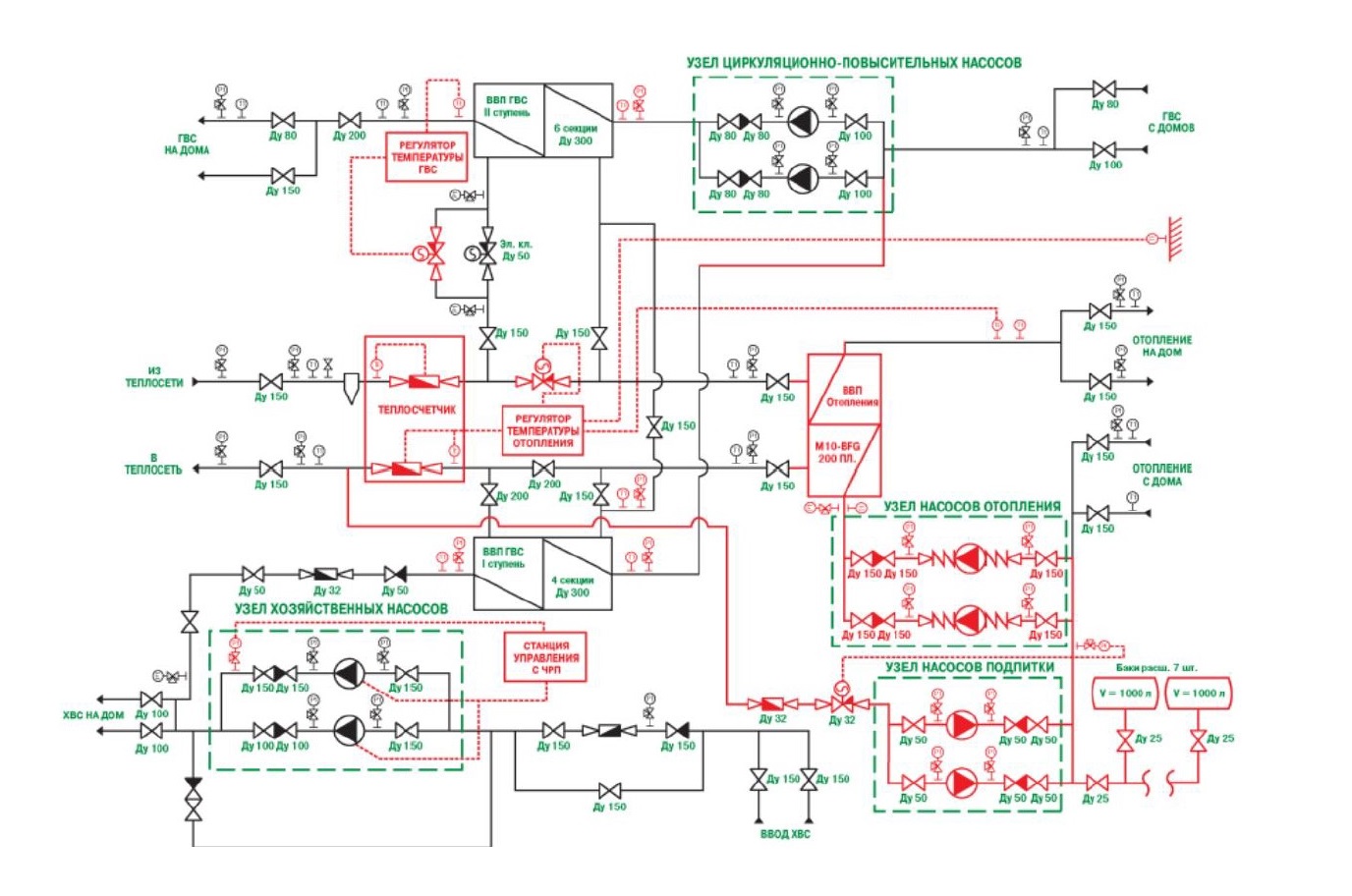

Схема ЦТП, в свою очередь, представляет собой комплекс оборудования, обеспечивающий приём тепловой энергии от источника (например, от котельной или ТЭЦ), её перераспределение и адаптацию параметров (температуры и давления) в соответствии с потребностями конкретных зданий. В ЦТП, как правило, предусмотрены узлы смешения, подмеса, регулирования, а также приборы учёта тепловой энергии

В зависимости от назначения, мощности и типа системы теплоснабжения, конкретная схема может значительно варьироваться. Ниже представлены типовые решения, применяемые на практике

Выбор насосного оборудования для котельных и ЦТП требует учёта целого ряда параметров, определяющих надёжность и эффективность работы системы. Технические характеристики насоса подбираются исходя из условий эксплуатации, назначения и свойств теплоносителя

В зависимости от конструкции и принципа охлаждения двигателя, насосы подразделяются на две основные группы: с мокрым ротором и с сухим ротором. Этот признак влияет на область применения, уровень шума, КПД и особенности обслуживания оборудования

Насосы с мокрым ротором
В таких насосах ротор и подшипники омываются перекачиваемой жидкостью, что обеспечивает их охлаждение и смазку. Они отличаются низким уровнем шума, компактностью и часто используются в системах отопления, циркуляции и рециркуляции. Представленные модели: NOC; NOZ; NOCE F

Насосы с сухим ротором
Устройства с сухим ротором имеют отделённый от перекачиваемой среды электродвигатель и, как правило, более высокий КПД. Они подходят для задач, где требуется высокая производительность и давление. В эту категорию входят модели: IL, IPL; BL; IPN; MHI, MHL; Helix V, MVL; NLI; MSP; Atmos Giga-N, ESP; TSC; NLB

Такая классификация помогает выбрать оборудование в соответствии с конкретными условиями эксплуатации — от компактных бытовых задач до промышленных систем теплоснабжения

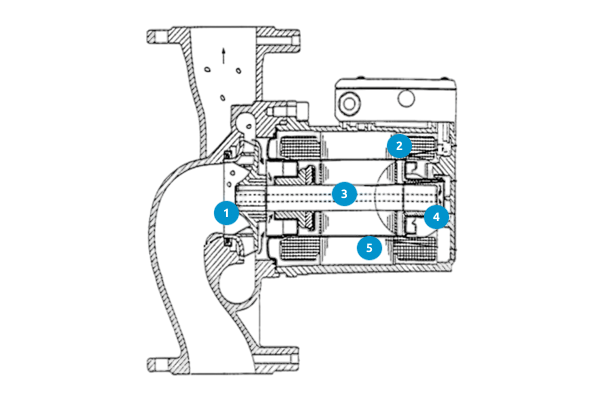

Насосы с мокрым ротором имеют ряд конструктивных особенностей, определяющих их эксплуатационные свойства. В таких устройствах ротор электродвигателя вращается прямо в перекачиваемой жидкости, за счёт чего обеспечивается одновременное охлаждение и смазка внутренних элементов

Конструкция не предусматривает уплотнения вала, что снижает риск утечек и упрощает обслуживание. В качестве опор применяются подшипники скольжения, также смазываемые рабочей средой. Всё это способствует бесшумной и стабильной работе насоса в системах с невысокими гидравлическими нагрузками

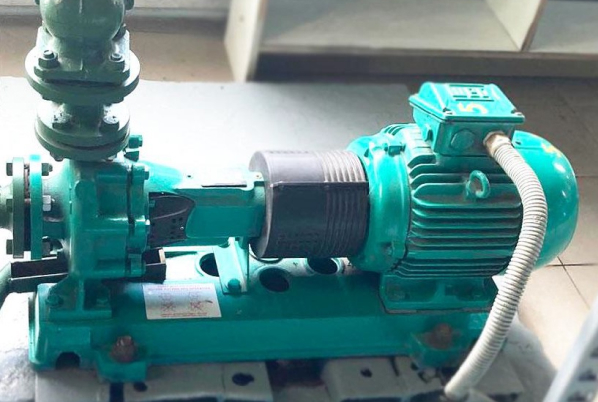

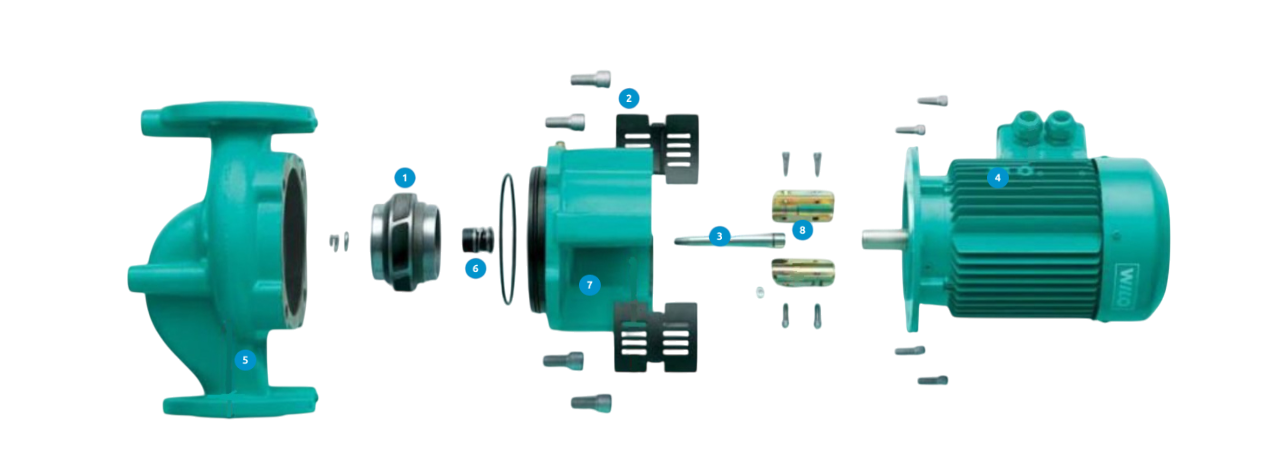

Конструкция насосов с сухим ротором

Насосы с сухим ротором отличаются тем, что вращающаяся часть электродвигателя изолирована от перекачиваемой среды. Охлаждение двигателя осуществляется внешним способом — чаще всего за счёт вентилятора. Конструкция включает механическое уплотнение вала, предотвращающее утечку жидкости и защищающее двигатель от попадания среды

В таких насосах, как правило, применяются шарикоподшипники с автономной смазкой. Благодаря более высокому КПД и широкому диапазону рабочих характеристик, насосы с сухим ротором используются в системах, где требуется повышенная производительность, надёжность и эффективность, в том числе на промышленных и коммерческих объектах

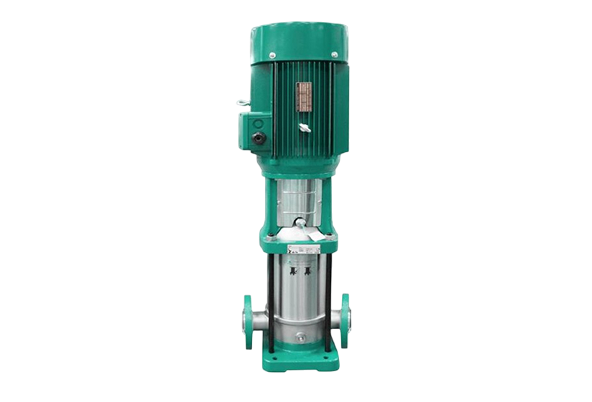

Конструкция насосов по количеству ступеней

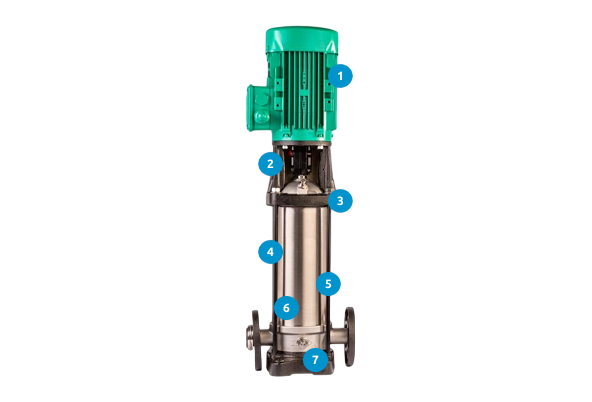

По количеству рабочих ступеней насосы подразделяются на одноступенчатые и многоступенчатые

Кроме того, насосы различаются по расположению вала: горизонтальные модели компактны по высоте и удобны для размещения в ограниченном пространстве, тогда как вертикальные занимают меньше площади по основанию и обеспечивают удобный доступ к основным элементам для обслуживания

Конструкция насосов по компоновке (расположению вала)

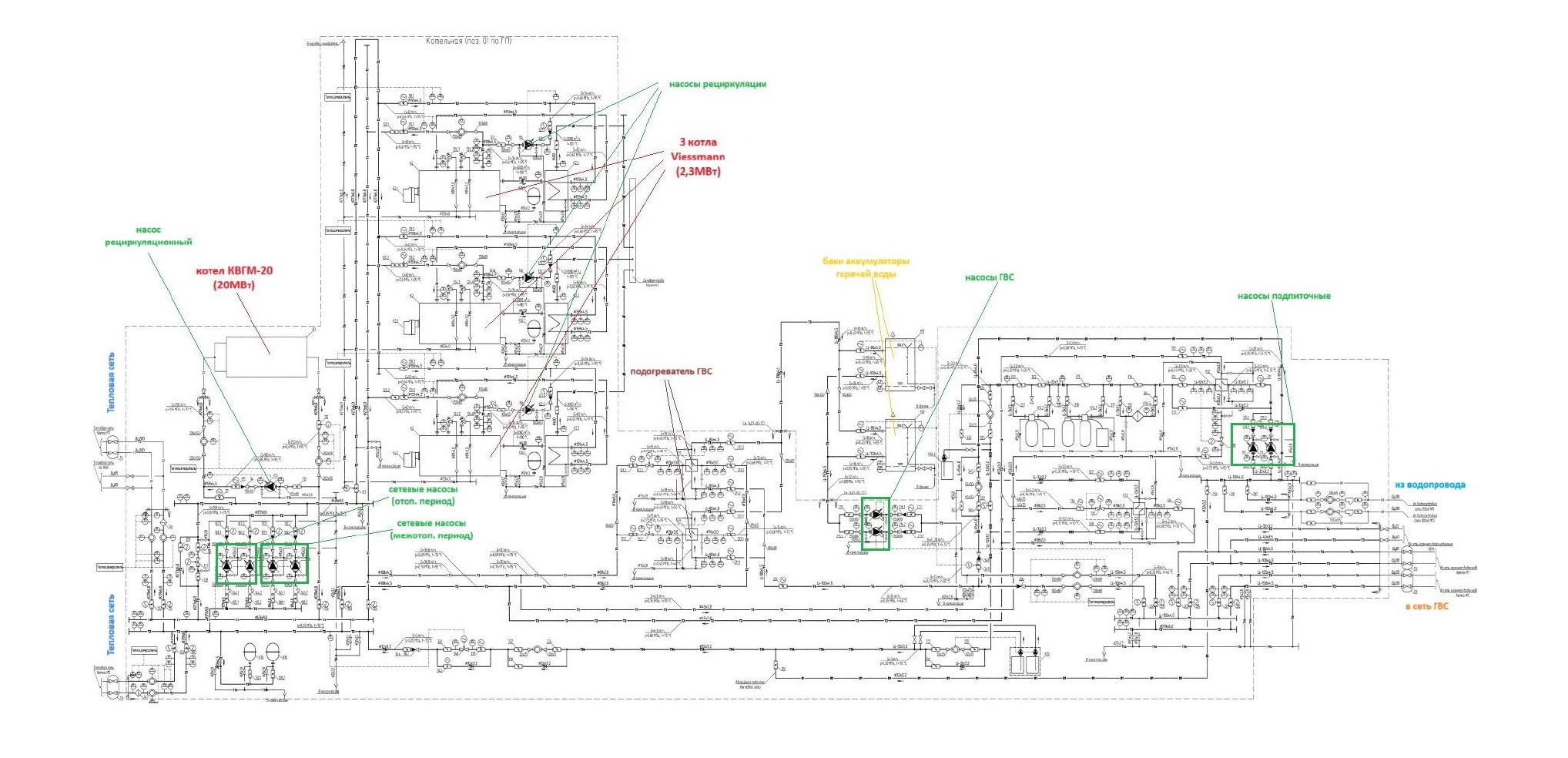

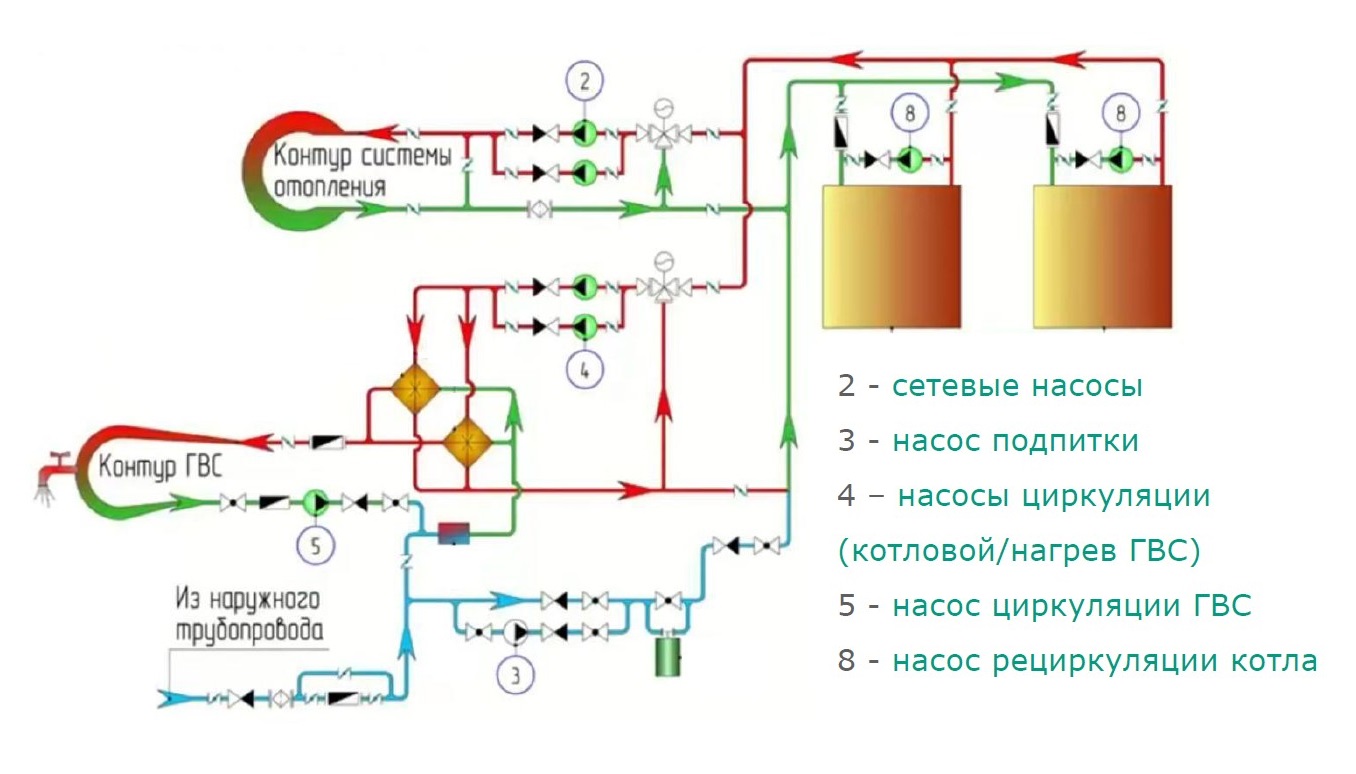

Для обеспечения устойчивой и энергоэффективной работы тепловых пунктов и котельных используются различные типы насосного оборудования, подобранные с учётом сезонных режимов и функционального назначения:

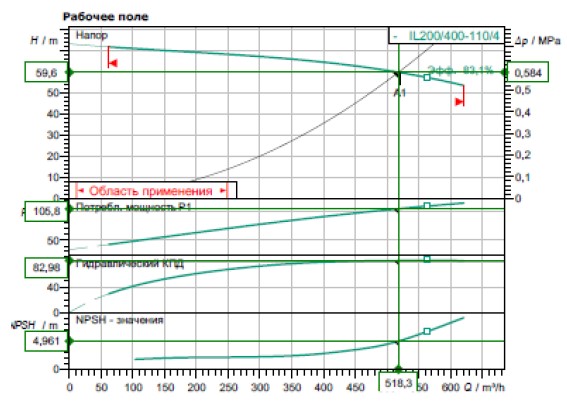

• Насос IL200/400-110/4 применяется в отопительный период для перекачки сетевой воды с высоким расходом и напором, обслуживая основные тепловые нагрузки в системе
• Насос IPL50/155-4/2 предназначен для эксплуатации в межотопительный период, когда нагрузка на систему снижается, и требуется стабильная циркуляция при умеренных параметрах

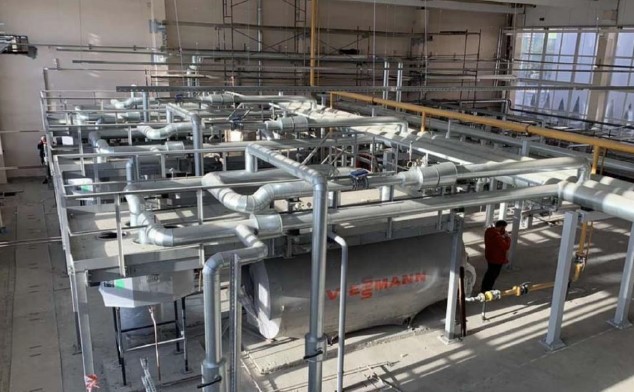

• Насос IL65/160-1,1/4 используется для рециркуляции воды в контуре котла Viessmann, обеспечивая равномерный прогрев и поддержание температуры теплоносителя
• Насос IL80/170-15/2 выполняет аналогичную функцию в составе котлов КВГМ-20, работающих на крупных объектах теплоснабжения
• Насос для ГВС (горячего водоснабжения) обеспечивает постоянную подачу нагретой воды к водоразборным точкам, поддерживая температуру и давление в системе

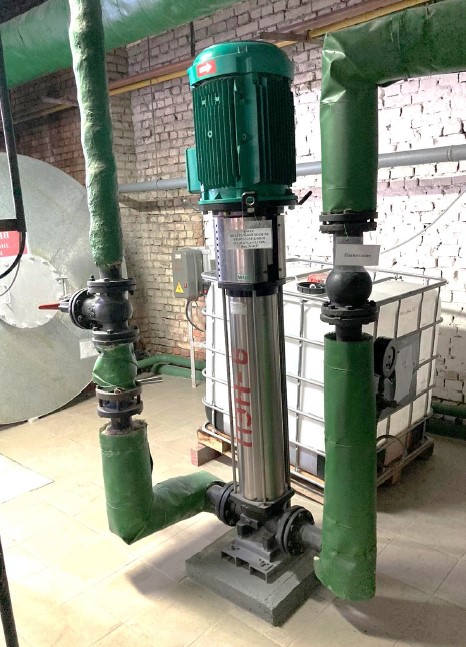

• Насос Helix применяется в качестве подпиточного — он компенсирует потери теплоносителя, поддерживает давление и автоматизирует процессы заполнения системы

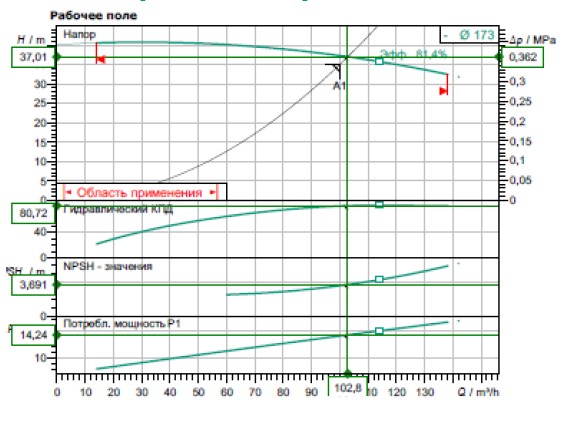

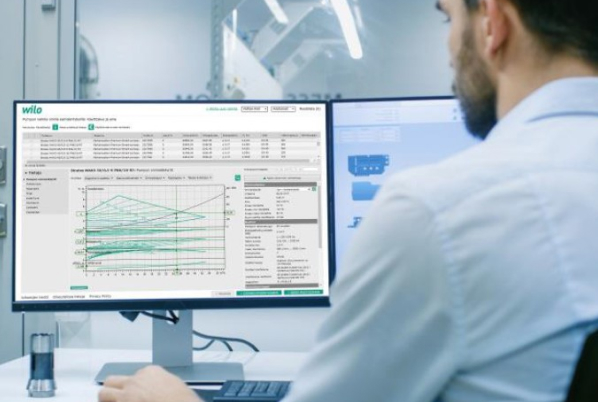

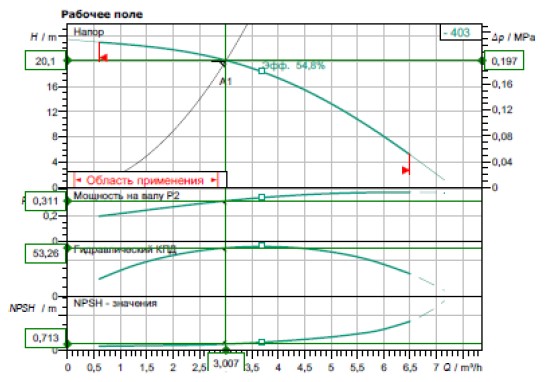

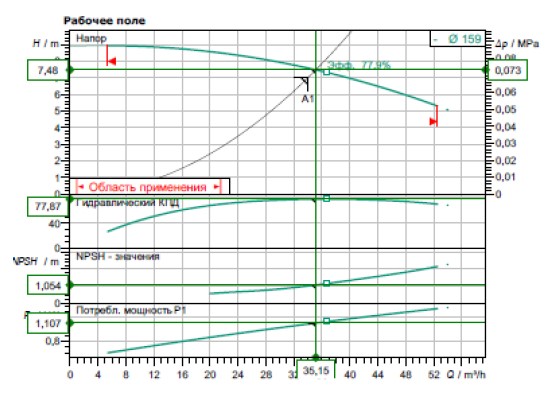

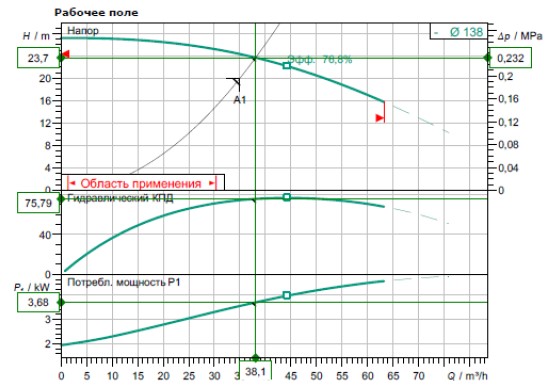

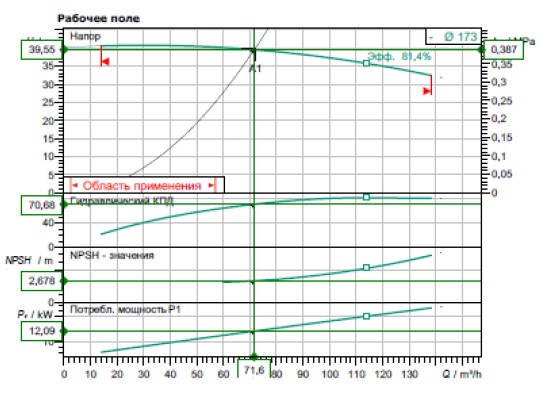

Подбор насосов по мощности, характеристикам напора и производительности производится индивидуально, с учётом рабочих режимов и технических требований конкретного объекта

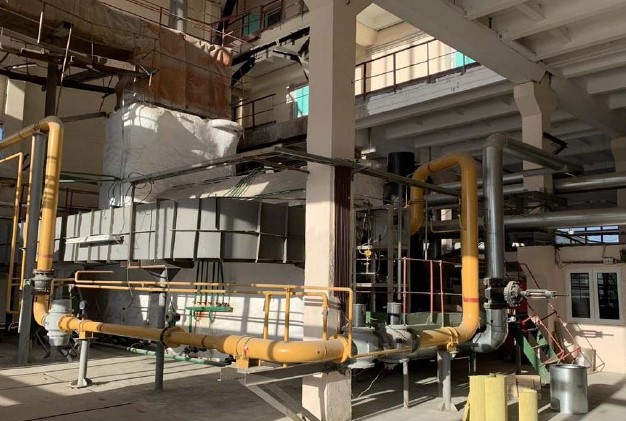

Для эффективной циркуляции теплоносителя в водогрейных котельных применяются различные типы насосов, отличающиеся по конструкции, расположению вала, производительности и рабочему давлению. В зависимости от мощности котельной и схемы теплоснабжения используются как вертикальные, так и горизонтальные модели с сухим ротором

В перечень оборудования, применяемого в водогрейных котельных, входят:

Каждая модель подбирается с учётом конкретных условий эксплуатации: требуемого расхода, напора, температуры рабочей среды и схемы подключения. Широкая линейка насосов позволяет проектировать и модернизировать котельные любой сложности с соблюдением современных требований к энергоэффективности и надёжности

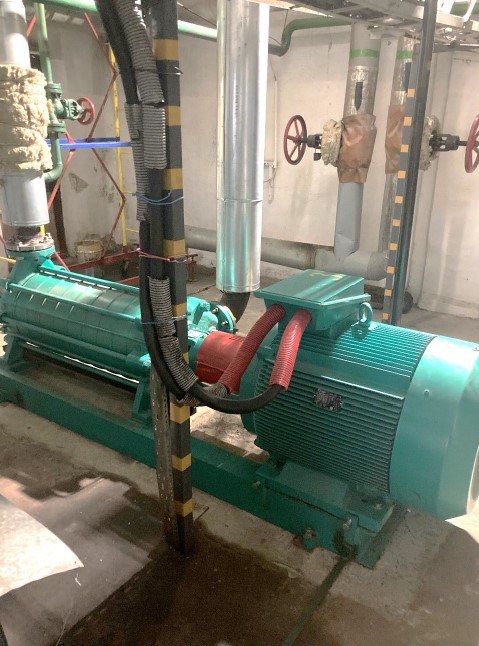

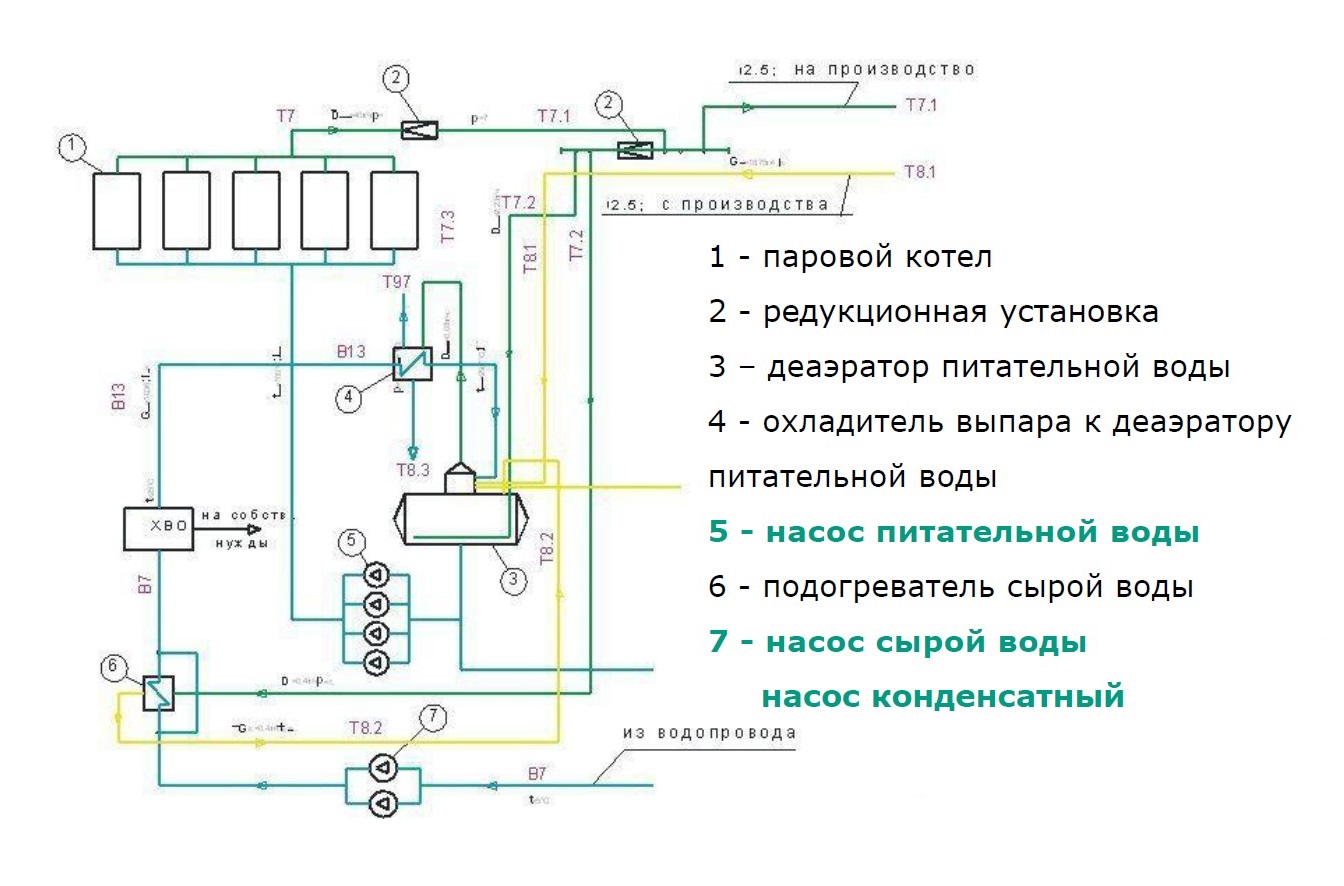

В паровых котельных питательные насосы выполняют критически важную функцию — они подают подготовленную воду в котёл для компенсации потерь и поддержания требуемого уровня в барабане. Работа насоса должна быть стабильной даже при высоких температурах и давлениях, поскольку от его надёжности напрямую зависит безопасность и эффективность всей котельной установки

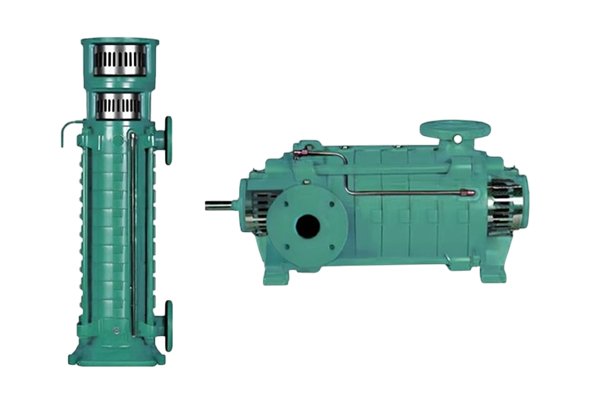

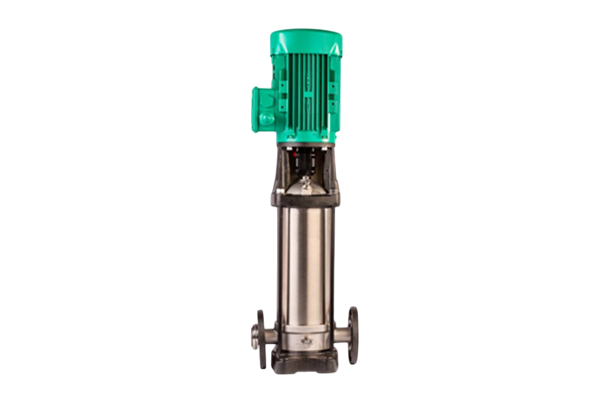

Подбор питательных насосов осуществляется с учётом параметров пара, типа деаэратора, высоты всасывания и кавитационного запаса. В современных системах, как правило, применяются многоступенчатые насосы с сухим ротором, обеспечивающие высокие напоры и устойчивость к перепадам нагрузки

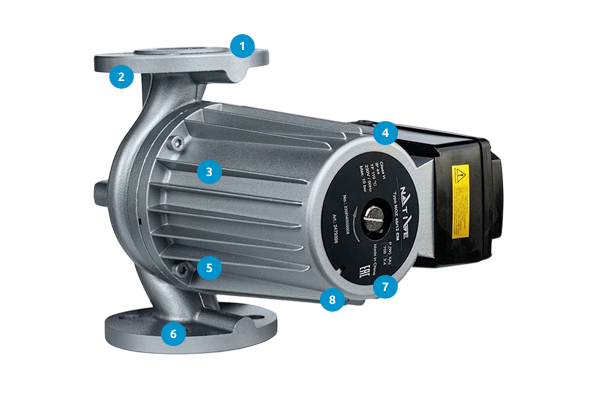

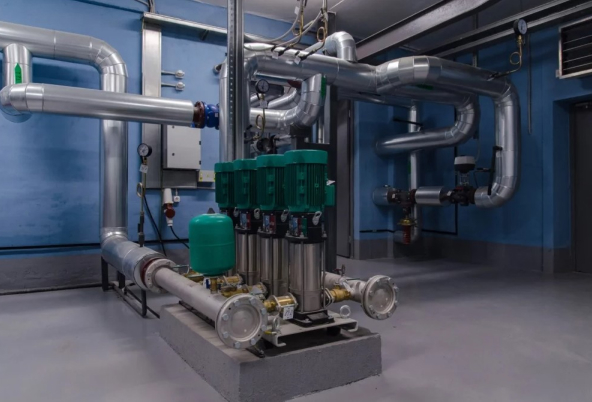

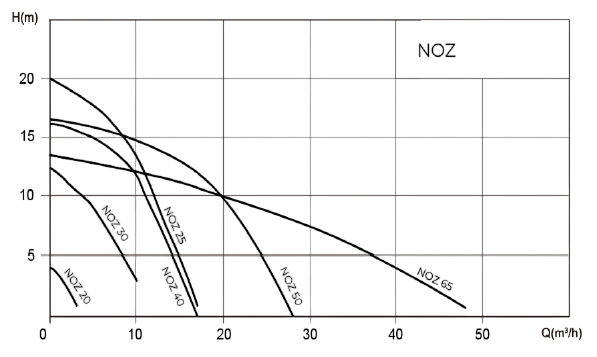

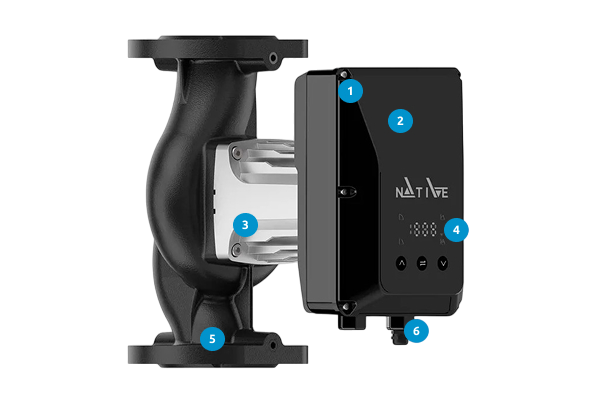

В центральных тепловых пунктах (ЦТП) насосы с мокрым ротором широко применяются для циркуляции теплоносителя в системах отопления, вентиляции и горячего водоснабжения. Их конструкция предусматривает размещение ротора непосредственно в перекачиваемой среде, что обеспечивает естественное охлаждение и смазку узлов трения

Благодаря компактности, низкому уровню шума и минимальным требованиям к обслуживанию, такие насосы оптимальны для установки в жилых и административных зданиях. Они особенно эффективны в условиях переменной нагрузки и часто используются в сочетании с автоматизированными системами управления ЦТП

Рабочие режимы

автоматическое удаление воздуха из системы

автоматическое сохранение последнего активного режима после перезапуска

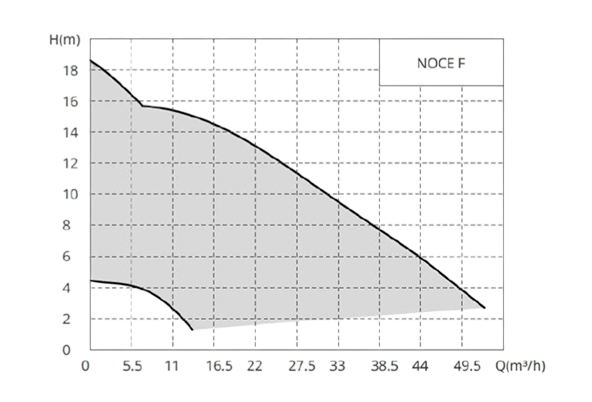

доступны режимы с пропорциональным и постоянным перепадом давления, режим с фиксированной скоростью вращения, а также адаптивный режим

Благодаря встроенным функциям защиты, широкому выбору режимов работы и удобному интерфейсу, насосы обеспечивают бесперебойную циркуляцию теплоносителя и легко адаптируются к условиям эксплуатации. Компактность, энергоэффективность и готовность к подключению делают их особенно удобными для применения в современных инженерных системах зданий

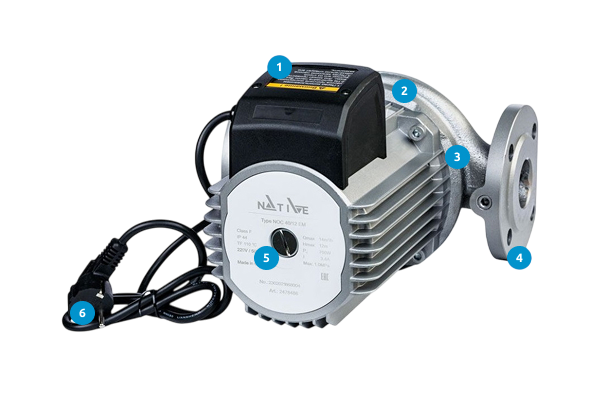

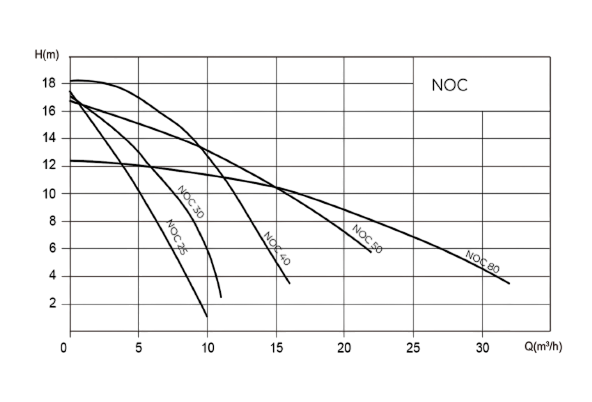

В центральных тепловых пунктах, обслуживающих системы горячего водоснабжения, насосы с мокрым ротором применяются для обеспечения постоянной циркуляции горячей воды. Их конструкция позволяет эффективно отводить тепло от двигателя за счёт перекачиваемой среды, что особенно важно при работе с высокотемпературным теплоносителем

Такие насосы отличаются низким уровнем шума, компактными размерами и высокой энергоэффективностью, благодаря чему идеально подходят для эксплуатации в жилых зданиях и объектах социальной инфраструктуры. Возможность автоматической регулировки режимов и простота обслуживания делают их удобным и надёжным элементом ЦТП

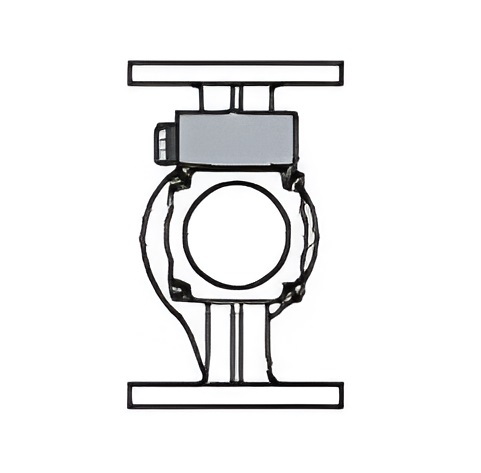

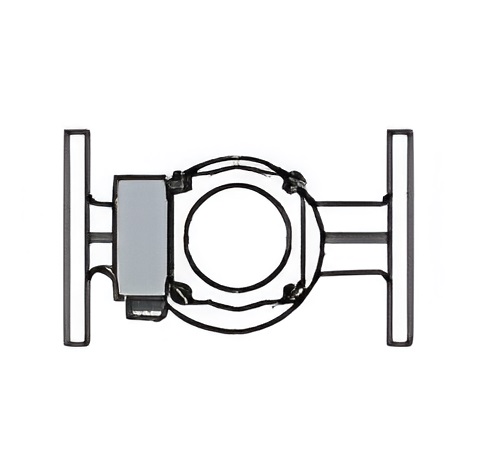

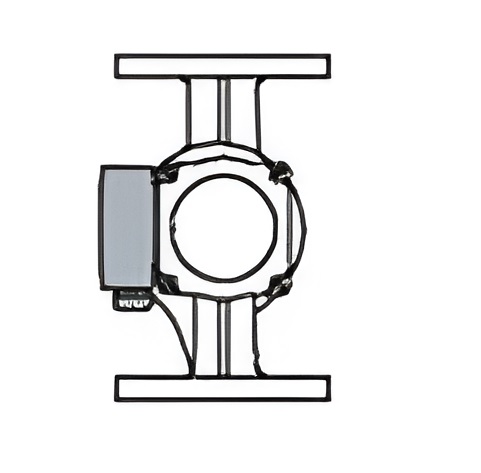

При установке насосов с мокрым ротором важно строго соблюдать требования к ориентации оборудования. Вал насоса должен располагаться исключительно в горизонтальном положении, так как это необходимо для корректной циркуляции теплоносителя внутри корпуса. Правильная циркуляция обеспечивает смазку подшипников и эффективное охлаждение электродвигателя. Несоблюдение монтажных требований может привести к перегреву, повышенному износу и выходу насоса из строя

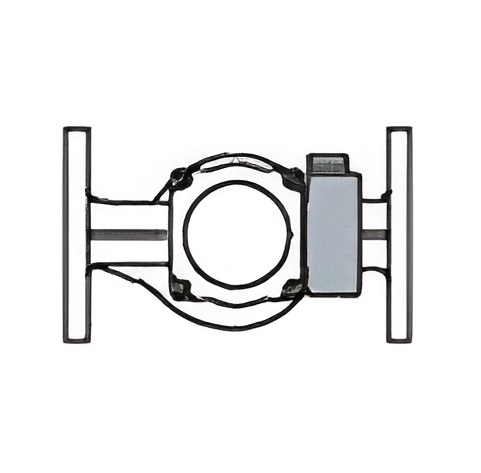

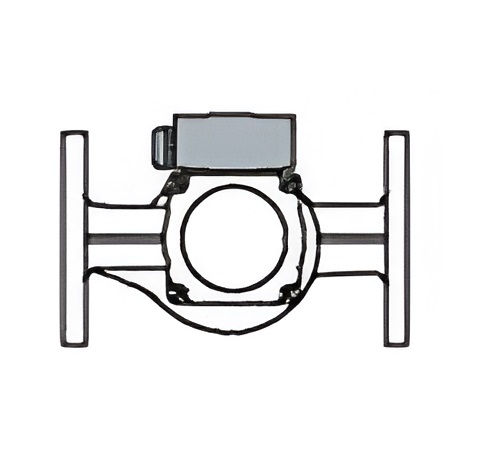

Правильная установка

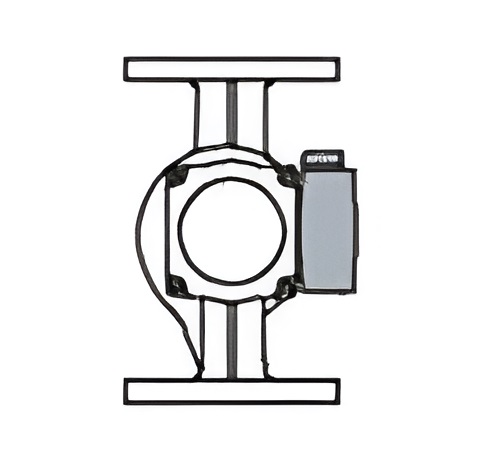

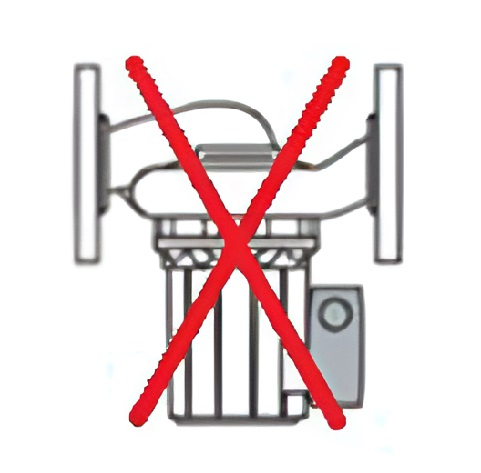

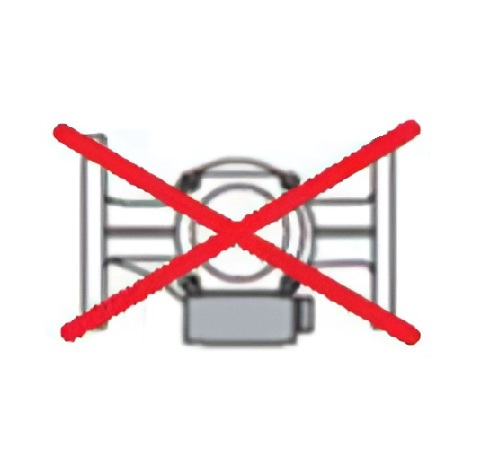

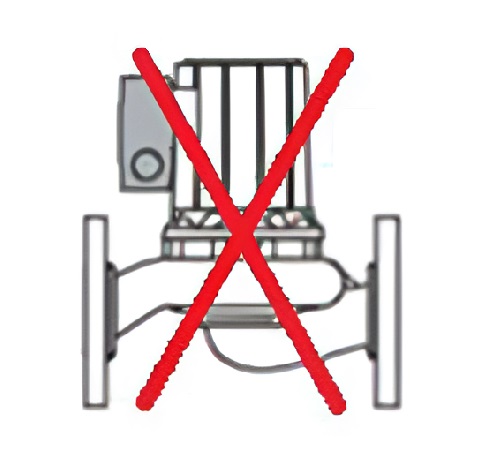

Неправильная установка

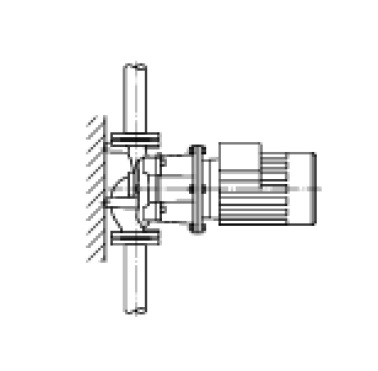

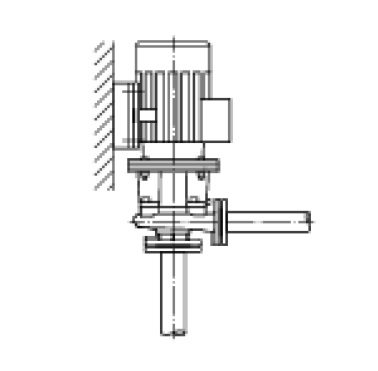

При установке насосов с сухим ротором необходимо обеспечить точную центровку агрегата и надёжное крепление к фундаменту или опорной раме. Такие насосы, в отличие от моделей с мокрым ротором, оснащаются механическим уплотнением вала и требуют обязательного соблюдения условий по температуре, давлению и герметичности соединений

Важно также предусмотреть достаточное пространство для обслуживания — замены уплотнений, проверки состояния подшипников и демонтажа электродвигателя. Перед вводом в эксплуатацию насос должен быть заполнен жидкостью и проверен на герметичность. Корректный монтаж обеспечивает надёжную и долговечную работу оборудования при высоких нагрузках

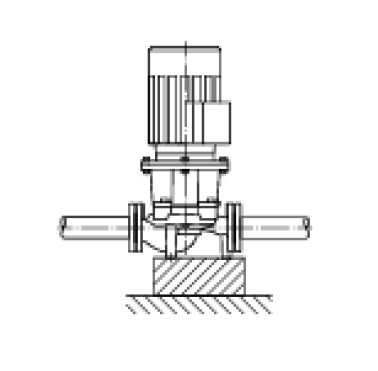

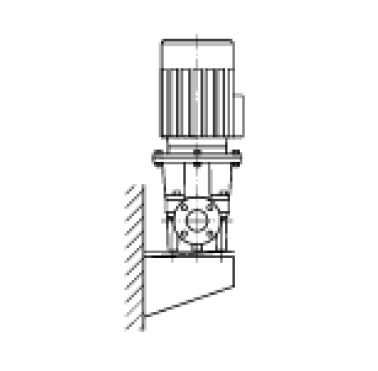

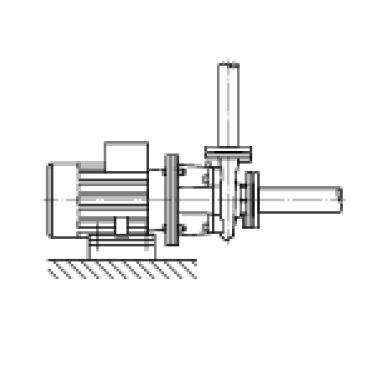

Так, для насосов с номинальной мощностью электродвигателя от 5,5 кВт и выше рекомендуется установка на фундаментную плиту. Это необходимо для обеспечения устойчивости, исключения вибраций и точной соосности между насосной частью и электродвигателем. Все насосы серии Wilo-IL конструктивно оснащены опорными ножками, что позволяет надёжно закрепить агрегат на фундаменте без дополнительных опорных элементов

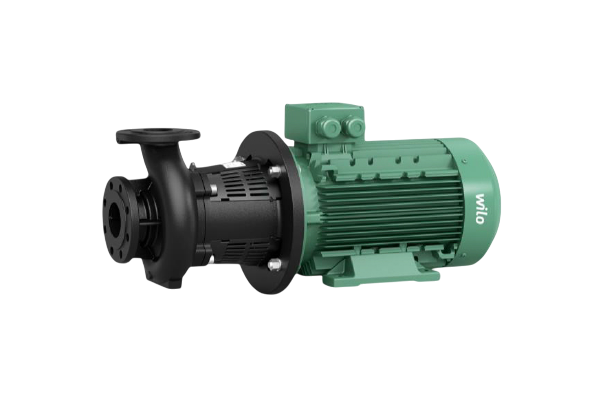

Для насосов серии Wilo-BL существуют дополнительные ограничения: при мощности электродвигателя свыше 30 кВт допускается только горизонтальное исполнение. Это требование связано с массой агрегата, нагрузкой на подшипники и безопасностью эксплуатации. Вертикальный монтаж в этом случае может привести к ускоренному износу узлов и выходу из строя оборудования

Учитывая эти особенности, при проектировании и установке насосов необходимо строго соблюдать рекомендации производителя, обеспечивать качественную опору, правильную ориентацию вала и достаточный доступ к обслуживаемым элементам. Нарушение монтажных условий может привести не только к снижению ресурса оборудования, но и к аварийным ситуациям в работе системы

Вывод

Оборудование ВИЛО РУС занимает прочные позиции в сегменте инженерных решений для систем теплоснабжения. Насосы Wilo успешно применяются как в котельных — водогрейных и паровых, так и в центральных тепловых пунктах, охватывая широкий спектр задач: циркуляция теплоносителя, рециркуляция, подпитка систем, подача воды в контуры отопления, вентиляции и горячего водоснабжения

Широкая линейка оборудования и запчастей Wilo — от компактных насосов с мокрым ротором для ЦТП до мощных многоступенчатых и консольных агрегатов для крупных котельных установок, позволяет гибко решать задачи различной сложности и масштаба. При этом оборудование сочетает в себе надёжность, энергоэффективность, современную автоматику и удобство сервисного обслуживания

Применение насосов Wilo в проектах теплоснабжения позволяет повысить эксплуатационную надёжность систем, сократить энергозатраты и обеспечить комфортные условия для конечных потребителей. Благодаря комплексному подходу и адаптации к требованиям российских условий, продукция ВИЛО РУС продолжает оставаться актуальным выбором как для новых объектов, так и при модернизации действующих тепловых узлов
