IP68 для насосов: что значит степень защиты, как выбрать двигатель и где применяется
Если две цифры после IP пока кажутся паролем от Wi-Fi — самое время разобраться. Ниже мы расшифруем этот «код доступа» к надёжности погружных двигателей. Ведь именно эти скромные символы определяют, выдержит ли мотор постоянное давление воды, абразив песка и неприятное соседство с химическими реагентами — или отправится на сервис раньше, чем успеет окупиться
Погружные насосы сегодня качают всё: от артезианской воды на ферме до тяжёлого шлама в руднике. Ошибка в выборе степени защиты означает простои, форс-мажоры и расходы, которые растут быстрее, чем уровень грунтовых вод во время паводка
Международный стандарт IEC 60529 придумал степень защиты IP, чтобы заменить туманные обещания «водонепроницаемый» и «пылестойкий» двумя конкретными цифрами, понятными монтажнику, инженеру и инспектору в любой стране
В этом обзоре мы объясним, что на самом деле означают популярные сочетания вроде IP67 и IP68, почему «шестёрка» спереди важна для песчаных скважин, а «восьмёрка» — для круглосуточного дайвинга оборудования. Разберём реальные кейсы из сельского хозяйства, городских ливнёвок, горнодобычи и очистных сооружений, чтобы показать, как правильно подобранная степень защиты IP экономит время, деньги и нервы
Начнём с того, почему вообще возникла необходимость в единой шкале защиты и чем она лучше традиционных, но расплывчатых формулировок «работает под водой»
Зачем вообще нужна степень защиты IP
- Даёт единый «язык» для разработчиков, монтажников и инспекторов вместо расплывчатых заявлений «водонепроницаемый» и «пылестойкий»
- Экономит время и деньги — не нужно методом «попробуем-сломаем» тестировать десяток моторов в реальной шахте
- Повышает надёжность — правильно подобранный IP снижает аварии, связанные с коротким замыканием или абразивным износом
- Помогает пройти аудит и сертификацию — стандарт IEC 60529 признан в большинстве стран
- 0 – 1 — годится для «уютных» электрощитов, но не для насосных ям
- 2 – 4 — останавливает гальку, однако мелкая пыль просочится
- 5 — допускается микроскопическое проникновение пыли, не влияющее на работу
- 6 — тотальная герметичность: внутрь не пролезет даже цементная взвесь, что критично для песчаных скважин и шламовых шахт
- 0 – 4 — выдержит дождь или конденсат, но не погружение
- 5 – 6 — переживёт мощную струю или волну, но долгий «дайвинг» противопоказан
- 7 — временное погружение: до 30 минут при глубине ≈ 1 м
- 8 — непрерывная служба под водой; глубину и давление задаёт производитель
- 9K — защита от горячих струй под высоким давлением; чаще нужна для CIP-моек в пищевой промышленности, чем для скважин
Почему IP68 — оптимален для подводных моторов
Для погружных двигателей ориентируйтесь на IP68 – полный отпор пыли и готовность к постоянному купанию. Тогда насос не подведёт в разгар полива, в период паводков и в любой шахте, куда зайти можно разве что с аквалангом
- Эпоксидная заливка и двойные уплотнения — вода не добирается до обмоток даже под давлением
- TENV-конструкция (Totally Enclosed, Non-Ventilated) — убирает внешние вентиляционные каналы, которые любят «жить своей водой»
- Реальные глубины — серийные моторы Bartec работают до 12 м, а Franklin Electric — в горячих скважинах до 90 °C, если обеспечен поток охлаждающей воды
- Нержавеющая сталь AISI 304/316 — материалы «морских волков», например у насосов Grundfos SP повышает коррозионную стойкость
Область применения двигателей с IP68
Перед тем как перейти к примерам, важно уяснить главное — IP68-двигатели окупаются там, где вода, абразив и давление становятся нормой, а любой простой мгновенно оборачивается убытком. Герметичность «шестёрки» блокирует пыль и ил, «восьмёрка» допускает непрерывное погружение, поэтому такие моторы сводят к минимуму аварийные остановки, исключают дорогостоящие подъемы оборудования на поверхность и продлевают межремонтные интервалы
Добавьте к этому устойчивость к коррозии и стабильную электрическую изоляцию — и получите технику, которая остаётся в строю даже тогда, когда условия напоминают чемпионат по выживанию среди насосов
Сельское хозяйство
Насосы для капельного полива и орошения качают воду 24/7 весь сезон. Рейтинг IP68 исключает «замыкания в разгар лета» и сберегает урожай

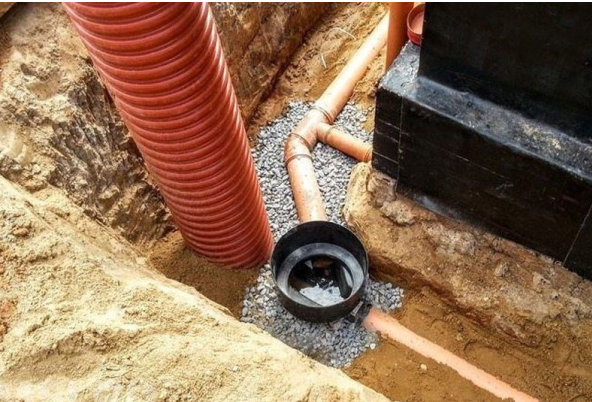

Городские ливнёвки и дренаж
При сильном ливне каждая минута простоя = затопленный перекрёсток. IP68-моторы не боятся ни грязной воды, ни суточной нагрузки
Горнодобывающая промышленность
Шахтные насосы сталкиваются с абразивом и давлением. Комбинация IP68 и антикоррозионного корпуса продлевает межремонтный цикл, экономя простои рудника

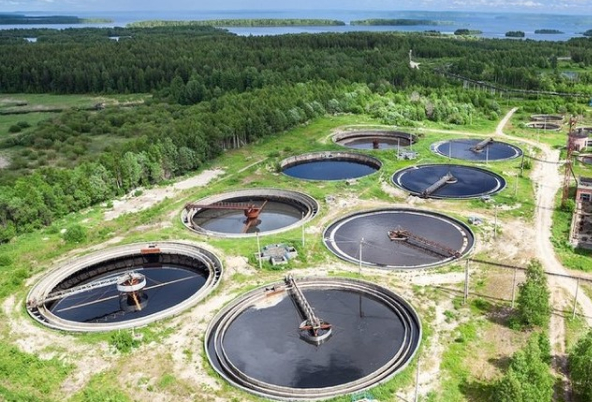

Очистные сооружения
В сточных водах хватает химии. IP68-серия из нержавейки снижает риск внезапного обрыва аэрации и штрафов за сброс неочищенной воды
Памятка по выбору степени защиты IP под задачу
Прежде чем нырнуть в конкретные цифры и буквы, давайте поставим GPS-метку: цель этой памятки — за пару минут помочь выбрать именно ту степень защиты IP, которую выдержит ваши реальные условия, а не только красуется в каталоге. Мы собрали короткие показатели, чтобы вы быстро сверили глубину погружения, выдержали напор песка и химии, не переплатили за «лишние» девятки и при этом не пожалели о «семёрках», когда насос уже окажется в шахте/в погружении
| Показатель | Применение | ||
|---|---|---|---|
| Режим работы | постоянное погружение → IP68; редкие всплески → IP67 | ||
| Глубина | чем глубже, тем важнее уточнить в паспорте «тестировано на X м» | ||
| Температура жидкости | горячие термальные скважины требуют моделей с расширенным классом тепла, например | ||
| Химсостав и абразив | сточные воды — плюс устойчивые материалы и полно-пылезащита | ||
| Избыточность | IP69K звучит «круче», но если нет горячего мойки под давлением, переплата лишняя | ||
| Приведённые данные носят справочный характер и представлены исключительно для примера. Конкретные параметры оборудования и его конфигурация должны подбираться индивидуально, с учётом условий эксплуатации, инженерного расчёта и технического задания | |||
Рейтинг IP — это далеко не две декоративные цифры в паспорте изделия, а настоящий финансовый и инженерный калькулятор. Когда вы выбираете двигатель c IP68, вы не просто покупаете «самый-самый герметичный корпус»; вы инвестируете в устойчивость всего процесса — от артезианской скважины на ферме до дренажной станции мегаполиса
- Минимизируете аварии и нештатные простои
Герметичность «шестёрки» не подпускает ил и песок к подшипникам, «восьмёрка» гарантирует, что вода не доберётся до обмоток. Итог — сведённые к нулю короткие замыкания и разрушение уплотнений. Даже при 24/7-нагрузке мотор остаётся на линии, а ваше производство — без аварийных сигналов и вынужденного «тихого часа» - Снижаете затраты на обслуживание и подъём оборудования
Поднять погружной насос со дна шахты или скважины — это не простая задача, а аренда крана, бригада монтажников и дорогое время простоя. Исключив водопроникновение и абразивное стирание, IP68 удлиняет межремонтные интервалы, а значит, ваши расходы переходят из графы «экстренный ремонт» в более предсказуемое «плановое ТО» - Гарантируете стабильную подачу воды в любых условиях
Для фермера это равномерный полив в засушливый сезон, для коммунальщиков — сухие улицы после ливня, для рудника — откачка шламов без задержек добычи. IP68 превращает «если насос выдержит» в уверенное «когда насос отработает свою смену», сохраняя репутацию вашей системы и спокойствие конечных пользователей
Поставив на правильную степень защиты, вы получаете не одноразовую «коробку-мотор», а стратегического партнёра, который чувствует себя под водой так же вольготно, как рыба. А служба сервиса? Пусть вспоминает об этом оборудовании строго по календарю планового обслуживания — и никак иначе
