Электрооборудование для насосных установок: управление, пуск, автоматизация
Современные насосные установки — это не просто двигатели и крыльчатки, а высокотехнологичные системы, где каждое движение среды контролируется с максимальной точностью. В основе этой точности лежит электрооборудование: приводы, частотные преобразователи, шкафы управления и датчики, обеспечивающие стабильную работу даже в самых сложных условиях эксплуатации.
Управление насосным оборудованием
Без грамотно подобранного и настроенного электрооборудования невозможна ни энергоэффективность, ни надежность, ни автоматизация насосного процесса. В этой статье мы разберемся, какие виды электрооборудования используются в насосной технике, как они влияют на производительность и какие решения актуальны для современных инженерных систем.
Основные типы пуска насосов
Выбор способа пуска насоса напрямую влияет на его ресурс, надежность системы и энергоэффективность. От типа пуска зависит, как именно насос будет входить в рабочий режим: резко или плавно, с каким уровнем пускового тока, как будет происходить регулирование оборотов. Рассмотрим основные варианты.
Прямой пуск (DOL, /d-, D)
Наиболее распространенный и простой способ пуска насосного оборудования, при котором напряжение подается непосредственно на электродвигатель. Используется в системах, где кратковременные перегрузки допустимы и нет жестких требований к плавности разгона.
- Простота монтажа и настройки
- Минимальная стоимость пускового оборудования
- Надежность при работе с небольшими нагрузками
- Повышенный риск кавитации на начальном этапе запуска
- Резкий старт, увеличивающий механическую нагрузку на насос и трубопроводы
- Очень высокий пусковой ток — до 6–8 крат от номинального, что может вызывать перегрузку электросети
Пуск «звезда-треугольник» (star-delta, /sd-, SD)
Применяется для асинхронных двигателей с двумя обмотками, обеспечивая поэтапный переход от схемы «звезда» к схеме «треугольник». На первом этапе уменьшается пусковой ток, затем двигатель выходит на полную мощность.
- Значительное снижение пускового тока (до 30–40%)
- Доступность и проверенная технология
- Необходимость точного выбора момента переключения
- Подходит не для всех насосов (ограничения по типу нагрузки)
- Наличие короткого провала крутящего момента при переходе на «треугольник»

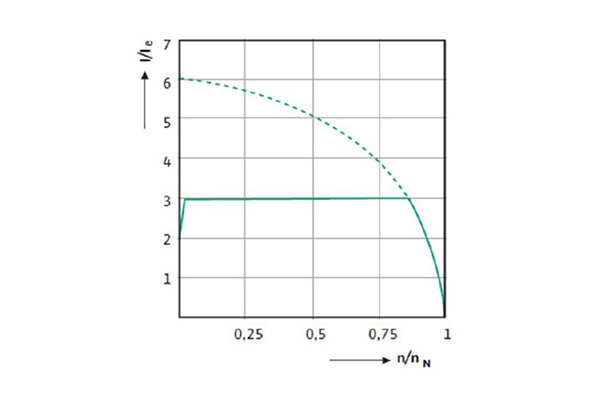

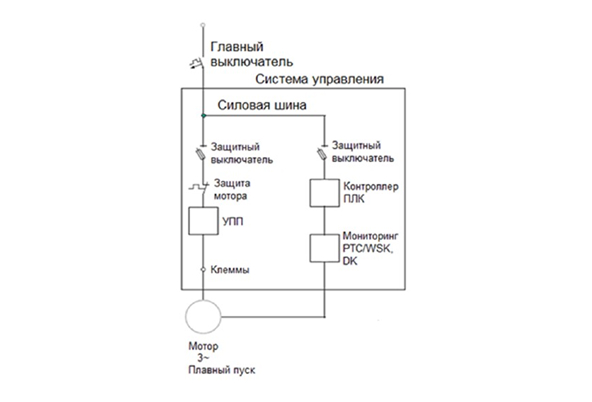

Плавный пуск (soft starter, /ss-, S)
Современный способ управления запуском двигателя, обеспечивающий постепенное увеличение напряжения и тока. Широко применяется в системах с высокими требованиями к защите оборудования.
- Снижение пускового тока до 2–4 крат
- Поддержка функций защиты и диагностики
- Плавный пуск и набор оборотов без гидроударов и вибраций
- Увеличение срока службы насоса и электродвигателя
- Более высокая стоимость по сравнению с простыми решениями
- Не регулирует скорость в процессе работы (в отличие от частотников)
Преобразователь частоты (fc, /w-, F)
Наиболее гибкое и энергоэффективное решение. Частотный преобразователь изменяет частоту напряжения, плавно разгоняя насос и позволяя точно регулировать обороты во время работы.
- Максимальная энергоэффективность
- Уменьшение износа механических элементов
- Полный контроль над динамикой запуска и останова
- Возможность работы в режиме постоянного давления или расхода
- Необходимость настройки и обслуживания
- Высокая стоимость оборудования и монтажа
- Требования к дополнительной фильтрации электромагнитных помех
Выбор типа пуска должен опираться на требования конкретного объекта: наличие ограничений по пусковому току, особенности гидравлической схемы, частота пусков и необходимость регулирования скорости. Для простых систем с редким включением достаточно прямого пуска или схемы «звезда–треугольник». А вот в современных автоматизированных ИТП, насосных и котельных всё чаще применяются плавные пускатели или частотные преобразователи, позволяющие достигать максимальной эффективности и комфорта в эксплуатации.
Температурный класс мотора и встроенный термодатчик
Работа асинхронного электродвигателя (АД) неизбежно сопровождается нагревом, что связано с внутренними энергетическими потерями и протекающими электромагнитными процессами. Основным фактором, определяющим нормативный срок службы двигателя, является допустимый уровень температуры нагрева изоляции обмоток. Именно перегрев изоляции чаще всего становится причиной преждевременного выхода двигателя из строя.
- МДТ – максимально допустимая температура
- ППТ – предельное превышение температуры
- ТХ – температура хладагента (окружающая)
- А – 105℃
- Е – 120℃
- В – 130℃
- F – 155℃
- H – 180℃
- С свыше 180℃
Защита термисторами (PTC)
Термисторы или терморезисторы с положительным температурным коэффициентом (PTC) — это чувствительные элементы, сопротивление которых резко возрастает при достижении определенной температуры. Они широко используются в системах защиты электродвигателей от перегрева.
При достижении номинальной температуры срабатывания (NAT), например, 130°C для двигателей с классом изоляции В, сопротивление термистора увеличивается в десятки раз, что позволяет зафиксировать перегрев и инициировать отключение двигателя или включение сигнала тревоги.
Մ NAT – номинальная температура срабатывания.
Типы датчиков
| Дискретные датчики (любые системы) | Датчики давления (системы повышения давления) | Датчики перепада (системы циркуляции) | Датчики уровня (системы водоотведения) |
| Реле давления | Измерение давления | Измерение перепада давления | Измерение уровня |
| Реле защиты | На выходе ток 4-20 мА | На выходе ток 4-20 мА | На выходе ток 4-20 мА |
| Поплавковые выключатели | Например: датчики Овен ПД100 | Например: датчики Росма РПД-Д | Например: Овен ПД100И-ДГ |
| Реле и др. устройства контроля физических величин (Реле РТС, БМ- контакт, Реле электродов и др.) |
Управление без обратной связи
Управление без обратной связи представляет собой способ воздействия на исполнительные механизмы без учета отклика системы, что может вызывать различные последствия и побочные эффекты.
Пример:
Асинхронный электродвигатель, подключенный к сети и работающий на холостом ходу, развивает скорость вращения около 980 об/мин. При приложении нагрузки к валу частота вращения снижается, что связано с увеличением скольжения.
Замкнутый цикл управления (с обратной связью)
Принцип работы основывается на измерении текущего значения переменной процесса и корректировке этого значения с помощью привода в случае отклонения от заданного параметра. Связка датчика, фиксирующего процесс, и контроллера, анализирующего данные и выдающего управляющее воздействие, формирует замкнутый контур управления.
Выводы
Электрооборудование играет ключевую роль в обеспечении стабильной, надежной и энергоэффективной работы насосных систем. Современные средства управления — от простых пускателей до интеллектуальных контроллеров и преобразователей частоты — позволяют точно регулировать параметры работы насосов, адаптировать их под текущие условия эксплуатации и минимизировать износ оборудования.
Грамотно подобранная система электропривода и автоматизации обеспечивает не только бесперебойную подачу жидкости, но и значительно снижает эксплуатационные затраты. В условиях растущих требований к электропитанию, энергоэффективности и цифровому управлению именно электрооборудование становится основой технологического прогресса в насосной технике.
