Электродвигатель — ключевой элемент любого промышленного насоса. Именно он отвечает за преобразование электрической энергии в механическую, приводя в движение рабочее колесо и обеспечивая подачу жидкости в системе. От характеристик двигателя напрямую зависят производительность, энергоэффективность и надёжность насосной установки.
Современные промышленные насосы комплектуются асинхронными электродвигателями, рассчитанными на продолжительную работу в тяжёлых условиях. В зависимости от назначения, конструкция может предусматривать взрывозащиту, повышенную влагостойкость, адаптацию к частотному регулированию и минимальные потери при запуске.

Важнейшие параметры электродвигателя
- Мощность (кВт)
- Частота вращения (об/мин)
- Класс энергоэффективности (IE2, IE3, IE4)
- Степень защиты корпуса (IP55 и выше)
- Тип охлаждения (IC411, IC416 и др.)
- Совместимость с частотными преобразователями
Надёжная работа двигателя — это не только правильный выбор, но и грамотное подключение, защита от перегрузок, своевременное обслуживание и подбор смазки для подшипников. Особенно важны эти аспекты в системах с переменной нагрузкой и непрерывной эксплуатацией.
Принцип работы электродвигателя промышленного насоса
Запуск и питание – после подачи напряжения на клеммы электродвигателя создаётся вращающееся магнитное поле в статоре. Это поле взаимодействует с токами в роторе, вызывая его вращение. Двигатель начинает развивать крутящий момент, передаваемый на вал насоса Передача энергии на насосный узел – вал двигателя напрямую соединён с валом насоса (или через муфту). При вращении он приводит в движение рабочее колесо, создавая центробежную силу, которая и обеспечивает перекачивание жидкости Стабильная работа в заданных режимах – во время эксплуатации двигатель поддерживает заданную скорость вращения и мощность. При необходимости — управляется частотным преобразователем. При правильном подборе и регулировке обеспечивается стабильное давление, расход и надёжность системы
Обмотка электродвигателя: основа электромагнитного процесса

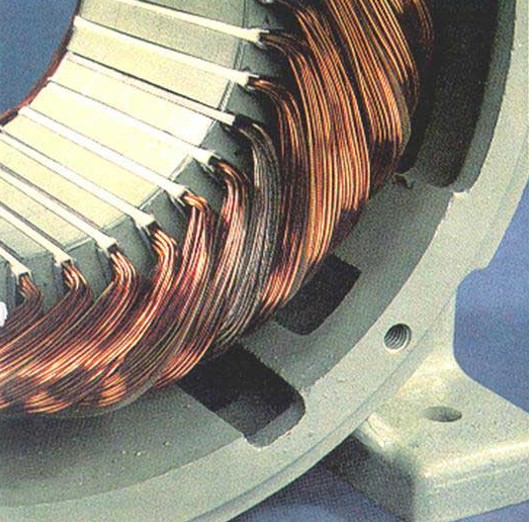

Обмотка — это ключевой элемент статора и/или ротора электродвигателя, формирующий электромагнитное поле, за счёт которого происходит вращение. В большинстве промышленных насосов используются трёхфазные асинхронные двигатели с короткозамкнутым ротором, где основная рабочая нагрузка ложится именно на статорную обмотку.

Особенность
При ремонте двигателя обмотку перематывают с восстановлением изоляции, проверяют сопротивление и баланс фаз.
Важно, чтобы параметры остались в рамках оригинальной конструкции, иначе двигатель может потерять эффективность или перегреться.

Трехфазное питание
Это система электроснабжения, в которой используется три переменных напряжения, сдвинутых по фазе на 120° друг от друга. Это наиболее распространённый способ подачи электроэнергии для промышленных потребителей и мощного оборудования, включая насосы, компрессоры, электродвигатели и т.д.
Статор и ротор
Статор и ротор — это как сердце и мышцы любого электродвигателя. Один создаёт условия, другой выполняет работу. Их слаженное взаимодействие — основа работы всей электрической машины.
От согласованной работы статора и ротора зависит:
- Мощность и КПД электродвигателя
- Плавность запуска и остановки
- Энергоэффективность насосного оборудования
- Долговечность системы в целом
Статор — это неподвижная часть электродвигателя, которая отвечает за создание вращающегося магнитного поля. Именно под воздействием этого поля начинает движение ротор — подвижная часть двигателя. Без статора ротор просто остался бы неподвижной болванкой.

По сути, статор играет ключевую роль в преобразовании электрической энергии в механическое вращение. Его обмотки, подключенные к сети переменного тока, формируют электромагнитное поле, которое вращается с частотой питающего напряжения. А уже это поле «втягивает» за собой ротор, приводя в движение весь механизм — будь то насос, вентилятор или компрессор.
Можно сказать, что статор — это сердце двигателя, в котором циркулирует энергия, а магнитное поле — его пульс, задающий ритм всей системе. Чем стабильнее и мощнее это «сердце», тем надёжнее и эффективнее работает всё оборудование.
Ротор — это вращающаяся часть электродвигателя, на которую передается энергия от магнитного поля статора. Именно ротор принимает на себя «ударную волну» электромагнитного взаимодействия и превращает её в полезное механическое вращение.

Внутри ротора обычно находятся проводящие элементы (в асинхронных двигателях — алюминиевые или медные короткозамкнутые стержни, объединённые кольцами), в которых наводятся токи. Эти токи взаимодействуют с магнитным полем статора, создавая момент, который и запускает движение.
Фактически, ротор — это мускулы электродвигателя, которые приводят в движение вал, а вместе с ним и всё подключенное оборудование — насос, вентилятор, мешалку, компрессор и так далее. При этом ротор постоянно работает в условиях скольжения, вибраций и тепловой нагрузки — и должен быть рассчитан на серьёзные испытания.
Три этапа движения ротора в асинхронном электродвигателе
- Пуск (инициализация вращения)
После подачи напряжения на статор формируется вращающееся магнитное поле, которое индуцирует токи в обмотке или теле ротора. Эти токи создают электромагнитную силу, заставляющую ротор начать движение. На этом этапе двигатель потребляет максимальный ток, а скольжение — наибольшее (близко к 100%) - Ускорение (набор скорости)
Ротор начинает разгоняться, постепенно приближаясь по скорости к вращающемуся полю статора. Происходит активное взаимодействие магнитных полей, и двигатель выходит на рабочие параметры. Скольжение уменьшается, ток снижается, передаваемый момент стабилизируется. - Установившееся вращение (рабочий режим)
Ротор вращается с почти постоянной скоростью, немного отставая от синхронной (типовое скольжение — 1–6%). Именно в этом режиме осуществляется передача крутящего момента на насос, вентилятор или другое оборудование. Все характеристики находятся в пределах номинальных значений.
Асинхронные электродвигатели
Асинхронный электродвигатель — это один из самых распространённых типов электродвигателей, применяемых в промышленности, коммунальном хозяйстве и в инженерных системах. Он отличается надёжной конструкцией, простотой обслуживания и универсальностью.

Асинхронный двигатель работает за счёт взаимодействия вращающегося магнитного поля статора и токов, индуцируемых в роторе. Между скоростью вращения магнитного поля и скоростью вращения ротора всегда сохраняется небольшая разница — именно это и называется асинхронностью.
Частота полюсов | Синхронная частота вращения 50 Гц | Синхронная частота вращения 60 Гц |
2 | 3000 | 3600 |
4 | 1500 | 1800 |
6 | 1000 | 1200 |
8 | 750 | 900 |
12 | 500 | 600 |
Скольжение
- Скольжение = синхронная частота вращения - частота вращения ротора / синхронная частота вращения • 100
Скольжение
- Скольжение = 1500 мин-1 - 1480 мин-1 / 1500 мин-1 • 100
Скольжение ротора = 1,3%
Ns = 120F / P
- Ns - синхронная частота вращения
- F - частота cсети
- P - количество полюсов
Например: если частота сети 50Гц, то синхронная частота вращения для 2-полюсного электродвигателя равна 3000 мин
- Ns = 120 • 50 / 2
- Ns = 3000 мин-1
Однофазные электродвигатели
Однофазный электродвигатель — это тип электродвигателя, работающий от однофазной сети переменного тока (обычно 220 В, 50 Гц). Такие двигатели применяются в быту, на даче, в малом промышленном и полупрофессиональном оборудовании, где нет доступа к трёхфазному питанию.

Принцип работы
В однофазной системе само по себе не возникает вращающегося магнитного поля. Поэтому для запуска двигателя используется специальная схема с пусковой обмоткой, конденсатором или вспомогательной фазой, которая имитирует сдвиг фаз и создаёт вращающий момент. После пуска двигатель работает за счёт взаимодействия между магнитным полем и токами в обмотках.

Полюса меняются один раз в каждом цикле
- поле отсутсвует
- максимальное поле (отталкивание)
- поле отсутсвует (вращение под действием инерции)
- максимальное поле (отталкивание)
- поле отсутсвует (вращение под действием инерции)
По принципу действия однофазные электродвигатели схожи с трёхфазными, но отличаются меньшими пусковыми моментами и работают при пониженном напряжении — от 110 до 240 В. Grundfos поставляет однофазные двигатели с постоянным разделением емкости, которые не требуют сложного обслуживания и отличаются надёжной работой в бытовых и промышленных условиях.
Важно учитывать: такие электродвигатели не рассчитаны на длительную работу без нагрузки. Многие модели не допускается эксплуатировать при нагрузке ниже 25 % от номинальной. В этом случае возрастает температура внутри двигателя, что может привести к перегреву и выходу из строя.
Число пусков в час
Контроль пускового тока необходим потому, что при запуске электродвигателя происходит резкий скачок потребления электроэнергии. В этот момент двигатель испытывает повышенные тепловые нагрузки: пусковой ток нагревает обмотки статора. Если между пусками нет достаточной паузы для охлаждения, температура продолжает нарастать, что со временем может привести к перегреву и выходу двигателя из строя.
Возможные причины отказа двигателя
От надёжной работы двигателя зависит не только эффективность перекачки, но и общий ресурс всей насосной установки. Однако на практике двигатели нередко выходят из строя раньше срока. Причины могут быть разными: от скачков напряжения и перегрева до заклинивания ротора или неправильных настроек автоматики. Разберём, какие именно факторы чаще всего приводят к отказу электродвигателя и какие сигналы указывают на надвигающуюся неисправность.
- Повышенное или пониженное напряжение
- Перепады напряжения и тока, несбалансированная нагрузка
- Колебания частоты
- Ошибки при подключении, нарушения условий хранения или внутренняя неисправность двигателя
- Недостаточное охлаждение
- Повышенная температура окружающей среды
- Разреженный воздух (эксплуатация на большой высоте)
- Перегретая или чрезмерно вязкая рабочая жидкость
- Частые циклы включения и отключения
- Слишком большой момент инерции нагрузки, особенно у мощных насосов
- Заклинивание ротора
- Обрыв одной из фаз
Некорректно подобранные устройства защиты по току, напряжению или температуре
Повреждения обмоток трёхфазных статоров
Именно статор формирует вращающееся магнитное поле, и именно статор первым принимает на себя удар при нестабильной работе сети, перегрузке или нарушении условий эксплуатации. Повреждение может проявиться постепенно — в виде ухудшения изоляции и локального перегрева, — или резко, например, при межвитковом замыкании. В любом случае последствия одинаково серьёзны: от ухудшения КПД и нестабильной работы до полного выхода двигателя из строя.
Внутренняя защита, встраеваемая в обмотки или клеммную коробку
В современных электродвигателях надёжность и безопасность работы оборудования во многом определяются системами внутренней защиты.

Одним из ключевых решений является встроенная защита, размещаемая непосредственно в обмотках статора или в клеммной коробке двигателя. Такая защита позволяет оперативно реагировать на перегрев, перегрузку, перекос фаз или другие нештатные ситуации, минимизируя риск повреждений и продлевая срок службы оборудования.

Интеграция защитных элементов — термодатчиков, термоконтактов или термисторов — в конструкцию обмотки обеспечивает мгновенное отслеживание температуры в наиболее уязвимых зонах. А при размещении модулей защиты в клеммной коробке появляется дополнительная гибкость при подключении систем управления и автоматического отключения.
Всё это делает встроенную защиту важным компонентом продвинутых насосных установок и другого промышленного оборудования, особенно в условиях нестабильного электроснабжения или высокой нагрузки.
Обозначение | Техническая перегрузка и ее варианты (1-я цифра) | Количество уровней и функциональная область (2-я цифра) | Категория (3-я цифра) |
TP 111; TP 112; TP 121; TP 122; | Только медленно (постоянная перегрузка) | 1 уровень при отключении / 2 уровня при аварийном сигнале и отключении | 1; 2 / 1; 2 |
TP 122; TP 211; TP 221; TP 222; | Медленно и быстро (постоянная перегрузка, блокировка) | 1 уровень при отключении / 2 уровня при аварийном сигнале и отключении | 1; 2 / 1; 2 |
TP 311; TP 321 | Только быстро (блокировка) | 1 уровень при отключении | 1; 2 |
Данные электродвигателя
На паспортной табличке двигателя указываются ключевые параметры, которые необходимо учитывать при подборе, подключении и эксплуатации.

- Обозначения КПД
- Частота вращения при полной нагрузке
- КПД в процентах
- кВт
Напряжение – эти данные указывают, при каком напряжении работает электродвигатель (рис.1) Частота – обычно электродвигатели рассчитаны на входную частоту 50 либо 60 Гц (рис.2) Трёхфазный двигатель – этот параметр отражает количество фаз в системе электроснабжения (рис.3) Ток – указанный на шильдике ток отражает нагрузку при работе на номинальной мощности (рис.4) Ток полной нагрузки – значение тока полной нагрузки при заданном напряжении служит базой для установки реле перегрузки (рис.5) Коэффицент мощности – коэффициент мощности отражает процентное соотношение активной мощности (Вт) к полной мощности (ВА) (рис.6) Год и неделя – этот параметр указывает год (первые 2 цифры) и неделю (вторые 2 цифры)выпуска электродвигателя (рис.7) Класс нагревостойкости изоляции – показывает, до какой температуры может нагреваться изоляция обмотки без риска повреждения (рис.8) Типоразмер / Уровень пылевдагозащищённости – верхние цифры на первой строчке, нижние цифры на второй строчке(рис.9) Информация о подшипнике и смазке – строчка третья снизу (рис.9)
Первая цифра - защита от проникновения инородных тел | Вторая цифра - защита от влаги |
0 — защита отсутствует | 0 — защита отсутствует |
1 — защита от объектов >55 мм (например, руки) | 1 — защита от вертикально падающих капель воды (например, конденсата) |
2 — защита от объектов >25 мм (например, пальца) | 2 — защита от капель воды, падающих под углом 15° |
3 — защита от объектов >12 мм (провода, инструменты) | 3 — защита от брызг воды под углом до 60° к вертикали |
4 — защита от объектов >1 мм (например, песок) | 4 — защита от брызг воды с разных направлений |
5 — защита от пыли (неполная) | 5 — защита от сильных водяных струй |
6 — полная защита от пыли | 6 — защита от временного затопления |
7 — защита при погружении в воду (15 см – 1 м, на ограниченное время) | |
8 — защита при длительном погружении в воду (время и глубина оговорены) |
Cоотношение между типоразмером, концом вала, мощностью электродвигателя и типом и размером фланца
При подборе электродвигателя важно понимать, что такие параметры, как типоразмер, диаметр конца вала, номинальная мощность и размер фланца, напрямую взаимосвязаны. Это не просто сухие цифры в паспорте — это инженерная логика, от которой зависит совместимость двигателя с оборудованием, эффективность передачи крутящего момента и удобство монтажа.
Типоразмер | Ø вала (2900 мин⁻¹) | Ø вала (1450, 970, 720 мин⁻¹) | Мощность 2900 мин⁻¹ | Мощность 1450 мин⁻¹ | Мощность 970 мин⁻¹ | Мощность 720 мин⁻¹ | Фланец FF | Фланец FT |
56 | 9 | 9 | 0.09; 0.12 | 0.06; 0.09 | – | – | FF100 | FT65 |
63 | 11 | 11 | 0.18; 0.25 | 0.12; 0.18 | – | – | FF115 | FT75 |
71 | 14 | 14 | 0.37; 0.55 | 0.25; 0.37 | – | – | FF130 | FT85 |
80 | 19 | 19 | 0.75; 1.1 | 0.55; 0.75 | 0.37; 0.55 | – | FF165 | FT100 |
90S | 24 | 24 | 1.5 | 1.1 | 0.75 | 0.37 | FF165 | FT115 |
90L | 24 | 24 | 2.2 | 1.5 | 1.1 | 0.55 | FF165 | FT115 |
100L | 28 | 28 | 3 | 2.2; 3 | 1.5 | 0.75; 1.1 | FF215 | FT130 |
112M | 28 | 28 | 4 | 4 | 2.2 | 1.5 | FF215 | FT130 |
132S | 38 | 38 | 5.5; 7.5 | 5.5 | 3 | 2.2 | FF265 | FT165 |
132M | – | 38 | – | 7.5 | 4; 5.5 | – | FF265 | FT165 |
160M | 42 | 42 | 11; 15 | 11 | 7.5 | 4; 5.5 | FF300 | FT215 |
160L | 42 | 42 | 18.5 | 15 | 11 | 7.5 | FF300 | FT215 |
180M | 48 | 48 | 22 | 18.5 | – | – | FF300 | – |
180L | – | 48 | – | 22 | 15 | 11 | FF300 | – |
200L | 55 | 55 | 30; 37 | 30 | 18.5; 22 | 15 | FF350 | – |
225S | – | 60 | – | 37 | 30 | 18.5 | FF400 | – |
225M | 55 | 60 | 45 | 45 | – | 22 | FF400 | – |
250M | 60 | 65 | 55 | 55 | 37 | 30 | FF500 | – |
280S | 65 | 75 | 75 | 75 | 45 | 37 | FF500 | – |
280M | 65 | 75 | 90 | 90 | 55 | 45 | FF500 | – |
315S | 65 | 80 | 110 | 110 | 75 | 55 | FF600 | – |
315M | 65 | 80 | 132 | 132 | 90 | 75 | FF600 | – |
315L | 65 | 80 | 160; 200; 250 | – | – | – | FF600 | – |
355 | 75 | 100 | 315; 355; 400; 450; 500 | 315; 355; 400; 450; 500 | – | – | FF740 | – |
400 | 80 | 100 | 560; 630; 710 | 560; 630; 710 | – | – | FF840 | – |
450 | 90 | 120 | 800; 900; 1000 | 800; 900; 1000 | – | – | FF940 | – |
Защита двигателя
Электродвигатель требует многоуровневой защиты, ведь угроз может быть сразу несколько: от скачка тока до заклинившего ротора. Такой подход позволяет двигателю работать стабильно даже в условиях нестабильного электроснабжения и частых пусков. А при грамотной настройке автоматики — практически исключает риск выхода из строя.

- Плавкий предохранитель
- Выключатель
- Реле перегрузки
- Встроенная тепловая защита
В современной практике принято выделять три ключевых уровня защиты, каждый из которых отвечает за свою «линию обороны».
- Внешняя защита от короткого замыкания — первая реакция на аварийные токи, срабатывает мгновенно и предохраняет кабельную линию и обмотки от возгорания
- Внешняя защита от перегрузок — «умная» система, отслеживающая перегрев двигателя при длительной работе с превышением допустимой нагрузки. Срабатывает чуть медленнее, но спасает от термического износа
- Встроенная защита двигателя — сенсоры и термоконтакты, установленные прямо в обмотках, которые контролируют температуру внутри и передают сигнал отключения в случае перегрева
Такой подход позволяет двигателю работать стабильно даже в условиях нестабильного электроснабжения и частых пусков. А при грамотной настройке автоматики — практически исключает риск выхода из строя.

Плавкий предохранительный выключатель
Представляет собой комбинированное защитное устройство, в котором объединены два элемента — плавкий предохранитель и аварийный выключатель. Такой тандем позволяет не только мгновенно разрывать цепь при критических токах короткого замыкания, но и вручную отключать питание в случае необходимости — например, при техническом обслуживании или аварийной остановке оборудования.

Автоматический токовый выключатель
Это устройство, предназначенное для защиты электрических цепей от перегрузки. При достижении установленного порога тока он автоматически размыкает цепь, прерывая подачу электроэнергии, а затем может снова замкнуть её при нормализации параметров.

Термомагнитные выключатели
Обладают температурной устойчивостью — их характеристики срабатывания не зависят от изменений температуры окружающей среды. Это обеспечивает стабильную защиту цепи даже при колебаниях внешних условий.

Тепловые реле перегрузки
Предназначены для защиты электродвигателя от критических режимов работы, таких как перегрузка, обрыв одной из фаз, чрезмерно длительный пуск и затяжное заклинивание ротора. Эти устройства реагируют на повышение температуры, вызываемое превышением допустимого тока, и своевременно отключают двигатель, предотвращая его повреждение.
Внутренняя защита, встраеваемая в обмотки или клеммную коробку
Современные электродвигатели всё чаще оснащаются элементами внутренней защиты, которые монтируются прямо в обмотки или в клеммную коробку. Это необходимо для обеспечения быстрого и точного реагирования на критические отклонения в режиме работы, такие как перегрев, обрыв фазы или перегрузка. В отличие от внешних защитных устройств, встроенная защита работает максимально близко к точке возникновения проблемы.
Из основных элементов внутренней защиты можно выделить:
Защита РТС, встроенная в обмотки Терморезистор / РТС
У терморезистор (RTS) срабатывание происходит строго при достижении заданной температуры. Подключается к цепи управления, которая при повышении сопротивления отключает электродвигатель от питания, обеспечивая защиту от перегрева. Такие датчики применяются преимущественно в трёхфазных асинхронных двигателях.
Цветовая маркировка проводов терморезисторов позволяет определить температуру их срабатывания. Например, на верхнем изображении показан RTS-датчик с температурой срабатывания Tтс= 160°C. Диапазон рабочих температур датчиков RTS варьируется от 90°C до 180°C с шагом 5 градусов.
Номинальная температура срабатывания T°C | Цвет провода |
145 | белый, чёрный |
150 | чёрный, чёрный |
155 | синий, чёрный |
160 | синий, красный |
165 | синий, коричневый |
170 | белый, зелёный |
Виды современных систем защиты двигателя
Сопротивление изоляции
Это один из ключевых параметров, определяющих техническое состояние электродвигателя, кабелей, трансформаторов и другого электрооборудования. Оно характеризует способность изоляционного материала противостоять прохождению электрического тока между токоведущими частями и заземлёнными элементами или между различными фазами.

Низкое значение сопротивления изоляции — верный признак старения, увлажнения, загрязнения или механического повреждения изоляционного слоя. Это может привести к утечкам тока, коротким замыканиям и выходу оборудования из строя. Поэтому контроль сопротивления изоляции — обязательная процедура при вводе оборудования в эксплуатацию, при плановом обслуживании, а также в процессе диагностики аварий.
Показатель сопротивления изоляции измеряется в МОм и напрямую зависит от температуры, влажности окружающей среды, а также от времени выдержки под испытательным напряжением. Чем выше сопротивление — тем надёжнее защита оборудования и ниже риск пробоя.
Величина сопротивления изоляции | Уровень изоляции |
2 МОм или меньше | очень плохая |
2-5 МОм | плохая |
5-10 МОм | ниже нормы |
10-50 МОм | хорошая |
50-100 МОм | очень хорошая |
100 МОм или больше | отличная |
Направление вращения и обозначение клемм
Это важные параметры, которые необходимо учитывать при подключении и пуске электродвигателя. От правильного подключения выводов напрямую зависит корректность вращения ротора, а значит — и работоспособность всей системы.

Схема подключения
Двигатель защищён от перегрева, когда терморезисторы тип PTC подключены к соответствующему выключающему устройству в цепи питания электродвигателя в соответствии с DIN 44082.
Измерение сопротивления обмоток
Измерение сопротивления обмоток — это один из ключевых этапов диагностики и технического обслуживания электрических машин, в частности электродвигателей и трансформаторов. Этот параметр позволяет определить состояние обмоточного провода, выявить межвитковые замыкания, обрывы, несимметрию фаз и другие скрытые дефекты, которые могут привести к перегреву, снижению КПД или аварийной остановке оборудования.

Схема «Звезда»
Один из базовых способов соединения обмоток трёхфазного электродвигателя. В этой конфигурации концы всех трёх обмоток (U2, V2, W2) соединяются в одной точке — так называемой нейтрали, а начала обмоток (U1, V1, W1) подключаются к фазам сети.

Схема «Треугольник»
Это один из классических способов соединения обмоток трёхфазного электродвигателя, при котором конец одной обмотки соединяется с началом следующей, образуя замкнутый контур в форме треугольника. В результате каждая обмотка одновременно подключена к двум фазам сети, и на неё подаётся полное линейное напряжение.
Вывод
Двигатель насоса играет решающую роль в работе всей системы, обеспечивая механическое вращение и передачу энергии на рабочее колесо. Его надёжность напрямую влияет на производительность, КПД и срок службы насосного оборудования. Правильное подключение обмоток, соответствие режимов нагрузки, контроль электрических характеристик и применение защиты — всё это критически важно для стабильной и безопасной эксплуатации. При грамотной настройке и регулярном обслуживании двигатель становится гарантом эффективной и бесперебойной перекачки среды в любых условиях.
