Гибкие виброкомпенсаторы REON RSV-EU для инженерных систем
Компания REON представила новые модели гибких вставок — виброкомпенсаторов RSV-EU с резьбовым (RSV11-EU) и фланцевым (RSV12-EU, RSV13-EU) соединением. Изделия предназначены для снижения вибраций и шума, а также гидроударов в инженерных системах для компенсации подвижек трубопроводов в продольном и поперечном направлениях
Преимущества
Защитное никелевое покрытие на муфте Европейская резина EPDM с повышенной стойкостью к старению Увеличенное количество кордов — больше прочности и устойчивости к нагрузкам Возможность безопасной эксплуатации при установке ограничителей RSV94
Одновременная работа виброкомпенсатора на растяжение и сдвиг недопустима. Для безопасной эксплуатации необходимо строго соблюдать монтажные рекомендации REON. При наличии осевых нагрузок рекомендуется установка ограничительных стержней серии RSV94, предотвращающих чрезмерную деформацию вставки
Основные характеристики
- DN — 15–600 мм
- Максимальное давление — 16 бар
- Рабочая температура — от –20 °C до +95 °C
- Присоединение — резьбовое / фланцевое
- Муфта — никелированный чугун
- Фланец — углеродистая сталь
- Проволочное кольцо — сталь
- Вставка — EPDM, армированная нейлоновым шинным кордом (Arlanxeo, Нидерланды)
- Гарантия — 2 года при использовании с ограничительными стержнями REON RSV94
Конструктивные особенности
- Надёжная фиксация проволочным кольцом
- Многослойная армирующая структура для увеличения ресурса
- Устойчивость EPDM-вставки к перепадам температур и давлению
- Защищённые от коррозии металлические компоненты
Эти конструктивные качества позволяют использовать виброкомпенсаторы в ответственных участках систем, однако для обеспечения максимальной безопасности при эксплуатации важно учитывать особенности их работы
Где применяются виброкомпенсаторы REON RSV-EU
- Системы отопления
Вставки монтируются на насосах, теплообменниках и распределителях. Они гасят вибрации, компенсируют температурные удлинения труб, способствуют увеличению срока службы оборудования - Горячее и холодное водоснабжение
В ГВС/ХВС виброкомпенсаторы предотвращают повреждения труб и запорной арматуры при гидроударах. Используемая резина EPDM совместима с питьевой водой и выдерживает рабочие температуры бытовых систем - Технологические трубопроводы
На производственных объектах компенсаторы устанавливаются в насосных, компрессорных и вентиляционных установках. Армированная вставка выдерживает циклические нагрузки, обеспечивая надёжную работу оборудования в условиях постоянной вибрации и смещений
В чём отличие RSV11, RSV12 и RSV13

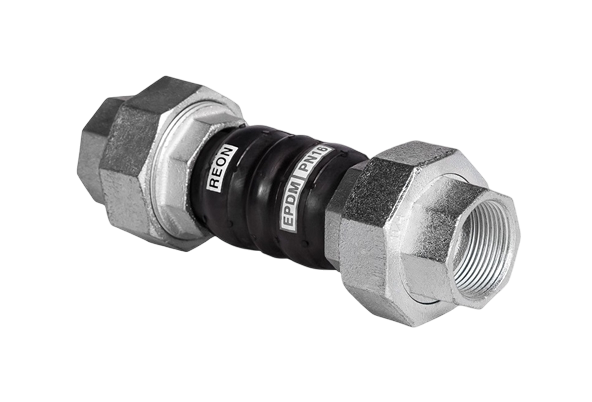

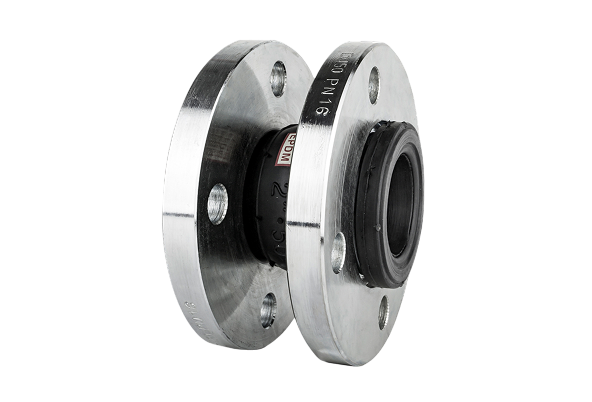

RSV11-EU — это резьбовая вставка малого диаметра (DN 15–80), тогда как RSV12-EU и RSV13-EU имеют фланцевое соединение и поддерживают крупные диаметры до DN 600. RSV13 также допускает установку ограничителей RSV94, повышающих безопасность при осевых нагрузках
| Технические характеристики RSV11-EU | Показатель |
| Номинальный диаметр, DN | 15-80 мм |
| Максимальное давление, PN | 16 бар |
| Рабочая температура | От -10˚С до +95˚С |
| Максимальная температура | +110˚С |
| Присоединение | Резьбовое |
| Технические характеристики RSV12-EU / RSV13-EU | Показатель |
| Номинальный диаметр, DN | 25-600 мм |
| Максимальное давление, PN | 16 бар |
| Рабочая температура | От -20˚С до +95˚С |
| Максимальная температура | +110˚С (кратковременно) |
| Присоединение | Фланцевое |
Если вам необходимы надёжные виброкомпенсаторы, ознакомьтесь с нашим ассортиментом и выберите подходящее решение для вашего проекта. Свяжитесь с нашими специалистами для получения консультации и оформления заказа. Мы готовы помочь вам найти идеальное решение для вашего бизнеса!
