Новая серия насосов ZM приходит на смену линейке ZS
Линейка центробежных насосов ZS постепенно выводится из ассортимента. Для замены предлагается серия ZM — обновлённое решение, разработанное для аналогичных областей применения. Новая серия ориентирована на снижение энергопотребления и сохранение привычных условий монтажа и эксплуатации
Особенности серии
При разработке новой линейки CNP особое внимание было уделено совместимости с существующими проектными решениями и требованиям, сформировавшимся в процессе эксплуатации предыдущей серии. Это позволило сохранить привычную логику подбора, монтажа и интеграции насосного оборудования в действующие системы. Это упростило замену без необходимости существенной корректировки проектной документации и схем обвязки
Конструкция и параметры серии ZM ориентированы на поддержание устойчивых гидравлических показателей в типовых инженерных системах, где важны предсказуемость работы оборудования и соответствие расчётным условиям эксплуатации

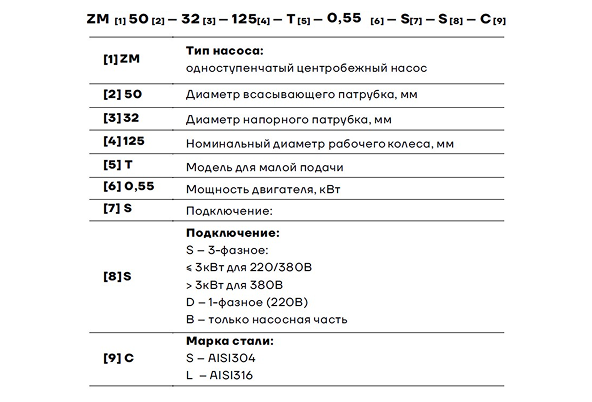

Основные характеристики серии
Серия ZM представляет собой горизонтальные одноступенчатые центробежные насосы из нержавеющей стали, рассчитанные на перекачивание чистых и слабоагрессивных жидкостей
- Горизонтальное одноступенчатое исполнение
- Проточная часть из нержавеющей стали
- Снижение энергопотребления до 6 % по сравнению с ZS
- Соответствие установочным размерам EN733 / DIN24255
- Расширенный модельный ряд

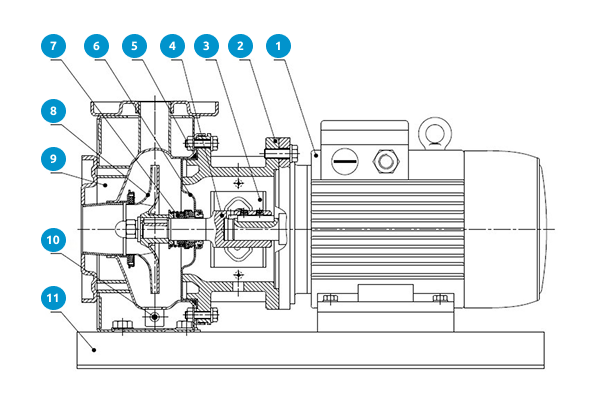

Конструкция
- Двигатель
- Фонарь
- Защитная пластина
- Вал насоса
- Кольцо уплотнительное
- Крышка насоса
- Торцевое уплотнение
- Рабочее колесо
- Кожух
- Сливная винтовая пробка
- Основание
Конструктивные особенности
Насосы серии ZM выполнены по классической схеме с односторонним всасыванием, осевым подводом рабочей среды и радиальным выпуском жидкости, что обеспечивает стабильные гидравлические параметры
- Одиночное торцевое уплотнение вала
- Уплотнение корпусных элементов с применением колец NBR
- Установка насоса на общей стальной раме
- Комплектование стандартным асинхронным электродвигателем
Электродвигатели имеют степень защиты IP55, класс изоляции F и рассчитаны на работу от трёхфазной сети 380 В, 50 Гц
С учётом конструктивных решений и эксплуатационных параметров серия ZM ориентирована на применение в типовых инженерных и технологических системах, где требуется стабильная циркуляция и перекачивание жидкостей при заданных режимах работы. Насосы рассчитаны на использование в широком диапазоне объектов без привязки к узкоспециализированным условиям эксплуатации
Область применения
Системы водоподготовки
Насосы серии ZM используются в установках водоподготовки для транспортировки чистой воды и технологических жидкостей. Применение нержавеющей стали соответствует требованиям к материалам оборудования в подобных системах
Перекачивание промышленных жидкостей
Насосы ZM используются для транспортировки технологических жидкостей, не содержащих абразивных и волокнистых включений и не агрессивных к материалам проточной части
Системы вентиляции и кондиционирования воздуха
Насосы серии ZM используются для циркуляции тепло- и хладоносителей в системах вентиляции и кондиционирования зданий различного назначения. Конструкция оборудования обеспечивает стабильную работу при длительных режимах эксплуатации
Системы горячего водоснабжения, отопления и теплоснабжения
В данных системах насосы ZM применяются для подачи и циркуляции воды в жилых, коммерческих и промышленных объектах. Серия рассчитана на эксплуатацию при стандартных температурных и гидравлических параметрах
Водоснабжение гражданских, сельскохозяйственных и промышленных объектов
Серия ZM применяется в системах централизованного и локального водоснабжения, обеспечивая стабильную подачу воды при постоянных режимах работы
| Параметр | Значение |
|---|---|
| Диапазон подачи | от 1,5 до 210 м³/ч |
| Напор | от 16 до 104 м |
| Мощность | от 0,55 до 75 кВт |
| Температура перекачиваемой среды | от −20 °C до +100 °C |
| Максимальное рабочее давление | 10 бар |
| Данные предоставляются производителем и отражают основные технические показатели | |
Переход от серии ZS к серии ZM отражает плановое обновление продуктовой линейки. Новая серия сохраняет привычные области применения и условия эксплуатации, при этом предлагает более высокую энергоэффективность и расширенный модельный ряд. Это позволяет использовать насосы ZM как прямую замену ZS при проектировании новых систем и модернизации существующих объектов
