IMP Pumps NMT(D) (SAN) MAX II — энергоэффективные насосы с модулями управления

Серия циркуляционных насосов NMT(D) (SAN) MAX II от IMP Pumps объединяет энергоэффективность, интеллектуальные алгоритмы регулирования и модульный подход к управлению. Эти насосы предназначены для эксплуатации в системах отопления, кондиционирования воздуха, вентиляции, а также хозяйственно-питьевого водоснабжения

Линейка включает три базовых исполнения

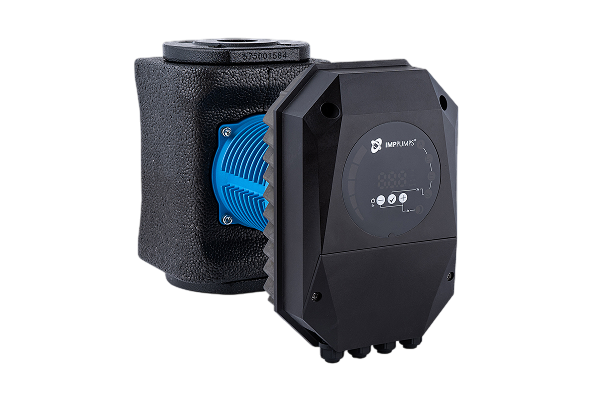

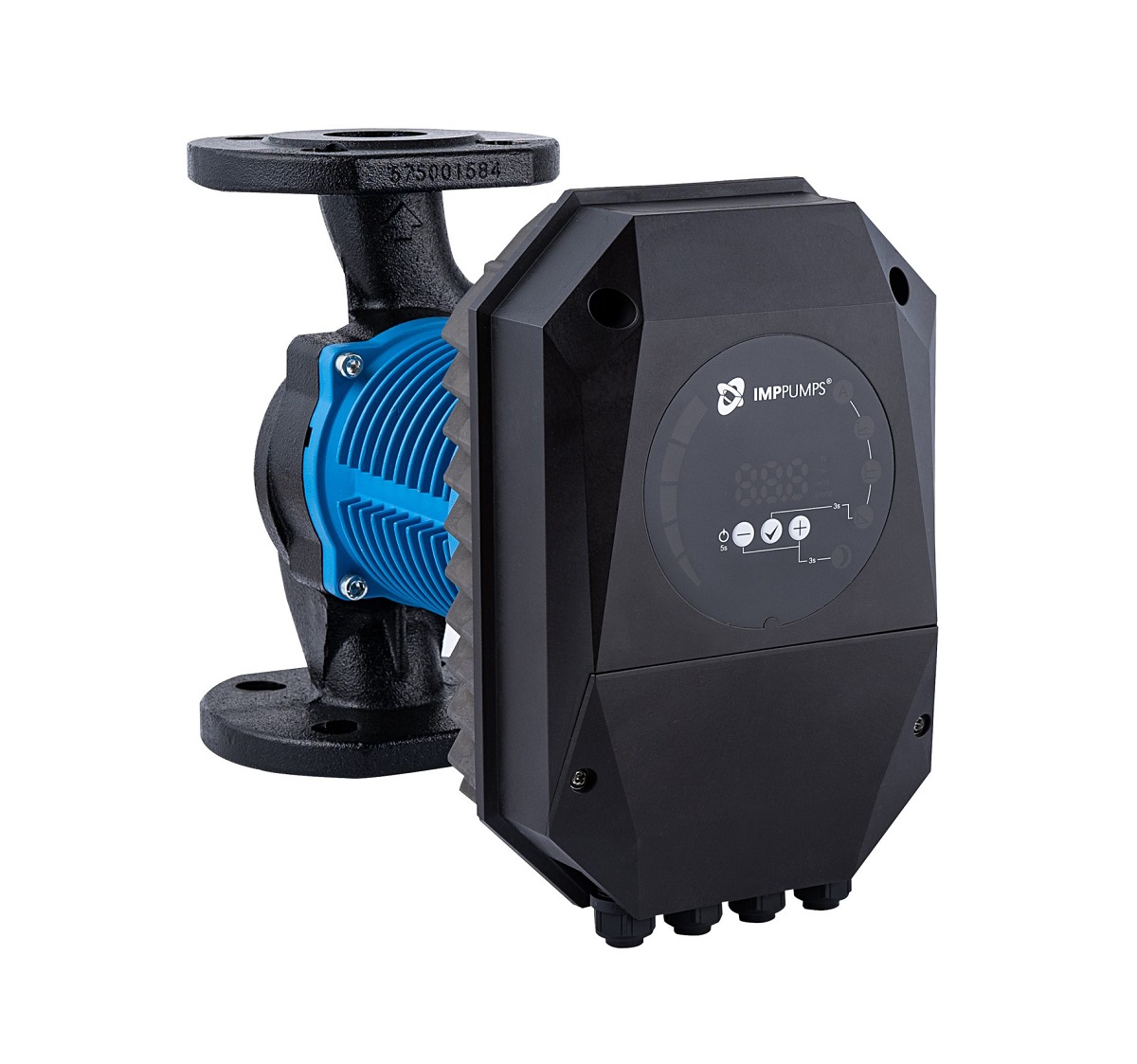

NMT MAX II — одинарный циркуляционный насос

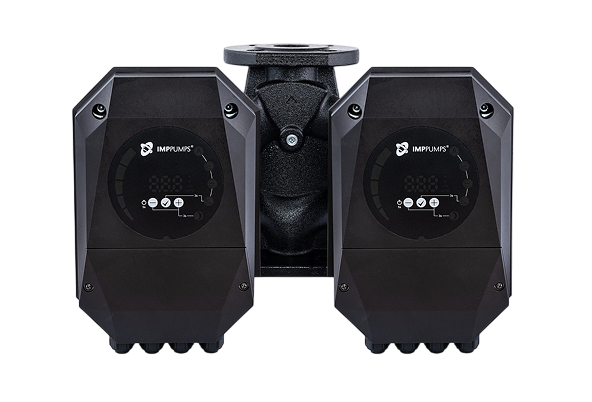

NMTD MAX II — сдвоенный насос с попеременной или резервной работой
NMT SAN MAX II — одинарный насос с корпусом из нержавеющей стали, предназначенный для подачи питьевой воды

Рабочие параметры и условия эксплуатации

Насосы рассчитаны на работу с чистой водой или водно-гликолевыми смесями (до 50% гликоля), при этом состав среды должен соответствовать требованиям стандарта VDI 2035. Модели с маркировкой SAN допускают использование только питьевой воды. Применение любых других сред возможно только по согласованию с производителем

Соответствие европейским директивам

Все модели соответствуют европейским директивам:

2006/42/EC — безопасность машинного оборудования (EN 809)
2014/35/EC — низковольтное оборудование (EN 60335-1, EN 60335-2-51)
2014/30/EC — электромагнитная совместимость (EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3)
2009/125/EC и Регламент (EC) № 641/2009 — экодизайн (EN 16297-1:2012, EN 16297-2:2012)

Энергоэффективность подтверждена индексом EEI ≤ 0,20, указанным на заводском шильдике

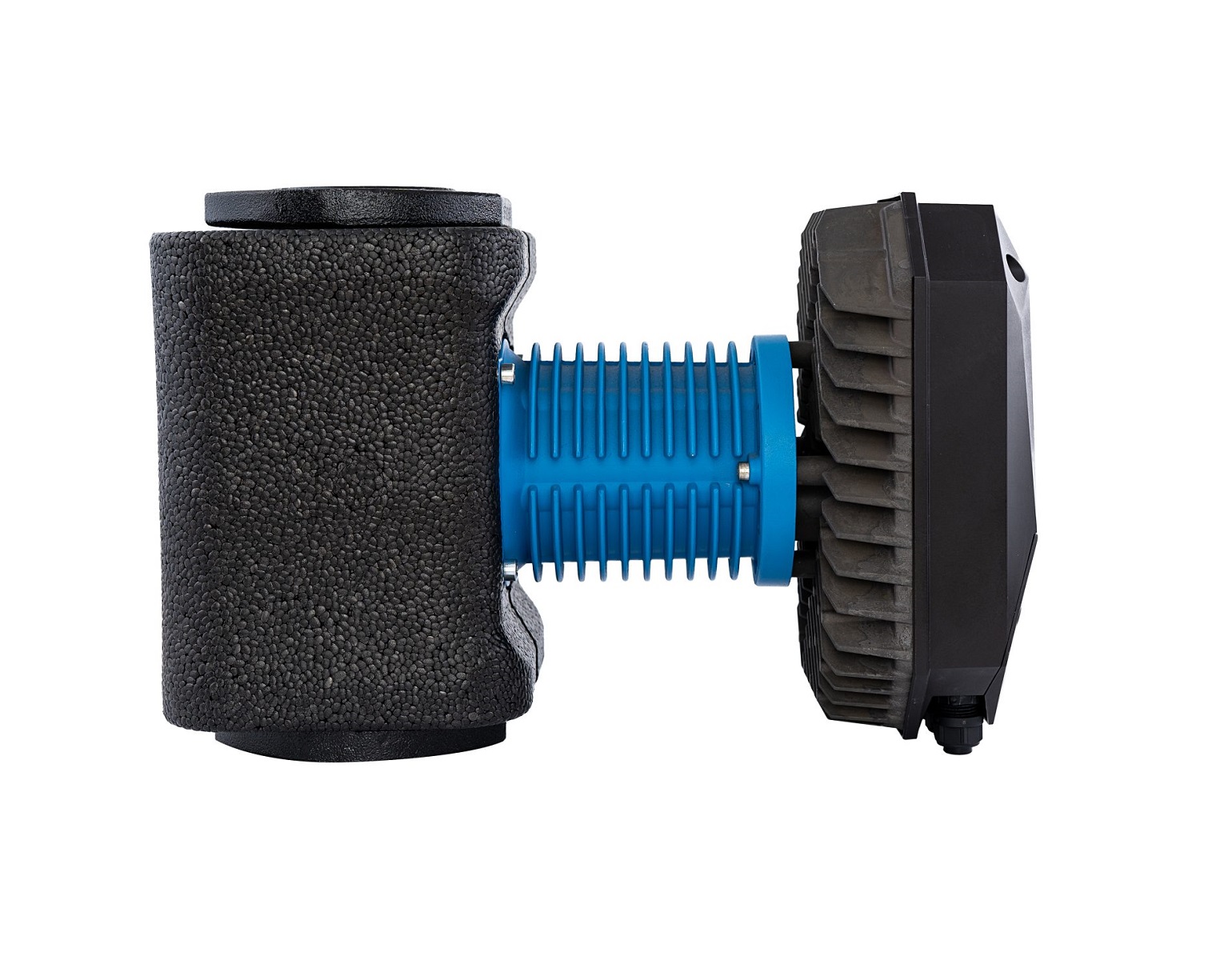

Конструкция и материалы

Корпуса насосов изготовлены из чугуна или нержавеющей стали (SAN). Рабочие колёса выполнены из армированного пластика PES GF30, валы — из стали AISI 316. Оборудование оснащено встроенным термовыключателем, защитой от перегрузок и перенапряжения, а также системой регулирования частоты вращения ротора. Алгоритм плавного пуска снижает риск блокировки

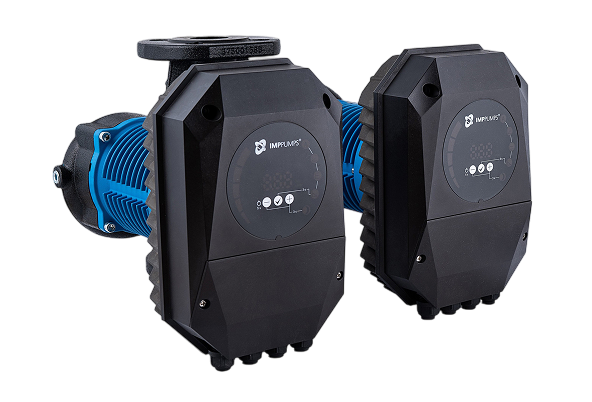

Модели NMTD MAX II дополнительно включают встроенный запорный клапан и два независимых двигателя с отдельным подключением к электросети

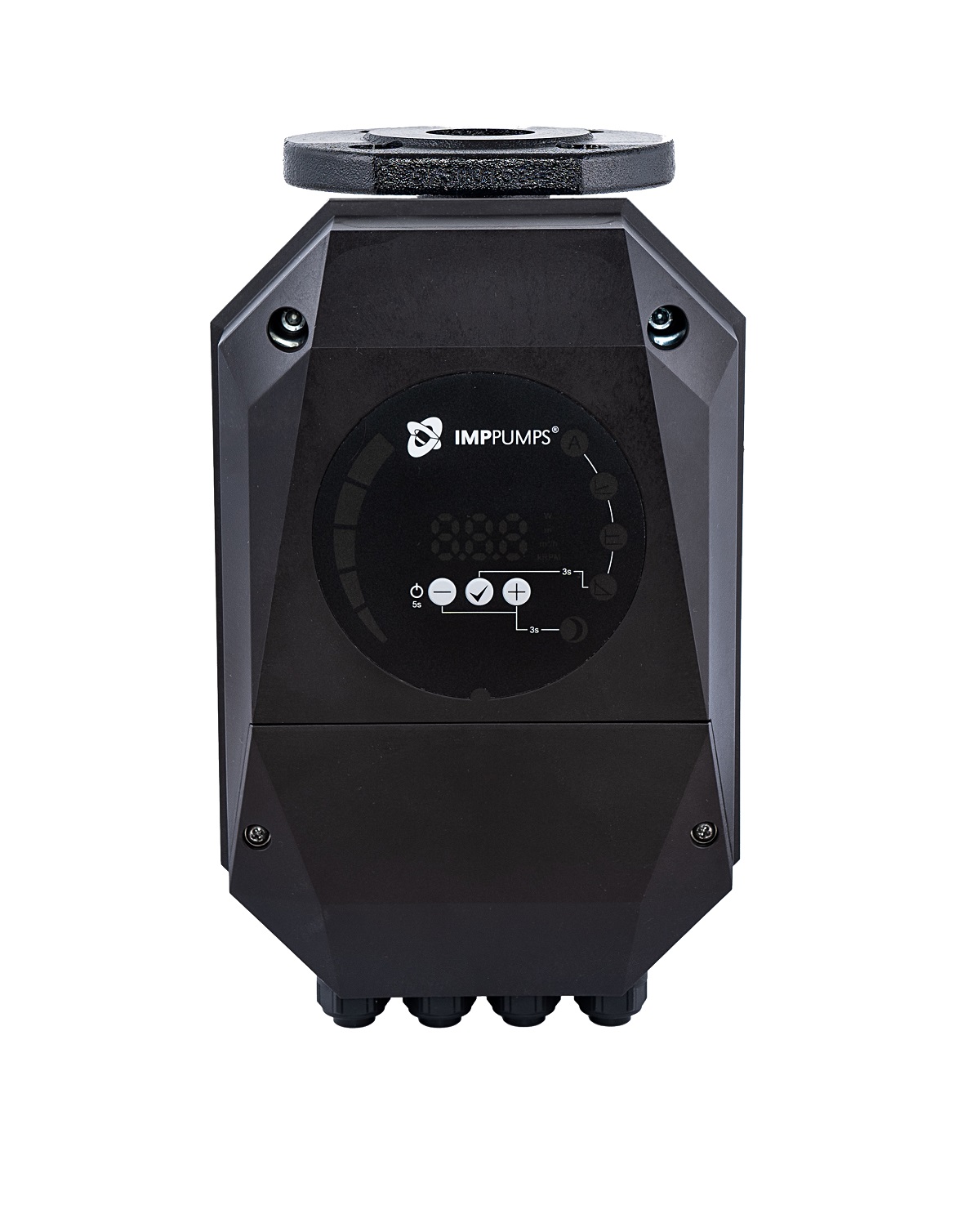

Система управления и модули

Каждая модель насосов серии NMT(D) (SAN) MAX II может быть оснащена одним из модулей, определяющим функциональность и возможности подключения:

Варианты модулей

цифровой вход: RUN
один релейный выход

цифровые входы: RUN, MAX, MIN
аналоговый вход: 0–10 В
два релейных выхода

три универсальных контакта SET1, SET2, SET3 (входы/выходы)
аналоговые входы и выходы
интерфейс Ethernet
поддержка Modbus RTU (RS 485)
встроенный веб-интерфейс
10-позиционный поворотный переключатель режима работы

насос с базовой комплектацией может быть дооснащён S-модулем
насос с U-модулем может быть дополнен до уровня C

После установки C-модуля становятся доступны

просмотр и сброс ошибок
конфигурация релейных выходов
настройка и считывание всех рабочих параметров
взаимодействие с BMS-системой по протоколу Modbus RTU
подключение к веб-интерфейсу (nmtpump/ или IP 192.168.0.245)
мониторинг статистики работы: мощность, расход, напор, ошибки, время работы и пр.

Установка, защита и техническое обслуживание

Насосы не требуют сервисного обслуживания в течение нескольких лет. На корпусе размещён серийный номер, первые две цифры которого обозначают год выпуска. Производитель гарантирует наличие запасных частей минимум в течение трёх лет после окончания гарантии

Монтаж оборудования должен осуществляться квалифицированным персоналом с обязательным заземлением как корпуса насоса, так и трубопроводов. Электропроводка должна быть рассчитана на номинальную мощность и защищена соответствующими предохранителями

Из-за наличия постоянных магнитов в роторе возможно накопление металлических частиц. Для предотвращения износа и блокировок рекомендуется установка фильтра-уловителя магнитных включений. Повреждения, вызванные отложениями, не покрываются гарантией

Режимы работы

автоматический — насос автоматически подбирает рабочую точку
пропорциональное давление — напор регулируется в зависимости от расхода
постоянное давление — фиксированный уровень напора при переменном расходе
постоянная скорость — насос работает на заданной частоте
комбинированный — доступен только в C-модуле и позволяет индивидуально настраивать характеристики
дополнительно реализован ночной режим — при снижении температуры теплоносителя на 15–20°C насос переходит в экономичный режим и возвращается обратно при её повышении

Работа сдвоенных насосов

попеременный — насосы включаются по очереди каждые 24 часа или при отказе одного из них
резервный — один насос в работе, второй включается при сбое
параллельный — оба агрегата работают синхронно для повышения производительности

Синхронизация между насосами обеспечивается коротким экранированным кабелем (до 1м, 2×0,25 мм²) с подключением к клеммам COM/0V, MAX/DPLX1 и MIN/DPLX2. При использовании U-модуля в двойном исполнении цифровые входы MIN и MAX становятся недоступны

Серия насосов NMT(D) (SAN) MAX II от IMP Pumps сочетает в себе надёжность, эффективность и высокую технологичность. Гибкая модульная система, широкий температурный диапазон, возможность модернизации и точное управление делают эту линейку оптимальной для отопительных, вентиляционных и санитарных систем на объектах любого масштаба

Конфигурация	NMT(D) (SAN) MAX II (S)	NMT(D) (SAN) MAX II (U)	NMT(D) (SAN) MAX II (C)
Старт/стоп вход	+	+	+
Релейный выход	+	2x	2x
Макс./мин. вход	—	+	+
Вход 0-10 В	—	+	+
Вход 4-20 мА	—	—	+
ШИМ-вход	—	—	+
Modbus (RS485 или TCP/IP)	—	—	+
BACnet	—	—	+
веб - сервер	—	—	+
