Затвор обратный

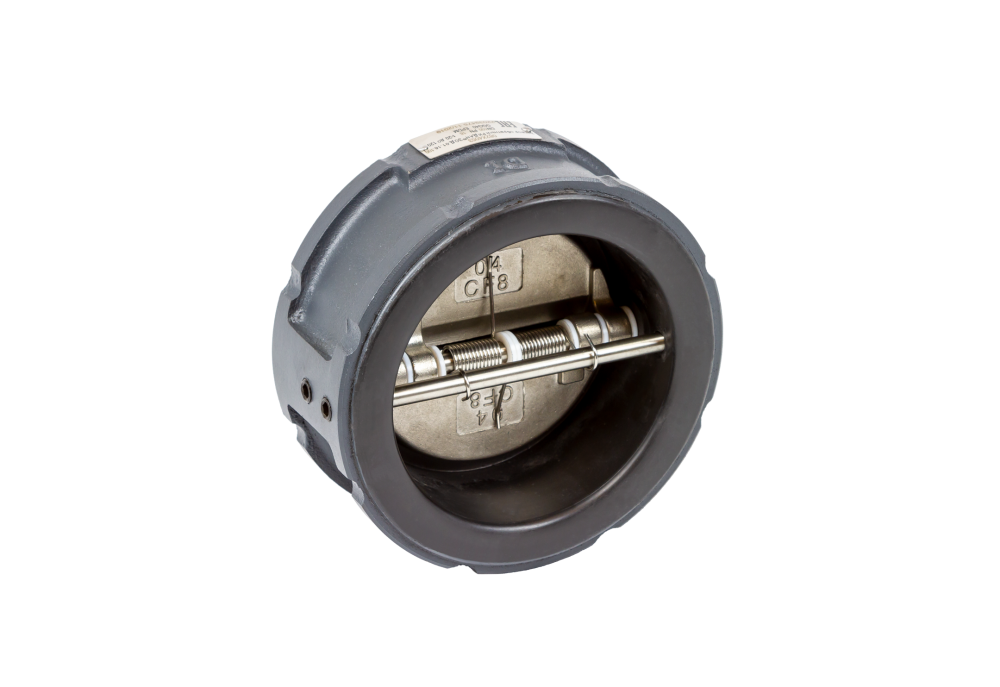

ЗОД PN16, DN150, межфланцевый, двустворчатый, корпус чугун GGG40 c EPDM покрытием
| Номинальный диаметр (DN), мм | 150 |
| Тип присоединения к трубопроводу | Межфланцевый |
| Номинальное давление (PN),бар | 16 |
| Температура окружающей среды, °С | от - 20 до +70 |
| Масса, кг, не более | 9,11 |
| L, мм | 84 |
| Корпус | Чугун GGG40 с покрытием EPDM |
| Температура рабочей среды, °С | от - 20 до +120 |
| D1, мм | 217 |
| D2, мм | 166 |
| Прокладка | EPDM |
| Винт | Сталь |
| Втулка | PTFE |
| Герметичность затвора (объем протечки/класс герметичности) | ГОСТ 9544 - 2015, Класс А |
| пропускная способность Kv, куб. м/ч | 453 |
| Рабочая среда | Вода системы отопления, ГВС, ХВС, в т. ч. питьевая, раствор гликоля до 50%Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013). |
| Температура транспортировки и хранения, С | От - 40 до +50 |
| Пружина | Коррозионностойкая сталь AISI304 |
| Ось | Коррозионностойкая сталь AISI304 |
| Минимальный перепад давления начала открытия затвора, МПа | 0,0004 |
| k, мм | 76 |
| Пластина | Коррозионностойкая сталь AISI304 |
| Обозначение | Ридан - ЗОД. 01. 16. 150 |
| Комплектность | В комплект поставки входит:
- затвор обратный; - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме). |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие обратных затворов тип ЗОД техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы обратных затворов тип ЗОД при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
