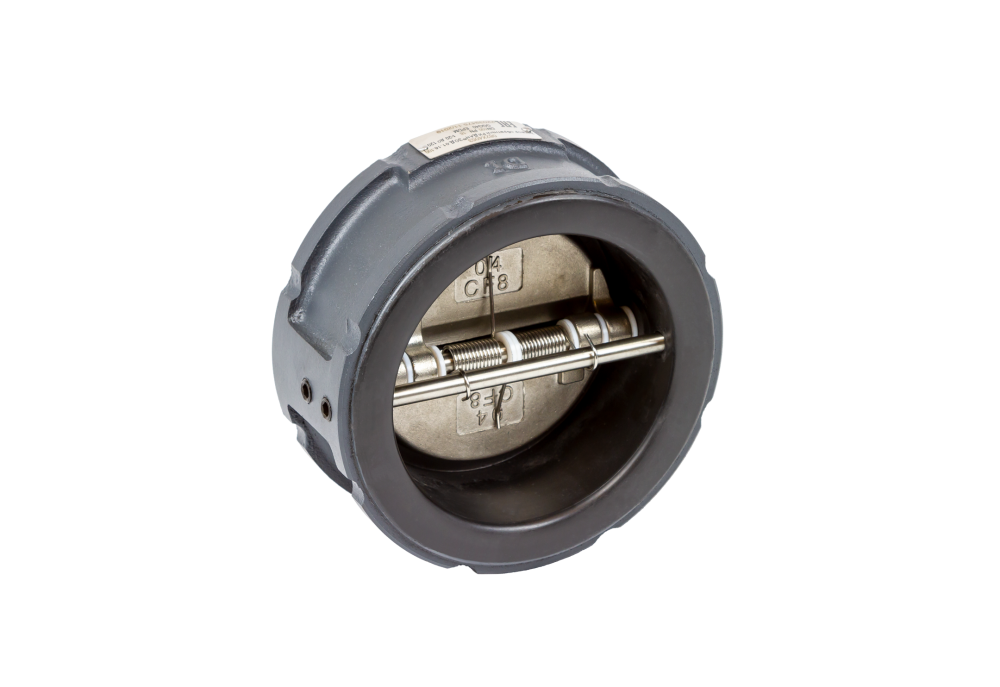

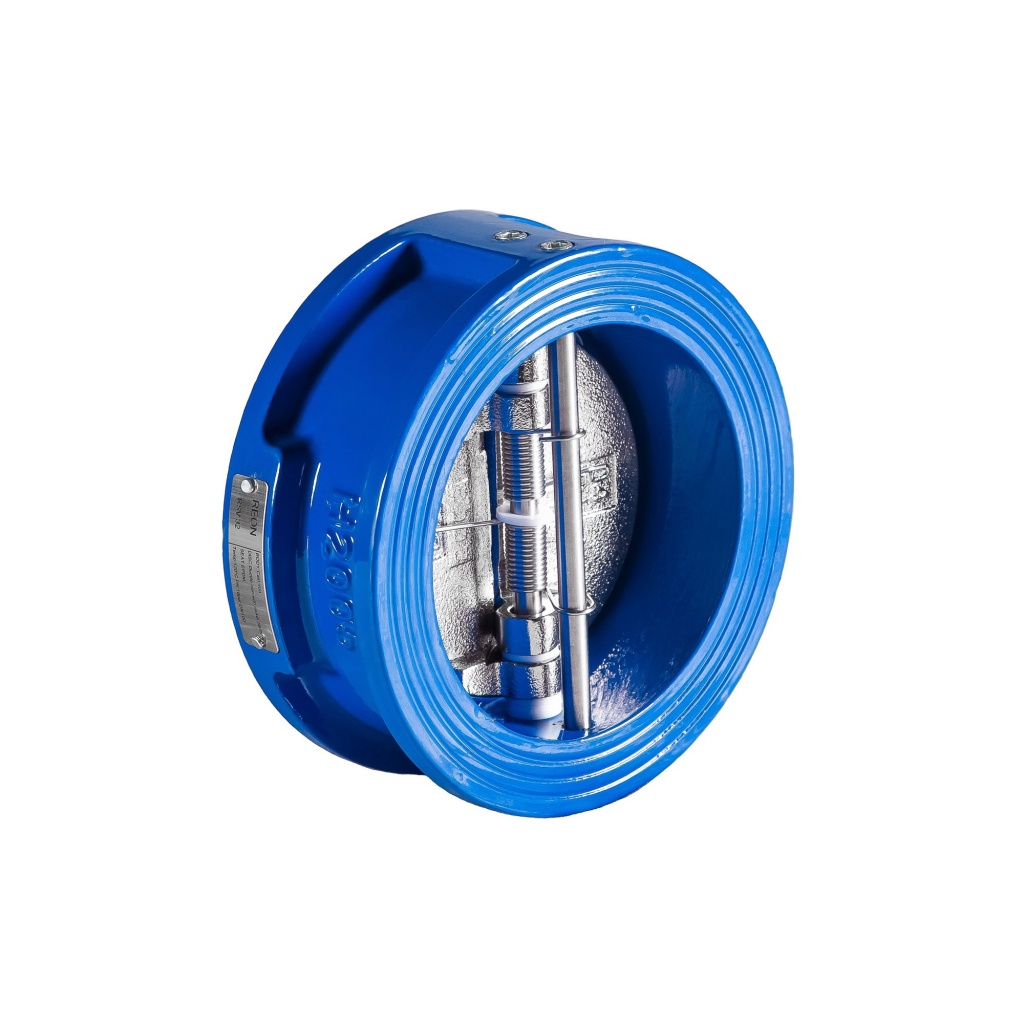

Затвор обратный ЗОД
PN16, DN100, межфланцевый, двустворчатый, корпус: чугун GGG40 c EPDM покрытием, пластины: нержавеющая сталь
Затворы обратные тип ЗОД (далее - затворы) служат для предотвращения обратного течения среды. Затворы характеризуются низким сопротивлением. Они надежны, не вызывают шума и не создают гидравлического удара. Затворы не являются средством обеспечения пожарной безопасности.
| Номинальный диаметр (DN), мм | 100 |
| Тип присоединения к трубопроводу | Межфланцевый |
| Номинальное давление (PN),бар | 16 |
| Температура окружающей среды, °С | от - 20 до +70 |
| Масса, кг, не более | 4,39 |
| L, мм | 70 |
| Корпус | Чугун GGG40 с покрытием EPDM |
| Температура рабочей среды, °С | от - 20 до +120 |
| D1, мм | 162 |
| D2, мм | 117 |
| Прокладка | EPDM |
| Винт | Сталь |
| Втулка | PTFE |
| Герметичность затвора (объем протечки/класс герметичности) | ГОСТ 9544 - 2015, Класс А |
| пропускная способность Kv, куб. м/ч | 171 |
| Комплектность | В комплект поставки входит:
- затвор обратный; - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме). |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие обратных затворов тип ЗОД техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы обратных затворов тип ЗОД при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Рабочая среда | Вода системы отопления, ГВС, ХВС, в т. ч. питьевая, раствор гликоля до 50% |
| Температура транспортировки и хранения, С | От - 40 до +50 |
| Пружина | Коррозионностойкая сталь AISI304 |
| Ось | Коррозионностойкая сталь AISI304 |
| Минимальный перепад давления начала открытия затвора, МПа | 0,0004 |
| k, мм | 64 |
| Пластина | Коррозионностойкая сталь AISI304 |
| Обозначение | РИДАН - ЗОД. 01. 16. 100 |
