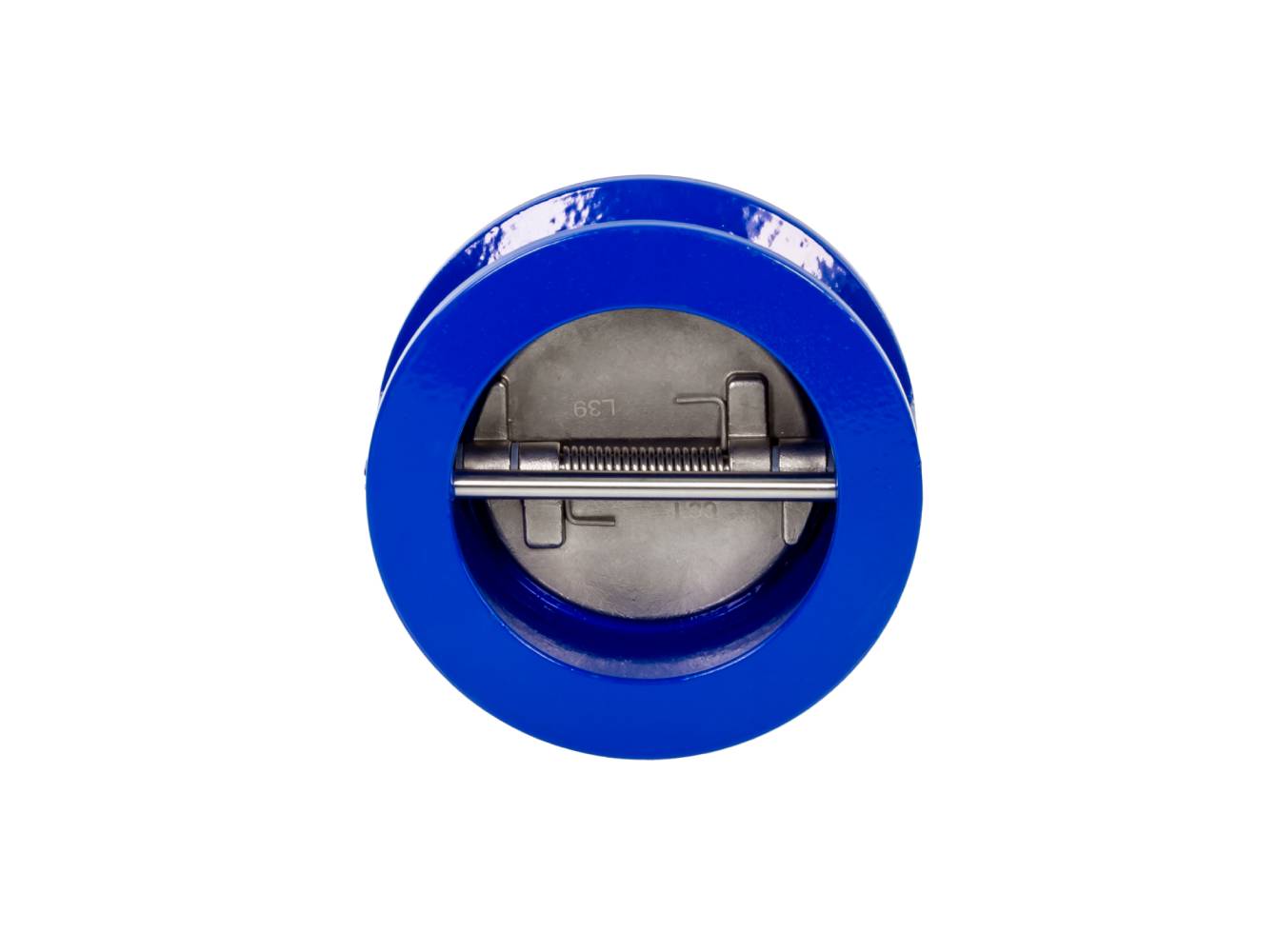

Затвор обратный межфланцевый пружинный двустворчатый
PN16, DN125, чугун GJL250
| Номинальный диаметр (DN), мм | 125 |
| Уплотнение | EPDM |
| Масса, кг, не более | 6,1 |
| Температура окружающей среды, °С | от - 20 до +70 |
| Рабочая среда | Вода для систем отопления, ГВС, ХВС, гликолевые р - ры до 50%. |
| Температура рабочей среды, °С | от - 15 до +100 |
| Корпус | Чугун Чугун GJL250 с эпоксидным покрытием |
| Тип присоединения к трубопроводу | Межфланцевый |
| Пружина | Корр. ст. сталь AISI 304 |
| Прокладка | PTFE |
| Рым - болт | Угл. сталь |
| C, мм | 192 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие обратных затворов техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы обратных затворов (клапан) при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:
- затвор обратный; - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме). |
| A, мм | 70 |
| Номинальное давление (PN),бар | 16 |
| Герметичность затвора (объем протечки/класс герметичности) | ГОСТ9544, Класс А (при давлении противотока 0,1 бар) |
| Пробка | Корр. ст. сталь AISI416 |
| Ось | Корр. ст. сталь AISI416 |
| Минимально давление открытия клапана, мм. в. ст. | 1000 |
| Пластины | Корр. ст. сталь ASTM A351 CF8M |
| E, мм | 145 |
| пропускная способность Kv, куб. м/ч | 374 |
