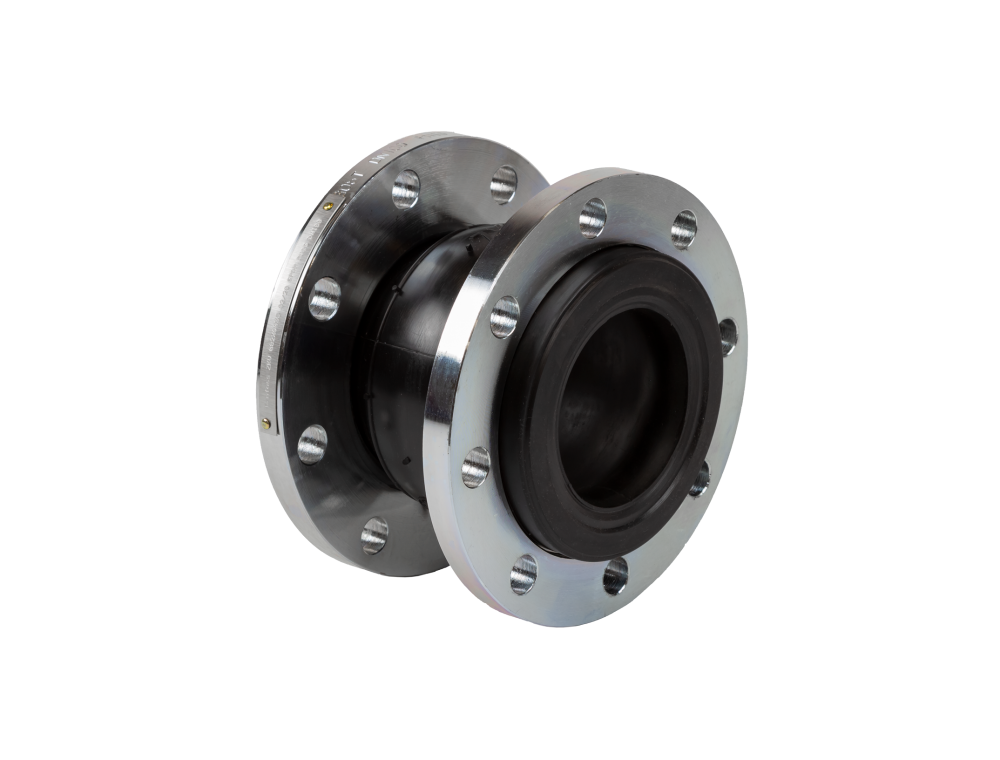

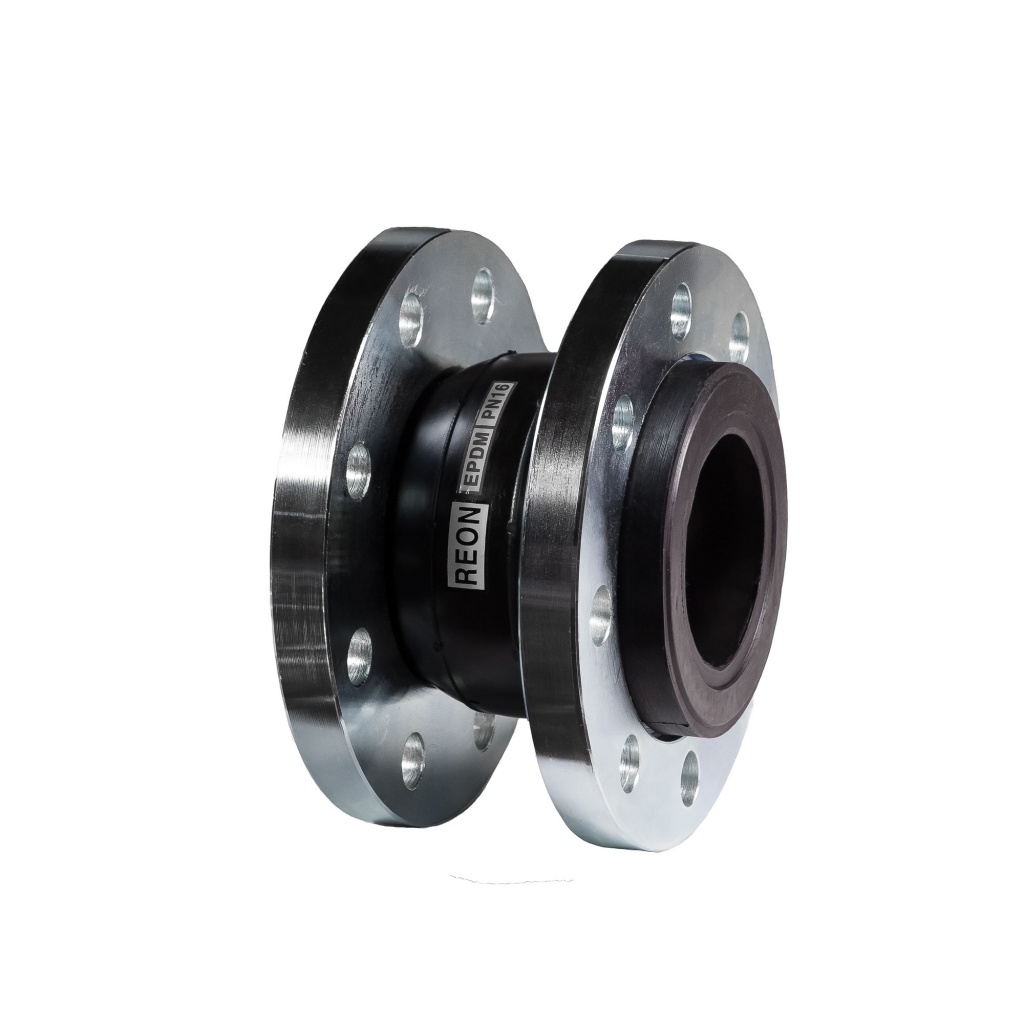

Гибкая вставка (виброкомпенсатор) резиновая фланцевая REON тип RSV12 DN 100 PN16, артикул 100RSV12NEW

Гибкая вставка (виброкомпенсатор) REON RSV12 DN100 PN16 (100RSV12NEW) является арматурой общего назначения, предназначен для снижения шума, вибрации, гидравлических ударов, для компенсации продольных, поперечных смещений, сдвига. Используется для обвязки насосов, вентиляционного оборудования, компрессорного оборудования и другого оборудования, создающего вибрацию или шум в системе.

Область применения

• Системы отопления
• Системы холодного водоснабжения
• Системы горячего водоснабжения

Условия эксплуатации

• Гибкие вставки должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации
• Для своевременного выявления и устранения неисправностей необходимо периодически подвергать гибкие вставки осмотру и проверке
• Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии

Особые указания

Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.

Недопустима одновременная работа компенсатора на растяжение и сдвиг.

Инструкция по монтажу

1. Соблюдать параметры, указанные в таблицах
2. Установку гибкой вставки необходимо выполнить после закрепления трубопроводов. Недопустимо использование компенсатора в качестве опорной конструкции
3. Не рекомендуется, чтобы предварительное сжатие гибкой вставки при монтаже превышало 3-5 мм
4. Недопустимо скручивание гибкой вставки при монтаже
5. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не менее трех диаметров трубы от гибкой вставки
6. Болты должны быть установлены без прямого контакта с резиной (гайки устанавливаются на стороне, противоположной резиновым элементам – на стороне трубопровода)
7. Исключить возможность повреждения гибкой вставки острыми краями трубы
8. Недопустима одновременная работа гибкой вставки на растяжение и сдвиг
9. При установке гибкой вставки на всасывании насоса недопустимо растяжение
10. При проведении сварочных работ в непосредственной близости от гибкой вставки она должна быть защищена или демонтирована
11. Не рекомендуется окрашивать гибкую вставку или покрывать её слоем изоляции
12. Хранить гибкие вставки следует в ненагруженном состоянии в сухом прохладном месте
13. Моменты затяжек гаек крепления гибких вставок: – для диаметров до DN80 (включительно) – 60 Нм, – для диаметров свыше DN80 – 80 Нм

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40...+65 °С
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
• При транспортировке корпус изделия должен быть защищен от повреждений
• Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69

Технические характеристики REON RSV12 DN100 PN16 (100RSV12NEW)
