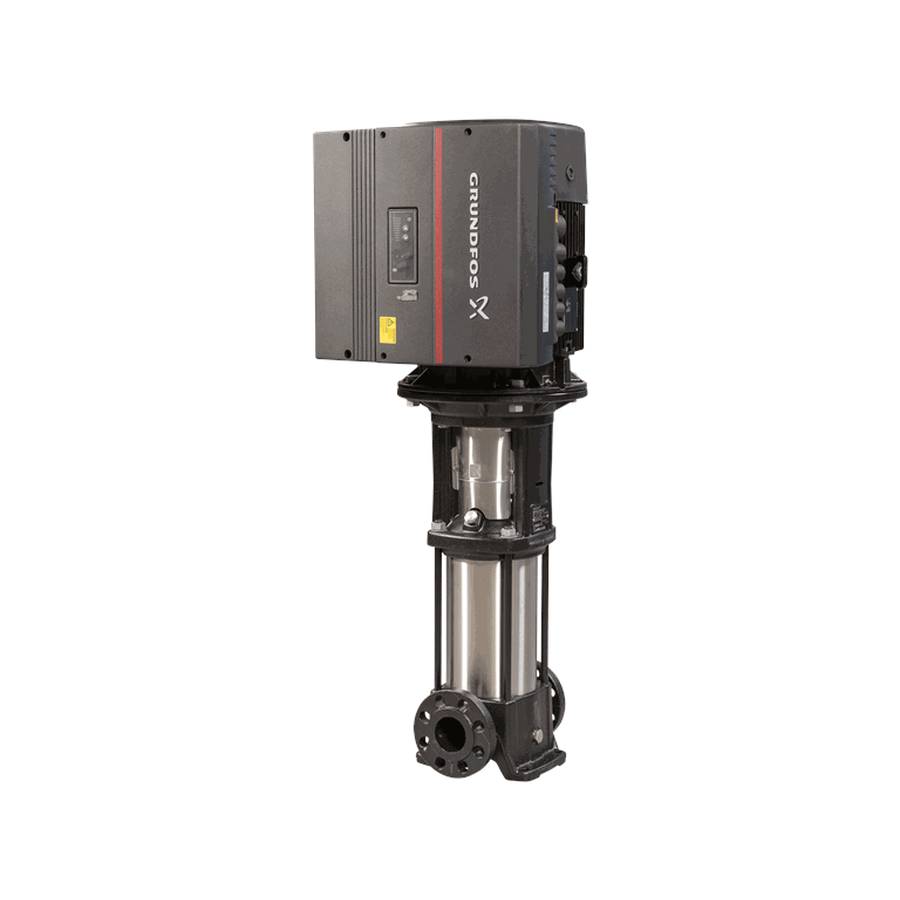

Насос вертикальный многоступенчатый Grundfos CRE 15-10 A-F-A-E-HQQE, артикул 96514506

Насосы Grundfos CR, CRI, CRN представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем, могут поставляться во взрывозащищенном исполнении. Насосы CRE, CRIE, CRNE представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием с электронным управлением.

Насос состоит из гидравлической части и электродвигателя. Промежуточные камеры и рабочие колеса соединены между собой на одном валу и расположены в гильзе, которая соединяется с основанием и головной частью насоса при помощи стяжных болтов . В основании имеются соосно расположенные всасывающий и напорный патрубки (конструкция типа «ин-лайн») . Конструкция «ин-лайн» позволяет устанавливать насос на горизонтальном трубопроводе . Все насосы оснащены картриджевым торцевым уплотнением вала.

Область применения

Основные области применения:

• Водоснабжение;
• Системы повышения давления;
• Производственные системы перекачивания технологических жидкостей;
• Системы отопления, вентиляции и кондиционирования воздуха.

Многоступенчатые центробежные насосы конструкции «ин-лайн» типового ряда CR, CRI, CRN, CRE, CRIE, CRNE компании Grundfos предназначены для циркуляции/перекачивания жидкости и повышения давления холодных или горячих жидкостей без твердых или длинноволокнистых включений. В системах, где контактирующие с перекачиваемой жидкостью детали изготовлены из нержавеющей стали, необходимо применять насосы модели CRN, CRNE.

Принцип действия

Принцип работы насосов CR, CRI, CRN, CRE, CRIE, CRNE основан на повышении давления жидкости, движущейся от входного патрубка к выходному . Повышение давления происходит путем передачи механической энергии от вала электродвигателя через муфту к валу насоса, а затем непосредственно жидкости посредством вращающихся рабочих колес . На рабочем колесе имеются лопатки (лопасти), которые имеют сложную форму . Жидкость, от всасывающей линии трубопровода, через подводящую камеру подходит к рабочему колесу вдоль оси его вращения, затем направляется в межлопаточный канал и попадает в направляющий аппарат. Направляющий аппарат предназначен для сбора жидкости, выходящей из рабочего колеса, и преобразования кинетической энергии потока жидкости в энергию давления . Указанное выше преобразование энергии должно происходить с минимальными гидравлическими потерями, что достигается специальной конструкцией направляющего аппарата.

Корпус насоса предназначен для соединения всех элементов насоса в энергетическую гидравлическую машину. Лопастной насос осуществляет преобразование энергии за счет динамического взаимодействия между потоком жидкой среды и лопастями вращающегося рабочего колеса, которое является их рабочим органом. При вращении рабочего колеса жидкая среда, находящаяся в межлопаточном канале, лопатками отбрасывается к периферии, проходит через направляющий аппарат, корпус насосной части и далее в напорный трубопровод.

В центральной части насоса, т .е. на входе жидкости в рабочее колесо насоса, возникает разрежение, и жидкая среда под действием давления в расходной емкости направляется от источников водоснабжения по всасывающему трубопроводу в насос. Для создания высоких давлений в насосах CR, CRI, CRN, CRE, CRIE, CRNE используются несколько рабочих колес, последовательно размещенных на общем валу. В этом случае один и тот же поток жидкости проходит через ряд ступеней повышения давления, причем общий создаваемый напор будет равен сумме напоров, создаваемых каждым колесом. Впоследствии жидкость прошедшая все рабочие ступени попадает в отводящую камеру и далее в напорную линию трубопровода.
