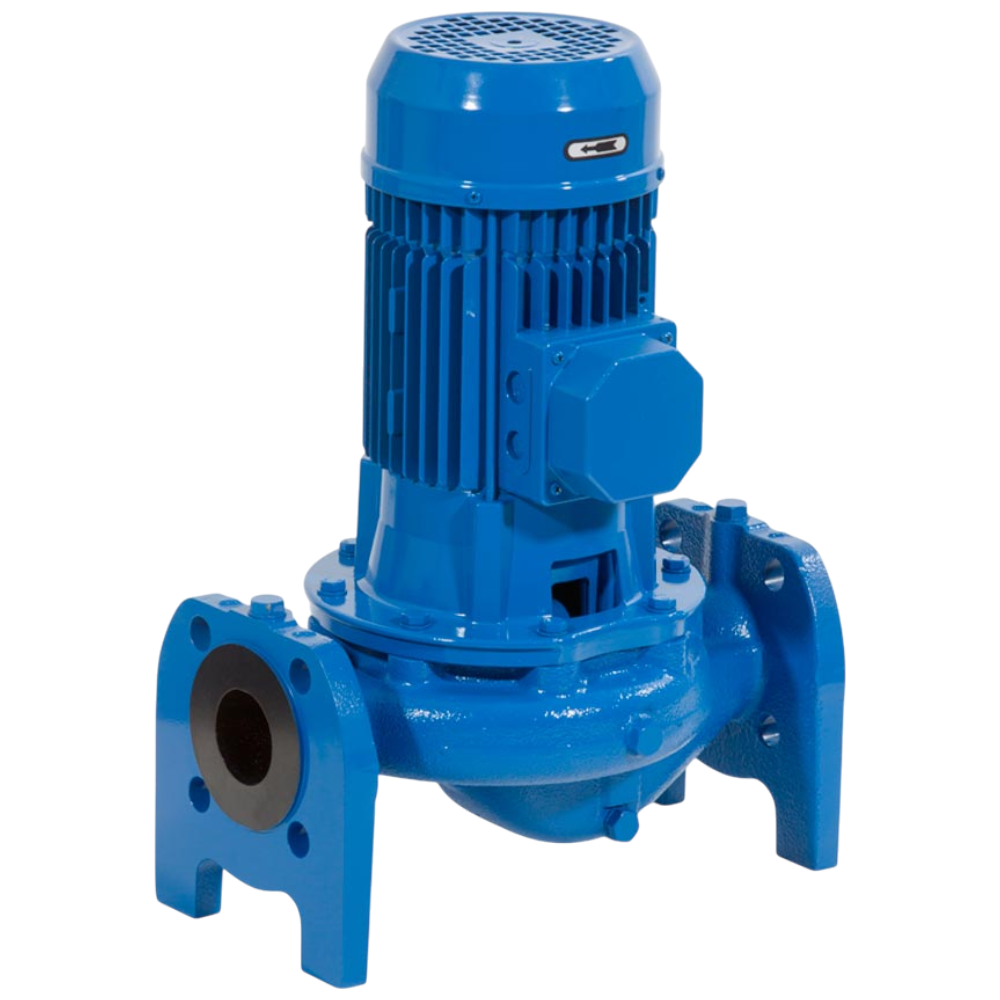

Насос одинарный центробежный ин-лайн Ebara 3E 100-160/15, артикул 3850513004

Насосы Ebara 3E(3ES) – это новые линейно центробежные насосы с замкнутым контуром, характеризуется всасывающим и напорным патрубками, расположенными соосно относительно трубопровода.

Конструкция варианта с удлиненным валом (3E) состоит из рабочего колеса, монтированного непосредственно на конце вала двигателя, и корпуса насоса, который крепится болтами непосредственно к торцу двигателя.

Конструкция варианта с коротким валом (3ES) характеризуется валом двигателя и валом насоса, жестко соединенными в корпусе насоса.

Электронасосы Ebara 3E универсальны и бесшумны, характеризуются прочной конструкцией и простотой обслуживания благодаря задней выдвижной конструкции для сокращения времени простоя. В стандартной комплектации они оснащены двигателями IE3, двигатели IE4 и IE5 повышенной эффективности доступны в качестве опции для варианта с коротким валом.

Види исполнения

• 3E – Насос с удлиненным валом
• 3ES – Насос с коротким валом

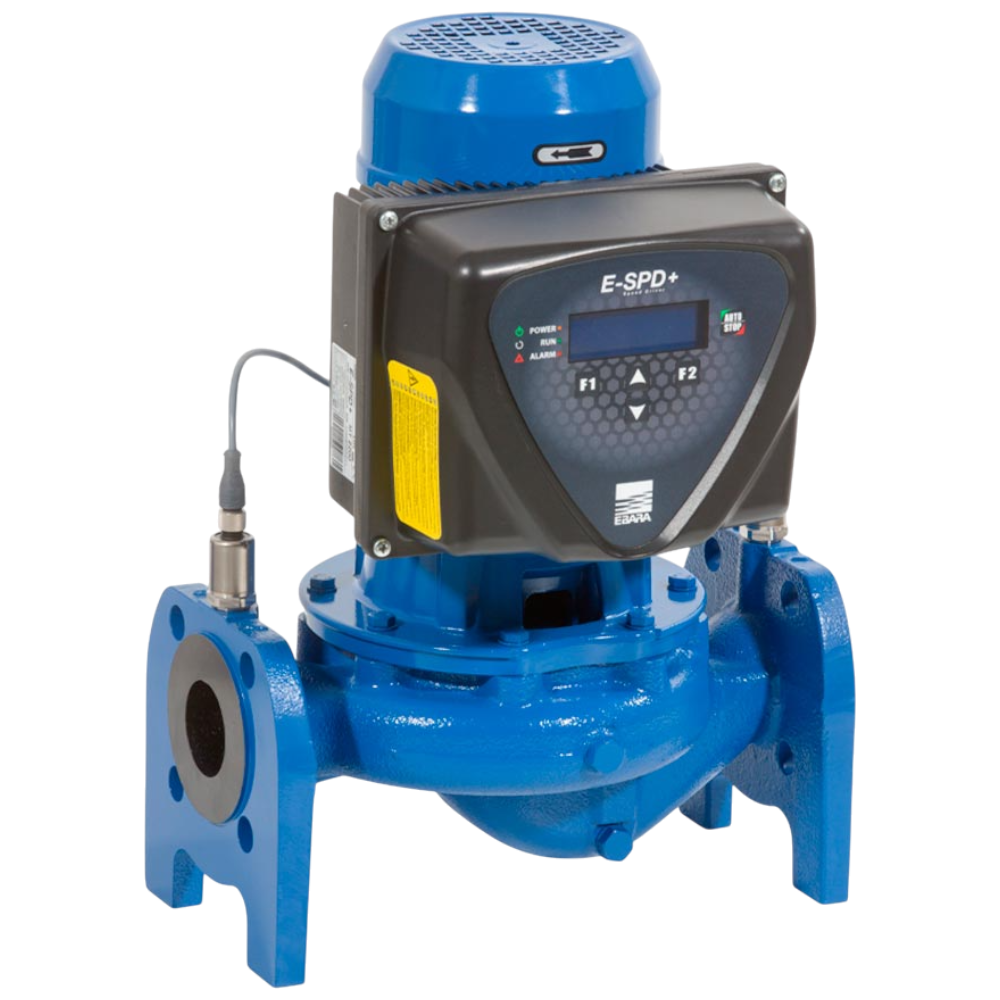

• 3E-K – модель с удлиненным валом и частотно-регулируемым приводом

Особенности

Низкое потребление электроэнергии

• Конструкция насоса улучшена по сравнению с предыдущимимоделями в первую очередь благодаря использованию собственной технологии трёхмерного проектирования.
• Увеличение КПД - это не только уменьшение потребления энергии, но и увеличение мощности при меньших размерах.

Простота установки и технического обслуживания

• Центровка валов не требуется.
• Насос в сборе с электродвигателем можно демонтировать для диагностики и проведения технического обслуживания без демонтажа корпуса насоса от трубопровода.
• Закрытые подшипники не требуют добавления или замены смазки.
• Трубки для дополнительной промывки уплотнения вала не требуются при стандартном применении.
• Отсутствует необходимость спуска воздуха перед запуском.
• Простая конструкция торцевого уплотнения вала и уплотнительного кольца корпуса значительно упрощает техническое обслуживание.

Насосы соответствуют международным стандартам: конструкция насоса - EN733, торцевое уплотнение - EN12756, система защиты - EN294, электродвигатель - IEC60072-1 и IEC60034-1.

Применение

• Перекачка жидкостей в системах циркуляции, отопления и кондиционирования воздуха объектов бытового и промышленного назначения
• Перекачка горячей воды и жидкостей под низким давлением
• В системах охлаждения и кондиционирования воздуха

Для агрегата от 11 кВ и выше необходима опорная плита, в то время, как для агрегатов ниже 11 кВ она необязательна. Однако, мы рекомендуем применение приподнятой опорной плиты, что позволило бы облегчить ввод сборной емкости при опорожнении корпуса насоса и послужило бы предохранительной платформой в местах с опасностью затопления пола. При установке агрегатов непосредственно на пол достаточно заделать в бетон только анкерные болты. Следует должным образом затянуть анкерные болты, чтобы избежать нежелательной вибрации.

Во время транспортировки, монтажа и демонтажа насос следует держать на плоской поверхности. Избегайте наклонных и шероховатых поверхностей. При наклонной поверхности следует применять опорную плиту, надежно закрепленную анкерными болтами
