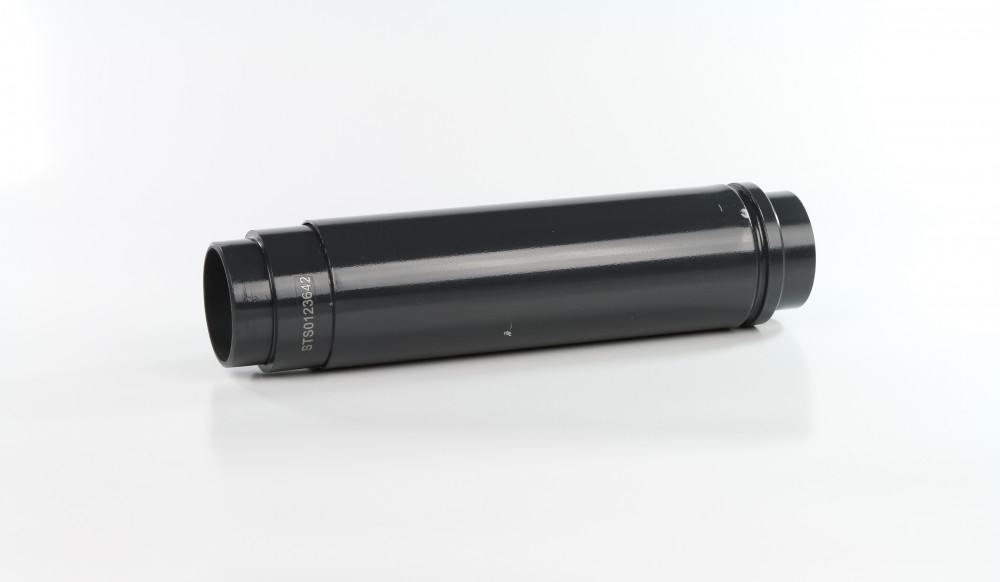

Осевой сильфонный компенсатор
для СО Ду125/Ру16 +15/ - 35 мм с защитным кожухом и внутренней направляющей, под приварку
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 125 |
| Масса, кг, не более | 10 |
| Присоединение к трубопроводу | под приварку |
| Испытательное давление (Pисп), бар | 20 |
| I, мм | 160 |
| Температура рабочей среды, °С | от - 10 до +95 |
| L, мм | 285 |
| T, мм | 4 |
| Рабочая среда | вода, пар, водные растворы гликолей с концентрацией до 100% |
| Dmax, мм | 178 |
| DN, мм | 125 |
| δN, мм | +15/ - 35=50 |
| d0, мм | 160 |
| D, мм | 133 |
| S, см2 | 168,6 |
| N, Н/мм | 112 |
| Количество слоёв сильфона | 2 |
| Материал сильфона | Нержавеющая сталь |
| Материал патрубков | Углеродистая сталь |
| Материал внутренней направляющей | Нержавеющая сталь |
| Материал защитного кожуха | Углеродистая сталь |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие осевых сильфонныхкомпенсаторов Ридан техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы осевых сильфонных компенсаторов Ридан при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:
- Осевой компенсатор Ридан. - Паспорт (в электронном виде). - Руководство по эксплуатации (в электронном виде). |
