Шкафы управления: экспертный гид по видам, выбору и эксплуатации
Шкаф управления (ШУ) – это электротехнический шкаф, содержащий оборудование для управления и защиты различных систем и механизмов. Проще говоря, шкаф управления служит «мозгом» автоматизации: в его металлическом корпусе сосредоточены коммутационные аппараты, контроллеры, реле, датчики и другие компоненты, которые обеспечивают запуск, остановку и контроль работы технологических устройств. Такой электрический шкаф управления защищает компоненты от внешних воздействий и несанкционированного доступа, а также упорядочивает проводку и облегчит обслуживание оборудования. Ниже мы рассмотрим основные виды шкафов управления, их устройство, как правильно выбрать шкаф под свои задачи, области и примеры применения, а также рекомендации по монтажу и эксплуатации
Что такое шкафы управления и для чего они нужны?

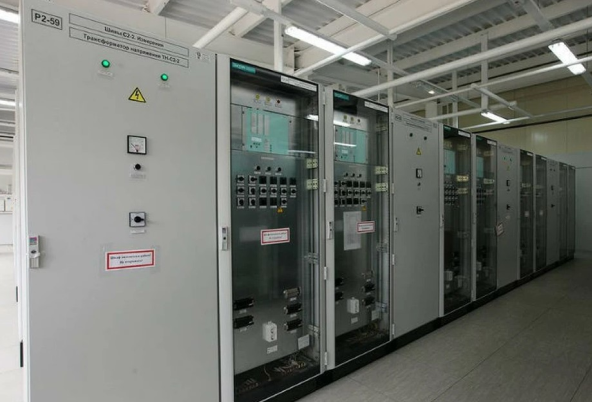

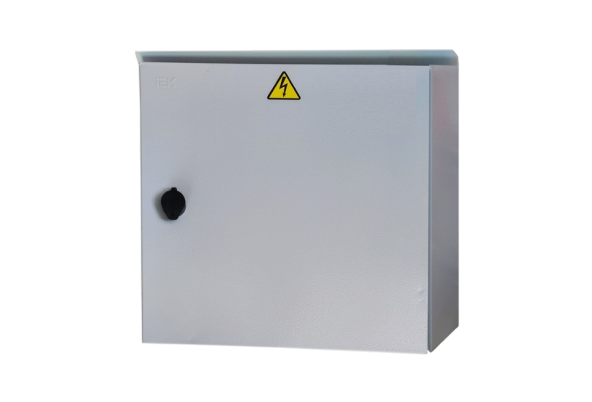

Шкаф управления представляет собой комплексную электрическую систему в виде шкафа (чаще металлического), внутри которого размещены устройства управления, защиты, автоматики и коммуникации. Через панель на фасаде шкафа оператор может запускать или останавливать оборудование, переключать режимы работы, контролировать параметры по индикаторам и приборам. Внутри шкафа устанавливаются: автоматические выключатели, контакторы и пускатели, реле, блоки питания, клеммные колодки, преобразователи частоты, программируемые контроллеры или релейная логика – все, что необходимо для автоматизации и безопасности работы подключенных устройств. Каждый такой шкаф системы управления проектируется под конкретное оборудование и алгоритмы работы
Важно понимать!
Шкафы управления и автоматики – неотъемлемая часть современных промышленных и инфраструктурных объектов. С их помощью реализуется централизованное управление технологическими процессами, повышается надежность и эффективность работы оборудования. Например, шкаф управления насосами автоматически включает резервный насос при падении давления, предотвращая аварии, а панель шкафа управления с сигнализацией сразу укажет на неисправность. Шкафы управления позволяют наладить сложные алгоритмы: чередование работы агрегатов, поддержание параметров по датчикам, аварийное отключение при перегрузках или отсутствии фазы и т.д. Все это значительно облегчает труд персонала и повышает безопасность производства
Отдельно отметим терминологию: нередко применяется сокращение ШУ – шкаф управления. В названиях конкретных устройств к этой аббревиатуре добавляются буквы, указывающие сферу применения. Далее мы разберем основные виды ШУ и их обозначения
Виды и классификация шкафов управления
Существует множество разновидностей шкафов управления – их классифицируют по назначению, по условиям эксплуатации, по исполнению корпуса и т.д. Прежде всего шкафы управления делятся на настенные (навесные) и напольные по способу установки
- Настенные модели компактны, крепятся на стену и обычно используются для управления относительно маломощным оборудованием или в бытовых системах (например, частный дом, небольшая насосная станция)
- Напольные шкафы – большего размера, устанавливаются на полу, могут иметь несколько секций. Стандартная высота напольного шкафа управления порядка 2000–2200 мм, глубина около 600 мм, хотя габариты могут изменяться под требования проекта
- Еще один ключевой параметр – степень защиты корпуса. Для обозначения защиты применяется код IP (Ingress Protection) по ГОСТ 14254 / IEC 60529. Наиболее универсальными считаются шкафы со степенью защиты IP54, обеспечивающие защиту от пыли и брызг воды с любых направлений. Шкафы управления IP54 подходят для большинства помещений (влажных, запыленных) и даже для улицы под навесом. Если требуется установка под дождем, используют IP55, а для очень жестких условий (сильная запыленность, струи воды под давлением, погружение) применяют IP65 и выше. В то же время в сухих помещениях можно установить шкаф управления с более низким IP (например, IP31) – это удешевляет конструкцию
Таким образом, исполнение шкафа управления (настенный или напольный, герметичность, климатическое исполнение) подбирается под условия эксплуатации. Но прежде всего шкафы управления классифицируются по функциональному назначению, то есть по типу оборудования, которым они управляют. Рассмотрим основные виды:
Шкаф управления насосами (ШУН)

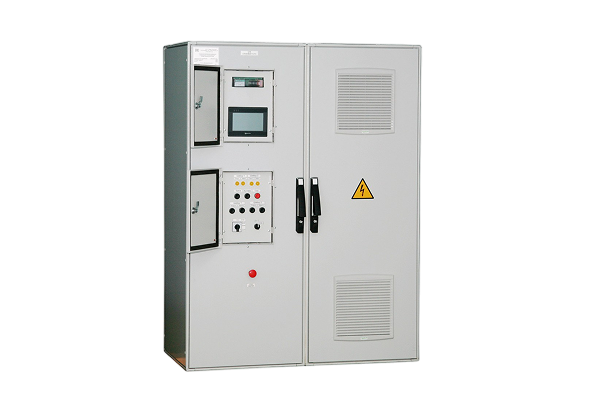

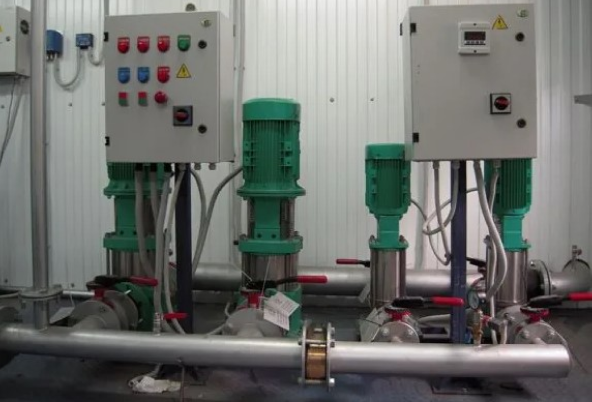

Шкафы управления насосами (ШУН) предназначены для автоматизации работы насосного оборудования – скважинных, дренажных, пожарных, циркуляционных насосов и т.д. По сути, ШУН представляет собой насосную станцию управления, позволяющую эффективно контролировать один или несколько насосов с одного пульта. Например, на базе ШУН можно организовать работу группы водяных насосов: один основной и один резервный, либо каскад из нескольких насосов для поддержания нужного давления. Современные шкафы управления насосами способны чередовать включение агрегатов (равномерно распределяя износ), автоматически переключаться на резервный насос при аварии основного (функция АВР), осуществлять каскадное управление несколькими насосами по мере роста потребности
Стандартный ШУН обычно включает в себя металлический шкаф с защитными автоматами и предохранителями, один или несколько переключателей режимов (ручной/авто), узел контроля напряжения (контролирует трехфазное питание), частотный преобразователь (ПЧ) для плавного пуска и регулирования скорости насоса, блок автоматического управления для аварийного отключения, комплект датчиков давления/уровня/температуры, термозащиту двигателя и сигнализацию (световую и звуковую). Обязательная часть – панель управления на дверце шкафа с кнопками «Пуск», «Стоп», индикаторами режимов работы и аварий
Шкафы управления насосами находят применение в системах водоснабжения, отопления, канализации, дренажа, пожаротушения – везде, где нужно автоматизировать насосные установки. Например, в котельной шкаф управления насосами регулирует подачу воды в систему отопления, а на скважине – поддерживает уровень воды в резервуаре. Отдельный частный случай – шкаф управления пожарным насосом, обеспечивающий включение насосов пожаротушения при сигнале «Пожар» и резервирование на случай отказа насоса-жокея. Такие шкафы зачастую интегрируются с пожарной сигнализацией. Пример – адресный шкаф серии ШУН/В-R3, предназначенный для управления сразу несколькими насосами (пожарным, жокей-насосом, дренажным) и вентиляторами дымоудаления под контролем пожарной панели
Преимущества ШУН
Повышение надежности работы насосных станций, экономия электроэнергии за счет работы по датчикам (насосы включаются только при необходимости), защита насосов от «сухого хода» и перегрузки, удобство дистанционного контроля. Недостатки: более высокая стоимость по сравнению с прямым подключением насоса к сети и сложность – требуется квалификация для настройки и обслуживания

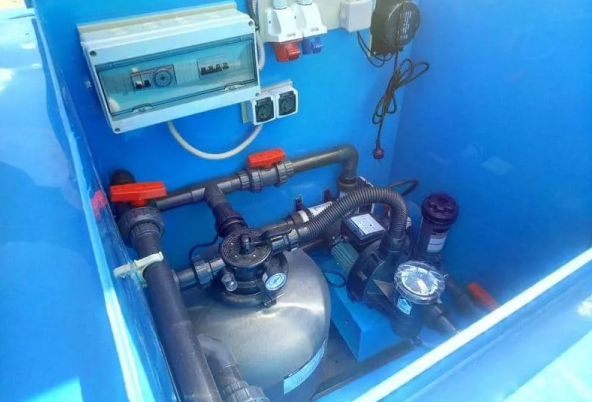

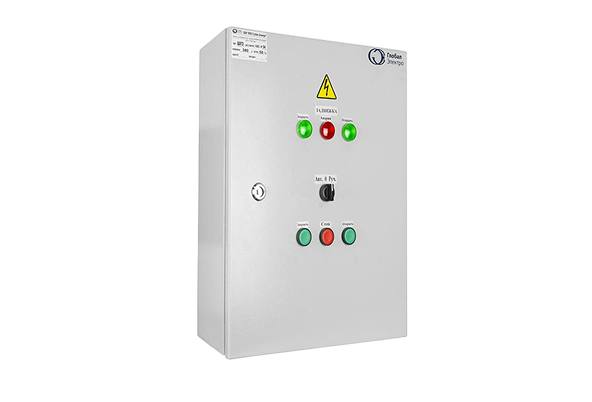

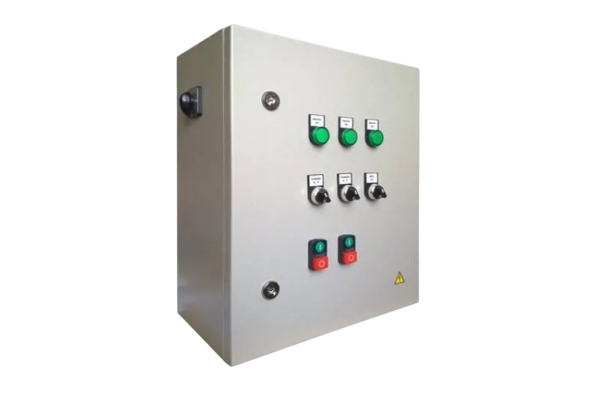

Пример шкафа управления насосами: настенный шкаф управления (IP54) для двух насосов системы водоснабжения. На передней панели расположены кнопки управления, аварийная сигнализация и манометр для контроля давления
Шкаф управления задвижкой (ШУЗ)
Шкафы управления задвижками (ШУЗ) предназначены для дистанционного и автоматического управления электрическими приводами трубопроводной арматуры – задвижек, клапанов, заслонок. ШУЗ получает сигналы от системы автоматизации (например, от датчиков давления или от системы противопожарной защиты) и осуществляет открытие или закрытие задвижек в нужный момент. Конструкция шкафа включает силовой ввод питания и аппаратуру для распределения электричества на приводы, а также схему управления приводами. Обычно шкаф управления задвижкой обеспечивает как местное управление (с панели на дверце), так и дистанционное – от удаленной системы диспетчеризации
Шкафы управления задвижками широко применяются в системах противоаварийной защиты на производстве. Например, на зерновом элеваторе при обнаружении очага пылевого взрыва ШУЗ мгновенно закрывает все отсечные клапаны на аспирационных линиях. В нефтехимии ШУЗ контролирует запорную арматуру, предотвращая утечки. В противопожарных системах шкафы управления клапанами дымоудаления (разновидность ШУЗ) по сигналу пожарной панели закрывают противопожарные клапаны, отключают вентиляцию и т.д.
Особенности ШУЗ
Наличие световой индикации положения задвижки (открыто/закрыто), защита электропривода от перегрузок и заклинивания (например, отключение, если задвижка уперлась и двигатель работает более 1 секунды), возможность автоматического АВР на резервный ввод питания (двойное электропитание на случай аварии одного ввода). Многие ШУЗ могут одновременно управлять группой клапанов – например, шкафы допускают подключение до 8 задвижек одновременно для синхронного закрытия в аварийной ситуации
Таким образом, шкафы управления ШУЗ незаменимы для автоматического перекрытия потоков среды. Они повышают безопасность, устраняя человеческий фактор в аварийных ситуациях. При выборе ШУЗ обращают внимание на совместимость с приводами (одно- или трехфазными), время срабатывания, наличие функций резервирования питания и интерфейсов для интеграции с АСУ ТП
Шкаф управления вентиляцией (ШУВ)

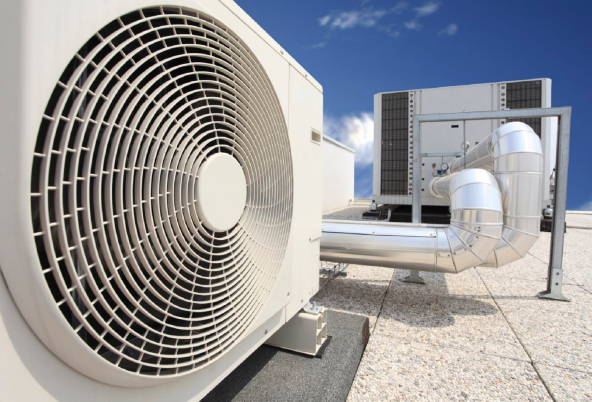

Шкафы управления вентиляцией (ШУВ) используются для автоматизации систем вентиляции и кондиционирования. Такой шкаф управляет работой вентиляторов, приточных и вытяжных установок, клапанов, нагревателей воздуха – поддерживая заданные параметры микроклимата. ШУВ получает данные от датчиков температуры, влажности, задымленности и в соответствии с ними включает/выключает вентиляторы, регулирует приток свежего воздуха, открывает или закрывает воздушные клапаны. Например, если температура в помещении превысила установленный порог, шкаф управления вентиляцией активирует приточные или вытяжные вентиляторы для охлаждения воздуха
Применение шкафов управления вентиляцией – системы отопления, вентиляции и кондиционирования (ОВиК) в зданиях: приточно-вытяжные вентиляционные установки в офисах, торговых центрах, складских комплексах; противодымная вентиляция и подпор воздуха на путях эвакуации; промышленные вентиляционные системы для поддержания безопасной атмосферы. В частности, шкафы управления дымоудалением (подвид ШУВ) входят в состав противопожарных систем здания – при пожаре они получают сигнал от системы пожарной сигнализации и автоматически включают дымоудаляющие вентиляторы, открывают клапаны дымоудаления и отключают обычную вентиляцию, обеспечивая вывод дыма. Такие шкафы обозначаются как ШУДК (шкаф управления дымовыми клапанами) или ШУПВ (шкаф управления противодымной вентиляцией) в проектах
Конструкция ШУВ
Конструктивно шкаф управления вентиляцией содержит: автоматические выключатели защиты, контакторы и магнитные пускатели для управления двигателями вентиляторов, тепловые реле, сигнальные индикаторы режимов, при необходимости – преобразователь частоты для регулирования скорости вентиляторов, а также микропроцессорный контроллер (ПЛК) или программируемое реле, в котором заложены алгоритмы климат-контроля. В схемах шкафов вентиляции часто предусматриваются функции предотвращения замерзания теплообменников (через датчики температуры теплоносителя), защиты нагревателей от перегрева при падении потока воздуха, а также контроля состояния фильтров (индикация загрязненности)
Современные шкафы управления вентиляцией часто имеют возможность подключения к диспетчерским системам и BMS (Building Management System). Через стандартные интерфейсы (например, Modbus) можно мониторить и изменять настройки вентиляции удаленно. Контроллеры в ШУВ программируются под нужды конкретного объекта: можно задать расписание работы вентиляции, различные сценарии в зависимости от времени суток или количества людей. Таким образом, ШУВ обеспечивает не только поддержание комфортного климата, но и энергоэффективность (например, снижая обороты вентиляторов при достижении нужной температуры)
Шкаф управления освещением (ШУО)
Шкафы управления освещением (ШУО) применяются для автоматического управления группами светильников – как внутри зданий, так и наружным освещением улиц, территорий. ШУО централизует и упрощает включение/выключение света, позволяет задавать расписания и сценарии освещения, а также контролирует состояние осветительных сетей. Конструктивно шкаф управления освещением содержит коммутирующую аппаратуру (контакторы либо электронные ключи) для подачи питания на группы ламп, аппаратуру защиты (автоматические выключатели, предохранители), счетчики электроэнергии, а также устройства управления – от самых простых реле времени до программируемых контроллеров
Существует несколько вариантов исполнения шкафов освещения: - С программатором/контроллером – позволяет настраивать сложные сценарии включения света, например астрономический таймер (включение при наступлении сумерек и отключение на рассвете). - На электромагнитных реле – более простые шкафы, которые одновременно включают или отключают группы ламп без возможности плавной регулировки яркости. Надежны и недороги, но не умеют диммировать свет. - С диммерами (электронными регуляторами) – позволяют изменять яркость освещения, что важно для создания комфортных условий и экономии энергии. Например, ночью можно уменьшать яркость улиц для энергосбережения
Важный аспект!
При выборе ШУО является совместимость с типом ламп (накаливания, светодиодные, люминесцентные), поскольку не все источники света поддерживают диммирование. Также учитывается суммарная мощность нагрузки и необходимость резервного питания (актуально для аварийного освещения)
Область применения шкафов управления освещением – очень широка. Это освещение дорог, улиц, дворов, промышленных территорий; внутреннее освещение больших зданий (корпусы заводов, склады, торговые центры) с десятками и сотнями светильников; архитектурная подсветка. С помощью ШУО можно реализовать автоматическое уличное освещение, включающееся строго по графику или по сигналу датчика освещенности. Современные шкафы освещения часто имеют GSM- или интернет-модули для удаленного контроля и передачи данных о потреблении энергии в центр
Шкаф управления котельной (ШУК) и теплопунктом (ШУ-ИТП)
Для систем теплоснабжения используются шкафы управления котельной (ШУК), а также шкафы управления индивидуальным тепловым пунктом (ШУ-ИТП). По функционалу они близки к шкафам насосов и вентиляции, но объединяют в себе управление сразу несколькими подсистемами котельной: насосами циркуляции и подпитки, горелками, клапанами, дымососами, вентиляторами наддува, системами безопасности котлов и т.д.. ШУК обеспечивает автоматическое поддержание температуры теплоносителя, контролирует давление в системе, управляет включением котлов или регулировкой их мощности, включает насосы отопления и ГВС по расписанию или по потребности. Благодаря шкафу управления котельной работа котла и вспомогательного оборудования синхронизирована и оптимизирована – это экономит топливо и повышает безопасность
Конструкция ШУК и ШУ-ИТП

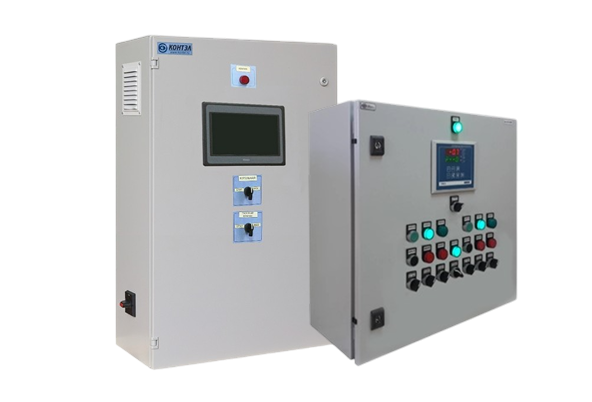

Типичный шкаф управления котельной содержит панель оператора (кнопки, переключатели, часто дисплей для отображения температуры, давления), блок автоматики (ПЛК или специализированный контроллер горелки), датчики (температуры, давления, тяги), устройства защиты (газоанализаторы, предохранительные отключатели). ШУК может быть подключен к системе диспетчеризации здания, что позволяет удаленно контролировать работу котельной и получать аварийные оповещения. Наличие такой автоматизации в котельной повышает энергоэффективность (котел работает ровно на столько, сколько нужно по теплопотреблению) и надежность (исключаются перегревы, замерзание, падение давления – автоматика вовремя реагирует)
Шкаф управления ИТП (индивидуального теплового пункта) по сути выполняет аналогичные функции, но чаще рассчитан на интеграцию разнородного оборудования теплопункта: теплообменников, насосов, сервоприводов клапанов на подаче тепла, вентиляции, систем подпитки и пр.. Он часто строится на базе программируемого контроллера с возможностью гибкой настройки под конкретный объект. Например, ШУ-ИТП будет мониторить температуру внешнего воздуха и автоматизировать погодозависимое регулирование отопления, включая или отключая насосы и регулирующие клапаны. Также такие шкафы контролируют параметры теплопотребления, ведут учет (если интегрированы теплосчетчики) и могут передавать данные диспетчеру
Прочие виды шкафов управления (специальные и совмещенные)
Кроме перечисленных, существуют и другие специализированные шкафы управления и автоматики: - Шкаф контроля загазованности (ШУКЗ) – шкаф, предназначенный для мониторинга содержания горючих или токсичных газов в помещении и управления вентиляцией или аварийной сигнализацией при превышении допустимых концентраций. Обычно содержит газовые датчики, сигнализаторы, модуль оповещения. Применяется на парковках, в котельных, на химических производствах. Преимущество – своевременное обнаружение утечки газа и предотвращение аварии. - Шкафы управления и автоматики по индивидуальному проекту (ШАУ) – так называют любые шкафы автоматики и управления, изготавливаемые под конкретное техническое задание заказчика
Несколько актуальных примеров
- Совмещенный шкаф управления и защиты насосной станции с дополнительными функциями телеметрии, шкаф управления технологической линией на производстве (где в одном шкафу размещены ПЛК, модули ввода-вывода, частотники для конвейеров, панели оператора). ШАУ могут включать стандартные компоненты или специально разработанные платы управления – все зависит от требований проекта. Пожарные шкафы управления – под этим термином часто подразумеваются шкафы управления оборудованием систем пожаротушения. Сюда входят шкафы управления пожарными насосами (разновидность ШУН, обычно с красным корпусом и питанием от резервного ввода), шкафы управления противопожарными клапанами (разновидность ШУЗ), шкафы управления системой дымоудаления (ШУВ, интегрированные с пожарной автоматикой)
- Аадресный шкаф Рубеж ШУН/В-R3 относится к пожарным шкафам управления – он предназначен для управления дренажным насосом, насосом-повышителем («жокей»), основным насосом пожаротушения, а также вентилятором дымоудаления в автоматическом режиме
- Стоит отметить, что многие производители предлагают комбинированные решения – когда один шкаф выполняет сразу несколько функций. Встречаются, например, шкафы управления и распределения (объединяют функции вводно-распределительного устройства и управления технологическим оборудованием), шкафы управления насосной станцией (в одном шкафу управление группой насосов + автоматика резервного электропитания, + частотное регулирование и т.д.), шкафы управления и защиты двигателей (ШУЗД) – где в одном корпусе совмещены функции пуска, защиты и контроля двигателя
При проектировании системы исполнение шкафа управления выбирается исходя из потребностей: иногда экономически и технически выгоднее один большой комплексный шкаф, а иногда – несколько отдельных узкофункциональных шкафов
Как выбрать шкаф управления
Выбор подходящего шкафа управления – ответственная задача, от которой зависит надежность и безопасность работы всей системы автоматизации. При подборе учитывают несколько ключевых критериев:
Назначение и состав оборудования
Необходимо чётко определить, какими устройствами будет управлять шкаф и какие функции требуются. Количество управляемых агрегатов (например, шкаф управления 2 насосами или 3, 4 насосами?), типы этих агрегатов (насосы, вентиляторы, клапаны, нагреватели и т.п.), требуемые алгоритмы (автоматическое переключение, поддержание параметров по датчикам, ручной режим) – все это закладывается в проект шкафа. Например, если планируется шкаф управления насосами для насосной станции, важно знать число насосов, их мощность, необходим ли каскадный режим или АВР на резервный насос и т.д.
Размер и конструкция шкафа
Габариты определяются исходя из количества компонентов и места их установки. Следует предусмотреть достаточное пространство внутри для всех приборов, а также зазор для отвода тепла. Большинство типовых шкафов имеют стандартные размеры модулей, но при индивидуальном проекте можно изготовить шкаф нестандартных габаритов. Также решается, будет ли шкаф навесным или напольным (настенный шкаф удобнее для небольшого оборудования, напольный – для громоздкого и тяжелого, например частотных приводов большой мощности). Учтите ограничения: например, высота напольного шкафа обычно не более ~2,2 м для удобства обслуживания
Степень защиты и условия эксплуатации
Оцените окружающую среду: пыльность, влажность, возможное попадание воды, температура, наличие агрессивных паров. Степень защиты IP выбирается соответственно: для улицы или влажного цеха – не ниже IP54/IP55, для чистого помещения можно и IP31. Как отмечалось, IP54 является универсальным выбором, сочетающим разумную герметичность и стоимость. Если шкаф будет на морозе или в жаре, нужно выбирать климатическое исполнение (У, Т, УХЛ по ГОСТ 15150) и, возможно, предусмотреть обогрев или вентиляцию внутри шкафа. Например, для улицы в северных регионах шкафы делаются с утеплением (т.н. «теплый пакет») – внутренний слой изоляции позволяет эксплуатации при -40ºС
Электрические характеристики
Важнейшие параметры – номинальное напряжение и количество фаз (однофазный 220 В или трехфазный 380 В шкаф), максимальный ток нагрузки, суммарная установленная мощность оборудования. Все комплектующие шкафа (автоматы, контакторы, шины) должны быть рассчитаны с запасом на эти токи и мощности. Также учитывается наличие внешнего резервного питания: если требуется автоматический ввод резерва (АВР) при пропадании основного питания, схема шкафа это должна поддерживать (например, ставится модуль АВР или два ввода с автоматикой переключения)
Функциональность и схема управления
Нужно решить, какую схему заложить: релейно-контакторную (подходит для простых систем) или на базе программируемого контроллера (для гибкости и расширения функций). Современные тенденции такие, что даже бюджетные ПЛК стали доступны, и систему автоматизации шкафа лучше реализовывать на контроллере или программируемом реле, а не на чисто релейных схемах – функционал шире при сопоставимой стоимости. Если необходим человеко-машинный интерфейс, выбирайте шкаф с панелью оператора (дисплеем) на дверце, либо возможность подключения ноутбука для настройки
Производитель и качество компонентов
Рекомендуется отдавать предпочтение шкафам и комплектующим от мировых брендов и стандартов, которые зарекомендовали себя надежностью. Автоматические выключатели, контакторы, реле от Schneider Electric, ABB, Siemens, Eaton и др. прослужат долго и безопасно. Хорошо, если шкаф сертифицирован по стандартам (например, IEC 61439 для сборок НКУ, техническим регламентам ТР ТС 004/2011 и 020/2011 и др.). Многие производители насосного оборудования предлагают готовые шкафы управления под свои агрегаты – например, Grundfos Control MP204 для одного насоса, шкафы Wilo SK для нескольких насосов. Такие решения оптимизированы под конкретные модели насосов и тоже являются вариантом выбора
Удобство обслуживания и запас по модернизации
Хороший шкаф управления должен иметь некоторый резерв места на случай дооснащения. Рекомендуется выбирать шкаф с 10–20% свободного пространства на DIN-рейках или монтажной панели – это пригодится, если в будущем нужно будет добавить новый датчик, дополнительный модуль или частотник. Также обращайте внимание на удобство доступа: все ключевые компоненты должны быть легко доступны при техобслуживании, наличие съемных клеммников облегчит замену устройств. Качественно сделанная схема шкафа управления (принципиальная электрическая схема) должна прилагаться производителем – убедитесь, что получите ее, это сильно облегчит и монтаж, и дальнейшую эксплуатацию
В итоге, выбор шкафа управления сводится к тщательному анализу ваших требований. Оцените оборудование, условия, необходимые функции – и на основе этого составляйте техническое задание. Если вы не уверены, лучше привлечь специалиста для расчета и выбора шкафа, так как неправильно выбранный шкаф (по IP, по мощности или по функционалу) может привести к сбоям и даже авариям
Преимущества и недостатки применения шкафов управления
Внедрение шкафов управления в систему несет значительные преимущества, однако связано и с некоторыми недостатками. Рассмотрим основные плюсы и минусы
| Преимущества шкафов управления | Недостатки и ограничения | |||||
|---|---|---|---|---|---|---|
| Повышение безопасности и защиты — все электроаппараты заключены в закрытый шкаф, исключен случайный контакт персонала с токоведущими частями – это снижает риск поражения электрическим током. Кроме того, шкафы оснащаются защитными устройствами (автоматами, УЗО, реле контроля напряжения), которые предотвращают перегрузки, короткие замыкания, фазовый дисбаланс и тем самым защищают подключенное оборудование от выхода из строя. Например, при перегреве двигателя или «сухом ходе» насоса автоматизация сработает и отключит питание, предотвратив аварию | Стоимость и сложность — шкаф управления является дополнительным элементом системы, требующим вложений. Качественные шкафы с контроллерами, частотниками и датчиками могут стоить сотни тысяч рублей. Для малого объекта иногда дешевле обойтись без сложной автоматики. Кроме того, необходимы услуги квалифицированных инженеров для проектирования шкафа, его сборки и программирования, что увеличивает стоимость проекта. Таким образом, экономический эффект (энергосбережение, снижение простоев) должен перевешивать изначальные затраты | |||||
| Автоматизация и экономия ресурсов — шкафы управления позволяют реализовать автоматическое регулирование технологических процессов. Оборудование работает только тогда и так долго, как нужно по заданному алгоритму. Это повышает энергоэффективность и экономит ресурс механизмов. Так, автоматизированная насосная станция будет поддерживать давление в сети в заданном диапазоне и отключать насосы при отсутствии водоразбора – экономится электроэнергия и продлевается срок службы насосов. По данным производителей, использование шкафов управления насосами дает снижение энергозатрат на 30–40% | Требования к обслуживанию и персоналу — несмотря на высокую надежность компонентов, шкафы управления должны периодически проверяться. Производители могут заявлять, что их шкаф не требует обслуживания, однако на практике нужна регулярная ревизия: проверка затяжки винтовых соединений, тестирование работы защит, замена перегоревших лампочек и т.п. Необходим персонал, имеющий группу по электробезопасности и навыки работы с автоматикой, чтобы правильно эксплуатировать и диагностировать шкаф. В случае неисправности ее устранение требует определенной квалификации или привлечения сервисной организации | |||||
| Удобство и централизованный контроль — вместо разрозненных выключателей и пускателей на каждом механизме, оператор получает единый пульт управления (шкаф), с которого можно запустить или остановить любой агрегат, увидеть состояние всех систем по сигнализации. Шкафы часто размещают в удобном для персонала месте, откуда сосредоточенно управляют целым комплексом оборудования. Например, шкаф пульт управления насосной станцией позволяет одному оператору контролировать работу сразу нескольких насосов, расположенных на удалении друг от друга. Это сокращает штат обслуживающих работников и минимизирует «человеческий фактор» | Возможность единой точки отказа — централизация управления означает, что выход из строя шкафа (как единого узла) может привести к остановке сразу нескольких связанных процессов. Если, скажем, блок управления (контроллер) в шкафу управления насосной выйдет из строя, то вся насосная станция может оказаться неработоспособной до устранения проблемы. Поэтому к надежности самого шкафа предъявляются высокие требования: нередко дублируют критичные узлы (резервные контроллеры, два ввода питания и пр.) или выбирают очень качественное оборудование, чтобы снизить вероятность отказа. В любом случае важна продуманная схема аварийных действий на случай поломки шкафа | |||||
| Гибкость и расширяемость — современный шкаф управления на базе микроконтроллеров можно перепрограммировать под новые требования без переделки всей силовой части. Добавление нового оборудования (еще одного насоса, вентилятора и т.п.) зачастую можно выполнить, просто установив дополнительный модуль в шкаф (если было предусмотрено место и запас по мощности) и внеся изменения в программу контроллера. Таким образом, системы на базе шкафов управления легко масштабируются. Кроме того, шкафы управления можно интегрировать в общие системы диспетчеризации и «умные» сети предприятия | Ограниченная универсальность — шкаф управления, спроектированный под определенную задачу, трудно использовать для другой. Например, шкаф системы управления вентиляцией не подойдет напрямую для управления насосами – потребуется серьезная переналадка или замена внутренних устройств. Таким образом, каждый шкаф – зачастую уникален, и при изменении технологического процесса может потребоваться новый шкаф или глубокая модернизация старого | |||||
| Повышение надежности технологического процесса — благодаря шкафам становится возможным резервирование и дублирование важных функций. Автоматика следит за исправностью оборудования и при сбое включает резерв. Пример: если выйдет из строя основной насос, шкаф ШУН автоматически переключится на резервный насос, не прерывая водоснабжение. Вручную сделать это вовремя было бы сложно. Также шкафы могут вести журнал аварийных ситуаций, что упрощает диагностику проблем и предотвращает их повторение в будущем | – | |||||
| В целом, преимущества шкафов управления значительно перевешивают недостатки на объектах средней и высокой сложности. Без них невозможно представить современные автоматизированные производства, инженерные системы зданий, инфраструктурные объекты. Тем не менее, при их внедрении нужно учитывать стоимость и обеспечить грамотную эксплуатацию, чтобы плюсы реализовались в полной мере | ||||||
Области применения шкафов управления
Шкафы управления и автоматики применяются практически во всех отраслях промышленности и хозяйства. Перечислим основные области, где они используются и приносят наибольшую пользу:
Промышленные предприятия

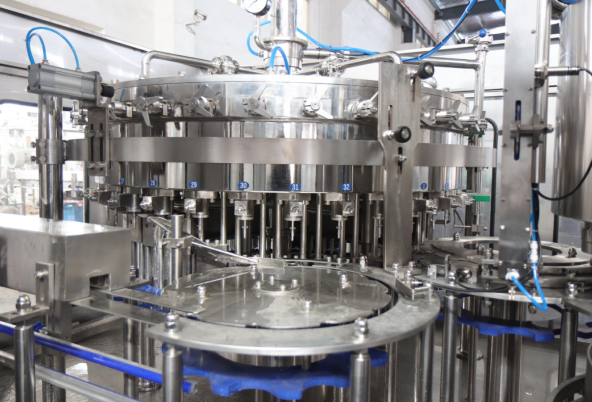

На заводах и фабриках шкафы управления отвечают за работу производственного оборудования: станков, конвейеров, насосов и компрессоров, печей, технологических линий. Например, в машиностроении – шкафы управления станками с ЧПУ; в пищевой промышленности – шкафы автоматики линий розлива, пастеризаторов; в металлургии – шкафы управления электропечами, прокатными станами и т.д. Центральные шкафы АСУ ТП (автоматизации техпроцессов) интегрируют множество датчиков и исполнительных механизмов, обеспечивая слаженное управление целым комплексом
Инфраструктура водоснабжения и водоотведения
Здесь широко применяются шкафы управления насосными станциями для подъема воды, канализационные насосные станции, установки пожаротушения. Водоканалы используют шкафы управления для артезианских скважин, водонапорных башен, канализационных перекачивающих станций. Такие шкафы часто работают в автоматическом режиме 24/7, поддерживая уровень воды или давление в сети и включая резерв при аварии. Например, в насосной станции водоснабжения многоэтажного дома шкаф управления насосами поддерживает стабильное давление воды на верхних этажах, включая нужное число насосов при разборе и отключая при отсутствии потребления
Системы отопления, вентиляции и кондиционирования (HVAC)
Это и промышленные объекты, и коммерческие, и жилые здания. Шкафы управления вентиляцией (ШУВ) устанавливаются на вентиляционные установки торговых центров, бизнес-центров, кинотеатров – где требуется автоматическое поддержание комфортной температуры и свежести воздуха. Шкафы управления котельными – обязательный элемент современных модульных котельных, центральных теппунктов, бойлерных в зданиях. Они интегрированы с системами диспетчеризации ЖКХ. Даже в частных коттеджах сейчас ставят мини-автоматику отопления, представляющую собой шкаф управления мини-котельной
Электроснабжение и освещение
Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) по сути тоже шкафы, хотя их основная функция – распределение электроэнергии. Но часто в них встроены элементы управления (например, АВР ввода, автоматическое включение резерва генератора, секционирование сети). Шкафы управления освещением используются муниципальными службами для уличного освещения: в одном шкафу сосредоточено управление десятками фонарей по таймеру или по датчику освещенности. В промышленности шкафы освещения управляют цеховыми светильниками, прожекторами на территории, аварийным освещением. Например, панель управления духового шкафа (бытового электрического духового шкафа) – тоже разновидность шкафа управления, только встроенного: она обеспечивает выбор режима нагрева и температуру. В современных моделях реализовано даже сенсорное управление духовым шкафом, что повышает удобство пользователя – по сути, та же логика автоматизации, только в бытовом приборе
Системы безопасности и пожаротушения

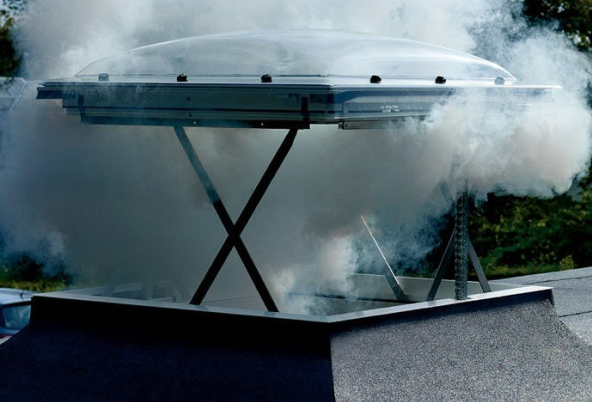

Здесь шкафы управления занимают ключевое место. Пожарные шкафы управления насосами обеспечивают автоматический запуск пожарных насосов при получении сигнала «Пожар» и бесперебойную подачу воды в гидранты или спринклеры. Шкафы управления клапанами противопожарной вентиляции автоматически закрывают противодымные клапаны при возгорании, блокируя распространение огня. Шкафы управления дымоудалением включают вентиляторы для удаления дыма и продувки лестничных клеток (подпор воздуха). Все это работает в связке с пожарной сигнализацией. Например, на объекте может быть единый шкаф, управляющий сразу насосом пожаротушения и вентилятором дымоудаления – такой, как Рубеж ШУН/В-R3, интегрированный в адресную систему R3. В охранных системах тоже присутствуют шкафы (хотя их чаще называют пультами или панелями) – пульты охранной сигнализации, шкафы управления доступом и т.д.
Транспорт и инфраструктура

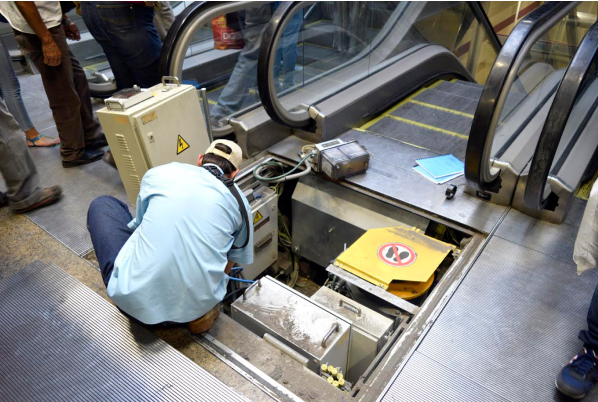

Шкафы управления используются в управлении подвижным составом (например, системы управления эскалаторами в метро – шкафы, управляющие электродвигателями; автоматика лифтов – тоже шкаф управления лифтом). На железнодорожных станциях шкафы управления насосами водоотлива защищают туннели от затопления. На объектах энергетики – шкафы управления дизель-генераторами, насосами охлаждения на электростанциях, маслонасосами трансформаторов
Бытовое и коммерческое применение
В небольших масштабах шкафы управления применяются повсеместно: от блока управления насосом скважины в загородном доме до шкафа автоматики бассейна (управляет насосом фильтрации, подсветкой, подогревом). В умном доме роль шкафа управления играет центральный контроллер, который коммутирует освещение, розетки, жалюзи и климат – это тоже, по сути, мини-ШУ. И даже кухня: панель управления духового шкафа, электронные блоки управления стиральной машиной – все это примеры встроенных мини-шкафов управления с печатными платами вместо контакторов, решающие локальные задачи автоматизации бытовых процессов
Как видно, шкафы управления нашли применение от крупной промышленности до наших домов. Везде, где требуется надежный контроль и защита, есть смысл задействовать шкаф управления нужного типа. Ниже мы рассмотрим конкретные примеры реализации таких шкафов в разных ситуациях
Примеры применения шкафов управления
Рассмотрим несколько типичных примеров, иллюстрирующих работу шкафов управления на практике:
- Автоматизация насосной станции водоснабжения
Частное хозяйство или коттеджный поселок часто используют скважину с насосной станцией. Чтобы поддерживать стабильное давление воды, устанавливают шкаф управления насосами 2 насосами – один основной насос, второй резервный. Шкаф (например, модель на базе контроллера ОВЕН) получает сигнал от реле давления: когда давление в гидроаккумуляторе падает ниже уставки, шкаф включает основной насос, при росте давления – отключает. Если основной насос аварийно отключится (перегрев, «сухой ход» – эти ситуации контролируются датчиками), шкаф сразу включает резервный насос. Также автоматика чередует насосы раз в сутки для равномерного износа. В итоге без участия человека обеспечивается бесперебойная подача воды. На панели шкафа управления отображаются текущие параметры (давление, состояние насосов), а при аварии загорается сигнал «Авария насоса». Такой ШУН можно разместить прямо в кессоне скважины либо в помещении – обычно это компактный навесной шкаф управления IP54, защищенный от влаги - Система противопожарного водоснабжения и дымоудаления в бизнес-центре
В подвале установлено несколько мощных насосов пожаротушения (основной и жокей-насос) и вентиляторы дымоудаления на шахтах. Для их автоматизации используется единый пожарный шкаф управления модульного типа. Например, это может быть упомянутый шкаф Рубеж ШУН/В-R3, который интегрирован в адресную систему R3 объекта. В нормальном режиме шкаф находится в режиме ожидания. При срабатывании пожарных извещателей и сигнале от пожарной панели шкаф запускает насос пожаротушения и одновременно включает вентиляторы дымоудаления. Если основное питание в здании отключилось из-за пожара, шкаф через АВР переключается на резервное питание (генератор или аккумуляторы), чтобы системы пожаротушения продолжали работать. Таким образом, один интеллектуальный шкаф координирует сразу несколько систем жизнеобеспечения при пожаре – от подачи воды в спринклеры до удаления дыма. После ликвидации пожара, когда датчики дыма вернутся в норму, шкаф автоматически выключит вентиляторы и насосы. Такой шкаф обычно напольный, в отдельном помещении пожарной насосной, с яркой красной окраской и надписью «Шкаф управления пожарный» - Управление вентиляцией и климатом на складе
На крупном складе продовольствия необходимо поддерживать температуру +5…+8°С и контролировать влажность. Установлена приточно-вытяжная вентиляционная установка с холодильным секцией. Шкаф управления вентиляцией (ШУВ) получает сигнал от термодатчиков в разных зонах склада. Если температура поднимается выше +8°С, шкаф увеличивает скорость вентиляторов (через частотный преобразователь) и включает охладитель. Если температура, наоборот, падает ниже +5°С, шкаф отключает охладитель и приостанавливает вентиляцию, чтобы не переохлаждать помещение. Также шкаф подключен к датчикам влажности: при превышении влажности включает осушитель воздуха. Все эти алгоритмы прописаны в программе ПЛК внутри шкафа. На панель выведены показатели текущей t° и влажности, режим работы (авто/ручной). Оператор может при необходимости переключить в ручной режим и принудительно запустить вентиляцию или осушение – для этого на панели есть соответствующие тумблеры и кнопки. Данный шкаф находится в машинном зале вентиляционной установки, связь с диспетчерской осуществляется через модуль Modbus-TCP – диспетчер видит все параметры на экране компьютера. Благодаря шкафу на складе всегда стабильный микроклимат без участия людей - Автоматизация освещения в офисном центре
В 20-этажном офисном здании реализовано энергосберегающее освещение: установлены датчики присутствия и времени. На каждом этаже освещение секционировано и подключено к шкафу управления освещением в электрощитовой. Вечером в определенное время (например, в 23:00) шкаф по расписанию отключает 80% света, оставляя лишь дежурное освещение в коридорах. Ночью, если датчики движения фиксируют присутствие охраны или уборщиков, шкаф включает свет в соответствующей зоне этажа. Утром в 7:00 основной свет автоматически включается заново. Реализация: в шкафу установлен контроллер с астротаймером и входами от ИК-датчиков движения, выходы через контакторы коммутируют группы светильников. Также шкаф измеряет энергопотребление на освещение и передает эти данные в систему энергомониторинга здания. В итоге достигается значительная экономия электричества, а ресурс ламп увеличивается за счет отключения ночью. Обслуживание упрощено: при перегоревших лампах шкаф сигнализирует о нарушении нагрузки (через токовые реле) – электрик по индикатору видит, на каком этаже проблема, и быстро меняет лампу
Приведенные примеры далеко не исчерпывают все варианты, но демонстрируют, как шкафы управления адаптируются под задачу. Будь то сложная противопожарная система или простой насос в скважине, грамотно подобранный шкаф управления обеспечит автоматическую, безопасную и оптимальную работу оборудования
Внутреннее устройство типового шкафа управления насосной станцией: на двери расположены орган управления и сигнализации, внутри – автоматический выключатель, контакторы пуска насосов, реле контроля фаз, трансформатор питания и программируемый контроллер. Все элементы соединены согласно электрической схеме, обеспечивая автоматическую защиту и управление оборудованием
Рекомендации по выбору, монтажу и эксплуатации
В заключение – несколько практических рекомендаций для тех, кто планирует внедрение шкафа управления на своем объекте, а также для обслуживающего персонала:
Проектирование доверяйте профессионалам
Шкаф управления – ответственное устройство, поэтому его схему должен разрабатывать квалифицированный инженер автоматики или электрощитового оборудования. Специалист учтет все нормы (сечения проводов, категории электроснабжения, заземление, электромагнитную совместимость) и правильно подберет аппаратуру. Самодеятельность в этом вопросе может привести к ошибкам, которые потом дорого обойдутся. Лучше потратить время на грамотный проект, чем переделывать готовый шкаф
Покупка и сборка шкафа
Сегодня на рынке доступны как готовые типовые шкафы (особенно для насосов, вентиляции – выпускают многие бренды), так и услуги по индивидуальной сборке. Купить шкаф управления можно у компаний-изготовителей НКУ (низковольтных комплектных устройств) – важно убедиться, что компания имеет опыт в нужной вам сфере и что комплектующие используются качественные. Если требуется шкаф управления купить нестандартный, обязательно подробно оговорите ТЗ: перечислите все режимы работы, аварийные ситуации, интерфейсы. При фабричной сборке шкаф проходит необходимые испытания – попросите протоколы испытаний и сертификаты соответствия. Самостоятельная сборка силами электрика предприятия допускается для простых схем, но должна выполняться строго по схеме и с соблюдением ПУЭ. В любом случае сборка шкафов управления должна выполняться специалистами с допуском не ниже IV группы по электробезопасности
Монтаж шкафов управления
Установку шкафа на объекте следует проводить в подготовленном помещении или месте, соответствующем требованиям по окружающей среде. Шкаф крепится на виброустойчивое основание (стена или пол), выравнивается. К месту монтажа должны быть подведены все необходимые коммуникации: силовые кабели питания, кабели от датчиков и к исполнительным механизмам, заземление. При монтаже обязательно выполнять требования инструкции производителя шкафа – они могут касаться условий среды (температура, влажность) и порядка подключения. Например, некоторые шкафы нельзя устанавливать во взрывоопасных зонах (если нужен взрывозащищенный – это отдельный тип исполнения). Все вводимые в шкаф кабели должны быть правильно обжаты и промаркированы по схеме. После подключения нужно несколько раз перепроверить соответствие монтажа принципиальной схеме, измерить сопротивление изоляции, проверить заземление
Пусконаладка и проверка функций
Перед вводом в эксплуатацию новый шкаф управления должен пройти тестирование: вначале – без нагрузки (проверка работы логики на «сухих» контактах, правильности сигнализации), затем – с подключенным оборудованием. Желательно, чтобы пусконаладку проводил специалист от производителя шкафа либо инженер, знакомый с алгоритмами. Проверяются все режимы: автоматический, ручной, аварийный. Имитируются аварийные ситуации – например, отключение одного из насосов, пропадание фазы, срабатывание датчика – и смотрится, правильно ли реагирует шкаф (включается резерв, выдаётся сигнал тревоги и т.д.). Также проверяется работа АВР (если есть) – переключение питания с основного ввода на резервный и обратно. Результаты проверки фиксируются в акте. Только убедившись в корректной работе, можно запускать систему в постоянную эксплуатацию
Эксплуатация и техобслуживание
Производитель указывает периодичность обслуживания шкафа – обычно это регулярный осмотр раз в 6 или 12 месяцев. Обслуживающий электроперсонал должен выполнять следующие процедуры: подтяжка винтовых соединений на шинах, автоматах, контакторах (от вибраций и нагрева они могут ослабнуть); очистка от пыли внутренних устройств (при необходимости – продувка сухим сжатым воздухом); проверка срабатывания защитных устройств (имитация перегрузки, тест УЗО); проверка состояния вентиляционных фильтров (если шкаф с вентилятором охлаждения); замена неисправных лампочек сигнализации, предохранителей. Все обнаруженные дефекты устраняются незамедлительно. Важно: перед обслуживанием шкаф обязательно обесточивается и вывешивается плакат «Не включать» – чтобы исключить случайную подачу напряжения во время работы внутри шкафа. Сам персонал должен иметь соответствующие допуски
Документация и модернизация
Храните все документы на шкаф: электрические схемы, руководства по эксплуатации, паспорта на комплектующие. В процессе эксплуатации отмечайте на схемах внесенные изменения (например, если добавили новый датчик или перенастроили контроллер) – это называется исполнительная схема. Она очень поможет при ремонте через несколько лет. Если потребуется модернизация – добавление оборудования или функций – лучше обратиться к производителю шкафа или в специализированную организацию, чтобы изменения были внесены грамотно. Никогда не вносите изменений в схему без обновления документации – хаотичные доработки могут привести к сбоям и осложнить последующий ремонт
Запасные части
Рекомендуется иметь минимальный склад ЗИП для шкафов управления критичных систем. Обычно это: несколько запасных плавких вставок (если применяются предохранители), пара сигнальных лампочек на замену, катушка контактора (они могут перегореть), может быть, резервный контроллер, запрограммированный под вашу систему (если выход его из строя приведет к серьезному простою). Также держите в запасе копию программы контроллера в файле – особенно если шкаф нестандартный. Это позволит быстро заменить контроллер при поломке, просто залив программу в новый
Обучение персонала
Убедитесь, что дежурные электромеханики или операторы ознакомлены с принципом работы шкафа. Они должны понимать значения сигнализаций, уметь переключить шкаф в ручной режим, знать, где находится аварийный останов. Нелишне составить короткую инструкцию по эксплуатации шкафа управления именно для вашего объекта – с описанием всех индикаторов и действий при типовых авариях. Это повышает безопасность: в экстремальной ситуации персонал не будет судорожно искать информацию, а сразу примет верное решение
Следуя этим рекомендациям, вы обеспечите долгую и надежную службу вашего шкафа управления. Помните, что шкаф управления – это сердце и мозг вашей системы, и относиться к нему нужно соответствующе. Тогда автоматизация действительно принесет максимум пользы: уменьшит число аварий, снизит расходы, повысит производительность. Грамотно выбранный и обслуживаемый шкаф управления прослужит десятки лет, постоянно оправдывая вложенные средства
Заключение
Шкафы управления сегодня – ключевой элемент практически любого автоматизированного объекта. От небольшого шкафа автоматики и управления насосом в частном доме до комплексных систем АСУ ТП на заводах – везде они выполняют одну миссию: делать работу техники эффективной, безопасной и автономной. В этом материале мы рассмотрели, что такое шкаф управления, какие виды шкафов существуют и чем они отличаются, как подобрать оптимальный шкаф под свои задачи, и как правильно эксплуатировать такие устройства
Главные выводы заключаются в следующем
Во-первых, шкафы управления значительно повышают надежность и удобство управления оборудованием, интегрируя функции защиты, контроля и автоматизации в единый узел. Во-вторых, существует множество специальных типов шкафов – шкафы управления насосами, вентиляцией, освещением, котельными, задвижками и т.д. – и для каждого случая важно применять именно профильное решение, учитывающее специфику (будь то поддержание давления воды либо работу при пожаре). В-третьих, при выборе шкафа нужно учитывать все аспекты – от электрических параметров и IP-защиты до возможностей расширения и бренда комплектующих. Не стоит экономить в ущерб качеству, ведь от работы шкафа управления порой зависит жизнь оборудования и людей. В-четвертых, правильная установка, настройка и регулярное обслуживание шкафов управления – залог их бесперебойной работы. Соблюдение регламентов, проверки и обучение персонала окупятся снижением аварийности и простоев
Если вы планируете модернизировать производство или инженерные системы здания, обязательно оцените потенциал внедрения шкафов управления. Это инвестиция, которая возвращается благодаря экономии энергоресурсов, увеличению срока службы техники и облегчению эксплуатации. Даже частичная автоматизация с помощью шкафа управления способна вывести систему на новый уровень эффективности
В заключение отметим: шкаф управления купить можно как типовой, так и изготовить на заказ – решение зависит от ваших задач и бюджета. Типовые изделия (например, серийные ШУН для насосов от известных брендов) удобны и проверены в деле, их цена ниже за счет массового производства. Индивидуальные шкафы дороже, но идеально адаптированы под ваши условия и часто позволяют достичь более высокой производительности. В любом случае, работайте с надежными производителями и интеграторами, требуйте соблюдения стандартов и сертификатов. Хороший шкаф управления прослужит вам долгие годы, автоматизируя рутину и позволяя сосредоточиться на стратегически важных аспектах вашего бизнеса
Современные шкафы управления и автоматики соответствуют мировым стандартам и тенденциям – они становятся умнее (встроенные контроллеры, связь по интернету), компактнее и энергоэффективнее. Используя их возможности, вы делаете шаг к промышленности 4.0 или «умному» дому, где все процессы под контролем электроники. Подводя итог, можно смело сказать: шкафы управления – это невидимые герои наших дней, которые обеспечивают комфорт, безопасность и эффективность в самых разных сферах нашей жизни. Пусть ваш выбор шкафа управления будет правильным, а его работа – безупречной!
