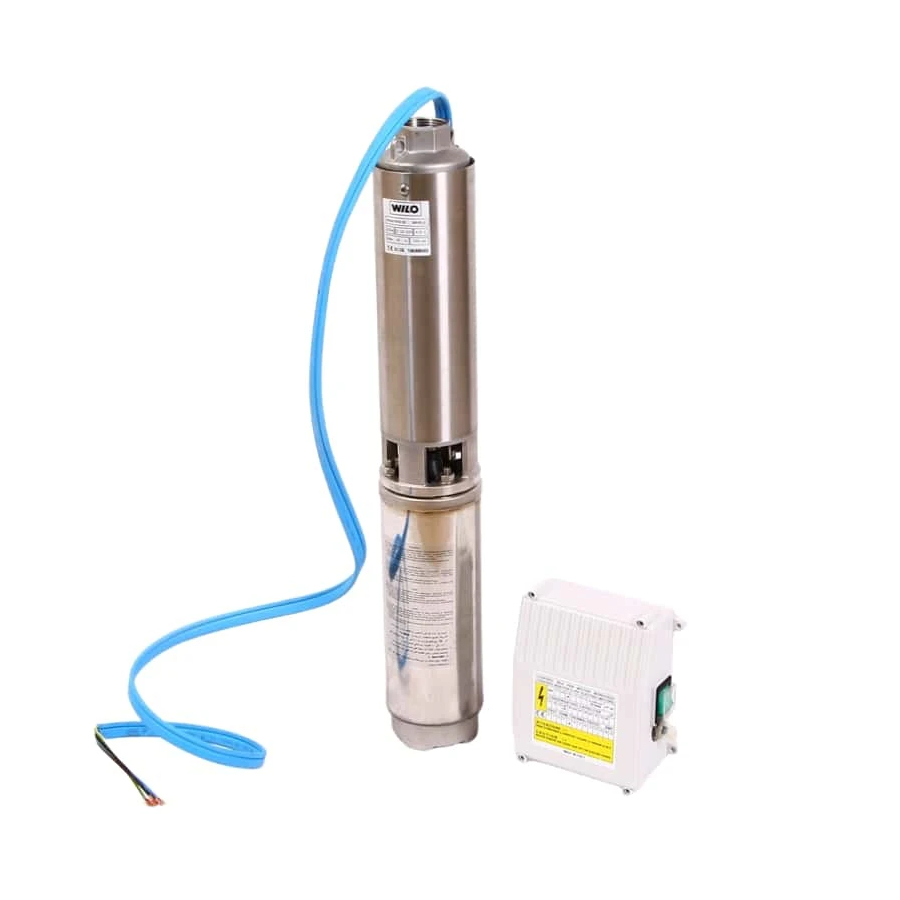

Описание Wilo-Sub TWU 4
Тип:
Многоступенчатый погружной насос 4" с кожухом, предназначенный для вертикального или горизонтального монтажа.
Применение:
- Перекачивание воды из скважин, колодцев и цистерн.
- Использование в системах водоснабжения, полива и ирригации.
- Повышение давления.
- Понижение уровня воды.
- Перекачивание воды без длинноволокнистых и абразивных примесей.
Оснащение/функция:
- Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами.
- Герметизированные электродвигатели.
- Встроенный обратный клапан.
- Муфта в соответствии с NEMA.
- Однофазный или трехфазный электродвигатель.
- Термическое реле электродвигателя для однофазного электродвигателя.
Материалы:
- Корпус гидравлической системы: нержавеющая сталь 1.4301.
- Рабочие колеса: Noryl.
- Вал гидравлической системы: нержавеющая сталь 1.4104.
- Корпус электродвигателя: нержавеющая сталь 1.4301.
- Вал электродвигателя: нержавеющая сталь 1.4305.
Тип:
Погружной дренажный насос для вертикального или горизонтального монтажа.
Гидравлическая часть:
Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Оснащен встроенным обратным клапаном. Все детали, контактирующие с перекачиваемой средой, изготовлены из коррозионностойкого материала.
Электродвигатель:
Коррозионностойкий однофазный или трехфазный электродвигатель прямого пуска. Герметично залитый и пропитанный смолой электродвигатель с изолирующей лакировкой обмоток и самосмазывающимися подшипниками, наполненный водно-гликолевой смесью.
Охлаждение:
Охлаждение электродвигателя осуществляется за счет перекачиваемых жидкостей. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемых жидкостей. Вертикальный монтаж может быть выполнен с охлаждающим кожухом или без него, по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Комплект поставки:
- Гидравлическая часть в полном сборе с электродвигателем.
- Кабель электропитания 1,5/1,75/2,5/4,0 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4 x 1,5 мм²).
- В однофазном исполнении, включены распределительные пусковые устройства с конденсатором, термическим реле электродвигателя, а также включателем/выключателем.
- Инструкция по монтажу и эксплуатации.
Опции:
- Исполнения электродвигателя для особых напряжений: 3~230 В, 50 Гц; 3~500 В, 50 Гц; 1~230 В, 60 Гц; 3~230 В, 60 Гц; 3~380 В, 60 Гц; 3~460 В, 60 Гц.
Принадлежности:
- Охлаждающий кожух.
- Мембранный напорный бак.
- Комплекты кабелей для питьевой и технологической воды.
- Поплавковый выключатель.
- Приборы управления.
- Материал для подключений и установки.
Расшифровка наименования
| Обозначение | Описание |
| Wilo-Sub TWU 4-0207-C | Полное название модели |
| TWU | Погружной насос |
| 4 | Диаметр гидравлической части в дюймах ["] |
| 02 | Номинальная подача [м³/ч] |
| 07 | Количество ступеней гидравлической части |
| C | Обозначение поколения насоса |
Технические характеристики
| Параметр | Значение |
| Подключение к сети | 1~230 В, 50 Гц или 3~400 В, 50 Гц |
| Режим работы в погруженном состоянии | S1 |
| Температура перекачиваемой жидкости | 3-30 °C |
| Минимальное течение на моторе | 0,08 м/с |
| Макс. содержание песка | 50 г/м³ |
| Макс. количество пусков | 20/ч |
| Макс. глубина погружения | 200 м |
| Класс защиты | IP 68 |
| Подсоединение к напорному патрубку | Rp 1¼ - Rp 2 |
