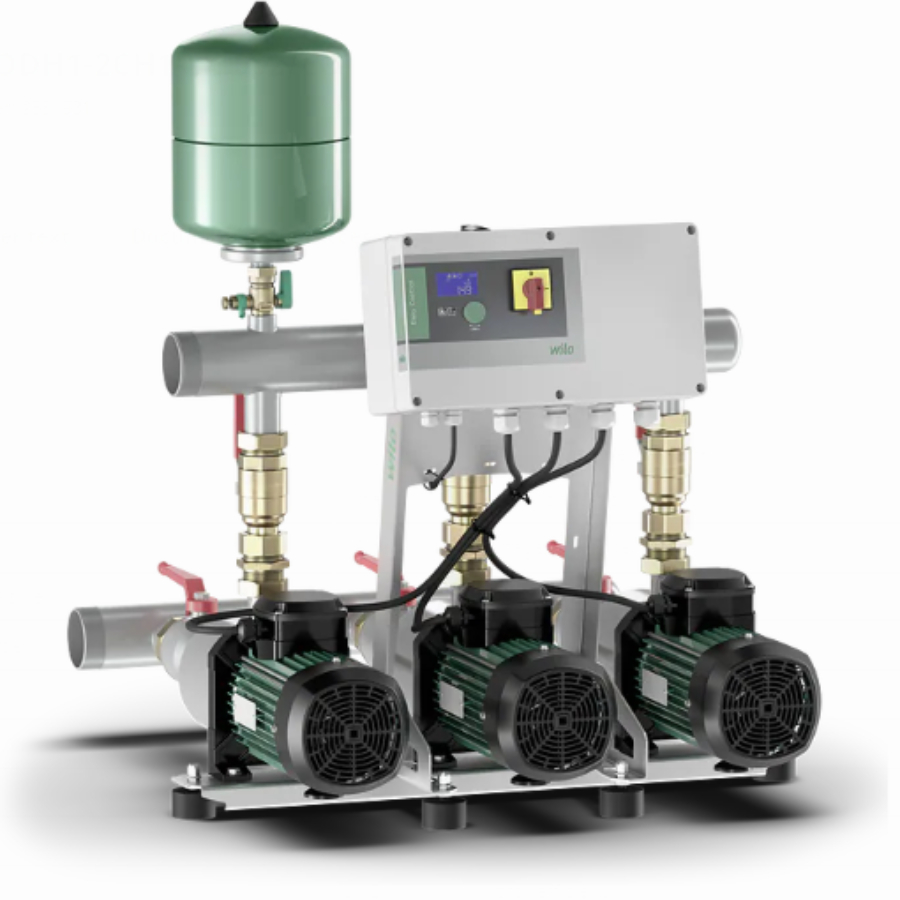

Описание Wilo-Isar MODH1-2/3
Тип
Эта установка повышения давления включает в себя 2 или 3 параллельно подключенных нормальновсасывающих высоконапорных центробежных насоса из нержавеющей стали, предназначенных для полностью автоматического водоснабжения и повышения давления.
Применение:
Установка предназначена для подачи воды из центральной сети водоснабжения или резервуара в различных сферах: от частного и коммерческого до промышленного и коммунального использования, включая жилые здания, офисы, больницы и производственные объекты. Перекачиваемая вода может быть питьевой, технологической, охлаждающей или предназначенной для других технических нужд, при этом не оказывая химического или механического воздействия на материалы и не содержа неабразивных и длинноволокнистых включений.
Оснащение и функции:
- Каждая установка оснащена 2 или 3 насосами CH1-L.
- Все компоненты, контактирующие с перекачиваемой жидкостью, выполнены из коррозионно-стойких материалов.
- Фундаментальная рама из гальванически оцинкованной стали с регулируемыми вибропоглощающими опорами для минимизации корпусного шума.
- Запорные вентили на стороне всасывания и напорной стороне каждого насоса.
- Обратные клапаны на напорной стороне.
- Датчики давления установлены на отводящих трубопроводах.
- Манометры доступны опционально на стороне всасывания и стандартно на стороне отводящего трубопровода.
- Защита от сухого хода доступна в качестве опции.
- Регулятор EC с корпусом IP54, включающий внутренний сетевой блок, микропроцессор и модули аналоговых и цифровых вводов/выводов.
- Рабочие колеса, секционные камеры и корпус насоса: Изготовлены из нержавеющей стали 1.4301/1.4404.
- Вал насоса: Из нержавеющей стали 1.4404.
- Уплотнение: EPDM (EP851) или FKM (Viton), в зависимости от выбора.
- Торцевое уплотнение: Из карбида вольфрама и углерода, обеспечивающее надежность и долговечность.
- Подшипники: Из карбида вольфрама, что гарантирует высокую производительность и долгий срок службы.
- Опора насоса: Изготовлена из алюминия, обеспечивающего легкость и устойчивость к коррозии.
Материалы одинарного насоса:
Тип установки повышения давления:
- Фундаментная рама: Гальванически оцинкованная с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума. Доступны другие исполнения по запросу.
- Система трубопроводов: Полная система из нержавеющей стали, адаптированная для подсоединения трубопроводов различных материалов, с размерами, рассчитанными в соответствии с гидравлической мощностью установки.
- Насосы: 2 или 3 параллельно подключенных насоса серии CH1-L (модели 2, 4, 6, 10, 16), все контактирующие с жидкостью компоненты из нержавеющей стали 1.4301/1.4404.
- Арматура: Каждый насос оснащен запорными клапанами на всасывающей и напорной стороне, а также обратным клапаном на напорной стороне.
- Мембранный напорный бак: Объемом 8 литров/PN 10, с мембраной из бутилкаучука на стороне конечного давления, оснащенный запорным шаровым краном, дренажом и проточной арматурой согласно DIN 4807.
- Датчик давления: Размах сигнала от 4 до 20 мА, расположен на стороне конечного давления для управления регулятором EC.
- Индикация давления: Осуществляется манометром (ø 63 мм) и дополнительной цифровой индикацией на ЖК-дисплее контроллера EC.
- Контроллер: Стандартное оснащение регулятором EC.
Комплект поставки:
- Предварительно собранная и протестированная на заводе установка, готовая к подключению.
- Инструкция по монтажу и эксплуатации включена.
Опции:
Доступны дополнительные сетевые коннекторы по запросу.
Расшифровка насоса
| Компонент | Описание |
| Марка | Wilo |
| Тип установки | Isar - Многоступенчатая установка повышения давления |
| Серия | MOD - Серия для коммерческих предприятий |
| Тип насоса | H - Установка повышения давления с горизонтальными насосами |
| Уровень продукции | 1 - Для входа в рынок (начальный уровень) |
| Количество насосов | 1 |
| Серия насосов | CH1-L |
| Номинальный объемный поток | 2 м³/ч |
| Количество ступеней насоса | 02 |
| Панель управления | EC - Easy Controller |
Технические характеристики
| Характеристика | Значение | Дополнительные опции |
| Электроподключение к 3-фазной сети | 400 В ± 10%, 50 Гц; 380/440 В ± 10%, 60 Гц | Также возможно подключение к 1-фазной сети 230 В, 50/60 Гц; другие исполнения по заказу |
| Макс. температура перекачиваемой жидкости | 50 °C | Опционально до 70 °C |
| Макс. температура окружающей среды | 40 °C | - |
| Рабочее давление | 10 бар | - |
| Входное давление | 6 бар | - |
| Номинальный диаметр для подсоединения со стороны конечного давления | R 2"/DN 100 | - |
| Номинальный диаметр для подсоединения со стороны подвода | R 2"/DN 100 | - |
| Класс защиты | IP54 | - |
| Предохранители | A, AC 3 со стороны сети | В соответствии с мощностью двигателя и предписаниями предприятия энергоснабжения |
| Допустимые перекачиваемые жидкости | Вода без абразивных и длинноволокнистых частиц, не оказывающая химического и механического воздействия на материалы | Другие жидкости по запросу |
| Примеры жидкостей | Охлаждающая вода, питьевая и технологическая вода | - |
