Преимущества Wilo Atmos GIGA-I
- Универсальное применение в различных условиях благодаря широкому выбору компонентов, таких как рабочие колеса, двигатели разных размеров и торцевые уплотнения, позволяющее работать с разными перекачиваемыми жидкостями и температурами
- Передовая гидравлика насоса и использование электродвигателей IE3/IE4 обеспечивают надежность и энергоэффективность в работе
- Продолжительный срок службы гарантирован благодаря коррозионно-стойкому катафорезному покрытию всех чугунных компонентов
- Целенаправленное отведение конденсата обеспечивается в системах кондиционирования и охлаждения
- Простота установки благодаря возможности фиксации насоса на опорные блоки для устойчивости
- Удобство в обслуживании и пользовании благодаря дизайну Back-Pull-Out и скользящим торцевым уплотнениям в виде картриджа для насосов большого размера
Свойства изделия
- Новейшие виды гидравлики
- Катафорезное покрытие всех литых компонентов
- Электродвигатель IE3/IE4
- Доступно множество насосов с раздельными характеристиками/двигателями меньшего размера
- Опциональный дизайн Back-Pull-Out, начиная от 37 кВт/4-полюсный
- Целенаправленный отвод конденсата. Рабочие колеса из серого чугуна, бронзы, нержавеющей стали
- Серийно выпускаемые опоры с резьбовыми отверстиями
Описание
Тип

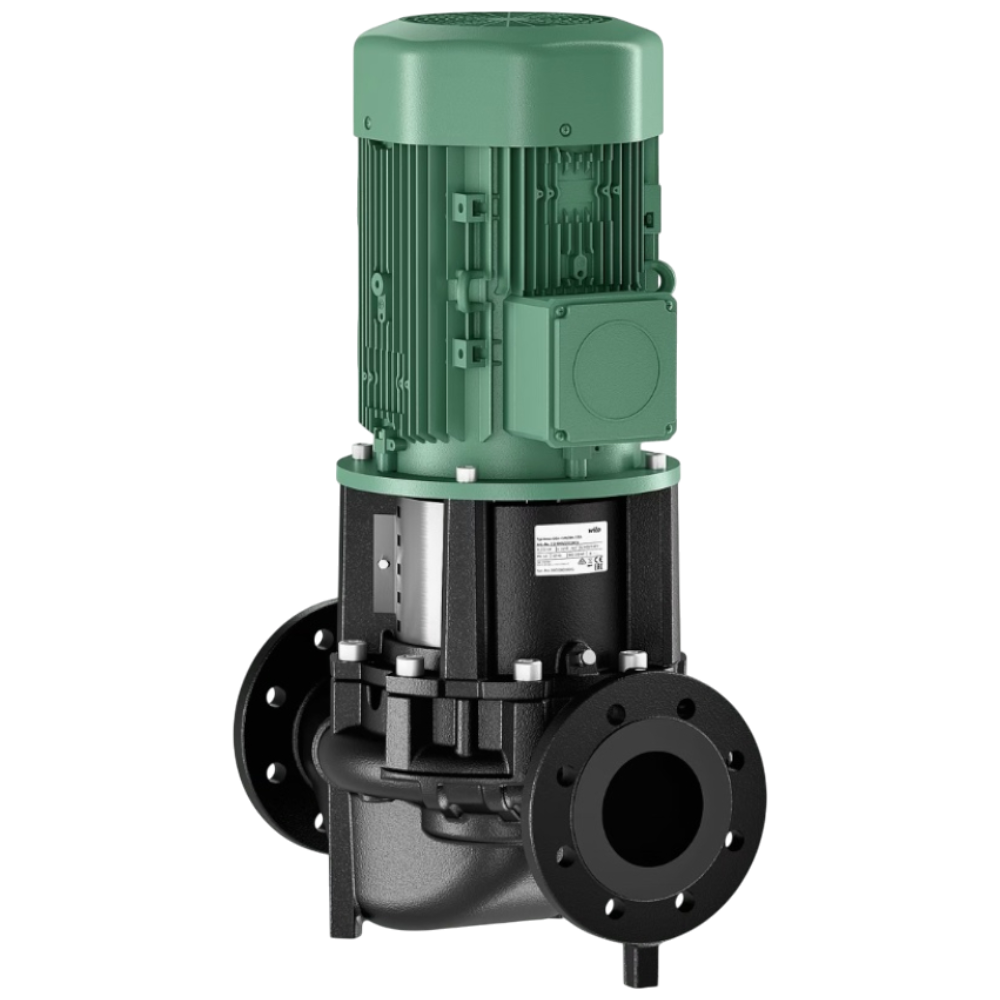

Инлайн-насос с сухим ротором, фланцевое соединение
Применение
Используется для перекачивания воды в системах отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах кондиционирования и охлаждения
Материалы
- Корпус насоса и фонарь: стандартное исполнение из EN-GJL-250
- Рабочее колесо: стандартное исполнение из EN-GJL-200, опционально из бронзы CuSn 10 или нержавеющей стали 1.4408
- Вал из стали 1.4122
- Торцевое уплотнение типа AQEGG, с возможностью выбора других типов по запросу
Особенности конструкции
- Торцевое уплотнение
- Фланцевое соединение со штуцером для замера давления R 1/8
- Фонарь
- Муфта
- Электродвигатель, соответствующий стандартам IEC
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
Опции
- Вариант …-L1 с рабочим колесом из бронзы (за отдельную плату)
- Вариант …-L4 с рабочим колесом из нержавеющей стали (за отдельную плату)
- Вариант ...-P6 с конструкцией «Back pull-out» и скользящим торцевым уплотнением в виде картриджа
- Вариант …-H1 с корпусом из чугуна с шаровидным графитом, по запросу
- Вариант …-P4 для максимального рабочего давления 25 бар, по запросу
- Другие варианты напряжения и частоты, а также варианты с допуском ATEX доступны по запросу
Расшифровка Atmos GIGA-I 40/160-5,5/2
| Параметр | Значение | Описание |
| Модель | Atmos GIGA-I 40/160-5,5/2 | |
| Тип | I | Насос Inline |
| Номинальный диаметр DN подсоединения | 40 | Диаметр подсоединения к трубопроводу |
| Номинальный диаметр рабочего колеса | 160 | |
| Номинальная мощность электродвигателя Р2 | 5,5 кВт | |
| Число полюсов | 2 |
Технические характеристики
| Характеристика | Значение | Дополнительная информация |
| Диапазон температур перекачиваемой жидкости | от -20 °C до +140 °C | |
| Макс. температура окружающей среды | 40 °C | |
| Торцевое уплотнение | Для подачи воды при Tmax. = +140 °C | До T ≤ +40 °C допускается примесь гликоля от 20 до 40 % объемной доли. Для водогликолевых смесей с долей гликоля > 40 до макс. 50 % и при температуре от > +40 до макс. +120 °C требуется альтернативное торцевое уплотнение. |
| Электроподключение к сети | 3~400 В, 50 Гц | Другие параметры по запросу |
| Класс защиты | IP55 | |
| Номинальный диаметр | от DN 32 до DN 250 | |
| Стандартное исполнение для рабочего давления | 13 бар (до +140 °C) / 16 бар (до +120 °C) |
