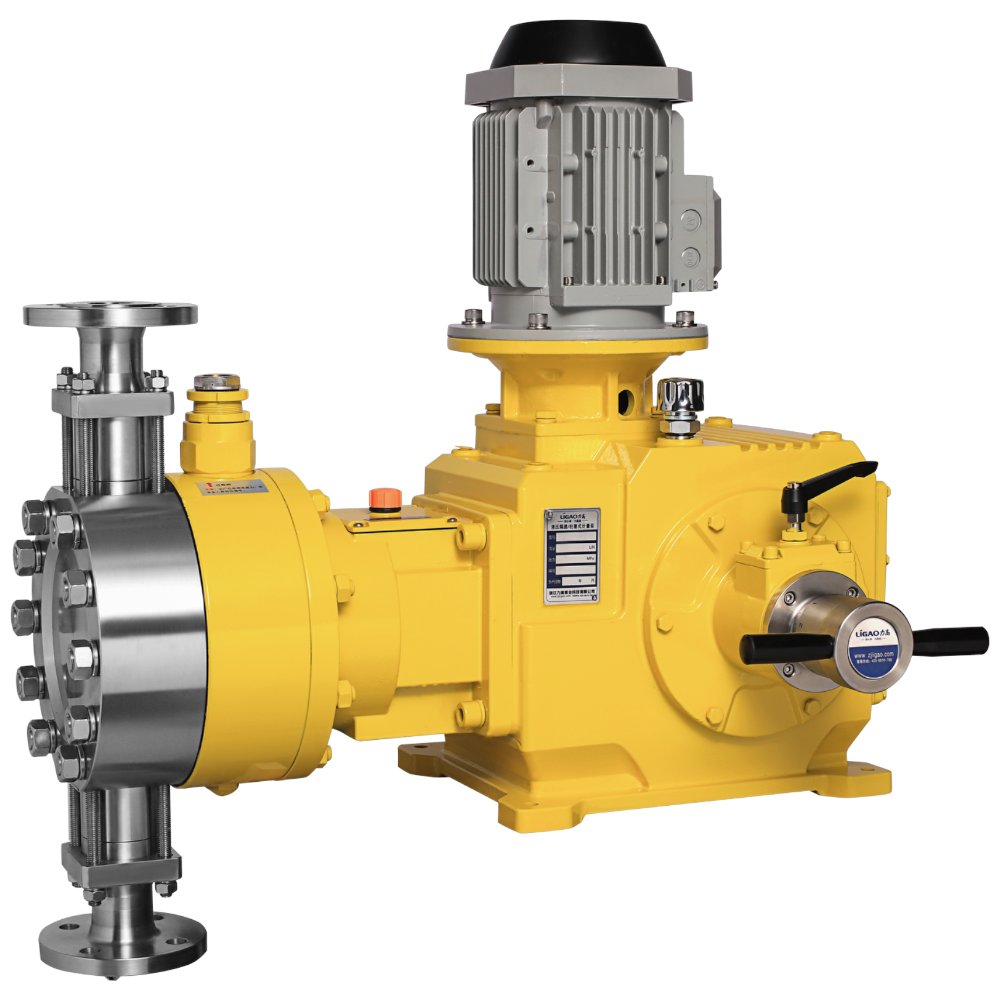

Ligao серии JYPD — гидравлический мембранный насос-дозатор для подачи 15–3350 л/ч при давлении до 700 бар. Конструкция предназначена для прецизионного дозирования агрессивных и опасных жидкостей с полной изоляцией рабочей среды от приводного механизма и поддержанием точности до ±1 %
Конструктивные особенности
Приводная часть построена на базе электродвигателя мощностью 0,75 кВт, червячной передачи и эксцентрикового механизма, преобразующего вращение в возвратно-поступательное движение плунжера. Усилие передаётся на гидравлическое масло, которое воздействует на мембрану, исключая прямой контакт перекачиваемой среды с механическими узлами
- Червячная передача с независимой опорой подшипников
- Эксцентриковый узел регулировки длины хода 0–100 %
- Гидравлический контур со стабилизацией давления масла
- Мембрана с ресурсом до 8000 часов
- Исполнение с двойной мембраной и датчиком контроля протечки
Линейная зависимость между перемещением регулировочного механизма и ходом плунжера обеспечивает предсказуемое изменение производительности без скачков и резонансных нагрузок
Эксплуатационные особенности
- Минимальный уровень шума за счёт сбалансированной кинематики
- Работа с токсичными и химически активными средами
- Автоматическая защита при превышении допустимого давления
- Комплектация обогревающими или охлаждающими кожухами
- Возможность установки цифрового блока управления
Принцип работы
После включения двигателя вращение через червячную передачу передаётся на эксцентрик, который перемещает плунжер. При обратном ходе давление в гидравлической камере снижается, мембрана прогибается и через всасывающий клапан жидкость заполняет рабочую полость. При прямом ходе давление масла возрастает, мембрана перемещается к нагнетательному каналу и среда вытесняется в трубопровод. Трёхходовой гидравлический клапан поддерживает необходимый уровень масла и исключает перегрузку мембранного узла
Области применения
- Химическая и нефтехимическая промышленность
- Системы дозирования реагентов в энергетике
- Процессы высокого давления с требованиями к герметичности
- Пищевые и фармацевтические линии подачи компонентов
- Автоматизированные технологические установки
JYPD применяют в схемах, где требуется гидравлический мембранный насос высокого давления с точной механической регулировкой, стабилизацией масляного контура и контролем целостности мембранного узла при длительной эксплуатации
