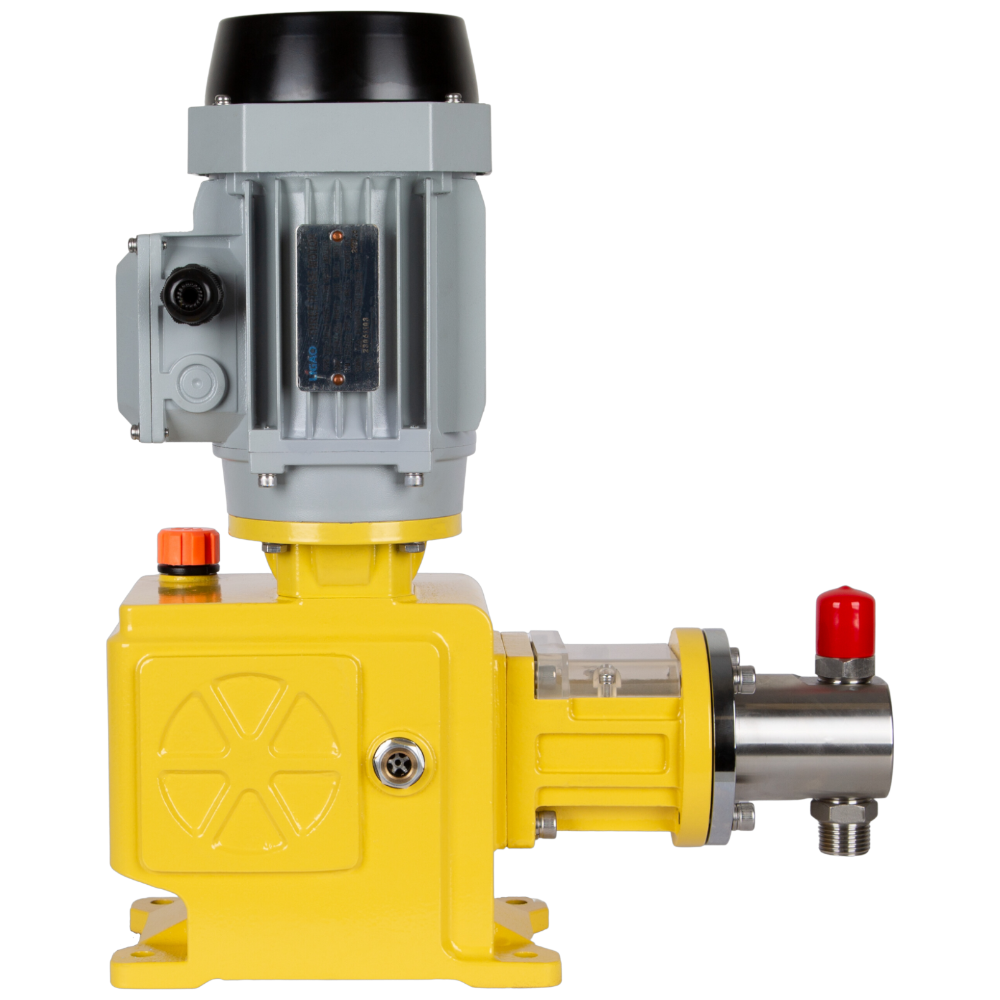

Ligao серии JPX — плунжерный дозирующий насос для точной подачи жидкостей в промышленных системах. Серия рассчитана на работу в технологических узлах, где требуется контролируемый расход и подача под высоким давлением с возможностью ручной или цифровой настройки режима
Конструктивные особенности
Основу конструкции составляет плунжерный гидравлический узел с клапанами всасывания и нагнетания, формирующий объёмную подачу на каждом рабочем ходе. Герметизация плунжера выполняется сальниковым уплотнением, которое регулируют по фактическим условиям, чтобы сохранить ресурс пары трения и удержание давления
- Плунжерный узел для работы при высоком давлении
- Клапаны всасывания и нагнетания для разделения фаз цикла
- Сальниковое уплотнение с регулировкой степени обжатия
- Механическая настройка подачи изменением хода плунжера
- Опция установки цифрового блока управления вместо ручного регулятора
Компоновка гидравлической части ориентирована на снижение утечек и сохранение повторяемости дозирования в длительном режиме, где важна стабильная работа уплотнения и корректная посадка клапанов
Эксплуатационные особенности
- Контроль утечки через сальник без избыточного натяжения для предотвращения перегрева
- Плавный ввод в режим с частичным повышением давления для приработки уплотнения
- Корректировка уплотнения небольшими шагами при появлении течи
- Фиксация положения регулятора после настройки для исключения самосброса
Принцип работы
При ходе плунжера назад в рабочей камере создаётся разрежение, открывается впускной клапан и жидкость поступает в полость. При ходе вперёд объём уменьшается, впускной клапан закрывается, открывается выпускной, и среда подаётся в напорную линию. Изменение длины хода позволяет задавать требуемый объём подачи, а калибровка по фактическому расходу уточняет настройку с учётом условий системы
Области применения
- Химические и нефтехимические процессы дозирования реагентов
- Фармацевтические линии ввода жидких компонентов
- Промышленные узлы подачи добавок в трубопроводные системы
- Технологические схемы с регулируемым расходом под давлением
JPX применяют в дозирующих узлах, где нужен плунжерный насос с регулируемой подачей и возможностью перехода на цифровое управление для автоматизации режима без изменения гидравлической схемы
