CNP серии ZW относятся к самовсасывающим центробежным насосам, предназначенным для работы с канализационными и дренажными средами, содержащими механические включения. Оборудование устанавливается вне приёмного резервуара и обеспечивает забор среды через всасывающий трубопровод без погружения насосного агрегата
Гидравлическая часть насосов серии ZW выполнена с учётом работы с жидкостями, содержащими твёрдые и волокнистые включения. Малозасоряющаяся конструкция проточной части снижает вероятность блокировки рабочего колеса, а наличие масляной камеры обеспечивает стабильную работу торцевого уплотнения при эксплуатации в дренажных и канализационных системах

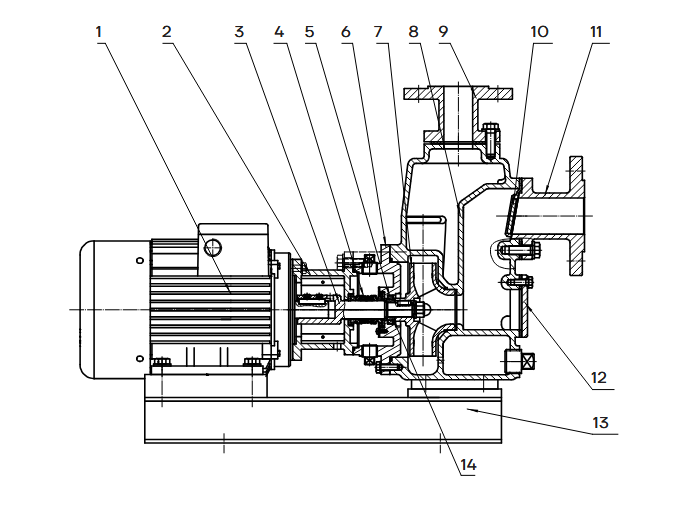

Конструкция насоса
- Двигатель
- Фланцевый адаптер
- Вал
- Торцевое уплотнение
- Каркасное сальниковое уплотнение (<5.5 кВт)
- Подшипник (>5.5 кВт)
- Крышка насоса
- Рабочее колесо
- Корпус насоса
- Напорный патрубок
- Входной клапан
- Входной патрубок
- Торцевая крышка
- Основание
- Манжета
Такая компоновка обеспечивает устойчивую работу оборудования при размещении вне источника жидкости и упрощает доступ к основным узлам
Перекачиваемые жидкости
Насосы серии ZW предназначены для работы с жидкостями, содержащими взвешенные частицы в допустимых пределах
В качестве рабочей среды используются дождевые и дренажные воды, городские и промышленные сточные жидкости, а также производственные стоки при соблюдении требований к плотности, температуре и химическому составу
Основные преимущества и особенности конструкции
Конструкция насосов серии ZW ориентирована на применение оборудования в системах отвода жидкости с необходимостью самовсасывания и размещения вне приёмной зоны
- Самовсасывающая одноступенчатая центробежная схема
- Малозасоряющаяся проточная часть
- Масляная камера для защиты торцевого уплотнения
- Поверхностное исполнение с установкой вне резервуара
- Стандартный асинхронный электродвигатель
Такие особенности позволяют эксплуатировать насос в условиях ограниченного доступа к приёмной жидкости и снижает трудоёмкость обслуживания
Область применения насосов CNP серии ZW
Канализационные системы
Перекачивание сточных вод в коммунальной инфраструктуре
Дренажные системы
Удаление дождевых и строительных вод с объектов
Очистные сооружения
Подача стоков на этапы очистки
Промышленные предприятия
Перекачивание производственных жидкостей с включениями
Инженерные системы
Работа в системах отвода и транспортировки загрязнённых сред
Серия ZW применяется в установках, где требуется самовсасывающая подача жидкости при размещении оборудования вне приёмной зоны и сохранение работоспособности при наличии включений
