CNP серии VTC относятся к вертикальным насосам турбинного типа с колонной конструкцией и сухой установкой электродвигателя, применяемым для подачи воды из открытых источников и резервуаров в промышленных и энергетических системах
Гидравлическая часть располагается ниже уровня жидкости и выполнена в виде каскада рабочих ступеней с направляющими аппаратами. Привод передаёт вращение через вертикальный вал, соединяющий погружную часть с двигателем, установленным над площадкой монтажа

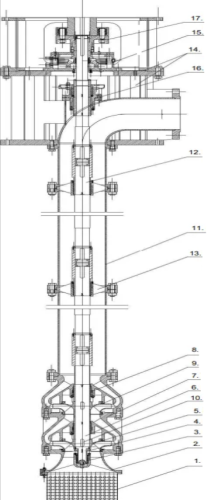

Конструкция насоса
- Электродвигатель
- Муфта
- Вертикальный вал
- Колонна насоса
- Рабочие колёса
- Направляющие аппараты
- Подшипниковые узлы
- Напорный патрубок
Колонная конструкция обеспечивает согласованную работу приводного узла и гидравлической части при эксплуатации
Перекачиваемые жидкости
Насосы серии VTC предназначены для перекачивания чистой, технической, морской и неочищенной воды при соблюдении допустимых параметров эксплуатации
Допускается работа с охлаждающей водой и технологическими жидкостями при условии соответствия материалов насоса характеристикам среды
Основные преимущества и особенности конструкции
Конструкция насосов серии VTC ориентирована на эксплуатацию в системах водозабора и технологических установках с выносным размещением привода
- Вертикальное исполнение турбинного типа
- Каскадное расположение рабочих ступеней
- Передача вращения от электродвигателя через вертикальный вал
- Секционная колонна с промежуточными опорами
- Установка электродвигателя вне зоны контакта с рабочей средой
Размещение привода вне жидкости обеспечивает доступ к обслуживаемым узлам без демонтажа колонны
Область применения насосов CNP серии VTC
Технологические процессы
Обеспечение подачи воды и технологических сред в производственных процессах
Циркуляция воды
Работа в контурах циркуляции охлаждающей и технологической воды
Охлаждение оборудования
Обеспечение охлаждающих контуров промышленного и энергетического оборудования
Системы кондиционирования
Обеспечение циркуляции воды в климатических установках
Пожаротушение
Подача воды в противопожарных системах
Шлакосмывные системы
Удаление и транспортировка продуктов сгорания в энергетических установках
Серия VTC применяется при организации водозабора и в технологических линиях, где требуется подача воды из открытых источников при вертикальной установке насосного оборудования и выносном размещении привода
