CNP серии VMHP относятся к горизонтальным многоступенчатым насосным установкам высокого давления, выполненные в виде последовательно соединённых насосов и применяемые в системах с повышенными требованиями к напору
Формирование давления осуществляется за счёт каскадного соединения ступеней, что позволяет получать высокие значения напора без увеличения частоты вращения. Горизонтальное исполнение обеспечивает размещение оборудования на раме и удобную интеграцию в технологические линии

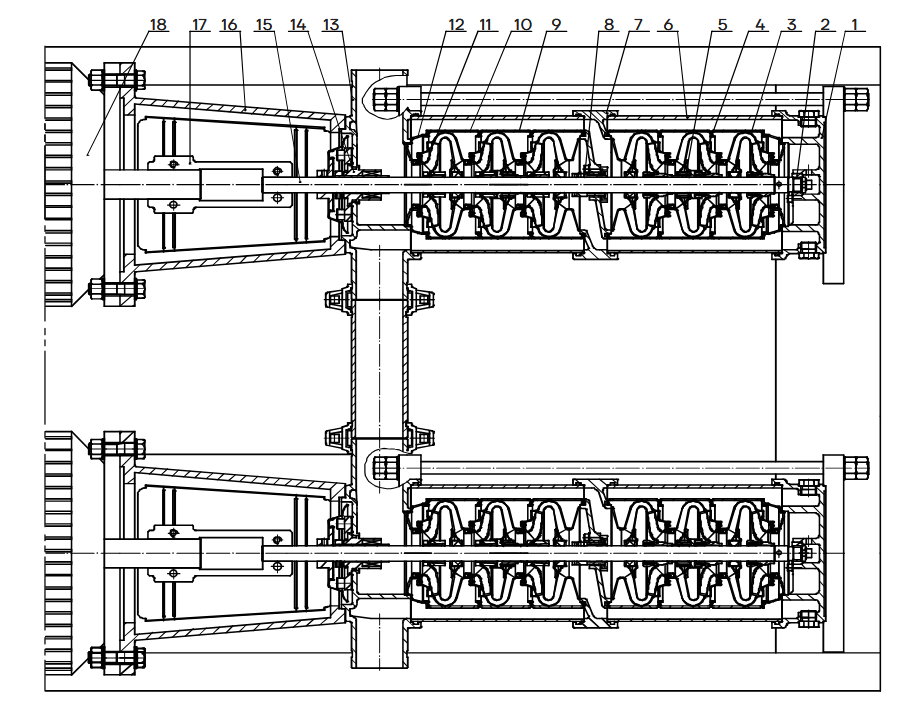

Конструкция насоса
- Основание
- Нижний подшипник
- Камера
- Рабочее колесо
- Промежуточный подшипник
- Внешний корпус
- Обменная камера
- Подшипник обменной камеры
- Опорная обратная камера
- Обратная камера
- Обратное рабочее колесо
- Индуктор
- Всасывающая и напорная камеры
- Торцевое уплотнение
- Вал
- Фонарь электродвигателя
- Муфта
- Электродвигатель
Каскадная схема распределяет нагрузку между ступенями и поддерживает стабильные параметры работы при высоком давлении
Перекачиваемые жидкости
Насосы серии VMHP рассчитаны на работу с жидкостями без абразивных включений и с низкой вязкостью
В качестве рабочей среды используются чистая вода, подготовленная техническая вода и технологические жидкости, совместимые с материалами проточной части
Основные преимущества и особенности конструкции
Серия VMHP предназначена для стационарных установок, где требуется получение высокого давления при фиксированной компоновке оборудования
- Горизонтальное исполнение насосной установки
- Каскадное соединение ступеней
- Формирование высокого давления без увеличения частоты вращения
- Исполнение на раме для стационарного размещения
- Торцевые уплотнения вала
Распределение нагрузки между ступенями поддерживает стабильность рабочих параметров в расчетном режиме
Область применения насосов CNP серии VMHP
Установки водоподготовки
Работа в системах очистки и подготовки воды
Промышленные технологические линии
Подача жидкости под высоким давлением в производственных процессах
Системы с повышенными требованиями к напору
Использование в установках, где требуется высокий уровень давления
Инженерные комплексы
Эксплуатация в составе стационарных насосных узлов
Серия VMHP используется в стационарных установках с каскадной схемой, где требуется стабильное давление при заданных параметрах работы
