CNP серии SP относятся к самовсасывающим одноступенчатым центробежным насосам поверхностного исполнения, применяемым для перекачивания сточных вод в коммунальных и промышленных системах. Конструкция предусматривает размещение оборудования вне приёмного резервуара с забором жидкости через всасывающий трубопровод
Полуоткрытое рабочее колесо и конструкция проточной части обеспечивают стабильную подачу жидкости при наличии механических примесей и в условиях переменных режимов эксплуатации

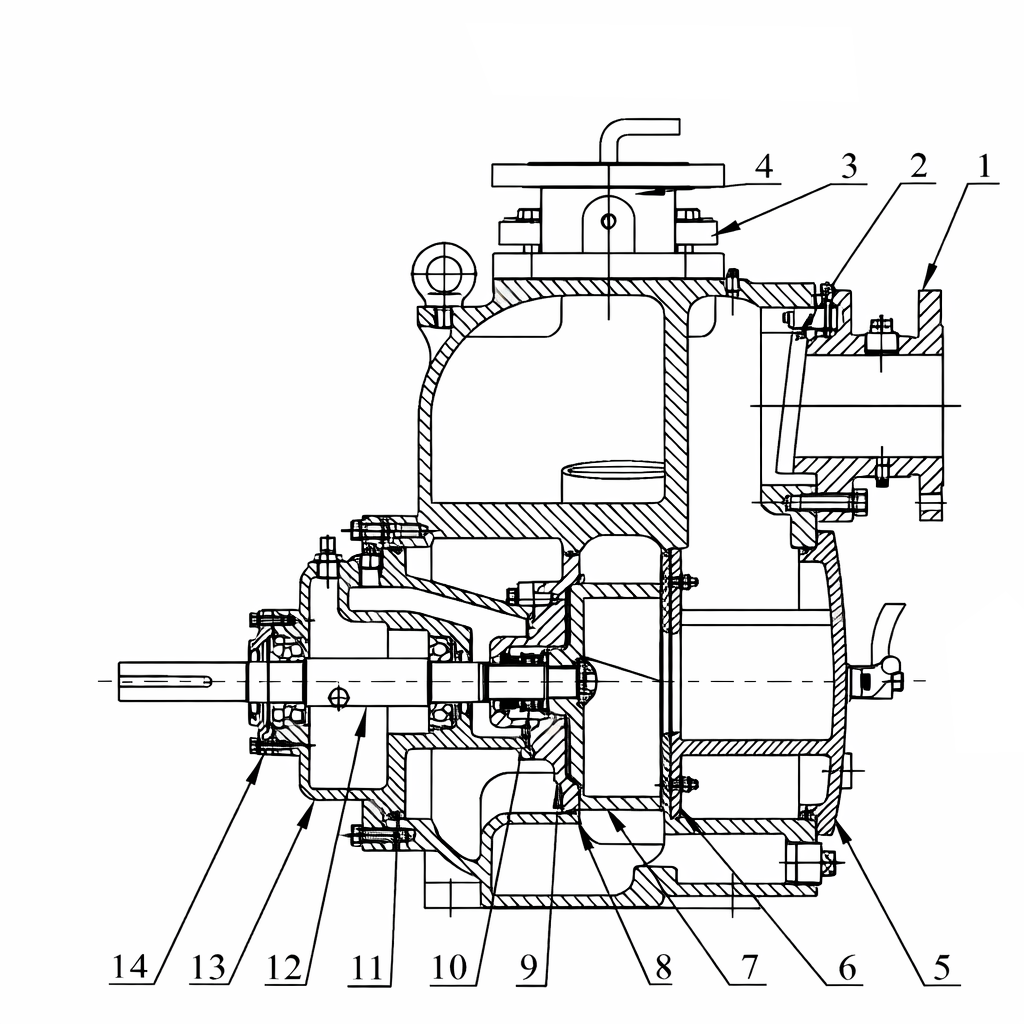

Конструкция насоса
- Патрубок всасывающий
- Клапан обратный
- Крышка заливного отверстия
- Патрубок напорный
- Крышка
- Плита уплотняющая
- Колесо рабочее
- Проточная часть
- Крышка колеса рабочего
- Уплотнение механическое
- Кольцо уплотнительное
- Вал
- Корпус подшипника
- Крышка подшипника
Такая компоновка снижает влияние условий монтажа на работу насоса и обеспечивает стабильные гидравлические параметры
Перекачиваемые жидкости
Насосы серии SP предназначены для работы с жидкостями, содержащими взвешенные частицы
В качестве рабочей среды допускаются дождевые и сточные воды, дренажные жидкости, а также промышленные стоки при соблюдении параметров эксплуатации
Основные преимущества и особенности конструкции
Конструкция насосов оптимизирована для перекачивания сточных вод за счёт увеличенных проходных сечений и адаптированной геометрии проточной части
- Самовсасывающая одноступенчатая центробежная схема
- Полуоткрытое рабочее колесо
- Пропуск твёрдых включений значительного размера
- Поверхностная установка оборудования
- Исполнение с муфтовым или ременным приводом
Такая конструкция обеспечивает стабильную работу оборудования при эксплуатации в загрязнённых средах
Область применения насосов CNP серии SP
Канализационные насосные станции
Перекачивание сточных вод в системах коммунальной инфраструктуры
Дренажные системы
Удаление дождевых и грунтовых вод на строительных и городских объектах
Промышленные предприятия
Транспортирование технологических стоков в производственных процессах
Очистные сооружения
Работа в системах сбора и подачи сточных вод на очистку
Насосы серии SP используются в системах водоотведения, где требуется надёжная работа оборудования при переменных гидравлических режимах и возможность размещения насоса вне зоны перекачиваемой среды
