CNP серии SHP относятся к погружным дренажным и канализационным насосам, предназначенным для перекачивания сточных и загрязнённых жидкостей в системах водоотведения. Оборудование рассчитано на работу в полностью погружённом состоянии и применяется в установках, где требуется надёжная работа при наличии механических и волокнистых включений
Гидравлическая часть насосов серии SHP выполнена с применением свободно-вихревых или канальных рабочих колёс, что обеспечивает прохождение крупных включений без блокировки проточной части. Электродвигатель герметично изолирован и дополнен системой двойного торцевого уплотнения с масляной камерой, что снижает риск попадания жидкости во внутренние полости и поддерживает стабильный режим работы

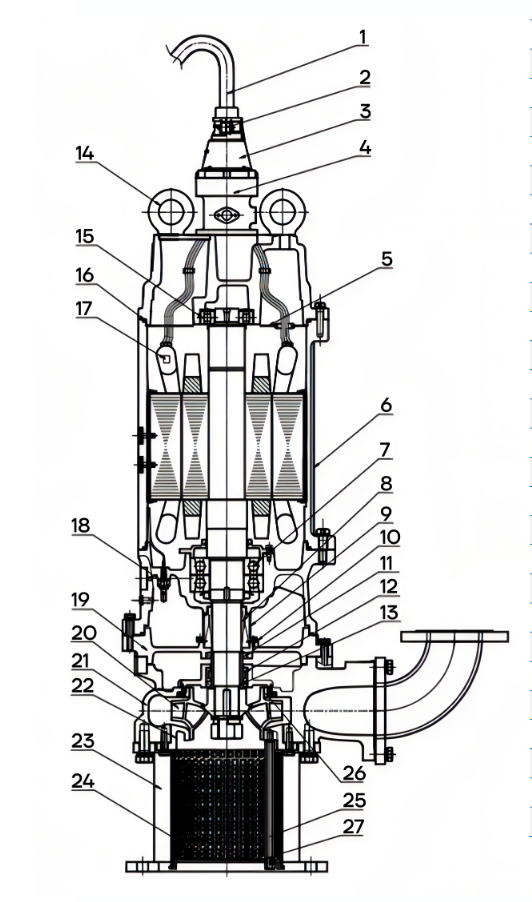

Конструкция насоса
- Кабель
- Фиксирующий блок
- Кабельный зажим
- Кабельный переход
- Пластина
- Электродвигатель
- Нижний подшипник
- Торцевое уплотнение
- Маслоподъемник
- Прижимная пластина
- Уплотнительное кольцо
- Втулка вала (U-образная)
- Втулка
- Рым-болт
- Верхний подшипник
- Уплотнительное кольцо (O-ring)
- Датчик температуры
- Датчик протечки
- Верхняя крышка
- Рабочее колесо
- Корпус насоса
- Крышка всасывания
- Кронштейн
- Фильтр
- Шпилька
- Износное кольцо (кроме 22–37 кВт)
- Опорная плита
Такая компоновка обеспечивает защиту внутренних узлов и стабильную работу оборудования при эксплуатации в приёмных резервуарах и колодцах
Перекачиваемые жидкости
Насосы серии SHP предназначены для работы с жидкостями, содержащими механические и органические включения различного размера
В качестве рабочей среды используются сточные и фекальные воды, дренажные и ливневые стоки, а также промышленные жидкости без агрессивных химических компонентов
Основные преимущества и особенности конструкции
Насосы серии SHP ориентированы на эксплуатацию в системах отвода жидкости с повышенной нагрузкой на проточную часть и элементы уплотнения
- Погружное исполнение с герметичным электродвигателем IP68
- Свободно-вихревое или канальное рабочее колесо
- Двойное торцевое уплотнение с масляной камерой
- Чугунное исполнение корпуса и гидравлической части
- Встроенная тепловая защита двигателя
- Исполнение с поплавковым выключателем в зависимости от модели
Такая конструкция позволяет эксплуатировать оборудование в условиях повышенной нагрузки без нарушения работоспособности узлов
Область применения насосов CNP серии SHP
Канализационные насосные станции
Перекачивание сточных вод в коммунальных системах
Дренажные системы
Удаление дождевых и грунтовых вод с объектов различного назначения
Очистные сооружения
Подача стоков на этапы обработки и очистки
Промышленные объекты
Перекачивание производственных сточных жидкостей
Строительные площадки
Временное водоотведение и дренаж котлованов
Сельскохозяйственные системы
Удаление сточных и дренажных вод на аграрных объектах
Серия SHP применяется в установках перекачки загрязнённых жидкостей, где требуется повышенная защита узлов и стабильная работа оборудования при наличии крупных включений
