CNP серии CDMF относятся к вертикальным многоступенчатым центробежным насосам, предназначенным для перемещения воды и технологических жидкостей в инженерных и производственных системах. Последовательное расположение гидравлических ступеней позволяет формировать высокий напор при компактной компоновке оборудования, что упрощает размещение насосов в составе насосных станций и технологических установок
Проточная часть насосов серии CDMF полностью изготовлена из нержавеющей стали. Рабочие колёса и направляющие аппараты выполняются методом штамповки с последующей автоматизированной сваркой, что обеспечивает точную геометрию гидравлической части и стабильные характеристики потока. Такое конструктивное исполнение позволяет использовать насосы в системах, где требуется повышенная коррозионная стойкость материалов

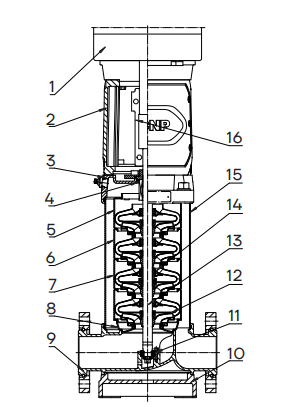

Конструкция насоса
- Электродвигатель
- Фланцевый адаптер
- Крышка
- Торцевое уплотнение
- Верхний диффузор
- Диффузор
- Опорный диффузор
- Индуктор
- Корпус
- Основание
- Подшипник
- Рабочее колесо
- Вал
- Втулка
- Цилиндр
- Муфта
Вертикальная компоновка и многоступенчатая гидравлическая схема позволяют формировать требуемый уровень давления и обеспечивают устойчивую работу оборудования в составе трубопроводных систем
Перекачиваемые жидкости
Насосы серии CDMF предназначены для перекачивания чистых жидкостей и технологических сред, совместимых с нержавеющей сталью. Рабочая среда не должна содержать абразивных твёрдых включений и волокнистых примесей
В качестве рабочей среды может использоваться чистая вода, вода в установках водоочистки и водоподготовки, а также технологические жидкости и слабокоррозионные растворы
Основные преимущества и особенности конструкции
Конструктивные решения серии CDMF ориентированы на работу оборудования в системах с повышенными требованиями к коррозионной стойкости материалов
- Полностью нержавеющая проточная часть
- Многоступенчатая гидравлическая схема формирования давления
- Рабочие колёса и направляющие аппараты из штампованной нержавеющей стали
- Картриджное торцевое уплотнение с возможностью быстрой замены
- Жёсткое основание и защитный кожух муфты
- Энергоэффективные электродвигатели класса IE3
Использование нержавеющих материалов расширяет область применения насосов при работе с технологическими жидкостями и средами с повышенной химической активностью
Область применения насосов CNP серии CDMF
Промышленные системы водоснабжения
Подача воды и технологических жидкостей в производственных системах
Установки водоподготовки
Эксплуатация в системах фильтрации, очистки и подготовки воды
Технологические процессы
Перемещение жидкостей в производственных установках и технологическом оборудовании
Станции повышения давления
Поддержание требуемого давления воды в трубопроводных сетях
Циркуляционные контуры
Работа в системах циркуляции воды и технологических жидкостей
Насосы серии CDMF применяются в инженерных и промышленных системах, где требуется формирование высокого напора и повышенная коррозионная стойкость оборудования при работе с водой и технологическими жидкостями
