CNP серии CDM относятся к вертикальным многоступенчатым центробежным насосам, предназначенным для перемещения воды и технологических жидкостей в инженерных и производственных системах. Последовательное расположение гидравлических ступеней позволяет формировать значительный напор при компактной компоновке оборудования, что упрощает размещение насосов в составе насосных станций и технологических установок
Гидравлическая часть насосов изготовлена из нержавеющей стали. Рабочие колёса и направляющие аппараты формируются методом штамповки с последующей автоматизированной сваркой, что обеспечивает точную геометрию проточной части и стабильные характеристики потока при длительной эксплуатации оборудования

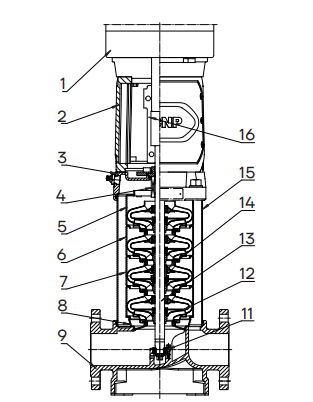

Конструкция насоса
- Электродвигатель
- Фланцевый адаптер
- Крышка
- Торцевое уплотнение
- Верхний диффузор
- Диффузор
- Опорный диффузор
- Индуктор
- Корпус
- Основание
- Подшипник
- Рабочее колесо
- Вал
- Втулка
- Цилиндр
- Муфта
Компоновка насоса рассчитана на работу в составе трубопроводных систем, где требуется устойчивый режим подачи и поддержание параметров давления
Перекачиваемые жидкости
Насосы серии CDM предназначены для перекачивания чистых невзрывоопасных жидкостей без абразивных и волокнистых включений. Рабочая среда должна быть химически совместима с материалами проточной части оборудования
Наиболее типичной рабочей средой является вода и технологические жидкости, применяемые в инженерных и производственных системах
Основные преимущества и особенности конструкции
Конструктивные решения серии CDM направлены на обеспечение надёжной и устойчивой работы насосов в составе инженерных установок
- Многоступенчатая гидравлическая схема формирования давления
- Проточная часть из коррозионностойкой нержавеющей стали
- Картриджное торцевое уплотнение с возможностью быстрой замены
- Жёсткое литое основание
- Энергоэффективные электродвигатели класса IE3
Сочетание многоступенчатой гидравлики и коррозионностойких материалов позволяет применять оборудование в установках, где требуется стабильная работа насосов при различных режимах эксплуатации
Область применения насосов CNP серии CDM
Станции повышения давления
Поддержание требуемого давления воды в трубопроводных сетях зданий и сооружений
Инженерные системы зданий
Работа в контурах отопления, охлаждения и циркуляции жидкости
Промышленные системы водоснабжения
Подача воды и технологических жидкостей в производственных процессах
Установки водоподготовки
Эксплуатация в системах фильтрации и подготовки воды
Технологические установки
Перемещение рабочих жидкостей в промышленном оборудовании
Насосы серии CDM применяются в инженерных и промышленных системах, где требуется формирование высокого напора при работе с чистыми жидкостями и стабильная эксплуатация оборудования в составе трубопроводных установок
