Неисправности циркуляционных насосов Grundfos MAGNA3: причины, диагностика и ошибки эксплуатации

В практике эксплуатации систем отопления термин «неисправность насоса» чаще всего используется как универсальное объяснение любых проблем с циркуляцией. При этом реальные причины отказов циркуляционных насосов в большинстве случаев лежат за пределами заводских дефектов. Современные серии Grundfos MAGNA3 представляют собой технически сложные устройства с электронным управлением, встроенными датчиками и адаптивными режимами работы. Именно эта сложность нередко становится источником ошибок — как на этапе монтажа, так и в процессе эксплуатации

Без анализа этих факторов диагностика и ремонт легко превращаются в бессистемную замену узлов, которая не устраняет первопричину и не приводит к стабильному функционированию отопительной системы в целом

Почему особенности MAGNA3 напрямую связаны с неисправностями

Циркуляционные агрегаты серии MAGNA3 разработаны для эксплуатации в системах с переменным расходом, где требуется автоматическая адаптация напора к текущему гидравлическому состоянию сети. В отличие от классических нерегулируемых насосов, MAGNA3 постоянно изменяет рабочие параметры, ориентируясь на сигналы встроенных датчиков и выбранный режим управления. Это позволяет существенно снизить энергопотребление, но одновременно предъявляет повышенные требования к корректности настройки, подбору и эксплуатации

В инженерной практике именно несоответствие фактической гидравлической схемы тем условиям, под которые рассчитана конкретная модель, становится одной из основных причин появления симптомов неисправности. Агрегат продолжает работать, но возникают осложнения: появляются шумы, нестабильный расход, периодические остановки или аварийные сигналы. Формально устройство исправно, однако условия его эксплуатации далеки от нормальных, что и провоцирует «ложные» неисправности циркуляционного насоса для отопления

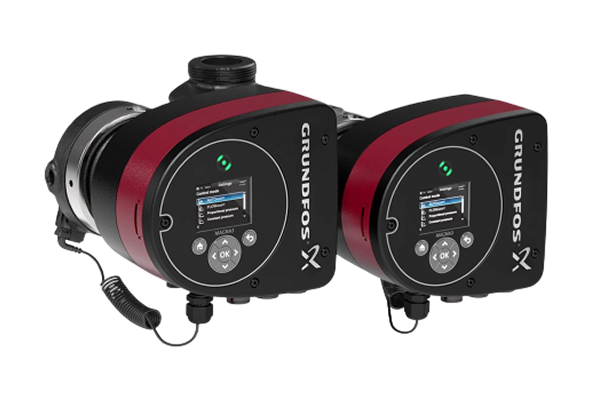

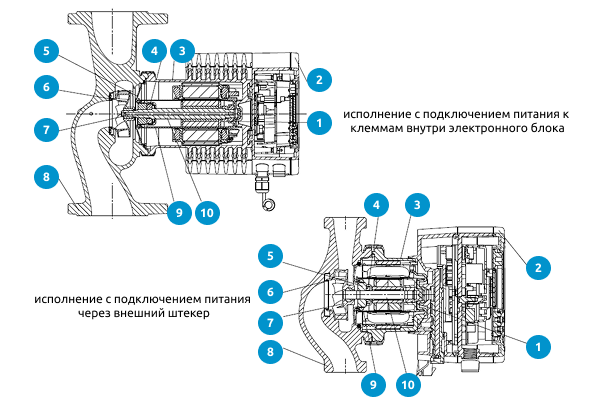

Конструкция MAGNA3 как фактор риска при неправильной эксплуатации

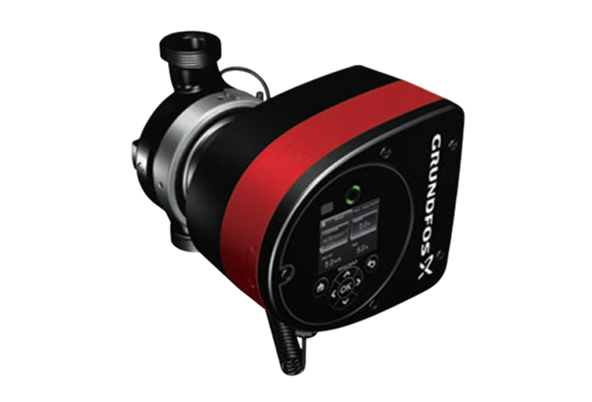

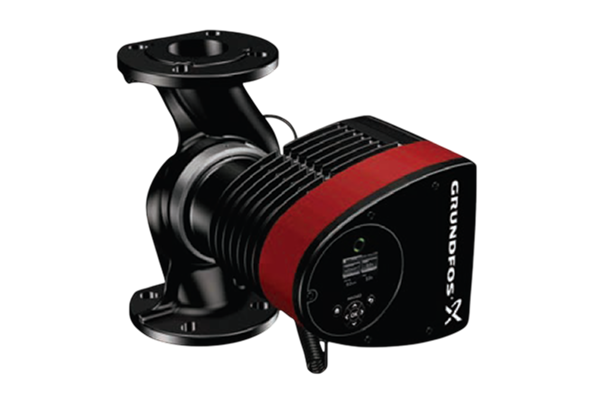

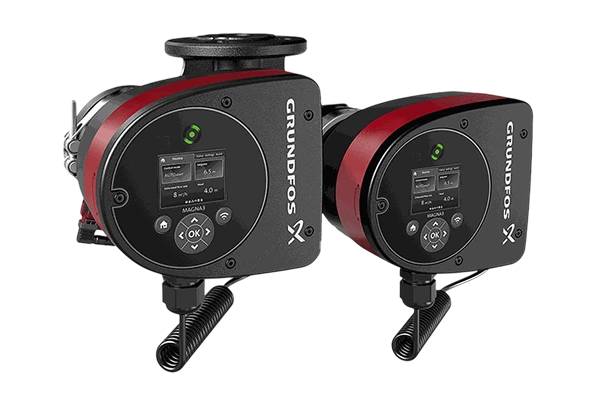

Конструктивно серия Grundfos MAGNA3 представляет собой интегрированный агрегат, в котором гидравлическая часть, электродвигатель и электронный блок управления образуют единый функциональный узел. Встроенные датчики позволяют оценивать рабочие параметры в зоне установки и реализовывать алгоритмы регулирования — по давлению, расходу, температуре и перепаду температур ΔT при наличии внешнего датчика

При эксплуатации в системах с загрязнённым теплоносителем, наличием твёрдых включений или нарушением требований к минимальному давлению на входе агрегат может формально оставаться работоспособным, но постепенно переходить в режимы, которые пользователем воспринимаются как признаки поломки. Электронный блок фиксирует отклонения параметров, снижает частоту вращения или формирует предупреждения, которые нередко игнорируются до момента аварийной остановки

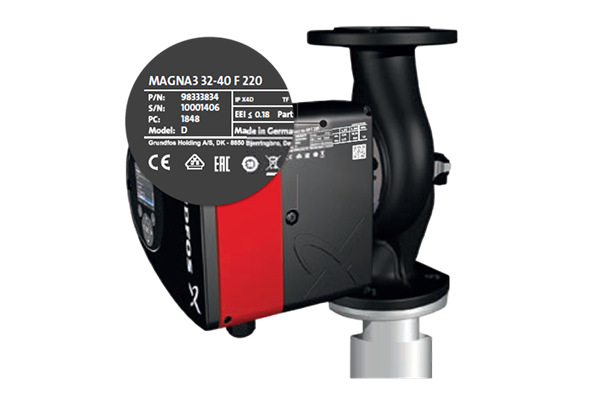

Условное типовое обозначение MAGNA3 и ошибки подбора, ведущие к неисправностям

Маркировка MAGNA3 содержит информацию о типоразмере, присоединительных параметрах и рабочих характеристиках. На практике неправильная интерпретация этих обозначений становится причиной неверного выбора, изначально не соответствующего гидравлическим требованиям системы отопления

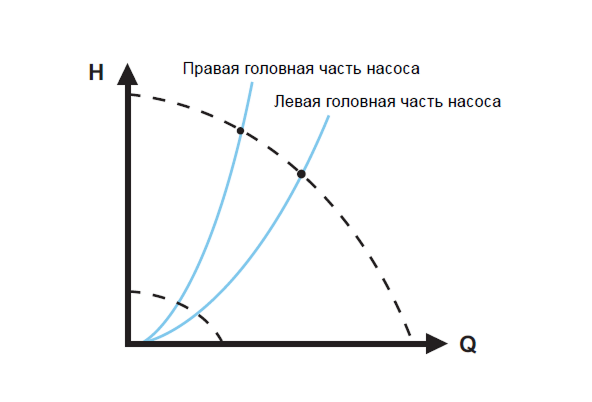

Подобные симптомы пользователь нередко воспринимает как повреждение отопительного оборудования. По факту оборудование остаётся технически исправным и лишь пытается адаптироваться к условиям эксплуатации, для которых оно изначально не было рассчитано. Отдельного внимания заслуживает функционирование при закрытой задвижке. Конструктивно MAGNA3 допускает кратковременную и даже длительную эксплуатацию в таком режиме без механических повреждений

Однако при этом возрастает тепловая и электрическая нагрузка на электронный блок. Если подобный режим становится постоянным, существенно повышается риск отказов электроники и появления аварийных сигналов, которые часто ошибочно трактуются как поломка циркуляционного насоса

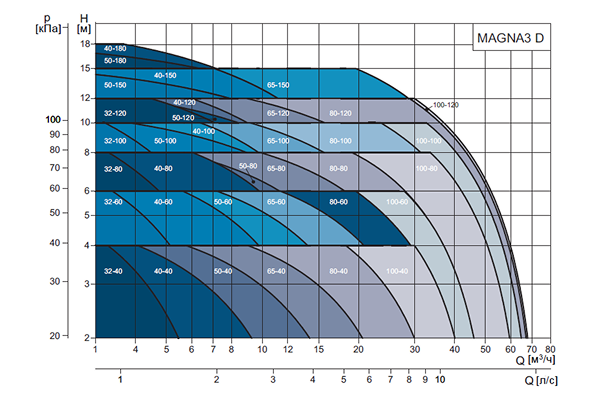

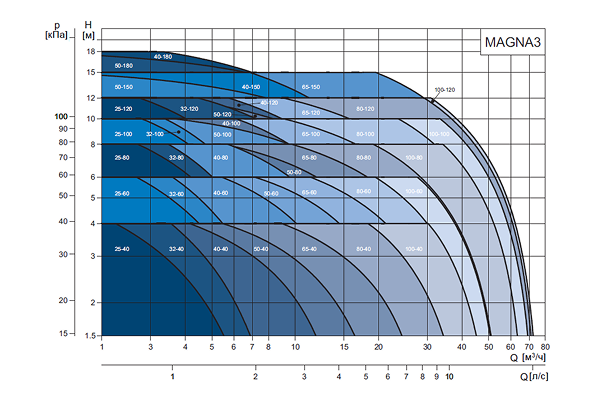

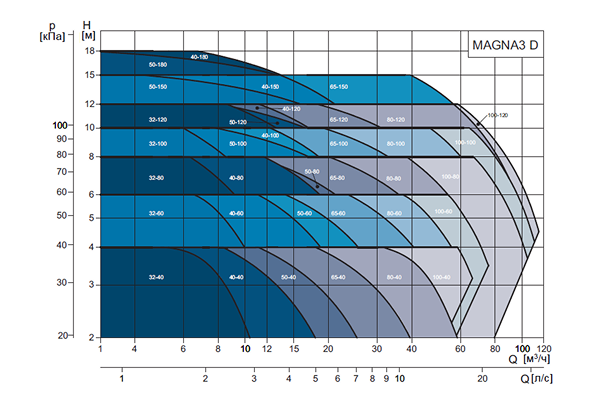

Подбор циркуляционного насоса как основа предотвращения неисправностей

Подбор циркуляционного насоса для системы отопления должен выполняться с учётом не только расчётного расхода и напора, но и характера изменения нагрузки в отопительный период. Ошибкой является ориентирование исключительно на максимальные значения без анализа режимов частичной нагрузки, которые в реальных условиях эксплуатации занимают большую часть времени

Такие ошибки подбора проявляются не сразу. В первые месяцы эксплуатации связка «насос — система» может работать без явных проблем, однако со временем появляются жалобы на нестабильную температуру, шум в трубопроводах или «самопроизвольные» изменения режима работы оборудования. Эти проявления напрямую связаны с тем, что насос изначально выбран вне оптимального диапазона применения

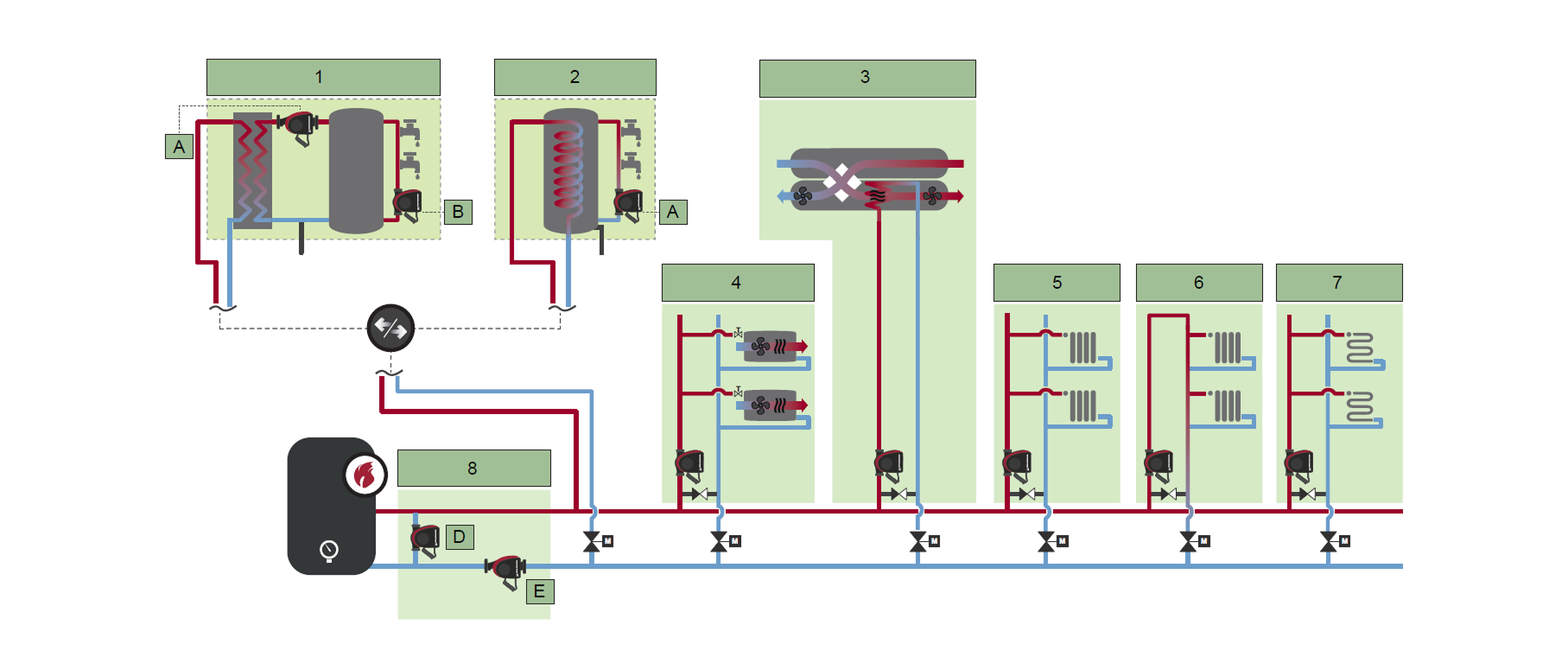

Применение MAGNA3 в гидравлических системах и типовые эксплуатационные риски

MAGNA3 применяются в широком спектре гидравлических систем: отоплении, охлаждении, кондиционировании, ГВС, тепловых насосах и солнечных контурах. Несмотря на универсальность, каждое направление предъявляет свои требования к режимам функционирования и условиям эксплуатации

В системах отопления с несколькими контурами оборудование часто работает в условиях постоянно изменяющегося гидравлического сопротивления. При некорректной балансировке контуров или отсутствии автоматических регуляторов расхода насос получает искажённую картину нагрузки, что приводит к некорректной реализации адаптивных режимов и формированию признаков неисправности, связанных не с самим оборудованием, а с гидравликой системы

В горячем водоснабжении особое значение имеет материал корпуса и температурный режим. Использование моделей с корпусом, не предназначенным для ГВС, приводит к ускоренной коррозии и загрязнению внутренних полостей. Эти процессы нередко становятся причиной ухудшения работы датчиков и появления ложных аварийных сигналов, ошибочно принимаемых за неисправности насосов Grundfos MAGNA3

Режимы работы MAGNA3 и их влияние на надёжность

Режимы работы MAGNA3 определяют базовое состояние насоса — нормальная работа, останов, минимальная или максимальная характеристика. Ошибки в выборе режима часто становятся отправной точкой для дальнейших проблем в эксплуатации

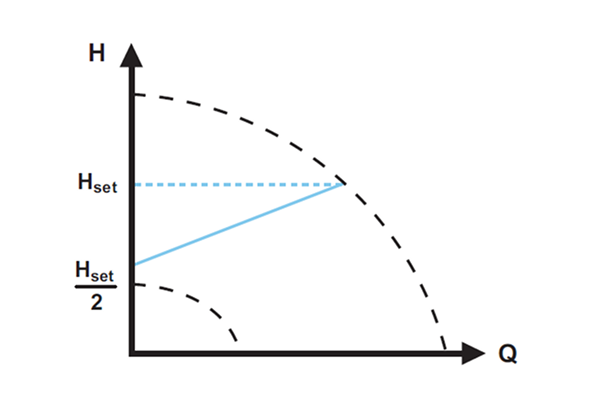

Режимы управления MAGNA3 как источник типовых неисправностей

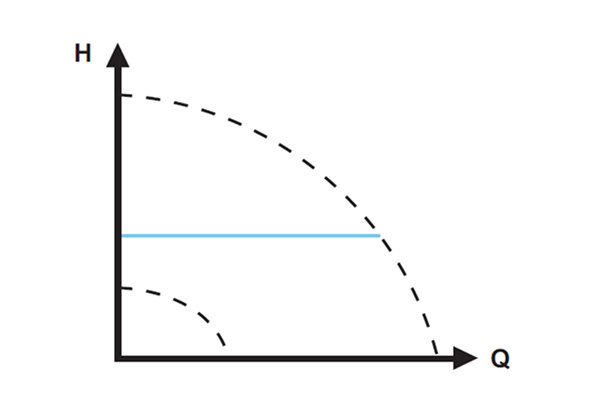

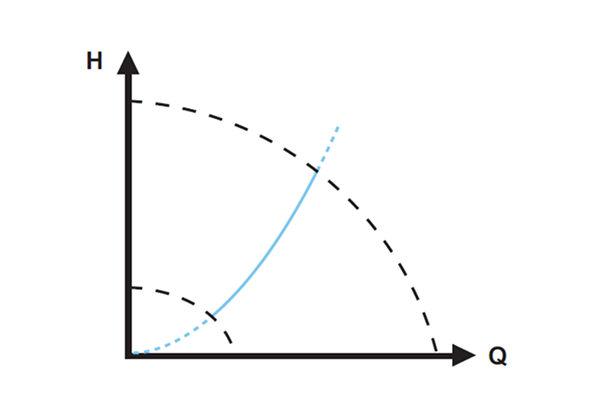

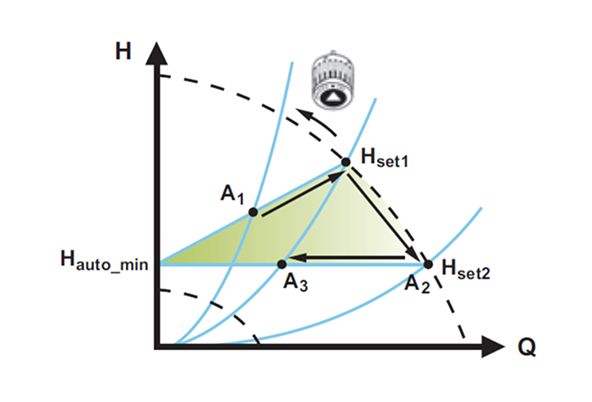

Режимы управления в оборудовании MAGNA3 являются одним из ключевых факторов, влияющих на стабильность функционирования и корректное поведение системы. В зависимости от условий эксплуатации насос может работать в следующих режимах:

Каждый из этих режимов рассчитан на конкретные гидравлические и эксплуатационные условия, и их некорректный выбор напрямую влияет на работу насоса и системы в целом

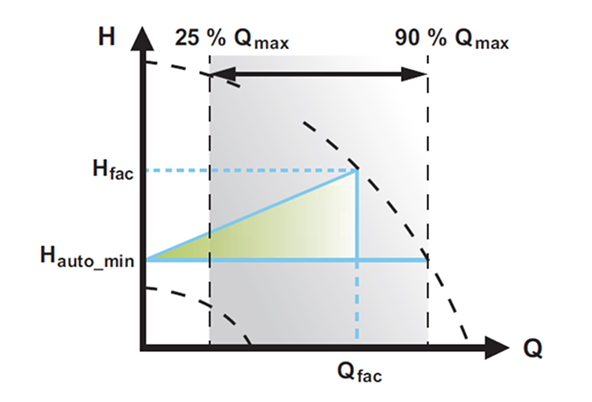

FLOWADAPT, сочетающий автоматическую адаптацию с ограничением расхода, при некорректной настройке параметра FLOWLIMIT может приводить к хроническому недообеспечению системы теплоносителем. Особенно критично это для вторичных контуров отопления, где насос воспринимается как «не тянущий», хотя фактически его производительность ограничена программно, а не техническим состоянием оборудования

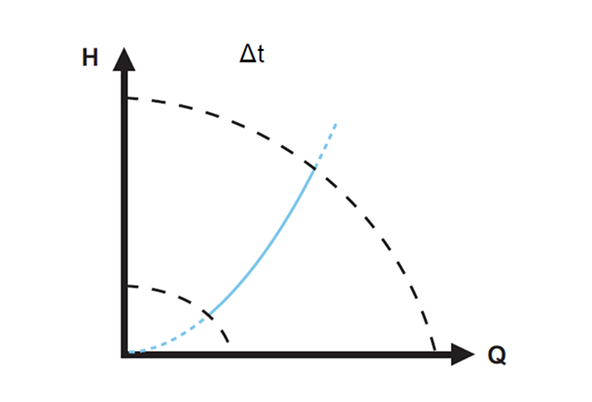

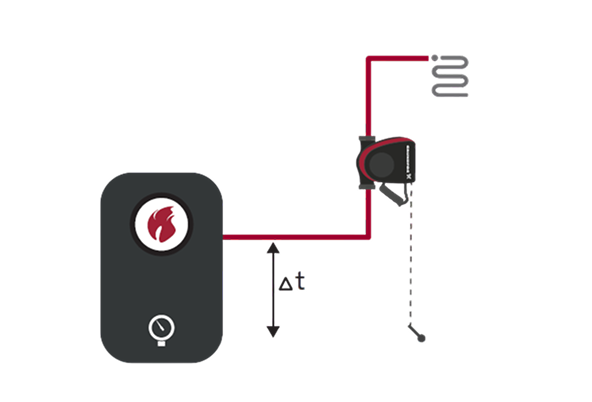

Перепад температур ΔT как фактор нестабильной работы и ложных неисправностей

Режим регулирования по перепаду температур ΔT в моделях MAGNA3 предназначен для отопления и охлаждения, где поддержание стабильной разницы температур между подающим и обратным трубопроводами является приоритетом. На практике именно этот режим часто становится источником недопонимания и ошибочных выводов

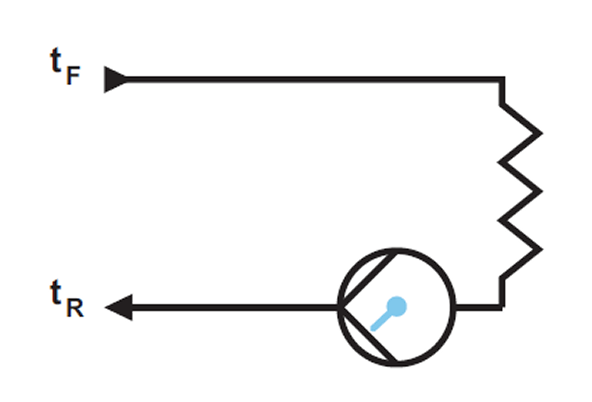

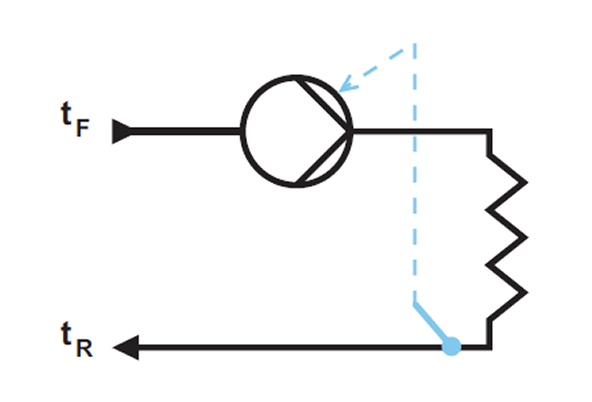

Работа в режиме ΔT предполагает наличие корректно установленного внешнего датчика температуры и предсказуемой тепловой нагрузки. При отсутствии стабильного теплообмена или при резких изменениях режимов работы насос начинает активно изменять частоту вращения, пытаясь удержать заданный перепад температур. Это проявляется в виде пульсирующего расхода и нестабильной температуры в контурах и визуально воспринимается как неровное поведение оборудования

Если датчик температуры установлен некорректно либо измеряет температуру, не отражающую состояние всей системы, автоматика получает искажённые данные. В результате агрегат корректно выполняет заложенный алгоритм, но работает нестабильно. Подобные ситуации часто классифицируются как неисправности циркуляционного насоса Grundfos, хотя первопричина связана исключительно с условиями эксплуатации и монтажом измерительных элементов

Постоянный расход и связанные с ним эксплуатационные ошибки

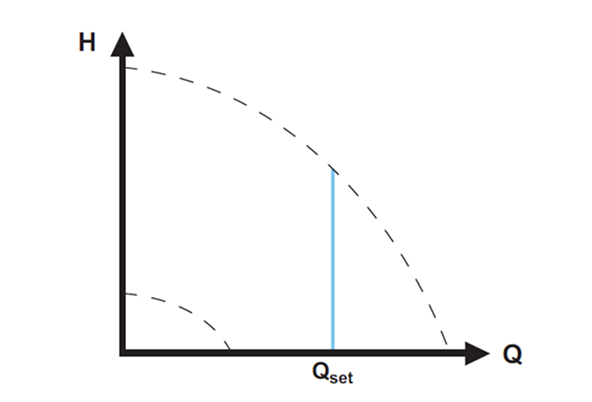

Режим постоянного расхода применим там, где требуется строго заданный объём циркуляции независимо от текущего напора. Несмотря на кажущуюся простоту, этот режим нередко становится причиной серьёзных эксплуатационных проблем, особенно при неправильной оценке гидравлического сопротивления

При работе в режиме постоянного расхода устройство стремится поддерживать заданное значение Q, изменяя напор в зависимости от состояния сети. Если система отопления характеризуется переменным гидравлическим сопротивлением, это приводит к следующим эффектам:

В результате такие условия эксплуатации увеличивают вероятность появления косвенных признаков неисправности, несмотря на техническую исправность насосного оборудования. В таких условиях возможны ситуации, когда оборудование работает вблизи предельных характеристик, формируя устойчивые признаки неисправности циркуляционного насоса: перегрев, частые изменения режима, появление предупреждений. При этом механическая часть остаётся полностью исправной, а причиной отказов в перспективе становится неправильно выбранный режим управления

Дополнительные функции режимов управления и их влияние на надёжность

Дополнительные функции, такие как FLOWLIMIT, ночной режим или работа с несколькими насосами, расширяют функциональные возможности MAGNA3, но одновременно увеличивают риск ошибок настройки. Каждая из этих функций рассчитана на определённые условия применения, которые на практике соблюдаются далеко не всегда

Наиболее типовые эксплуатационные проблемы связаны со следующими функциями:

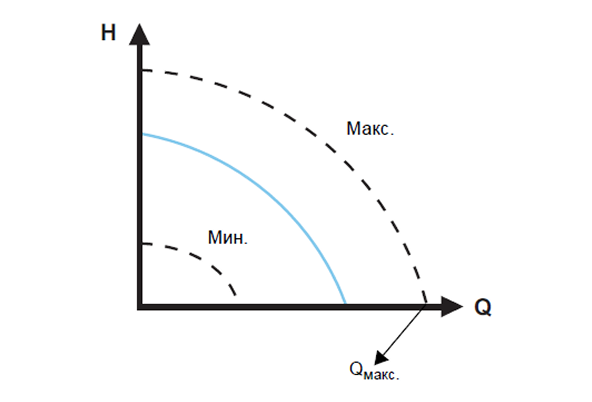

Погрешность оценки расхода и ошибки диагностики

MAGNA3 используют встроенные алгоритмы расчёта расхода на основе измерения перепада давления и рабочих характеристик. Расход определяется вычислительным путём, а типовая точность оценки составляет порядка ±5 % от максимального расхода Qmax. При неблагоприятных условиях эксплуатации и на малых расходах погрешность может возрастать

В результате поломка может быть диагностирована ошибочно, тогда как реальные причины связаны с изменением гидравлического сопротивления, засорением фильтров или нарушением балансировки контуров

Контроль показателей оборудования и интерпретация сигналов

Система контроля MAGNA3 предоставляет пользователю широкий набор данных: текущее состояние, производительность, предупреждения, аварийные сигналы, журнал событий и индикацию через Grundfos Eye. При корректной интерпретации эти данные позволяют выявлять отклонения на ранней стадии и предотвращать реальные неисправности циркуляционного насоса

Неверная интерпретация сигналов приводит к тому, что симптомы нестабильной работы фиксируются слишком поздно. Электронный блок уже работает в защитных или аварийных режимах, а устранение последствий требует более сложных и затратных мероприятий

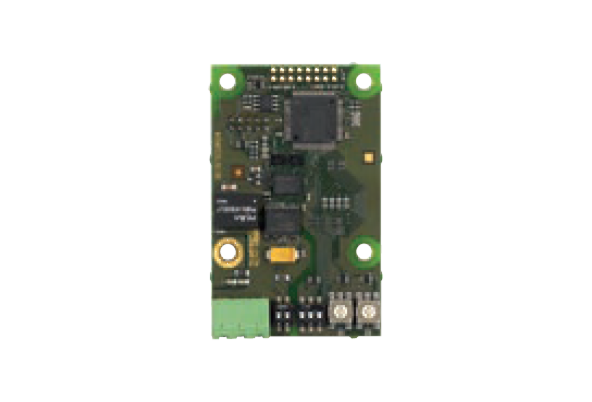

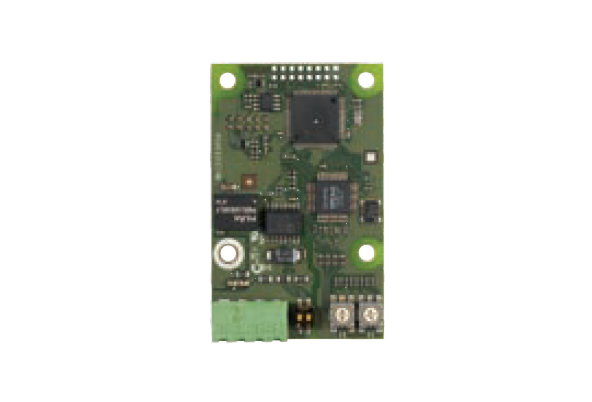

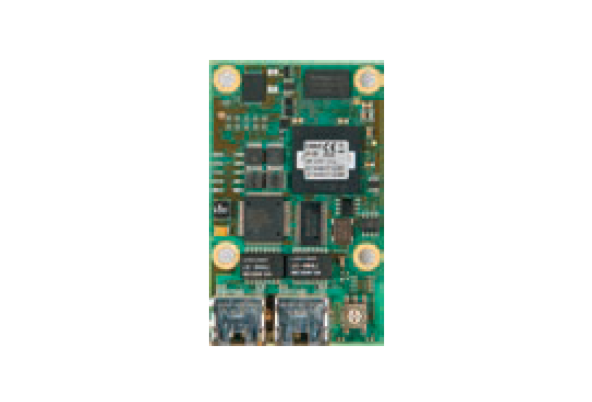

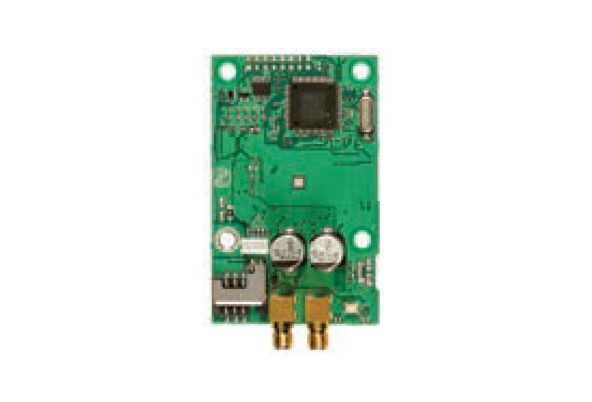

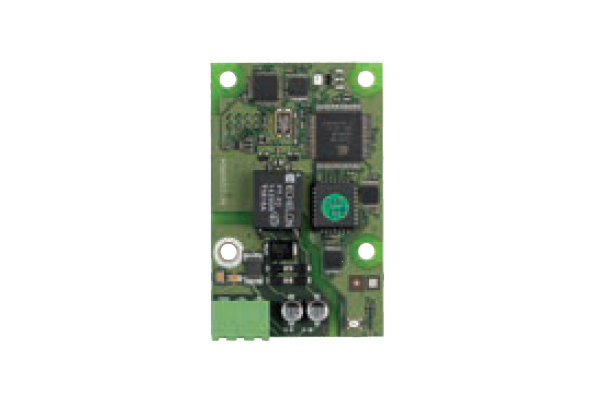

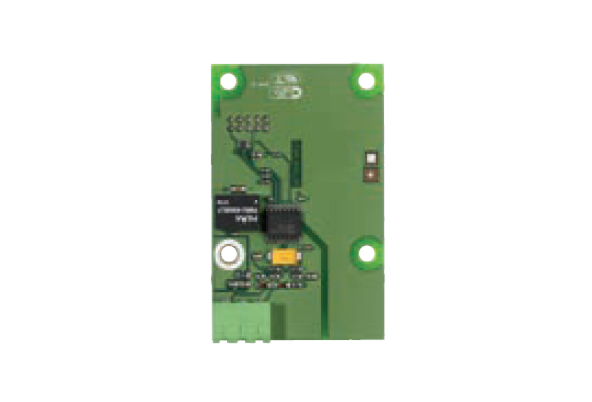

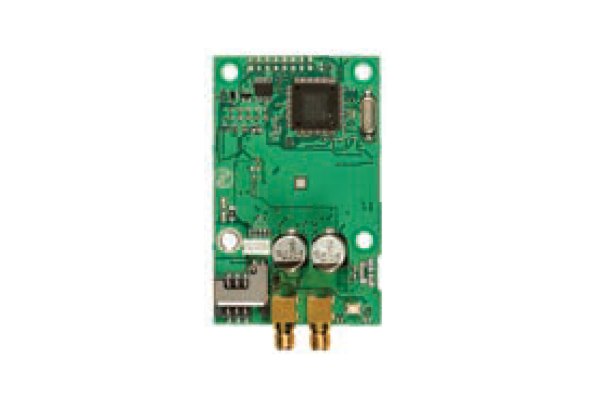

Модули CIM — как коммуникационные ошибки маскируются под брак оборудования

Интеграция циркуляционных насосов MAGNA3 в системы автоматизации и диспетчеризации существенно повышает управляемость инженерных процессов, но одновременно увеличивает количество потенциальных точек отказа. На практике значительная часть обращений, классифицируемых как неисправности циркуляционного оборудования Grundfos, связана не с насосной частью, а с модулями связи CIM и их настройкой

Важно учитывать, что при отказе или некорректной работе CIM-модуля насос, как правило, продолжает функционировать автономно. Однако потеря связи, искажённые данные или отсутствие отклика в системе BMS создают иллюзию поломки оборудования и приводят к ошибочным диагностическим решениям

Grundfos Remote Management — удалённый контроль как источник эксплуатационных заблуждений

Система Grundfos Remote Management изначально разработана как инструмент повышения надёжности эксплуатации за счёт дистанционного мониторинга и раннего выявления отклонений в работе насосного оборудования. Однако на практике удалённый контроль нередко становится источником ошибочных выводов о состоянии оборудования, особенно при отсутствии понимания логики работы системы

Ключевые особенности и связанные с ними эксплуатационные риски включают:

Дополнительным фактором риска является избыточное доверие к удалённым данным без локальной верификации. Если обслуживающий персонал ориентируется исключительно на показания Remote Management, игнорируя индикацию Grundfos Eye и параметры на панели управления, вероятность ошибочной диагностики существенно возрастает. В результате реальные эксплуатационные проблемы могут оставаться незамеченными, а внимание концентрируется на мнимых «отказах связи»

Функция внешнего влияния на установленное значение

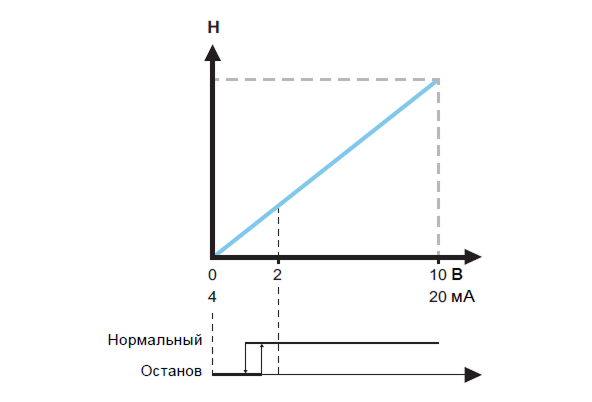

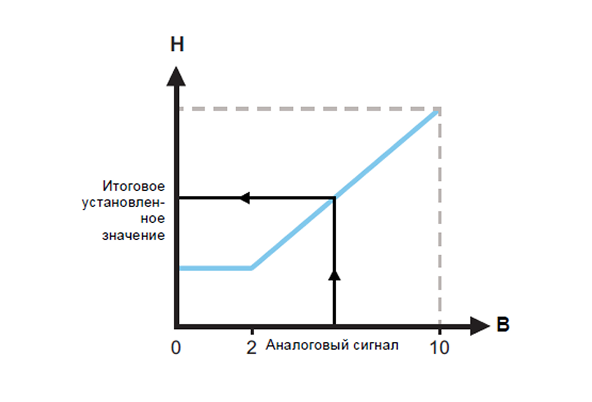

Функция внешнего влияния на установленное значение позволяет корректировать режим работы MAGNA3 по внешнему сигналу — через аналоговые входы или цифровые команды. Теоретически это обеспечивает высокую гибкость управления, однако на практике данная функция становится одним из наиболее сложных для понимания элементов системы

Некорректная настройка диапазонов входных сигналов или ошибка в логике управления приводит к тому, что насос начинает работать в режимах, не соответствующих текущему состоянию системы отопления. Частота вращения может резко изменяться без видимых причин, что воспринимается как нестабильная работа или признак неисправности циркуляционного оборудования

Особенно критичны подобные ошибки в системах, где насос управляется внешними контроллерами без достаточной обратной связи. В этих случаях насос корректно выполняет поступающие команды, однако итоговый режим оказывается далёким от оптимального. В эксплуатации это нередко приводит к попыткам ремонта вместо анализа управляющих сигналов и схемы автоматизации

Условия эксплуатации и общие рекомендации как основа надёжной работы

Условия эксплуатации циркуляционных насосов MAGNA3 оказывают решающее влияние на их ресурс и стабильность работы. Большинство отказов, которые в эксплуатации классифицируются как неисправности отопительного оборудования, связано с систематическим нарушением требований, изложенных в технической документации

К наиболее значимым эксплуатационным факторам относятся:

Нарушение этих условий редко приводит к мгновенной поломке насоса, однако со временем формирует устойчивые признаки нестабильного функционирования, которые ошибочно воспринимаются как неисправность циркуляционного насоса

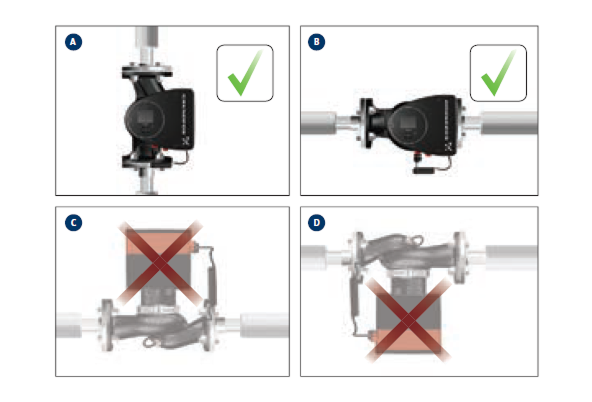

Монтаж циркуляционного насоса как ключевой фактор возникновения неисправностей

Ошибки монтажа являются одной из наиболее частых причин поломок оборудования. При этом последствия неправильной установки могут проявляться не сразу, а спустя месяцы эксплуатации, что существенно затрудняет поиск первопричины

Отдельного внимания заслуживает использование запорной арматуры. Одновременное закрытие задвижек на входе и выходе при его работе создаёт критические условия по давлению, что может привести к аварийным отключениям и повреждению электронных компонентов

Примеры подключения и типовые ошибки схемных решений

Практика показывает, что даже при корректном монтаже ошибки в схемах подключения становятся источником серьёзных эксплуатационных проблем. Неправильное использование цифровых входов, релейных выходов и аналоговых сигналов приводит к конфликтам режимов управления

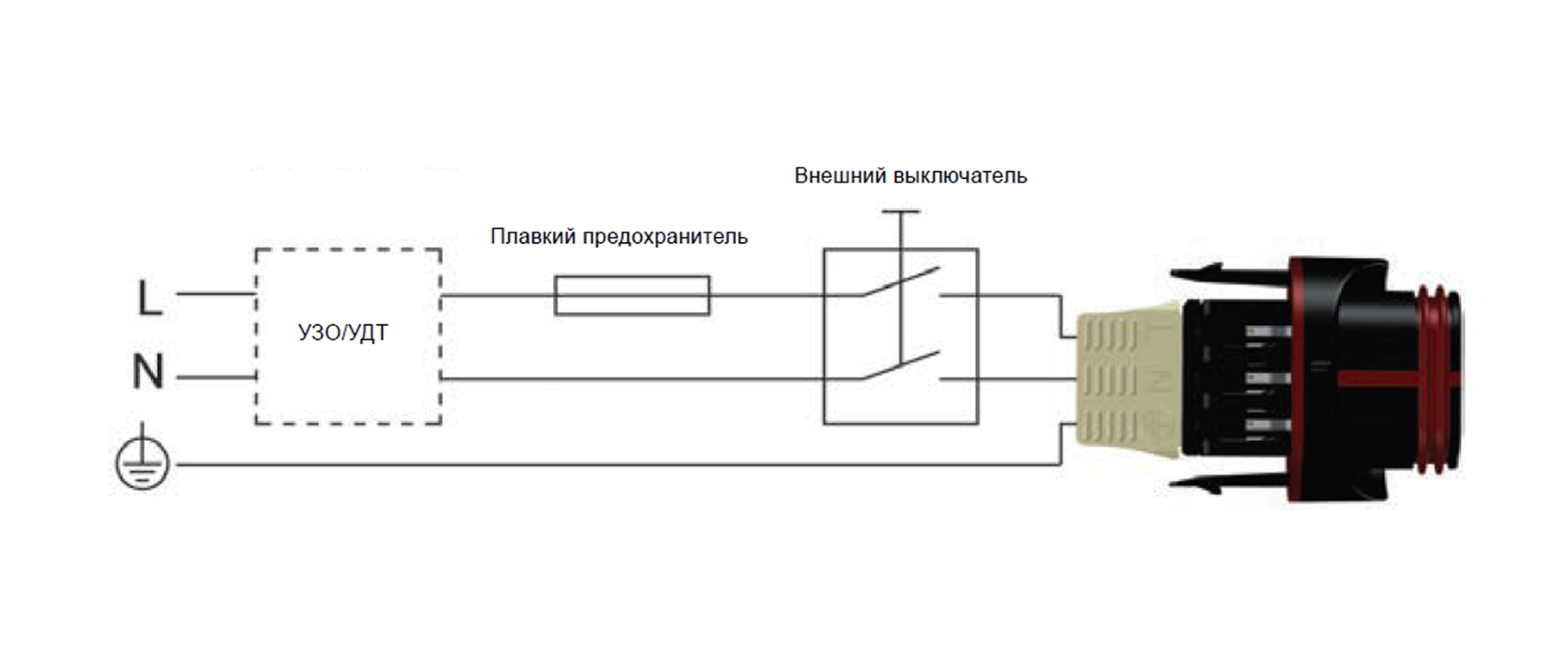

Подключение к источнику питания, исполнения с подключением через штекер

Часто встречаются ситуации, когда внешний сигнал принудительно переводит насос в режим максимальной или минимальной характеристики без учёта текущего состояния системы. В результате насос работает в неадекватном режиме, что воспринимается как поломка циркуляционного насоса, несмотря на техническую исправность оборудования. Без анализа логики схемы управления и взаимодействия сигналов подобные неисправности устранить практически невозможно

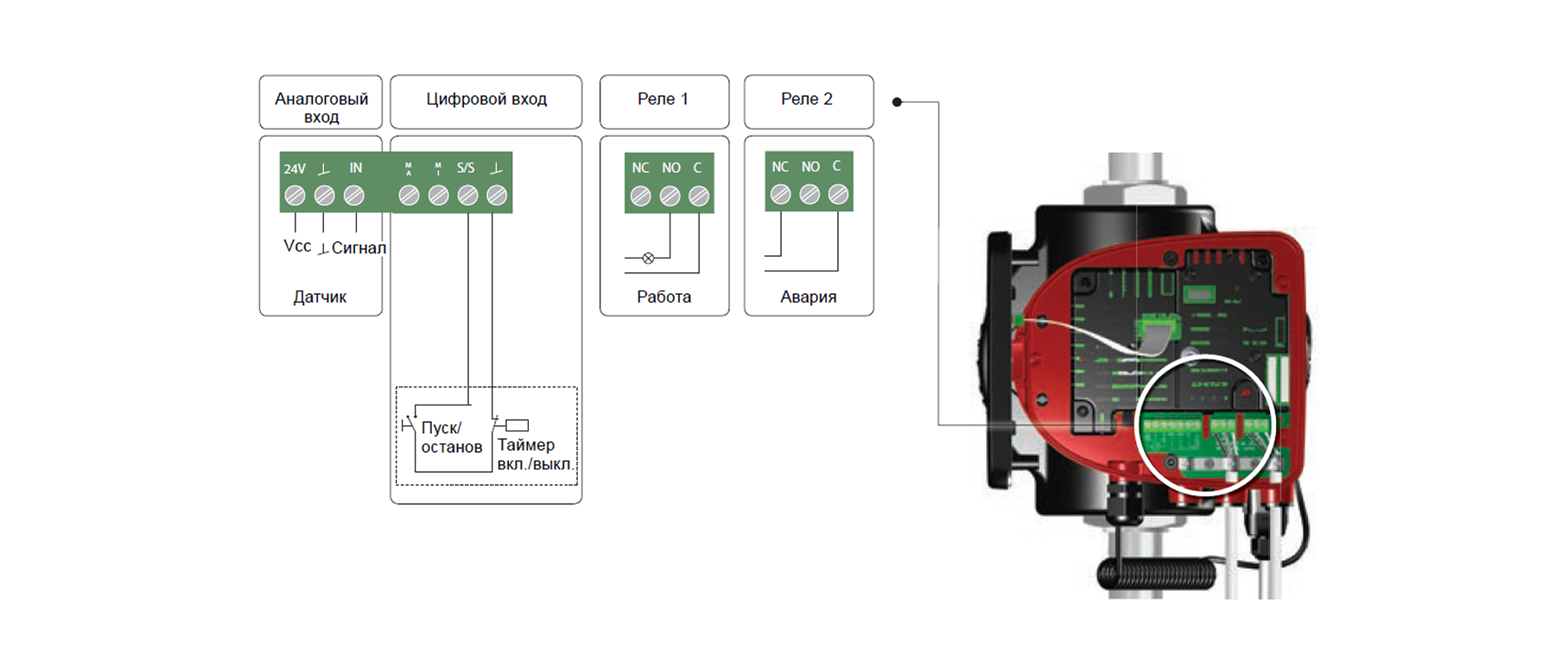

Подключение к внешним контроллерам, исполнения с подключением через штекер

Неисправности в системе отопления — где заканчивается настройка и начинается ремонт

Одной из ключевых задач при эксплуатации насосов MAGNA3 является определение границы между проблемами настройки и реальными неисправностями, требующими ремонта. В большинстве случаев корректировка режимов управления, перепроверка внешних сигналов и анализ журнала событий позволяют восстановить нормальную работу без вмешательства в гидравлическую часть

Реальная поломка, как правило, сопровождается устойчивыми аварийными сигналами, невозможностью запуска или полной потерей управляемости. Даже в этих ситуациях встроенная диагностика MAGNA3 позволяет сузить круг возможных причин и избежать необоснованной замены оборудования

Причины неисправности циркуляционного насоса в системах отопления

В инженерной практике под аварийным состоянием нередко понимают любой сбой в работе системы: недостаточный прогрев, шумы, нестабильную циркуляцию или аварийные сигналы. Для корректной диагностики принципиально важно разделять реальные поломки оборудования и эксплуатационные проблемы, вызванные условиями работы или ошибками настройки

Причины неисправности циркуляционного насоса условно можно разделить на несколько групп, каждая из которых требует собственного подхода к диагностике и устранению

К основным группам причин относятся:

Понимание принадлежности неисправности к одной из этих групп позволяет выстроить корректную последовательность диагностики и избежать необоснованного вмешательства в насосную часть

Признаки и симптомы неисправности циркуляционного насоса: как интерпретировать отклонения в работе

Признаки неисправности циркуляционного насоса могут проявляться по-разному в зависимости от характера дефекта, режима эксплуатации и состояния системы отопления. Один и тот же симптом нередко имеет несколько различных причин, поэтому корректная диагностика требует анализа не только самого оборудования, но и параметров системы в целом

На практике чаще всего фиксируются следующие проявления:

Отдельного внимания заслуживает ситуация, при которой насос продолжает функционировать, но не обеспечивает требуемый расход. В таких случаях оборудование часто воспринимается как «неисправное», тогда как реальная причина может заключаться в ограничении протока, изменении характеристик системы или ошибке в настройках

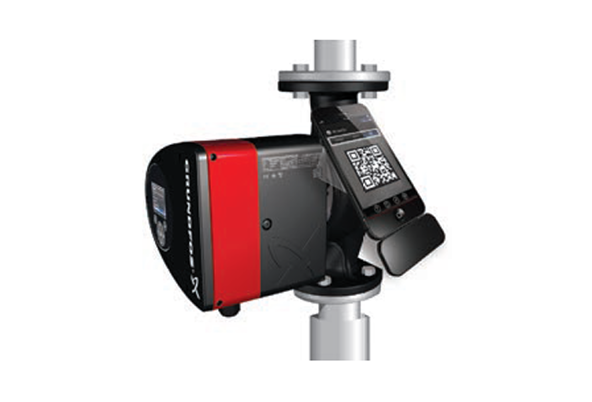

Когда электроника фиксирует проблему раньше пользователя

В современных моделях, включая серию MAGNA3, признаки неисправности нередко сначала проявляются на уровне системы управления. Электронный модуль способен регистрировать отклонения параметров ещё до появления выраженных механических симптомов

Подобные сигналы не всегда свидетельствуют о поломке. Во многих случаях электроника реагирует на работу вне расчётных условий — например, при несоответствии фактического расхода проектным данным или при колебаниях давления в системе

Только комплексный подход позволяет отличить реальную неисправность циркуляционного насоса от отклонений, вызванных изменением условий работы системы отопления

Данные электрооборудования циркуляционных насосов Grundfos MAGNA3

Электрические параметры насосов MAGNA3 напрямую влияют на стабильность работы, корректность управления и ресурс электронных компонентов. Ошибки подключения, неверный выбор коммутационной аппаратуры или нестабильное электропитание часто становятся причиной сбоев

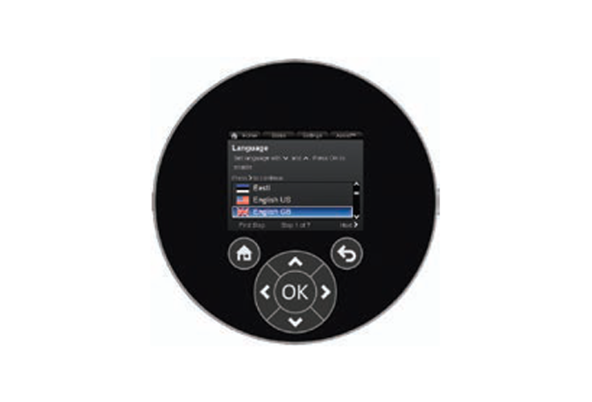

Пояснения к электрическим данным и связь с неисправностями

Принципиальной особенностью насосов MAGNA3 является отсутствие выраженного пускового тока, характерного для прямого пуска асинхронных двигателей. Запуск и регулирование выполняются электронным блоком управления, что снижает механические нагрузки, но повышает чувствительность к качеству электропитания и типу внешних управляющих устройств

Отдельного внимания требует организация внешнего пуска и остановки. Конфликты между локальными настройками и внешними командами приводят к нестабильной работе, воспринимаемой как поломка оборудования, хотя фактически имеет место ошибка схемы управления

Эксплуатация насосов MAGNA3 — типовые сценарии отказов и ошибки пользователей

Насос является активным элементом системы, а не пассивным исполнительным устройством. Большинство проблем, которые в процессе эксплуатации трактуются как неисправность оборудования, формируются постепенно и связаны с накоплением ошибок в настройке и управлении

На практике наиболее часто встречаются следующие сценарии:

Во всех перечисленных случаях насос остаётся работоспособным, однако несоответствие между условиями эксплуатации и настройками управления со временем формирует устойчивое ощущение неисправности оборудования

Вывод

Неисправность отопления в большинстве случаев не является следствием заводского дефекта или внезапной поломки циркуляционного насоса. Для циркуляционных насосов Grundfos MAGNA3 характерно то, что отказ формируется как результат совокупности факторов: ошибок подбора, монтажа, настройки режимов управления, качества теплоносителя, условий эксплуатации и работы систем автоматизации и связи

Развитая система автоматизации и самодиагностики позволяет выявлять отклонения задолго до критических отказов. Однако эффективность этих инструментов напрямую зависит от понимания логики работы агрегата и всей системы в целом. Без анализа эксплуатационных условий даже точные диагностические данные теряют практическую ценность и приводят к ложным выводам о неисправности циркуляционного насоса

Грамотный подход к эксплуатации насосов MAGNA3, основанный на корректном подборе оборудования, соблюдении требований монтажа, регулярном анализе рабочих параметров, внимании к сигнализации и журналу событий, а также на правильной интеграции CIM‑модулей и систем удалённого мониторинга, позволяет минимизировать риск поломок и обеспечить стабильное, предсказуемое функционирование циркуляционного насоса для отопления на протяжении всего срока службы
