Насосы с мокрым ротором: Wilo Native
Насосы с мокрым ротором, также известные как энергоэффективные циркуляционные помпы для систем отопления и ГВС, представляют собой современное оборудование, в котором насосная часть и ротор двигателя объединены в единый блок. Здесь ротор одновременно охлаждается и смазывается перекачиваемой жидкостью, что устраняет потребность в торцевом уплотнении. Такая конструкция обеспечивает не только компактность и надежность, но и практически бесшумную работу при интенсивной эксплуатации, что делает эти агрегаты идеальным решением для бытовых и промышленных объектов
Преимущества насосов с мокрым ротором
- Эффективное охлаждение мотора за счёт перекачиваемой среды (воды или водогликолевой смеси)
- Отсутствие торцевого уплотнения существенно упрощает обслуживание и снижает риск протечек
- Практически бесшумная работа, что особенно важно в условиях жилых зданий
Циркуляционные насосы с мокрым ротором стали оптимальным решением для инженерных систем, которым необходима повышенная энергоэффективность, надёжность и минимальный уровень шума. Благодаря простой конструкции и универсальности, данные агрегаты широко используются как в небольших коттеджах, так и на крупных промышленных объектах
Область применения
- Отопительные контуры — циркуляция теплоносителя в котельных, системах тёплых полов и радиаторах
- Системы горячего водоснабжения (ГВС) — обеспечение стабильной подачи горячей воды как в быту, так и на производствах
- HVAC-системы (кондиционирование и вентиляция) — используются в установках охлаждения, кондиционирования и циркуляции воздуха
- Технологические процессы — подходят для перекачки чистых или слабоагрессивных жидкостей в промышленных условиях

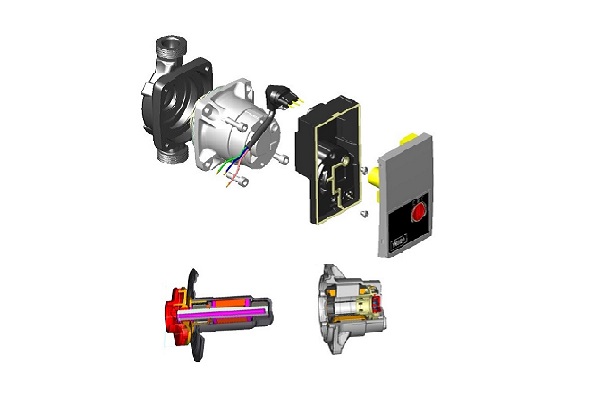

Схема мотора
Монтаж насосов с мокрым ротором
Ориентировочное определение параметров насоса
Включает в себя подбор характеристик, исходя из требований к эксплуатации. Для корректного выбора насоса необходимо учитывать множество параметров. Если требуется более точный расчёт, можно обратиться к профессиональным программам для расчёта насосного оборудования или проконсультироваться со специалистом
При выборе насоса важно учитывать расположение рабочей точки в средней трети его характеристики, которая является оптимальной зоной работы (зона II). Если рабочая точка смещается к крайним частям характеристики (вправо — зона I или влево — зона III), это может привести к нежелательным последствиям, таким как:
- Увеличение потребляемой мощности насоса, превышающей допустимые значения
- Возникновение кавитации
- Повышенный уровень шума
- Перегрев двигателя
- Ускоренный износ компонентов насоса
Моторы AC и EC — основные отличия и преимущества
AC (традиционные асинхронные двигатели переменного тока) и EC (электронно-коммутируемые двигатели на постоянных магнитах) – это два распространённых типа электродвигателей, которые применяются в бытовой технике, отопительных системах, промышленном оборудовании и других сферах. Каждый вариант обладает индивидуальными преимуществами, степенью энергоэффективности и оптимальными режимами работы
AC моторы
Асинхронные двигатели – это электродвигатели, работающие на переменном токе. Они являются наиболее распространённым типом двигателей благодаря своей простоте, надёжности и универсальности. Эти моторы находят применение в самых разных сферах, от бытовой техники до промышленных установок
EC моторы
Электронно-коммутируемые двигатели – это современный тип электродвигателей, который сочетает преимущества традиционных AC и DC двигателей. Они работают на переменном токе, но имеют встроенную электронику для управления, что делает их более эффективными и универсальными
Преимущества AC моторов
- Простота конструкции: Меньше подвержены поломкам благодаря отсутствию сложных компонентов
- Долговечность: Хорошо зарекомендовали себя в условиях интенсивной эксплуатации
- Доступность: Моторы AC широко распространены, что делает их экономически выгодными
- Универсальность: Используются в бытовой технике, промышленности и HVAC системах
Преимущества EC моторов
- Совпадение скорости ротора и магнитного поля статора: Отсутствие скольжения обеспечивает высокую стабильность работы
- Снижение потерь магнитного потока: Уменьшение зазора между статором и ротором, а также использование специального материала для разделительного стакана повышают энергоэффективность и увеличивают КПД
- Эффективность в режиме частичной нагрузки: В условиях работы на неполной мощности (до 98% времени эксплуатации) синхронные моторы демонстрируют существенно более высокий КПД по сравнению с асинхронными, чем при полной нагрузке
- Повышенная частота вращения: Синхронные моторы могут работать на более высокой частоте вращения, что позволяет уменьшить габариты и вес насоса при сохранении идентичных гидравлических характеристик
EC-мотор
AC-мотор
Cтатор мотора с EС
Cтатор мотора с АС
Моторы AC подходят для задач, где не требуется высокая энергоэффективность и точность управления, и где важна простота и надежность. В то же время моторы EC оптимальны для современных энергоэффективных систем, требующих высокой точности и минимального шума. Выбор между AC и EC моторами зависит от специфики применения, бюджета и требований к системе
Насосы с мокрым ротором: примеры Wilo и Native
Приведенные ниже преимущества и особенности относятся исключительно к насосам с мокрым ротором. Эта конструкция обеспечивает тихую работу, энергоэффективность и надежность, благодаря чему насосы идеально подходят для систем отопления и водоснабжения
- Native: Ассортимент включает модели, выполненные из чугуна и бронзы, что позволяет использовать их не только в стандартных системах, но и в промышленных условиях или при работе с агрессивными жидкостями
- Wilo: Насосы с мокрым ротором от этого бренда изготавливаются исключительно из чугуна, что делает их оптимальным выбором для отопительных систем и водоснабжения, но ограничивает их использование в специфических средах
Стандартные насосы Wilo Star-RS
Это стандартные циркуляционные насосы, предназначенные для использования в системах отопления, кондиционирования и водоснабжения. Wilo Star-RS отличаются надёжностью, простотой установки и эксплуатации, а также оптимальным соотношением цены и качества
Характеристики
- Перекачиваемая жидкость: вода и водогликолевая смесь (до 50%) для систем отопления/ вентиляции/кондиционирования
- Температура жидкости: от -10 до +110 °С
- Номинальное давление PN: 10 бар
- Условный проход: Rp1
- Подключение к сети: 1 ~230 В, 50 Гц
Cхема мотора Wilo Star-RS
Габариты Wilo Star-RS

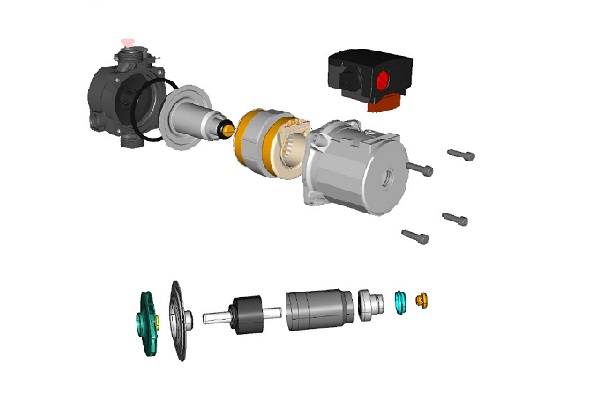

Конструкция картриджа Wilo Star-RS
Стандартные насосы NOC (EM)
Это многоступенчатые насосы, предназначенные для работы в системах подачи воды, охлаждения, отопления и других инженерных сетях. Они обеспечивают высокий напор и производительность, что делает насосы NOC универсальным решением для бытового и промышленного применения
Характеристики
- Перекачиваемая жидкость: вода и водогликолевая смесь (до 50%) для систем отопления/ вентиляции
- Температура жидкости: от +2 до +110 °С
- Номинальное давление PN: 10 бар
- Подключение к сети: 1 ~230 В, 50 Гц
- Резьбовое соединение: 25
- Максимальный напор: 4/ 6/ 8
- Однофазный электродвигатель: EM
Схема NOC (EM)
Конструкция NOC (EM)
Комплект поставки NOC EM
- Циркуляционный насос в сборе
- 2 плоских уплотнения
- Инструкция по монтажу и эксплуатации
- Резьбовые соединения
- Кабель: 3*0,5 мм2 – 1,2 м
Материалы NOC EM
- Электродвигатель: алюминий
- Статор: холоднокатанная сталь
- Обмотка: медь
- Вал: керамика
- Ротор: холоднокатанная сталь/медь
- Подшипники: керамика
- Рабочее колесо: армированный полипропилен
- Корпус насоса: чугун с катафорезным покрытием
Преимущества NOC EM
- Простое ручное управление
- Три предварительно выбираемые ступени частоты вращения для адаптации к системе
- Для комфортного монтажа в систему выполнены отливы на корпусе под ключ
- Разборный стакан ротора для возможного обслуживания
Стандартные насосы NOC
Это надёжные стандартные насосы, специально разработанные для перекачки воды и водогликолевых смесей (до 50%). Насосы NOC идеально подходят для использования в системах отопления, вентиляции и кондиционирования, обеспечивая стабильную циркуляцию теплоносителя
Характеристики NOC
- Перекачиваемая жидкость: вода и водогликолевая смесь (до 50%) для систем отопления/ вентиляции
- Температура жидкости: от +2 до +110 °С
- Номинальное давление PN: 10 бар
- Cтепень защиты: IP 44
- Класс изоляции: F или H
- Подключение к сети: 1 ~230 В, 50 Гц / 3 ~400 В, 50 Гц
Схема NOC
Конструкция NOC
Комплект поставки
- Насос
- Комплект монтажных гаек с уплотнениями для резьбовых насосов и комплект ответных фланцев с уплотнениями и крепежом для фланцевых насосов
- Инструкция по монтажу и эксплуатации
Материалы
- Электродвигатель: алюминий
- Обмотка: медь
- Вал: керамика или 2Cr13 в зависимости от модели
- Ротор: холоднокатанная сталь/медь
- Подшипники: керамика или карбид кремния в зависимости от модели
- Рабочее колесо: армированный полипропилен
- Корпус насоса: чугун с катафорезным покрытием
Преимущества
- Широкий диапазон рабочих характеристик
- Возможность использования вместе с внешним частотным преобразователем
- Однофазные насосы оснащены кабелем питания с вилкой
- Комбинированный фланец PN6/10
Стандартные насосы NOZ 15-1,5
Это стандартные одноступенчатые насосы, предназначенные для использования в системах подачи воды, охлаждения, отопления и водоснабжения. Насосы NOZ обеспечивают надёжную работу, высокую производительность и длительный срок службы
Характеристики
- Перекачиваемая жидкость: вода систем ГВС
- Максимально допустимая общая жесткость в циркуляционных системах ГВС: 20° dH
- Температура жидкости: от +2 до +110 °С
- Номинальное давление PN: 10 бар
- Подключение к сети: 1 ~230 В, 50 Гц
Схема NOZ 15-1,5
Конструкция NOZ 15-1,5
Комплект поставки NOZ 15-1,5
- Циркуляционный насос в сборе с термоизоляцией и подключенным кабелем с вилкой, длиной 1.5 м
- Инструкция по монтажу и эксплуатации
Материалы NOZ 15-1,5
- Корпус мотора: пластик
- Гидравлическая часть: латунь
- Материал обмотки: медь
Преимущества NOZ 15-1,5
- Низкая потребляемая мощность до 5 Вт, благодаря синхронному электродвигателю
- Низкий уровень шума
- Устойчивость к токам блокировки
- Гидравлическая часть выполнена из латуни
- Теплоизоляционный кожух насоса идет в комплекте и обеспечивает защиту от потери тепла
- Для обслуживания гидравлической части мотор можно легко отсоединить без демонтажа насоса из системы
Стандартные насосы NOZ
Это надёжные одноступенчатые насосы, специально разработанные для перекачки воды и водогликолевых смесей (до 50%). Они предназначены для систем горячего водоснабжения (ГВС), отопления и вентиляции, обеспечивая стабильную работу и эффективность в любых условиях эксплуатации
Характеристики NOZ
- Перекачиваемая жидкость: вода и водогликолевая смесь (до 50%) для систем ГВС / отопления / вентиляции
- Температура жидкости: от +2 до +110 °С
- Номинальное давление PN: 10 бар
- Cтепень защиты: IP 44
- Класс изоляции: H
- Подключение к сети: 1 ~230 В, 50 Гц / 3 ~400 В, 50 Гц
Схема NOZ
Конструкция NOZ
Комплект поставки NOZ
- Насос
- Комплект гаек (для резьбовых насосов)
- Комплект уплотнений
- Инструкция по монтажу и эксплуатации
Материалы NOZ
- Корпус электродвигателя: алюминий
- Обмотка: медь
- Вал: керамика (для моделей мощностью ≤500 W) или нержавеющая сталь (для моделей мощностью ≥700 W)
- Ротор: холоднокатанная сталь/медь
- Подшипники: керамика (для моделей мощностью ≤500 W) или карбид кремния (для моделей мощностью ≥700 W)
- Рабочее колесо: армированный полипропилен (для моделей DN20/25/30/40/50) или нержавеющая сталь (для моделей DN65)
- Корпус насоса: чугун с катафорезным покрытием
Преимущества NOZ
- Широкий модельный ряд
- Все модели с трехфазным электродвигателем имеют три предварительно выбираемые ступени частоты вращения
- Не требует технического обслуживания
- Возможность использования для систем горячего водоснабжения
- Встроенная тепловая защита мотора (для однофазных электродвигателей)
- Комбинированный фланец PN6/10
Энергоэффективные насосы NOCE
Это высокоэффективные решения, разработанные для обеспечения циркуляции теплоносителя в системах отопления, вентиляции, кондиционирования и теплого пола. Благодаря инновационным технологиям, насосы NOCE гарантируют снижение энергопотребления и долговечную работу даже при интенсивной эксплуатации
Характеристики NOCE
- Перекачиваемая жидкость: вода и водогликолевая смесь (до 50%) для систем отопления / вентиляции, кондиционирования и теплого пола
- Температура жидкости: от -20 до +110 °С
- Номинальное давление PN: 10 бар
- Cтепень защиты: IP 44
- Класс изоляции: F
- Подключение к сети: 1 ~230 В, 50 Гц
- Относительная влажность воздуха RH: макс. 95%
- Индекс энергоэффективности EEI: ≤0,20
- Уровень шума: ≤43 dB (A)
Схема NOCE
Монтажный комплект NOCE
Комплект поставки NOCE
- Циркуляционный насос в сборе
- 2 плоских уплотнения
- Инструкция по монтажу и эксплуатации
- Резьбовые соединения
- Кабель: 3*0,5 мм2 – 1,2 м с быстросъемным коннектором
Материалы NOCE
- Корпус электродвигателя: пластик и алюминий
- Обмотка: медь
- Вал: керамика
- Ротор: неодим-железо-бор и PA66
- Подшипники: керамика
- Рабочее колесо: армированный полипропилен
- Корпус насоса: чугун с катафорезным покрытием
Преимущества NOCE
- Электродвигатель на постоянных магнитах
- Высокая степень защиты
- Функция удаления воздуха из насоса
- Функция ручного перезапуска насоса
- Возможность подключения сигнального кабеля PWM
- Плата и статор залиты специальным герметиком для избежания попадания конденсата
Режимы работы NOCE
- Режим постоянного перепада давления (Δ p-c (CP))
- Режим пропорционального перепада давления (Δ p-v (PP))
- Режим постоянной скорости вращения (constant speed (CS))
- Адаптивный режим (auto)
- Работа с управлением по ШИМ (PWM)-сигналу
- Специальные функции: удаление воздуха из насоса и режим разблокировки ротора насоса
Функции защиты
- От блокировки ротора
- От высокого напряжения
- От низкого напряжения
- От перегрузки по току
- От сухого хода
Энергоэффективные насосы NOCE-ECO
Это современное энергосберегающее решение для систем отопления, вентиляции, кондиционирования и теплого пола. Они обеспечивают эффективную циркуляцию теплоносителя, минимизируют энергопотребление и соответст/brands/wilo-native/noce/">насосы NOCE-ECO идеальными для бытового и промышленного применения
Характеристики NOCE-ECO
- Перекачиваемая жидкость: вода и водогликолевая смесь (до 50%) для систем отопления / вентиляции, кондиционирования и теплого пола
- Температура жидкости: от +2 до +110 °С
- Номинальное давление PN: 10 бар
- Cтепень защиты: IP 44
- Класс изоляции: F или H
- Подключение к сети: 1 ~230 В, 50 Гц
- Относительная влажность воздуха RH: макс. 95%
- Индекс энергоэффективности EEI: ≤0,23
- Уровень шума: ≤45 dB (A)
Схема NOCE-ECO
Монтажный комплект NOCE-ECO
Комплект поставки NOCE ECO
- Циркуляционный насос в сборе
- 2 плоских уплотнения
- Инструкция по монтажу и эксплуатации
- Резьбовые соединения
- Кабель: 3*0,5 мм2 – 1,2 м
Материалы NOCE ECO
- Корпус электродвигателя: алюминий
- Обмотка: медь
- Вал: керамика
- Ротор: неодим-железо-бор и PA66
- Подшипники: керамика
- Рабочее колесо: армированный полипропилен
- Корпус насоса: чугун с катафорезным покрытием
Преимущества NOCE ECO
- Мотор на постоянных магнитах
- Наличие саморегулирующегося режима работы (для моделей ≥140 Вт)
- Функция удаления воздуха из насоса (для моделей ≥140 Вт)
- Встроенная защита мотора
Режимы работы
- Режим пропорционального перепада давления (Δ p-v (PP))
- Режим постоянной скорости вращения (constant speed (CS))
- Режим постоянного перепада давления (Δ p-c (CP)) - для моделей мощностью от 140 Вт и выше
- Адаптивный режим (auto) - опционально
- Работа с управлением по ШИМ (PWM)-сигналу
- Специальные функции: удаление воздуха из насоса и режим разблокировки ротора насоса
Функции защиты
- От блокировки ротора
- От высокого напряжения
- От низкого напряжения
- От перегрузки по току
- От сухого хода
Электронные насосы NOZE для ГВС
Это современные электронные насосы, специально разработанные для систем горячего водоснабжения (ГВС). Насосы NOZE обеспечивают эффективную циркуляцию воды и гарантируют высокий уровень безопасности благодаря уникальной конструкции
Характеристики NOZE для ГВС
- Перекачиваемая жидкость: вода
- Температура жидкости: от +2 до +65°С
- Номинальное давление PN: 10 бар
- Cтепень защиты: IP 44
- Подключение к сети: 1 ~230 В, 50 Гц
- Относительная влажность воздуха RH: макс. 95%
- Уровень шума: ≤40 dB (A)
Схема NOZE для ГВС
Конструкция NOZE для ГВС
Комплект поставки NOZE для ГВС
- Насос
- Съемный датчик температуры
- Быстросъемный коннектор для подсоединения к электрической сети
- Монтажный комплект, состоящий из запорного крана и обратного клапана
- Инструкция по монтажу и эксплуатации
Материалы NOZE для ГВС
- Корпус мотора: пластик
- Гидравлическая часть: латунь
- Материал обмотки: медь
- Рабочее колесо: армированный полипропилен
Преимущества NOZE для ГВС
- Низкая потребляемая мощность до 7 Вт
- Низкий уровень шума
- Гидравлическая часть выполнена из латуни, а пластиковая внешняя моторная часть защищает от возможного ожога при соприкосновении
- Информативный дисплей, который отображает температуру жидкости, режим работы, коды ошибок в случае их появления
- Электродвигатель устойчив к токам блокировки
Режимы работы NOZE для ГВС
- Контроль температуры без функции таймера
- Режим таймера (контроль температуры с регулируемой функцией таймера)
- Smart режим
- Возможность установки одного из трех вариантов частоты вращения
Функции защиты
- От блокировки ротора
- От высокого напряжения
- От низкого напряжения
- От замерзания
Таким образом, циркуляционные насосы с мокрым ротором являются идеальным решением для HVAC-систем, систем отопления и горячего водоснабжения, где важны тихая эксплуатация, высокая энергоэффективность и простота обслуживания. Отсутствие сложных торцевых уплотнений и разборная конструкция облегчают техническое обслуживание, а сниженное потребление электроэнергии делает их оптимальным выбором для современных объектов, будь то частный дом или крупное промышленное предприятие
