Насосные установки для пожаротушения

Модульные насосные установки пожаротушения – это современное оборудование, обеспечивающее надежную подачу воды в системы автоматического пожаротушения. Благодаря модульной конструкции такие установки легко адаптируются к конкретным требованиям объекта и могут быть использованы как на промышленных, так и на коммерческих объектах

Промышленные предприятия

Торговые центры и офисные здания

Гостиницы и медицинские учреждения

Жилые комплексы и складские помещения

Использование модульных насосных установок пожаротушения позволяет значительно сократить время на монтаж и ввод оборудования в эксплуатацию. Их универсальность, надежность и соответствие строгим нормам делают эти насосы оптимальным решением для обеспечения безопасности объектов любой сложности

Модульные насосные установки пожаротушения разделяются на несколько типов в зависимости от их конструкции, назначения и особенностей эксплуатации

С электродвигателем – надежные и экономичные, подходят для объектов с постоянным электроснабжением

С дизельным приводом – автономные, применяются при нестабильном энергоснабжении

Комбинированные – включают электрические и дизельные насосы для максимальной надежности

С Жокей-насосом – поддерживают давление в системе, снижая износ основных насосов

Модульные – адаптируемые конструкции для сложных и нестандартных объектов

На виброопорах – снижают вибрацию и шум, не требуют фундамента

схема вертикальное исполнение классическая схема

Выбор типа модульной насосной установки зависит от условий эксплуатации, требований безопасности и особенностей объекта. Каждый вид оборудования обладает уникальными характеристиками, которые позволяют эффективно справляться с задачами обеспечения пожарной безопасности на объектах любой сложности

Моноблочные насосы Wilo серии BL

• 1 – Вертикальная установка
• 2 – Коллектора из нерж. стали или углеродистой стали с покрытием КТФ
• 3 – Усиленная сварная рама, окрашенная порошковой краской
• 4 – Пластина с отверстиями для крепления анкерными болтами

Насосы серии MVL

• 1 – Прибор управления SK-FFS
• 2 – Насосы MVL
• 3 – Система трубопроводов из ст 20 с катафорезным покрытием
• 4 – Основание на виброопорах, окрашенное порошковой краской

Установка состоит из сборных модулей-блоков

• 1 – Отвод с коленом 90° для снижения габаритных размеров
• 2 – Насосы серии IPN
• 3 – Система трубопроводов из ст 20 с катафорезным покрытием
• 4 – Рама сборно-модульная конструкция с унифицированными соединительными размерами

Благодаря различию конструкций насосные установки можно адаптировать под любые технические требования и условия эксплуатации

Потери напора в запорной арматуре – это уменьшение давления жидкости, вызванное сопротивлением потоку при прохождении через различные элементы арматуры, такие как клапаны, затворы, вентили и заслонки. Эти потери влияют на эффективность системы и учитываются при проектировании инженерных сетей

Примеры потерь давления в запорной арматуре:

Клапаны прямоточные – минимальные потери благодаря линейному направлению потока

Вентили – умеренные потери из-за сужения и направления потока

Задвижки – низкие потери в полностью открытом положении

Затворы – невысокие потери, подходят для систем с большими объемами жидкости

Уменьшение потерь в арматуре

• Использовать арматуру с минимальными значениями коэффициента сопротивления
• Регулярно проверять и очищать внутренние поверхности от отложений и загрязнений
• Подбирать диаметр арматуры, соответствующий диаметру трубопровода
• Учитывать потери на стадии проектирования и оптимизировать конструкцию системы

Потери напора в запорной арматуре являются важным параметром для эффективного функционирования инженерных систем, и их правильный учет позволяет повысить надежность и производительность всей системы

Это система, включающая взаимосвязанные элементы, определяющие содержание, назначение и порядок применения нормативных требований. Нормы используются в различных сферах, таких как проектирование, производство, строительство и эксплуатация оборудования, для обеспечения безопасности, качества и соответствия установленным стандартам

Напорные характеристики модульных насосных установок определяют их способность обеспечивать подачу воды под необходимым давлением в различных инженерных системах, включая системы пожаротушения, водоснабжения и отопления. Эти параметры играют ключевую роль при выборе и проектировании оборудования

Рассмотрим два графика №1 (Willo) и №2 (аналог). В первом случае предоставленные данные свидетельствуют о том, что:

№1 – гидравлические характеристики установки willo,потери напора в установке при подаче 300 м3/ч достигают 8 м

№2 – при расходе 300 м3/ч потери напора в обвязке составляют до 35 м, что делает невозможным обеспечение требуемого расхода и напора при пожаре

схема №1 схема №2

Это ключевые элементы модульных насосных установок пожаротушения, обеспечивающие контроль, автоматизацию и надежность работы системы. Они позволяют отслеживать параметры работы насосов, поддерживать требуемые условия эксплуатации и оперативно реагировать на изменения в системе

Приборы управления и КИП являются неотъемлемой частью модульных насосных установок пожаротушения. Они обеспечивают безопасность, стабильность и эффективность работы системы, соответствуя требованиям современных стандартов пожарной безопасности. Для оптимального выбора оборудования рекомендуется учитывать характеристики объекта и технические требования системы

шкаф DKC манометры РОСМА преобразователь давления

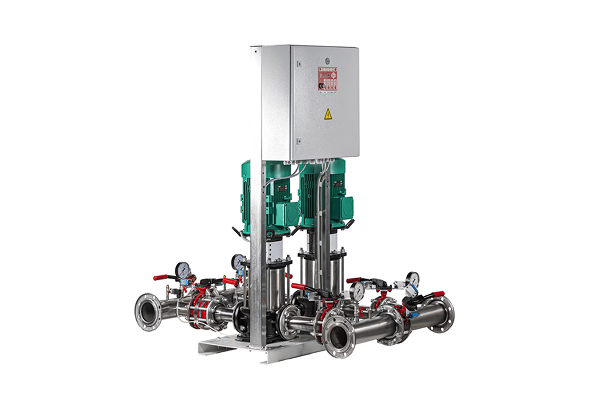

Жокей-насос – это вспомогательный насос, используемый в системах пожаротушения для поддержания постоянного давления в трубопроводе. Он предотвращает частые включения основных насосов, что продлевает их срок службы и обеспечивает стабильность работы системы. Жокей-насосы являются важной частью модульных насосных установок, обеспечивая их надежность и эффективность

• Вертикальный многоступенчатый насос MVL
• Мембранный бак объемом 50л.
• Манометр
• Основание на виброопорах
• Резьбовое присоединение к трубопроводу
• Макс. давление 16, 25, 30 бар

Это незаменимый элемент системы пожаротушения, обеспечивающий ее надежность и эффективность. Его установка позволяет снизить нагрузку на основные насосы, продлить срок их службы и поддерживать систему в постоянной готовности к аварийным ситуациям

схема образец 1 образец 2 образец 3

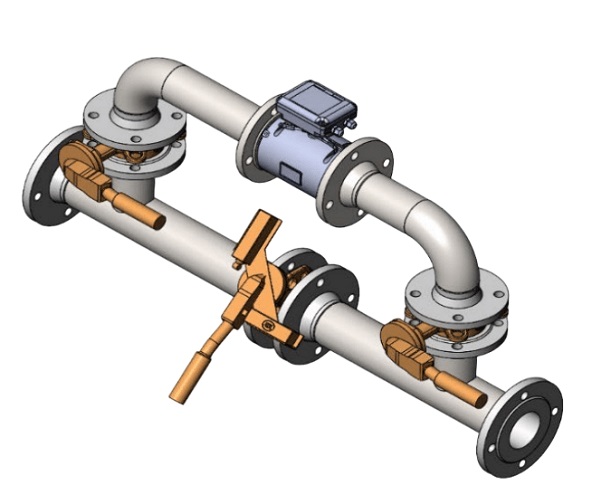

Это ключевой элемент системы водоснабжения или пожаротушения, предназначенный для точного измерения, контроля и регулирования расхода жидкости в соответствии с заданными проектными параметрами. Этот узел помогает обеспечить стабильность работы системы, предотвратить перерасход воды и поддерживать оптимальные условия эксплуатации оборудования

• Электромагнитный расходомер
• Затворы с датчиками положения
• Коллекторы из Ст20 с КТФ
• Макс. давление в трубопроводе 1,6 МПа
• Температура перекачиваемой жидкости +5...50оC

Узел контроля проектного расхода является важной частью современных инженерных систем, обеспечивающей их надежность, эффективность и безопасность. Его использование позволяет поддерживать работу оборудования в оптимальном режиме, снижать затраты и увеличивать срок службы системы

Выводы обзора

Модульные насосные установки пожаротушения – это эффективное, надежное и универсальное оборудование, обеспечивающее защиту объектов различного назначения от пожаров. Их конструкция предусматривает высокую степень автоматизации, компактность и гибкость конфигурации, что делает их незаменимым элементом современных систем пожарной безопасности

Эти установки гарантируют стабильное давление и подачу воды в аварийных ситуациях, минимизируя риски для людей, оборудования и имущества. Благодаря модульной конструкции они легко адаптируются к особенностям конкретного объекта, обеспечивая ускоренный монтаж и ввод в эксплуатацию. Современные приборы управления и КИП обеспечивают точный контроль всех параметров системы, повышая ее надежность и эффективность

Модульные насосные установки пожаротушения подходят для жилых, коммерческих и промышленных объектов, а также полностью соответствуют строгим нормам и стандартам безопасности. Их использование позволяет существенно снизить эксплуатационные затраты, повысить надежность систем и обеспечить безопасность объектов на самом высоком уровне
