Герметичные канализационные насосные установки: особенности подбора и типовые ошибки

Когда применяются герметичные канализационные насосные установки

Герметичные канализационные насосные установки применяются в тех случаях, когда сточные воды невозможно отвести в канализацию самотеком. На практике это происходит, если санитарные приборы, технические помещения или локальные зоны водоотведения расположены ниже уровня обратного подпора и прямой самотечный выпуск в наружную или внутреннюю сеть становится невозможным либо небезопасным

Такие условия характерны для подвальных и цокольных этажей, встроенных коммерческих помещений, ресторанных и бытовых зон в реконструируемых зданиях, технических комнат, а также объектов, где изменение трассировки канализации связано с большими строительными затратами или ограничено существующей конструкцией здания

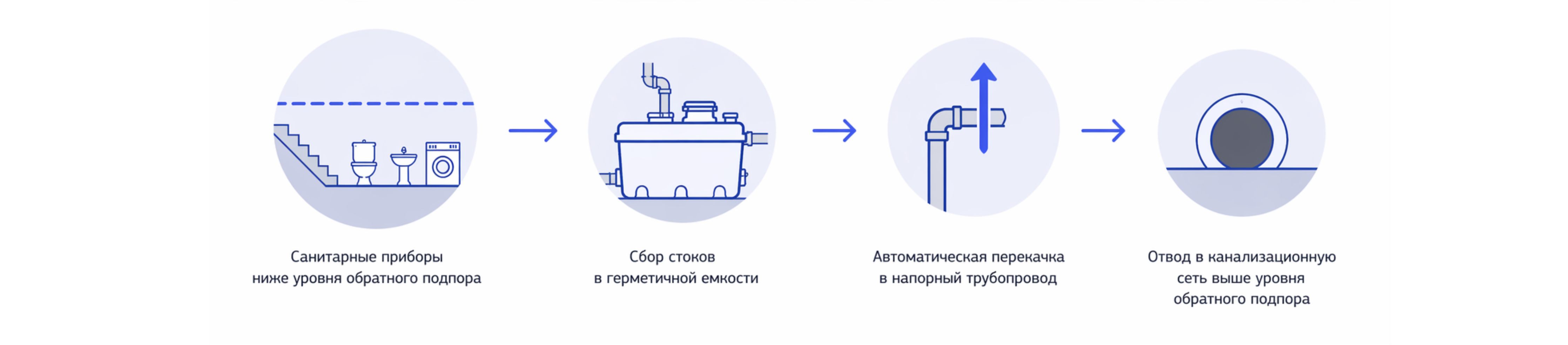

В этих условиях сточные воды необходимо сначала собрать в герметичном резервуаре, а затем автоматически перекачать в напорный трубопровод с подъемом выше уровня обратного подпора. Именно эту задачу и решает герметичная канализационная насосная установка

Такая установка не просто заменяет самотек. Она становится частью системы водоотведения здания и определяет, насколько надежно будут отводиться стоки, как часто будет включаться насос, насколько устойчиво будет работать напорная линия и насколько высок риск засоров, переполнения или аварийного отключения

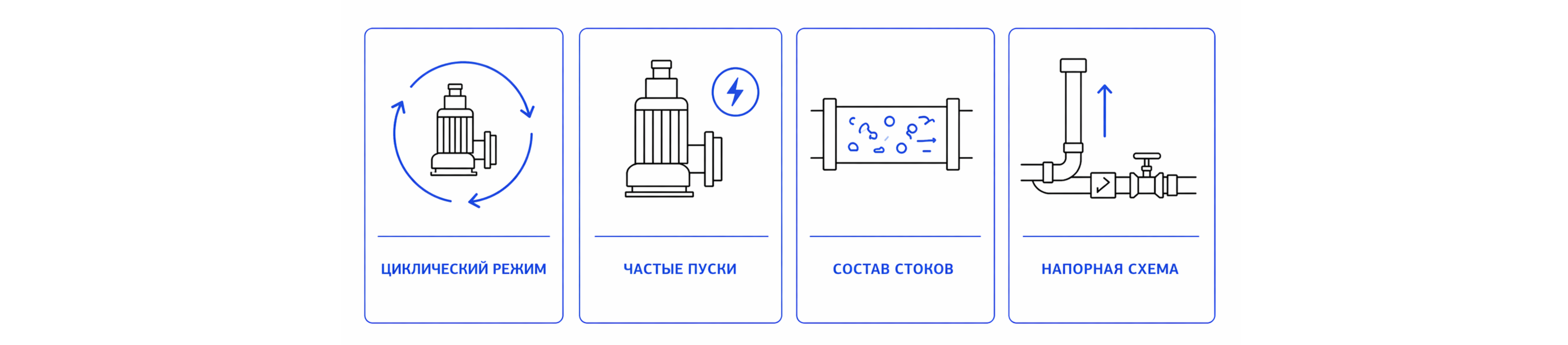

Что отличает системы водоотведения с принудительным отводом стоков

Система с герметичной канализационной насосной установкой работает по другим правилам, чем обычная самотечная канализация. Здесь сточные воды не движутся непрерывно под действием уклона, а поступают в накопительный резервуар неравномерно, после чего удаляются насосом порциями

Это означает, что режим работы установки всегда циклический. В течение короткого времени в резервуар может поступить значительный объем стоков, затем наступает пауза, после чего насос снова включается по сигналу уровня. Такая цикличность напрямую влияет на число пусков, тепловую нагрузку на двигатель и выбор рабочего объема резервуара

Дополнительную сложность создает состав сточных вод. В потоке могут присутствовать фекальные включения, бумага, взвешенные частицы, волокнистые примеси и бытовые загрязнения. Именно поэтому при подборе нельзя рассматривать только подачу насоса без учета того, каким образом эти стоки будут транспортироваться по напорной линии

Именно поэтому подбор герметичной канализационной установки всегда выполняют как подбор узла в составе системы, а не как выбор отдельного насоса по одному числу в каталоге

Ключевая особенность подбора: не только приток, но и гидравлика напорной линии

Наиболее частая ошибка при выборе герметичной канализационной насосной установки заключается в том, что ее подбирают только по расчетному притоку сточных вод. Для подбора герметичной установки этого недостаточно, а в напорной части такой подход приводит к еще более критичным отклонениям в работе

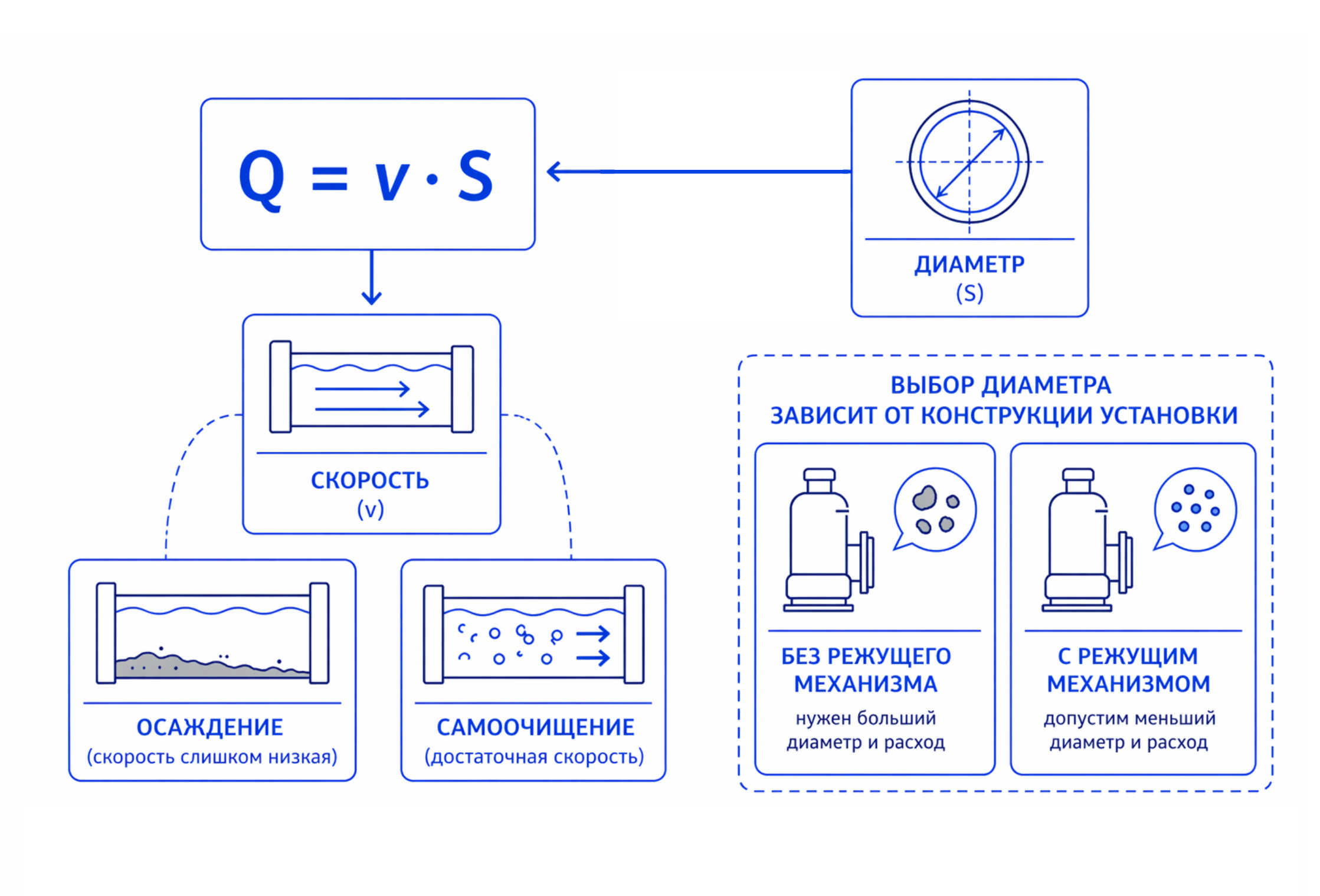

Канализационная насосная установка должна не просто перекачивать заданный объем стоков, а обеспечивать их устойчивое транспортирование по напорному трубопроводу без накопления отложений. Поэтому при подборе обязательно проверяют связь между расходом, внутренним диаметром трубопровода и скоростью движения потока

Для малых и средних герметичных установок внутри зданий ориентируются на самоочищающую скорость, достаточную для транспортирования сточных вод без осаждения загрязнений. Практически нижнюю границу определяют по применимому стандарту, документации производителя и выбранной схеме. Для многих канализационных насосных установок минимально допустимая скорость начинается примерно от 0,7 м/с, но в отдельных расчетных подходах для бытовых сточных вод может использоваться и более жесткий критерий 1,0 м/с

Для систем без режущего механизма, перекачивающих стоки с фекальными включениями, как правило, применяются более крупные диаметры напорной линии. Для установок с режущим механизмом допустимы меньшие диаметры, поскольку включения предварительно измельчаются, а требуемый минимальный расход заметно снижается. В результате именно сочетание конструкции установки и диаметра напорной линии определяет реальный диапазон ее применения

Почему подбор только по расчетному притоку приводит к ошибкам

Если ориентироваться только на расчетный приток сточных вод, можно выбрать установку, которая формально соответствует поступающему объему, но работает в напорной линии вне допустимого гидравлического режима. В этом случае стоки перекачиваются недостаточно интенсивно, поток теряет способность переносить загрязнения, а на внутренних стенках трубопровода начинают накапливаться отложения

Сначала это проявляется как постепенное увеличение гидравлического сопротивления. Затем растет число включений, ухудшается опорожнение напорной линии, повышается нагрузка на обратный клапан и арматуру. В дальнейшем появляются шум, запах, локальные засоры, нестабильная работа автоматики и жалобы на «непонятные» проблемы, хотя насос по паспорту вроде бы выбран правильно

Ошибочным оказывается не сам расчет притока, а предположение, что одного притока достаточно для подбора. На самом деле выбор должен учитывать сразу несколько взаимосвязанных параметров: уровень обратного подпора, состав стоков, диаметр и трассировку напорного трубопровода, самоочищающую скорость, напор, рабочий объем резервуара и режим включения насосов

Алгоритм подбора герметичной канализационной насосной установки

Подбор герметичной канализационной насосной установки выполняют последовательно. Цель такого расчета — получить не просто каталоговый номер оборудования, а систему, которая будет надежно работать в реальных условиях объекта

Такой подход позволяет избежать типовой ошибки, когда сначала выбирают насос, а потом пытаются «подогнать» под него трубопровод и автоматику. В системах водоотведения это почти всегда приводит к проблемам в эксплуатации

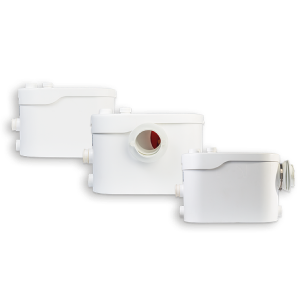

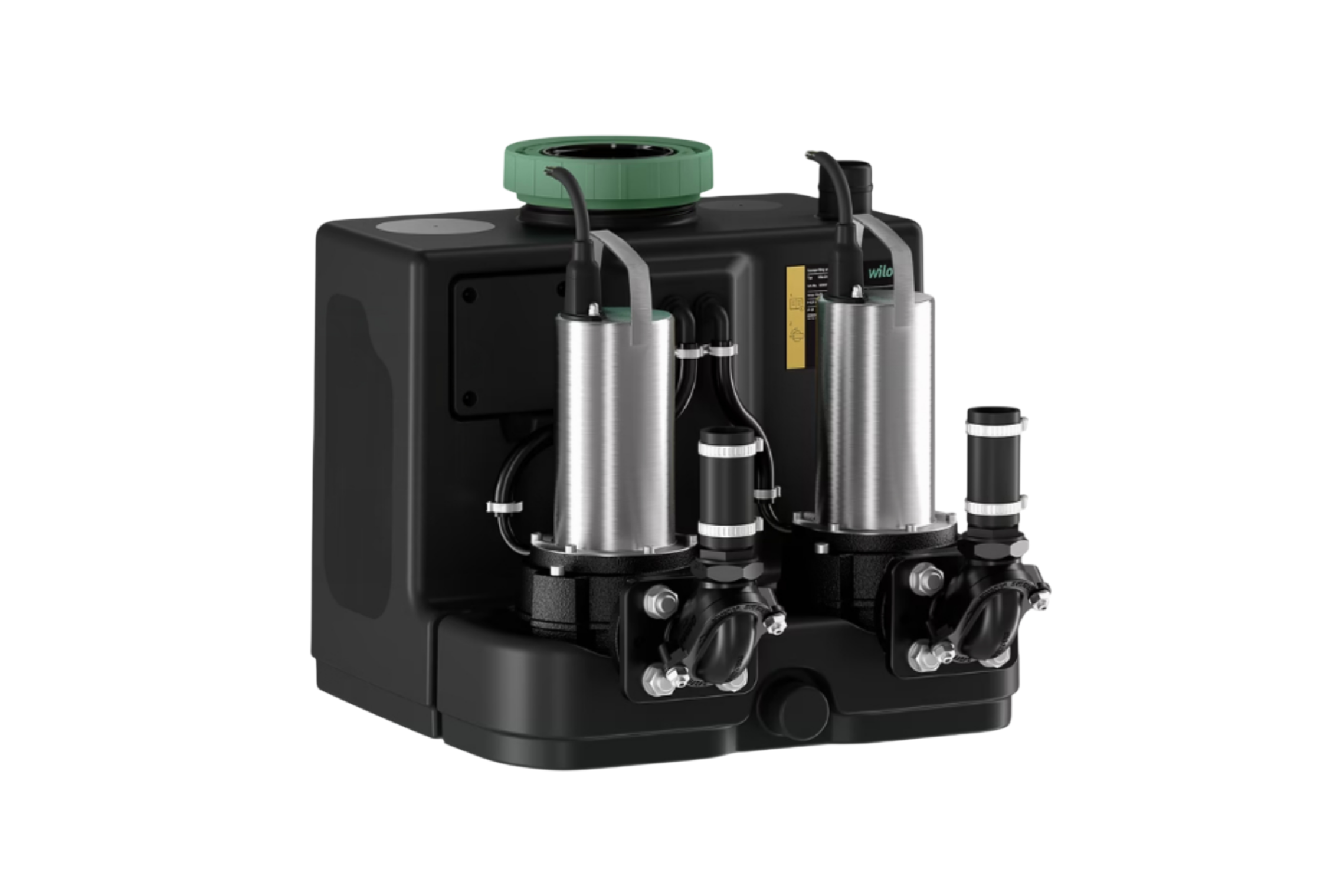

Типы герметичных канализационных насосных установок и их применение

Герметичные канализационные установки различаются не только производительностью, но и способом работы с включениями в стоках. На практике это принципиально влияет на диаметр напорной линии, допустимый режим эксплуатации и область применения установки

Как учитывать режим работы насосов: S1, S3 и число включений

Режим работы насоса действительно влияет на подбор установки, но не так, как это часто упрощенно подают в практических статьях. Ошибочно считать, что если насос работает в режиме S3, то требуемую подачу всегда можно просто пересчитать через долю времени включения и на этом закончить подбор

Режим S3 описывает повторно-кратковременную работу двигателя с чередованием периодов работы и паузы. Это важно для оценки тепловой нагрузки на электродвигатель, допустимой продолжительности включения и допустимой частоты пусков. Но сам по себе режим S3 не заменяет гидравлический расчет системы

На практике для герметичной канализационной установки нужно проверить сразу несколько вещей: успевает ли насос удалить поступающий объем стоков, не превышается ли допустимое число включений, достаточен ли рабочий объем резервуара, не выходит ли двигатель за пределы допустимого теплового режима и не возникает ли ненормально частый цикл «включение–отключение»

Именно поэтому корректный подбор строится не через универсальную формулу «деления расхода на долю времени работы», а через совместный анализ притока, объема резервуара, насосной характеристики, высоты уровня включения и отключения, допустимой частоты пусков и реального режима эксплуатации

Для систем со значительным или продолжительным притоком особенно важны установки и насосы, способные работать без перегрева и без чрезмерного ограничения по циклу. Для локальных систем с небольшим объемом поступления могут применяться установки с повторно-кратковременным режимом, но только при условии, что это прямо допускается производителем и подтверждается расчетом цикла работы

Резервирование насосов: когда оно действительно необходимо

Вопрос резервирования нельзя решать по одной короткой формуле без привязки к объекту. Необходимость резервного насоса определяется тем, допускает ли система перерыв в отводе стоков, каков риск переполнения резервуара, есть ли возможность накопления стоков на время аварии и насколько критичен отказ оборудования для эксплуатации здания

Для объектов, где перерыв в работе установки недопустим, применяют сдвоенные установки или схему с резервным насосом, который автоматически включается при аварии, перегрузке или пиковом притоке. Такой подход особенно важен для общественных, коммерческих, многоквартирных и технически ответственных объектов

В локальных системах ограниченного применения может использоваться одиночная установка, но только там, где это допустимо по назначению объекта, где риск перелива контролируем и где предусмотрена аварийная сигнализация. Чем выше последствия отказа, тем менее оправдана экономия на резервировании

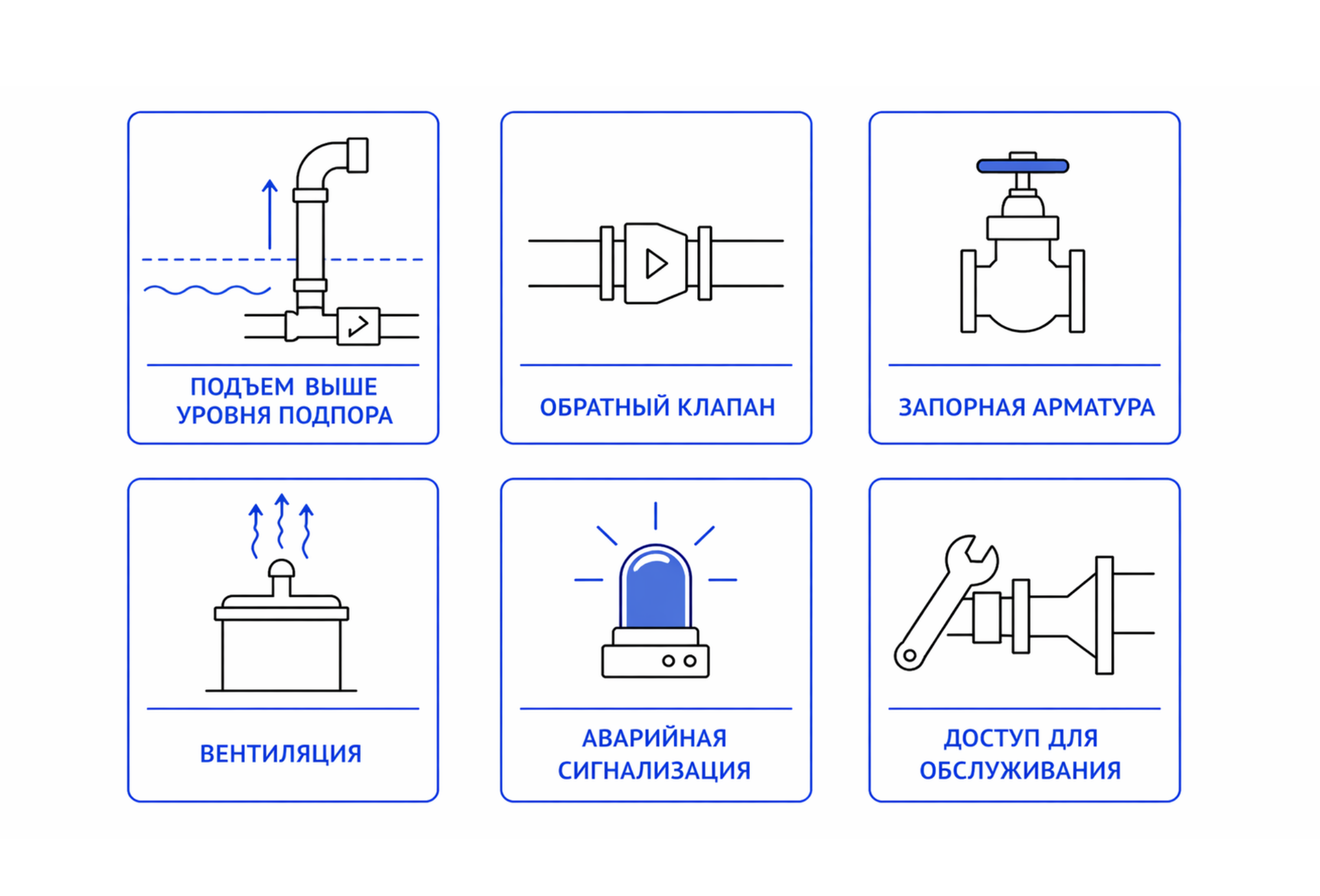

Что обязательно проверить при монтаже и компоновке

Даже правильно подобранная установка не будет работать устойчиво, если допущены ошибки в компоновке системы. Для герметичных канализационных насосных установок монтажная схема так же важна, как и сама гидравлика насоса

Отдельно важно проверить трассировку напорного трубопровода. Чрезмерно длинные горизонтальные участки, лишние местные сопротивления, необоснованное увеличение диаметра и неудачное расположение арматуры ухудшают работу установки и увеличивают риск отложений, гидравлических ударов и нестабильного опорожнения линии

Типовые ошибки при подборе герметичных канализационных насосных установок

Большинство проблем в эксплуатации возникает не из-за «плохого насоса», а из-за ошибок подбора и монтажа. Ниже — наиболее распространенные из них

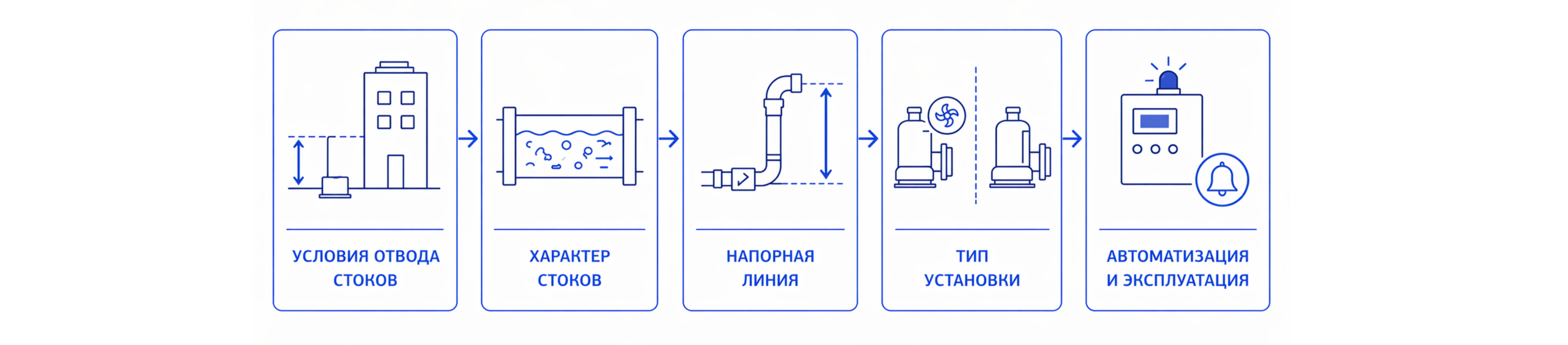

Практическая логика выбора установки

Инженерно правильный подбор герметичной канализационной насосной установки строится от условий объекта, а не от цены или каталожной подачи. Сначала определяют, где именно нет возможности для самотечного отвода, затем оценивают уровень обратного подпора, характер стоков и компоновку напорной линии. Только после этого выбирают тип установки, насосную характеристику и схему автоматизации

Если объект локальный, притоки малы, места мало, а напорную линию удобно выполнить небольшого диаметра, часто оправдана установка с режущим механизмом. Если притоки выше, режим более тяжелый, а стоки перекачиваются по линии большего диаметра, чаще рассматривают установки без режущего механизма или с иной гидравлической схемой

Для объектов, где недопустим даже кратковременный отказ, закладывают резервирование, аварийную сигнализацию и более устойчивую схему эксплуатации. Для систем с частыми пиками сброса отдельно проверяют рабочий объем резервуара и допустимую частоту включений. Для реконструкции и встраиваемых помещений критически важны монтажные ограничения, сервисный доступ и допустимая трассировка трубопровода

Именно такая логика позволяет подобрать не просто «подходящую по цифрам» установку, а реальное рабочее решение для здания

Вывод

Герметичная канализационная насосная установка подбирается не только по расчетному притоку сточных вод. Для ее корректной работы необходимо одновременно учитывать уровень обратного подпора, тип сточных вод, схему монтажа, диаметр напорного трубопровода, требуемую скорость транспортирования, рабочий объем резервуара, режим включения насосов и необходимость резервирования

Ключевая ошибка упрощенного подбора заключается в том, что установка рассматривается как обычный насос. На практике это инженерный узел, в котором гидравлика, автоматика, монтажная схема и эксплуатационный режим тесно связаны между собой. Ошибка в любом из этих звеньев приводит к проблемам уже после ввода объекта в эксплуатацию

Чем точнее увязаны приток, напорная линия, тип установки и режим работы, тем стабильнее работает система водоотведения, тем ниже риск засоров и переполнения и тем выше реальный ресурс насосного оборудования

Практические вопросы по герметичным канализационным насосным установкам
