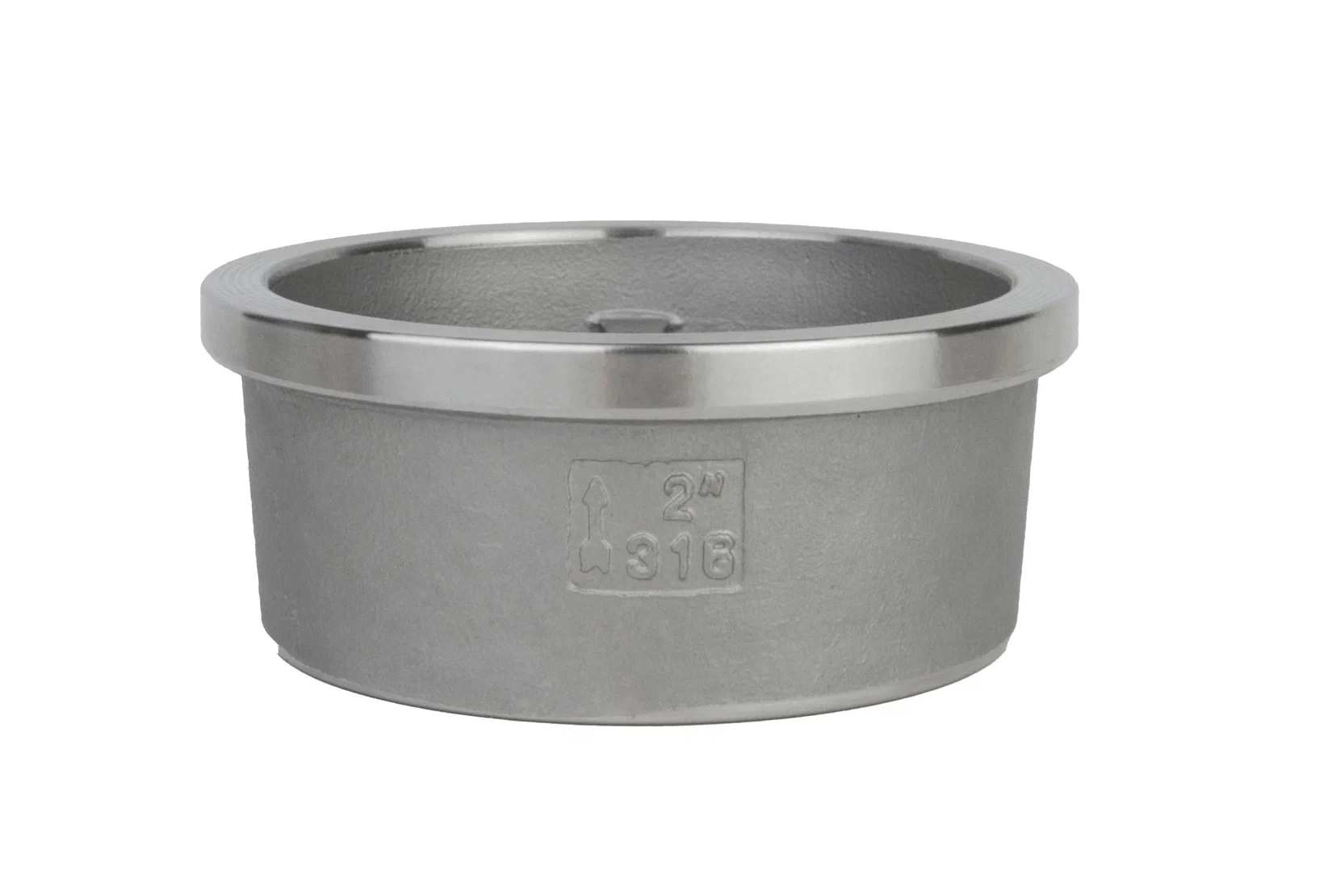

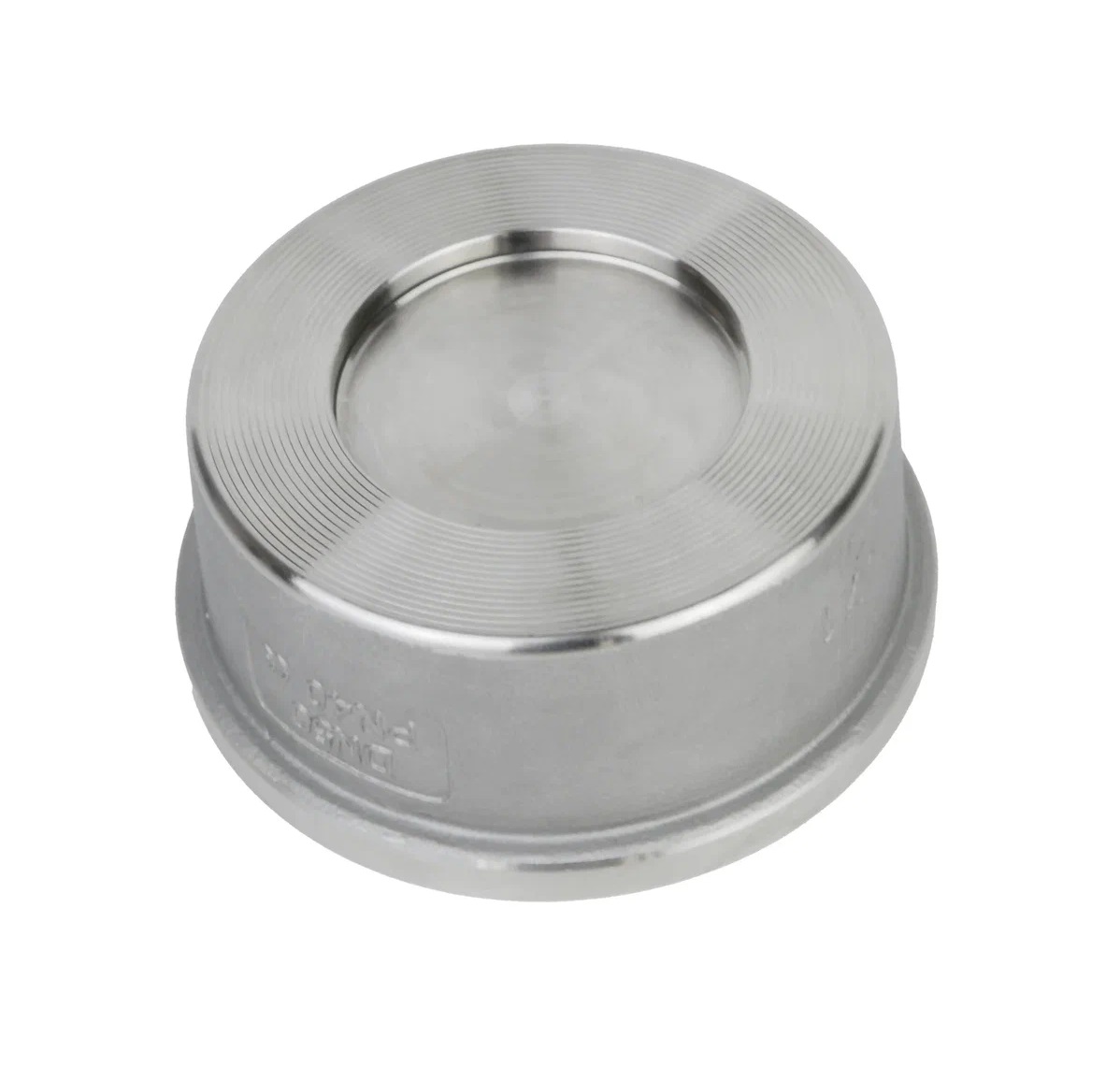

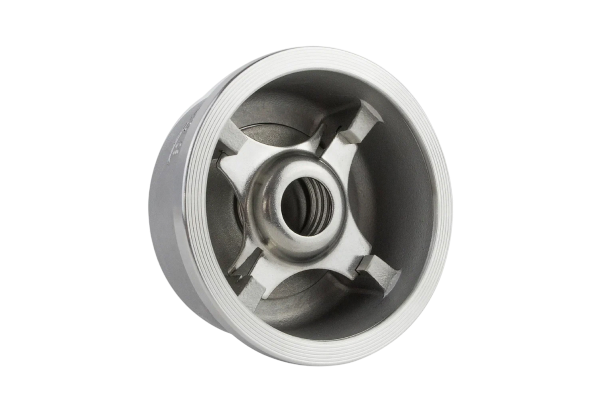

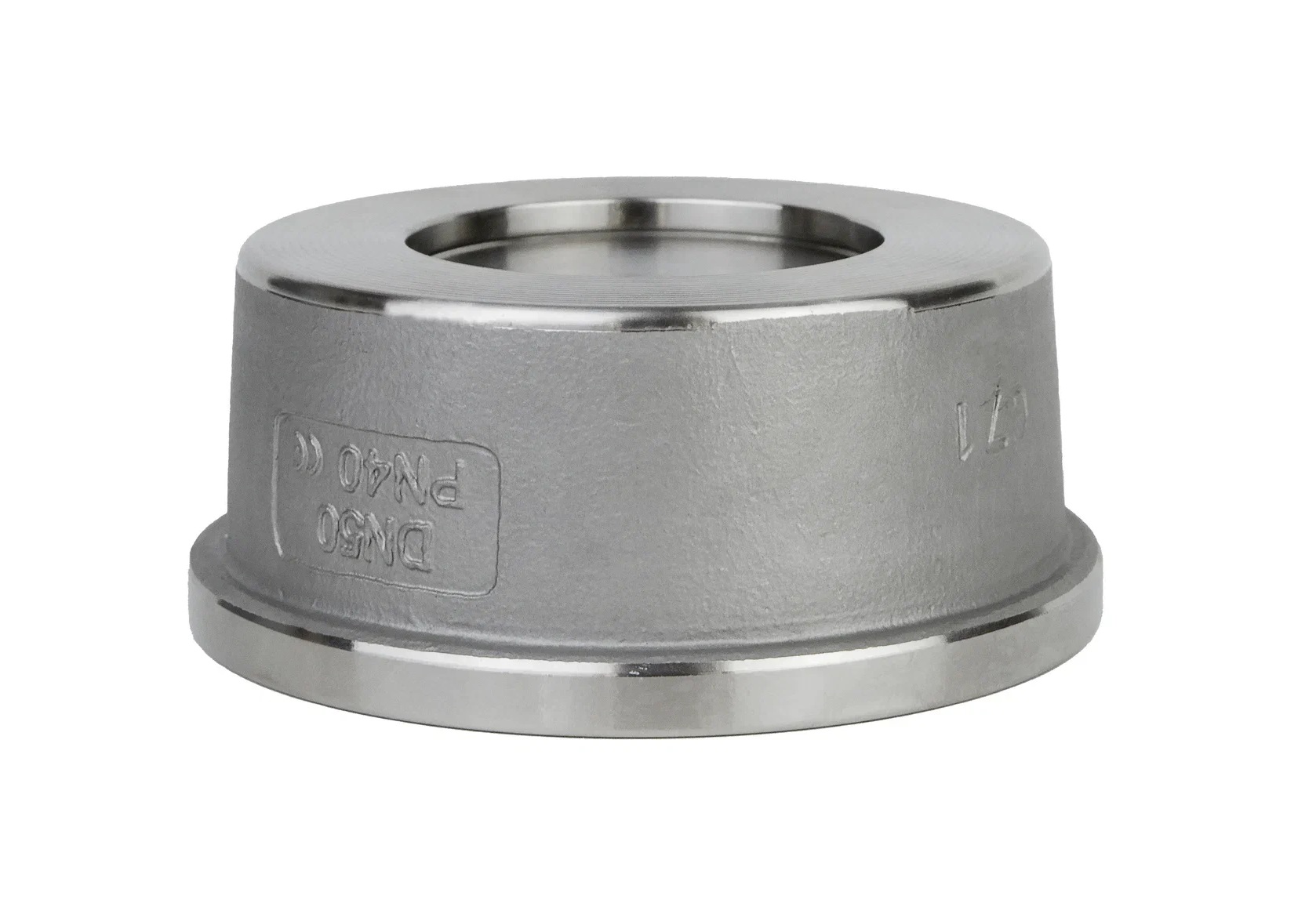

Обратный клапан RSV31 пополнил линейку трубопроводной арматуры от компании REON и предназначен для предотвращения обратного потока перекачиваемой среды, тем самым защищая трубопровод и оборудование. Модель сочетает проверенную надёжность, бесшумную работу и минимальное гидравлическое сопротивление, что особенно важно в энергоэффективных системах
Основные характеристики
- Диаметр условного прохода (DN): 15 – 200 мм
- Максимальное давление (PN): 40 бар

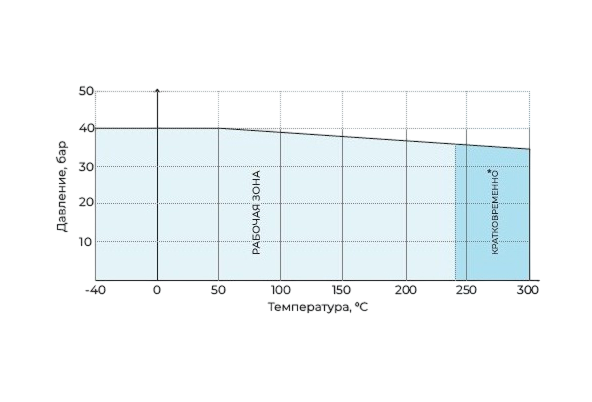

- Диапазон рабочей температуры: –40 °C … +240 °C
- Кратковременная допустимая температура: до +300 °C
- Тип присоединения: межфланцевое
- Класс герметичности: D (ГОСТ 9544-2015)
- Материал корпуса: нержавеющая сталь AISI 316

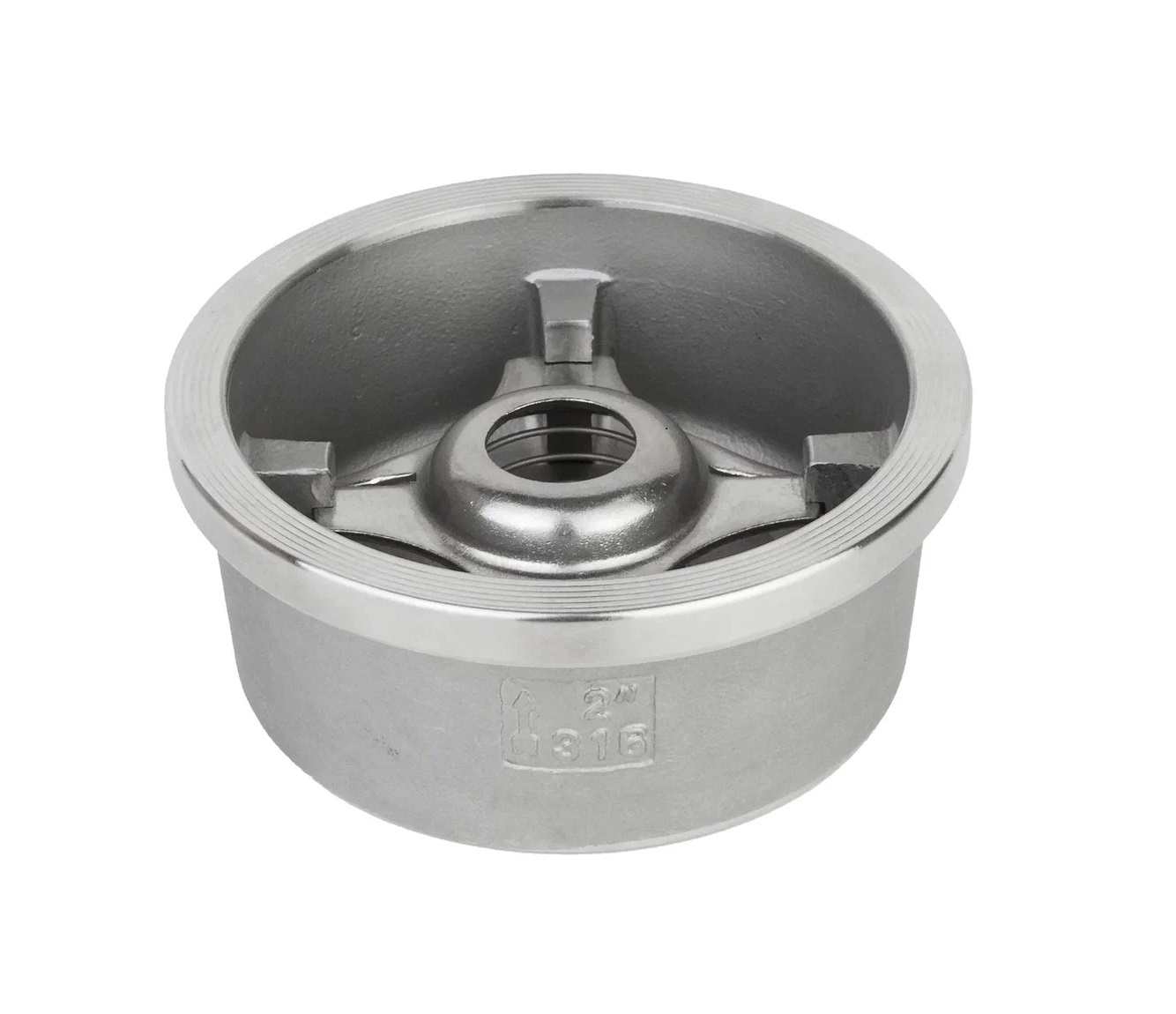

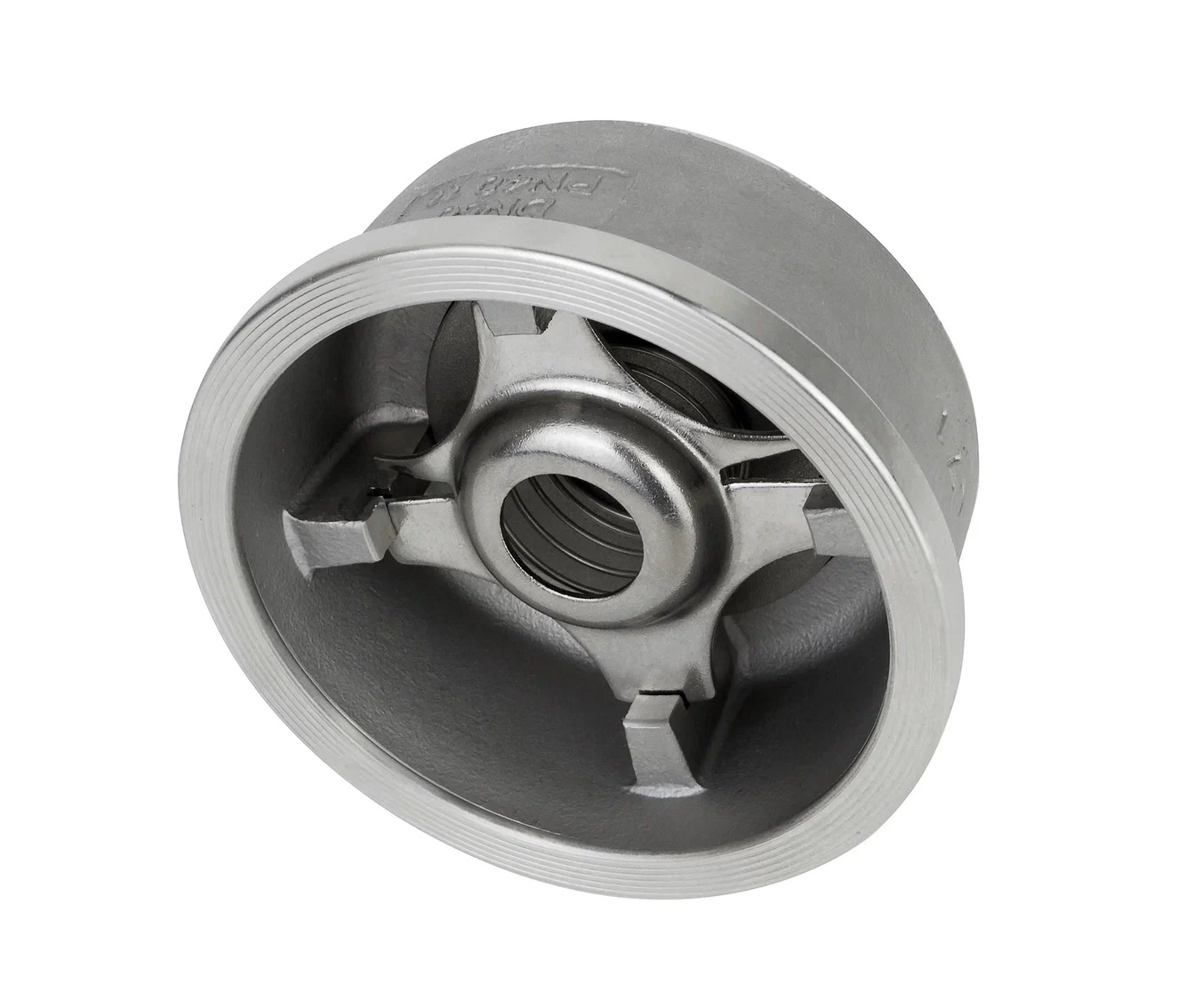

Конструктивные особенности
- Корпус из коррозионно-стойкой нержавеющей стали обеспечивает долгий срок службы
- Пружинный механизм открытия срабатывает при минимальном перепаде давления, снижая энергозатраты системы
- Укороченная монтажная длина упрощает врезку клапана в существующие трубопроводы

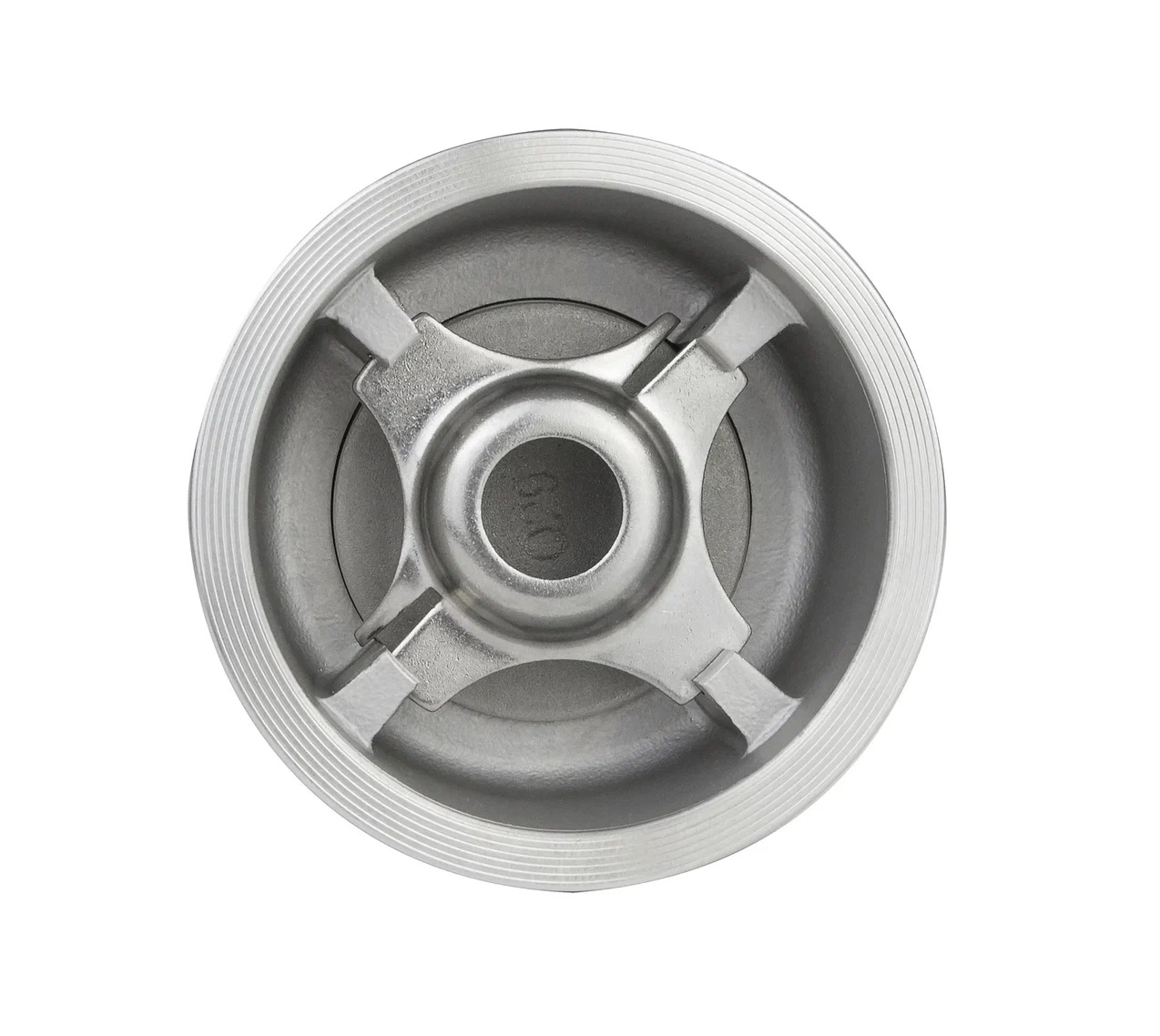

- Тарельчатый диск гарантирует бесшумное закрытие и низкое сопротивление потоку
- Герметичность класса D минимизирует риск утечки и повышает безопасность эксплуатации
Благодаря такому набору инженерных решений клапан демонстрирует стабильную работу в самых разных средах и режимах эксплуатации, что определяет широкий спектр его применения
Где применяются обратные клапаны RSV31
- Системы отопления
В отопительных контурах RSV31 поддерживает стабильную циркуляцию теплоносителя, предотвращая обратный ток и гидроудары. Это повышает эффективность котельного оборудования и продлевает его ресурс - Холодное и горячее водоснабжение
В сетях ГВС и ХВС клапан снижает вероятность смешения потоков разной температуры и предотвращает опустошение стояков при остановке насосов, что критически важно для многоэтажных зданий - Паровые и воздушные магистрали
При работе с насыщенным паром или сжатым воздухом устройство защищает компрессоры и парогенераторы от обратного давления, сохраняя целостность уплотнений и арматуры - Пищевая и химическая промышленность
Корпус из AISI 316 устойчив к агрессивным средам и санитарным моющим средствам, что делает RSV31 подходящим решением для технологических линий пищевых производств, а также для трубопроводов с кислотами и щёлочами средней концентрации - Сервис и обслуживание
Клапан не требует постоянного технического ухода: достаточно периодически осматривать соединения на герметичность и проводить проверку во время плановых работ по замене участков трубопровода
Межфланцевый обратный клапан RSV31 совмещает высокие эксплуатационные возможности с компактностью и простотой монтажа, позволяя модернизировать существующие инженерные сети без значительных затрат времени и ресурсов. Благодаря оптимальному сочетанию прочности, герметичности и коррозионной стойкости новинка от REON станет надёжным элементом как бытовых, так и промышленных систем
| Артикул | Размеры, мм (DN) | Размеры, мм (Ød) | Размеры, мм (ØD) | Размеры, мм (ØD1) | Размеры, мм (ØD2) | Размеры, мм (H) | Размеры, мм (L) | Масса, кг |
| 015RSV31 | 15 | 15 | 39 | 28,5 | 32 | 3 | 16 | 0,08 |
| 020RSV31 | 20 | 20 | 46 | 36,2 | 40 | 3 | 19 | 0,11 |
| 025RSV31 | 25 | 25 | 54 | 43,3 | 46 | 3 | 21 | 0,15 |
| 032RSV31 | 32 | 32 | 70 | 56 | 60 | 3,5 | 27 | 0,3 |
| 040RSV31 | 40 | 40 | 83 | 68,5 | 72 | 3,5 | 31 | 0,42 |
| 050RSV31 | 50 | 49 | 96 | 80,5 | 84 | 4 | 40 | 0,66 |
| 065RSV31 | 65 | 62 | 115 | 99 | 103 | 5 | 46 | 1,02 |
| 080RSV31 | 80 | 75 | 135 | 117 | 123 | 5 | 50 | 1,57 |
| 100RSV31 | 100 | 85 | 153 | 135 | 140 | 6 | 60 | 2,28 |
| 125RSV31 | 125 | 118 | 187 | 160 | 177 | 18 | 90 | 5,5 |
| 150RSV31 | 150 | 140 | 217 | 187 | 205 | 23 | 106 | 8,3 |
| 200RSV31 | 200 | 185 | 274 | 240 | 261 | 32 | 140 | 16,1 |
Если вам необходимы межфланцевые обратные клапаны, ознакомьтесь с нашим ассортиментом и выберите подходящее решение для вашего проекта. Свяжитесь с нашими специалистами для получения консультации и оформления заказа. Мы готовы помочь вам найти идеальное решение для вашего бизнеса!
