ECL4 Control 368 Ethernet — обновленный электронный контроллер для автоматизации тепловых пунктов
Обновленный ECL4 Control от Ридан — это современный электронный регулятор, предназначенный для автоматического управления температурными режимами в системах отопленияи и горячего водоснабжения. Контроллер применяется в составе индивидуальных и групповых тепловых пунктов и ориентирован на повышение энергоэффективности и удобства эксплуатации, а также на предсказуемую работу оборудования
Контроллер представлен в двух исполнениях, что позволяет гибко подобрать решение под конкретную конфигурацию системы:
Исполнения ECL4 Control 368
- ECL4 Control 368 Ethernet
Базовая версия контроллера, предназначенная для регулирования контуров отопления (включая подпитку) и систем горячего водоснабжения. Подходит для стандартных тепловых пунктов с классической схемой автоматизации и интеграцией в системы диспетчеризации - ECL4 Control 368 Ethernet ПЧ
Расширенное исполнение с поддержкой управления насосами, оснащёнными преобразователями частоты. В этом варианте регулятор температуры выступает единым центром управления ИТП, объединяя регулирование температурных режимов и управление насосным оборудованием в рамках одной системы автоматики
Новое поколение контроллеров ECL4 получило цветной графический дисплей увеличенного формата, расширенный функционал и поддержку удалённого управления тепловым пунктом через интернет и облачные сервисы диспетчеризации

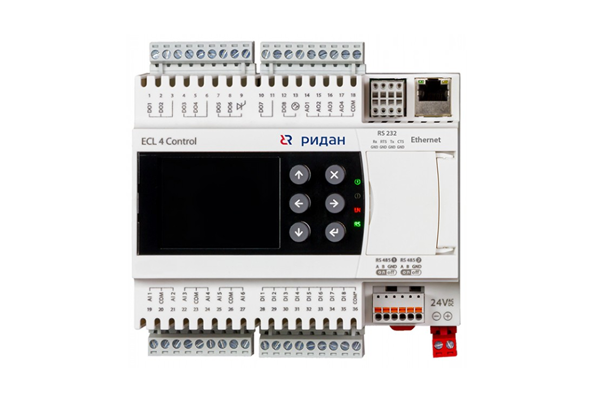

Основные преимущества
- Встроенный веб-конфигуратор с доступом через USB или интернет без установки дополнительного программного обеспечения
- Интуитивный интерфейс настройки параметров под конкретное оборудование и схемы теплового пункта
- Автоматическое формирование графической схемы и схемы подключений с возможностью выгрузки в PDF для использования при монтаже
- Цветной графический дисплей для мониторинга технологических параметров в реальном времени
- Управление и навигация с помощью простой 6-кнопочной клавиатуры
Такой подход позволяет отказаться от сложного программирования, ускорить ввод теплового пункта в эксплуатацию и снизить вероятность ошибок при настройке

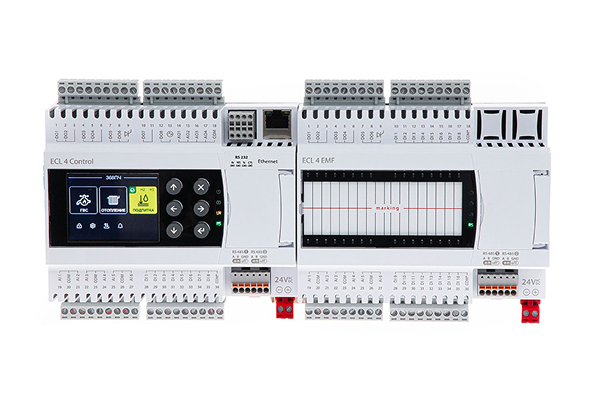

Алгоритмы управления и интеграция
ECL4 Control использует преднастроенные и проверенные алгоритмы управления, адаптированные под типовые схемы систем отопления и горячего водоснабжения. Контроллер автоматически обрабатывает приоритеты, температурные ограничения и режимы работы, обеспечивая стабильную и энергоэффективную эксплуатацию оборудования
Базовые версии поддерживают подключение к системам диспетчеризации по протоколу Modbus RTU. При использовании Ethernet-порта становится доступна работа по Modbus TCP и интеграция с облачной платформой диспетчеризации Cloud-Control. Встроенный веб-сервер предоставляет расширенный доступом к параметрам и архиву данных
Архитектура контроллера ECL4 Control ориентирована на практическую эксплуатацию тепловых пунктов и снижение нагрузки на обслуживающий персонал. Большинство функций реализованы в виде готовых алгоритмов и наглядных инструментов настройки, что позволяет сократить время пусконаладочных работ и обеспечить предсказуемую работу системы в различных режимах
- Управление системой отопления и системой горячего водоснабжения с импульсными приводами регулирующих клапанов
- Управление системой подпитки контура отопления
- Раздельное включение автоматики контуров
- Поддержка большого количества преднастроенных датчиков температуры и давления
- Выбор режимов работы систем отопления и ГВС, включая управление по недельному графику
- Расширенные настройки отопительного графика
- Возможность использования одного датчика температуры наружного воздуха для группы контроллеров
- Функция приоритета обратки и функция приоритета ГВС
- Ограничение температуры в системе отопления по температуре в подающем трубопроводе тепловой сети
- Управление циркуляционными насосами от индивидуальных частотных преобразователей с регулированием по давлению
- Автоматическое выравнивание наработок насосов
- Выделенные сигнальные входы для интеграции контроллера в шкафы управления с ручным управлением насосами
- Мониторинг и индикация аварийных состояний
- Запись и хранение архивов параметров
- Визуализация параметрических профилей модулей автоматики в табличном виде
- Конфигуратор автоматики с мастером настройки и графической мнемосхемой
- Загрузка и выгрузка конфигураций и параметрических профилей
- Журнал текущих и закрытых аварий
- Журнал действий пользователей
- Построение графиков параметров с глубиной архива до одного года
- Настройка параметров Ethernet-подключения
- Подключение к сервисам точного времени (NTP)
- Индивидуальная настройка логинов и паролей с разграничением прав администратора и пользователя
Контроллер ECL4 Control поддерживает интеграцию в систему удалённого мониторинга и управления Cloud-Control с базовым бесплатным тарифом, что позволяет организовать централизованный контроль без дополнительных затрат на программирование и наладку. Также реализована поддержка сервиса Digital Heat и предусмотрены интерфейсы для подключения к сторонним системам диспетчеризации по протоколам Modbus TCP (Ethernet) и Modbus RTU (RS-485). Это обеспечивает совместимость контроллера с большинством существующих решений автоматизации инженерных систем
Области применения контроллеров ECL4 Control 368
Автоматизация индивидуальных и групповых тепловых пунктов
Применяется в ИТП различной сложности — от компактных решений для жилых зданий до многоконтурных тепловых пунктов с насосным оборудованием и расширенной логикой управления
Модернизация существующих систем отопления и ГВС
ECL4 Control подходит для поэтапной замены устаревшей автоматики без полной реконструкции теплового пункта и с сохранением действующего оборудования
Объекты с требованиями к диспетчеризации
Используется на объектах, где необходим удалённый мониторинг, архивирование параметров и интеграция в централизованные системы управления инженерными сетями
ECL4 Control 368 Ethernet и ECL4 Control 368 Ethernet ПЧ представляют собой универсальное решение для автоматизации тепловых пунктов с акцентом на удобство настройки, стабильную работу и готовность к диспетчеризации. Как и старая версия ECL4 Control, контроллер подходит как для новых объектов, так и для модернизации существующих ИТП, обеспечивая централизованное управление, прозрачную аналитику и надёжную эксплуатацию оборудования
Купить контроллер ECL4 Control, подобрать оптимальную модификацию и рассчитать параметры под конкретный тепловой пункт можно у наших специалистов — они помогут выбрать решение, максимально соответствующее условиям эксплуатации и требованиям системы
