Насосные станции Wilo DrainLift MINI 3 и MINI 5
Современные здания и инженерные объекты часто сталкиваются с задачей отвода сточных вод из помещений, расположенных ниже уровня канализации — например, из подвалов, санузлов на цокольных этажах или технологических зон в промышленности. Станции для внутренней канализации — самое надежное решение для таких задач
Комания Wilo представляет новинки – установки DrainLift MINI 3 и MINI 5 призванные заменить HiDrainlift и HiSewlift и готовые к использованию для отвода сточных вод в раздельные камеры из туалетов, душевых, посудомоечных и стиральных машин, а также кухонь на цокольных этажах
Wilo DrainLift MINI 3
Бытовые сточные воды надежно отводятся с помощью установок для отвода воды серии Wilo-DrainLift MINI3. Они идеальны в случаях, когда дренаж через естественный перепад высот невозможен. В зависимости от размера можно легко подключить до трех входов для сточных вод из раковины, душа, ванны, стиральной машины или даже посудомоечной машины. Возможность встраивания во время монтажа в фальшстену благодаря компактной конструкции
Кроме того, установка дренажа гарантирует тихий и незаметный отвод. В туалетной версии дренажная установка оснащена насосом для отвода сточных вод с вращающимся лезвием для надежного и безопасного отвода сточных вод
Применение по модификациям

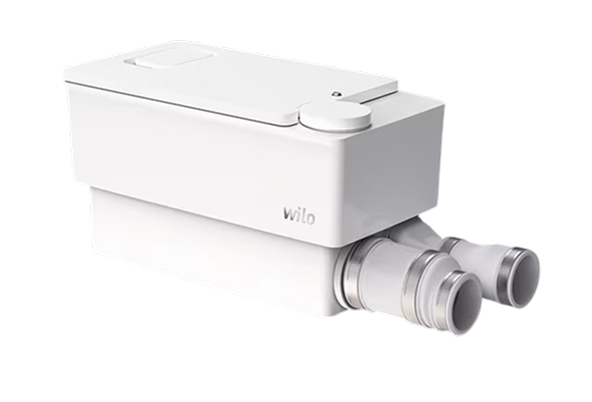

DrainLift MINI 3-XXS
- Вода из умывальника
- Душ
Компактная, готовая к подключению и полностью затопляемая установка для отвода воды с погружным насосом. Для определения уровня используется вертикальный поплавковый выключатель. Система удаления воздуха установлена в крышке и оснащена активированным угольным фильтром
Доступно до четырёх труб для подключения:
- 1 входное отверстие 40 мм (DN 40), без обратного клапана, направлено вверх, при поставке с завода закрыто
- 2 выходных отверстия 40/50 мм (DN 40/50), с обратным клапаном, расположены горизонтально слева и справа, при поставке с завода открыты
- 1 подключение к напорной трубе 32 мм (DN 32), с обратным клапаном, расположено горизонтально справа, при поставке с завода открыто
DrainLift MINI 3-XS
- Вода из умывальника
- Душ
- Ванна
- Посудомоечная машина
- Вода из стиральной машины
Компактная, полностью погружаемая и готовая к подключению установка для отведения воды, укомплектованная погружным насосом. Контроль уровня осуществляется с помощью вертикального поплавкового выключателя. В крышке установлен воздушный клапан с угольным фильтром для удаления воздуха из системы.
Конструкция предусматривает до четырёх вариантов подключения:
- 1 входной патрубок Ø 40 мм (DN 40) — без обратного клапана, направлен вверх, на заводе поставляется в закрытом состоянии
- 2 выходных патрубка Ø 40/50 мм (DN 40/50) — с обратными клапанами, расположены горизонтально по обе стороны (слева и справа), на заводе поставляются открытыми
- 1 напорное подключение Ø 32/40 мм (DN 32/40) — с обратным клапаном, направлено вверх, поставляется в открытом виде

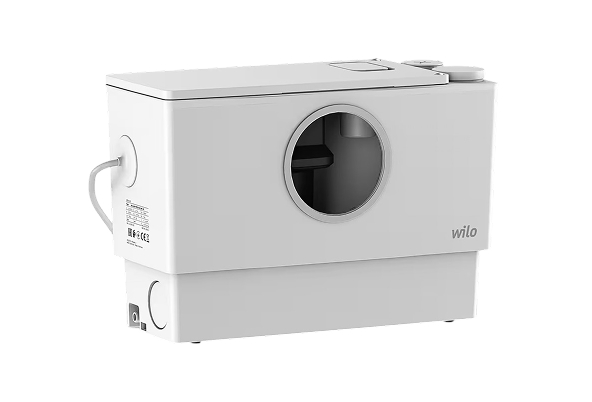

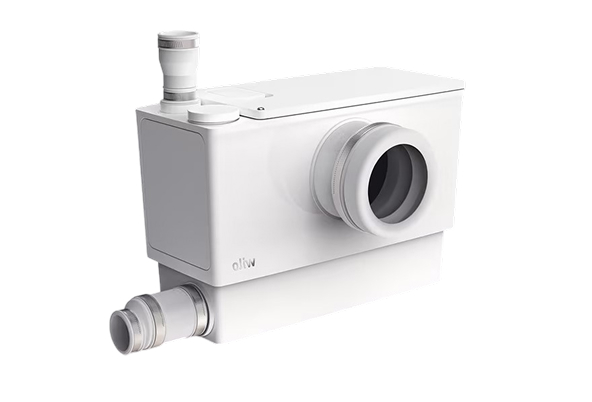

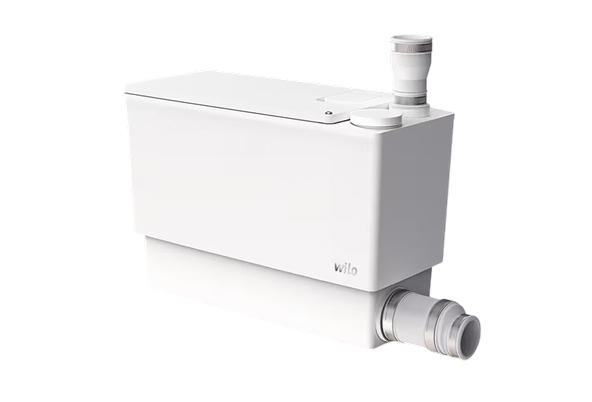

Патрубок для унитаза (только исполнение WC)
- Туалет
- Вода из умывальника
- Душ
Компактная, готовая к подключению и полностью затопляемая установка для отвода воды с погружным насосом. Погружной насос оснащен вращающимся ножом. Нож надежно измельчает фекалии в сточных водах. Для определения уровня используется вертикальный поплавковый выключатель. Система удаления воздуха установлена в крышке и оснащена активированным угольным фильтром.
Доступно до пяти труб для подключения:
- 1 входное отверстие 40 мм (DN 40), без обратного клапана, направлено вверх, при поставке с завода закрыто
- 2 выходных отверстия 40/50 мм (DN 40/50), с обратным клапаном, расположены горизонтально слева и справа, при поставке с завода открыты
- 1 труба для туалета 110 мм (DN 110), направлена вперед, при поставке с завода открыта. При необходимости подключение туалета может быть выполнено горизонтально и направлено вправо. При поставке с завода соответствующее отверстие закрыто
- 1 подключение к напорной трубе 32/40 мм (DN 32/40), с обратным клапаном, направлено вверх, при поставке с завода открыто
Преимущества DrainLift MINI 3

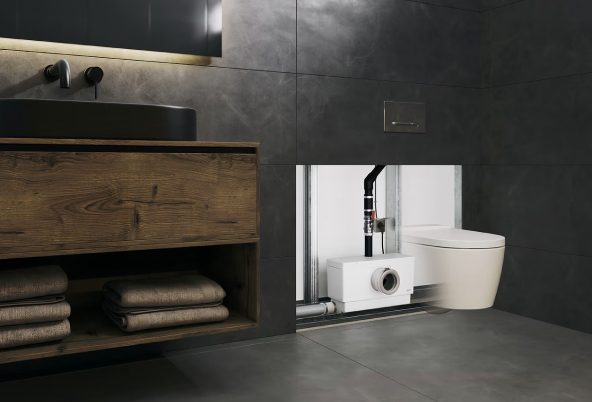

- Монтажа в фальшстену
Готовая к подключению установка для отвода воды в компактном исполнении - Незаметное встраивание
В современную жилую среду благодаря эстетичному дизайну корпуса - С подключением туалета
Высокая надежность работы благодаря насосу с вращающимся ножом, устойчивому к засорам - Различные варианты подключения
Для большей гибкости во время монтажа, особенно при замене старых моделей с существующими трубопроводами - Система контроля
Встроенная система контроля уровня с откачкой до минимального уровня - Тихий режим
Для снижения шумовых выбросов в сложных условиях трубопровода - Очень тихая работа
Для незаметного отвода воды

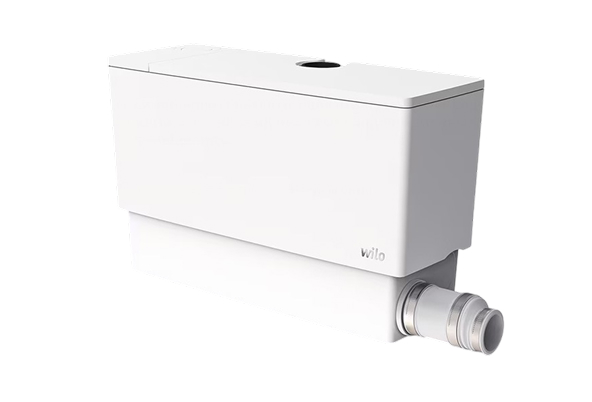

Wilo DrainLift MINI 5
Это удобный подъемный агрегат, который безопасно отводит бытовые сточные воды. Благодаря современному, эстетичному дизайну и компактным размерам он идеально подходит, когда нет естественного уклона для дренажа. С выбором выходного отверстия (горизонтальное или вертикальное DN 32/40), несколькими входными отверстиями DN 40/50 и опцией бокового или центрального подключения туалета подъемный агрегат индивидуально адаптируем.
Трудоемкие дополнительные трубные работы для выходного отверстия не требуются, что делает монтаж особенно удобным, особенно при проведении ремонтов и модернизаций. Для снижения риска засорения и обеспечения высокой эксплуатационной надежности подъемный агрегат оснащен насосом для сточных вод с вращающимся лезвием.
Применение по модификациям

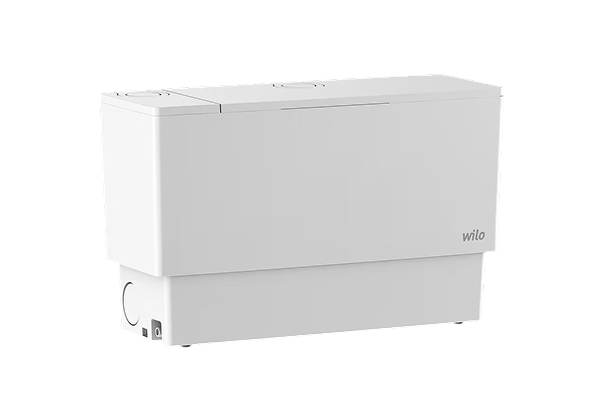

DrainLift MINI 5-XS/C
- Умывальник
- Душ
- Ванна
- Посудомоечная машина
- Стиральная машина
- Конденсационный котел
- Для сбора и перекачки следующего в бытовых условиях
- Сточные воды, не содержащие фекалий
- Конденсат (при значении pH от 2.5) – не в чистом виде, а в смеси со сточными водами из другого входа
Компактный подъемный агрегат с погружным насосом, готовый к подключению. Измерение уровня осуществляется датчиком уровня. Вентиляция интегрирована во внутреннюю крышку и оснащена активным угольным фильтром. Подъемный агрегат также оснащен зуммером и потенциально-свободным сигнальным контактом (максимальная коммутационная способность: 42 В=, 500 мА, тип контакта: нормально замкнутый контакт (NC)).
При высоком уровне воды в баке звучит сигнал тревоги через зуммер. Внешний сигнал тревоги также может быть подключен через потенциально-свободный контакт. Крышка бака герметично закрывает агрегат.
Доступно до четырех подключений:
- 1 входное отверстие 40 мм (DN 40) без обратного клапана, расположено сверху, закрыто при поставке
- 2 входных отверстия 40/50 мм (DN 40/50) с обратным клапаном, горизонтально слева и справа, открыты при поставке
- 1 выходное отверстие 32/40 мм (DN 32/40) с обратным клапаном, расположено сверху, открыто при поставке. При необходимости выходное отверстие может быть расположено горизонтально справа. Соответствующее отверстие закрыто при поставке

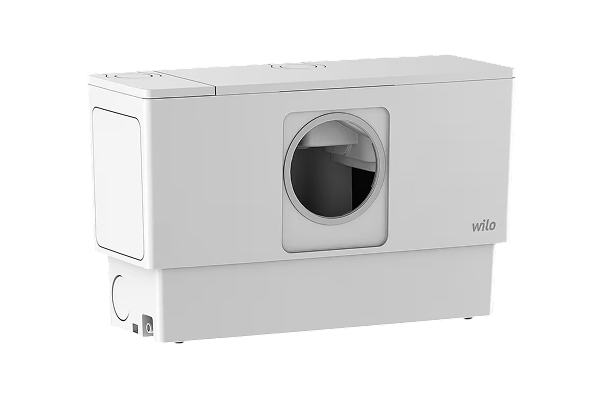

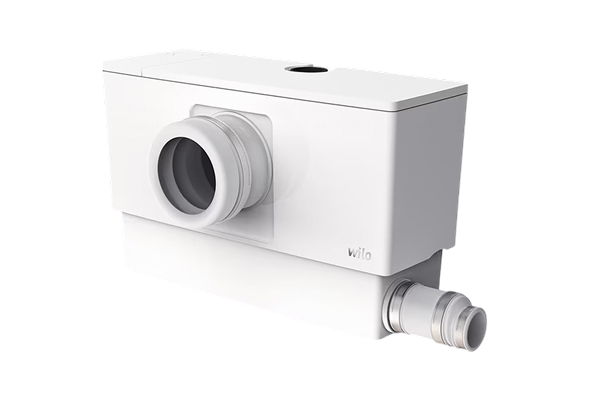

DrainLift MINI 5-XS/WC
- Санузел/туалет (только версия WC)
- Умывальник
- Душ
Компактный, полностью погружаемый подъемный агрегат с погружным насосом, готовый к подключению. Погружной насос оснащен вращающимся лезвием. Лезвие надежно измельчает фекалии в сточных водах. Измерение уровня осуществляется датчиком уровня. Вентиляция интегрирована во внутреннюю крышку и оснащена активным угольным фильтром. Подъемный агрегат также оснащен зуммером и потенциально-свободным сигнальным контактом (максимальная коммутационная способность: 42 В=, 500 мА, тип контакта: нормально замкнутый контакт (NC)).
При высоком уровне воды в баке звучит сигнал тревоги через зуммер. Внешний сигнал тревоги также может быть подключен через потенциально-свободный контакт. Крышка бака герметично закрывает агрегат.
Подключение к туалету (только версия WC)
Доступно до четырех подключений:
- 1 входное отверстие 40 мм (DN 40) без обратного клапана, расположено сверху, закрыто при поставке
- 2 входных отверстия 40/50 мм (DN 40/50) с обратным клапаном, горизонтально слева и справа, открыты при поставке
- 1 подключение для туалета 110 мм (DN 110), расположено спереди, открыто при поставке. При необходимости подключение для туалета может быть расположено горизонтально слева. Соответствующее отверстие закрыто при поставке
- 1 выходное отверстие 32/40 мм (DN 32/40) с обратным клапаном, расположено сверху, открыто при поставке. При необходимости выходное отверстие может быть расположено горизонтально справа. Соответствующее отверстие закрыто при поставке
Преимущества DrainLift MINI 5
- Монтаж
Подключаемый подъемный агрегат в компактном исполнении – подходит для скрытого монтажа в стене - Эстетичный дизайн корпуса
Обеспечивает незаметную интеграцию в современную жилую среду - С подключением туалета
Насос с вращающимся лезвием, устойчивый к засорам, обеспечивает высокую эксплуатационную надежность - Широкий ряд вариантов подключения
Для большей гибкости при монтаже, особенно при замене старых моделей с существующей разводкой труб - Контроль уровня
Интегрированный контроль уровня с глубинной откачкой - Тихий режим
Для снижения шумовых выбросов в сложных условиях трубопровода - Интегрированный потенциально-свободный контакт
Для подключения внешнего сигнала тревоги или системы «Умный дом» в качестве сигнала высокого уровня воды - Инновационный дизайн
Для легкого и гигиеничного доступа к насосам и контролю уровня - Коррозионностойкий пластик
Для перекачки конденсата из теплогенераторов и систем умягчения воды (в составе смеси с другими источниками дренажа) - Сверхтихая работа
Для незаметного отвода воды
