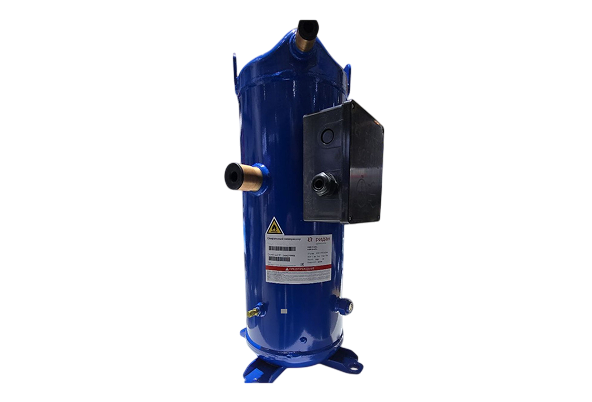

Спиральный компрессор RCH420 от Ридан

Компания Ридан продолжает активное развитие продуктового направления, связанного с холодильной техникой. В линейке спиральных компрессоров серии RCH v2 появилась новая модель — RCH420, ориентированная на применение в системах кондиционирования воздуха со средне- и высокотемпературным режимом работы

Основные характеристики модели RCH420

Холодопроизводительность новой модели превышает 100 кВт в режиме ARI. Компрессор получил обновлённую архитектуру и комплектуется рядом решений, упрощающих эксплуатацию и подключение оборудования

Характеристики

• Компактные габариты и вес

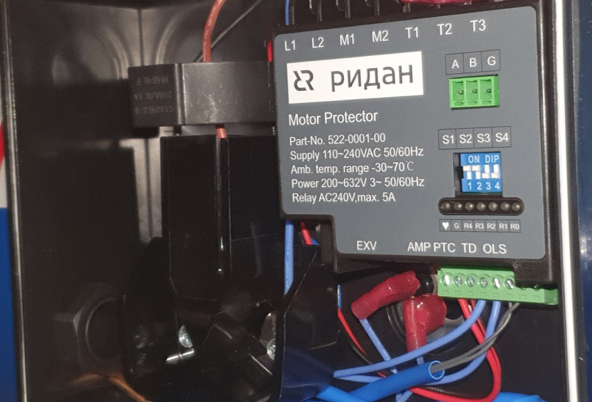

• Система диагностики и защиты нового поколения
• Датчик контроля температуры нагнетания в базовой комплектации
• Двойное смотровое стекло для упрощения подключения в тандемные и трио-конфигурации

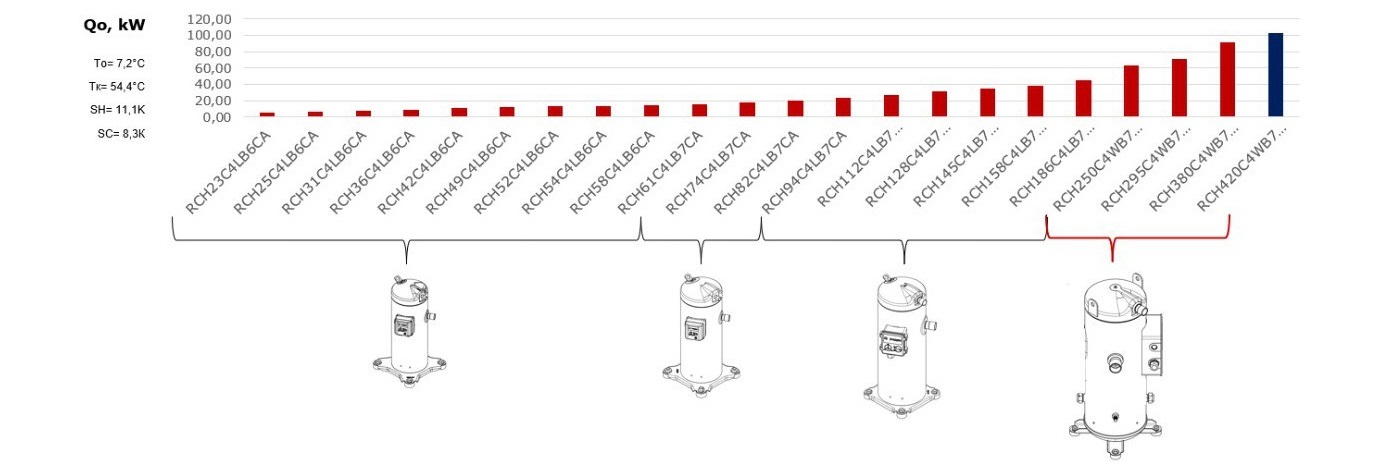

Модельный ряд

Появление модели RCH420 дополняет линейку компрессоров RCH v2, охватывающий диапазон от 1,7 до 30 л.с. Все устройства этой серии оптимизированы под работу с хладагентом R410A и поставляются с заводской заправкой поливинилэфирного компрессорного масла POE

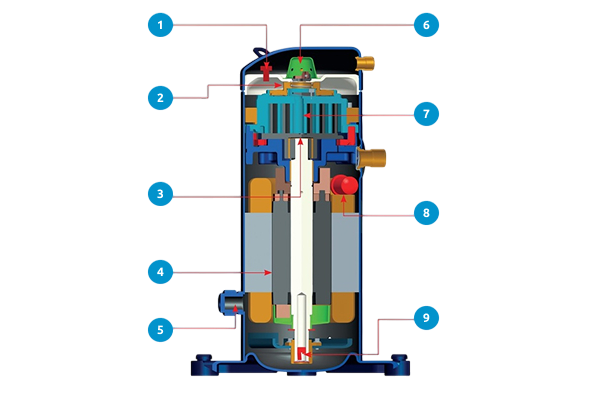

Конструктивные особенности

1. Внутренний предохранительный клапан
2. Плавающее уплотнение
3. Технология двойного согласования спиралей
4. Высокоэффективный двигатель
5. Смотровое стекло для контроля процесса сжатия
6. Глушитель
7. Симметричный профиль спиралей
8. Защита электродвигателя
9. Сбалансированная система смазки

Как работает спиральный компрессор RCH420: особенности конструкции и принцип работы

В компрессоре RCH420 процесс сжатия газа осуществляется двумя спиральными элементами — неподвижным и подвижным, расположенными в верхней части корпуса над электродвигателем. Такая компоновка обеспечивает компактность конструкции и эффективное охлаждение

Газ поступает во всасывающий патрубок и, проходя через зону электродвигателя, охлаждает его за счёт своего движения. Масляные капли, содержащиеся в потоке, оседают в картере, а сам газ сжимается к спиралям, где начинается процесс сжатия

Принцип работы спиральных элементов

Подвижная спираль совершает орбитальное движение вокруг центра неподвижной спирали. Это создаёт последовательные камеры, в которых газ поэтапно сжимается:

• На периферии формируется камера с газом низкого давления
• По мере перемещения газа к центру объём камеры уменьшается, что приводит к сжатию

Цикл сжатия непрерывен: в момент, когда одна камера завершает цикл и отдаёт газ в линию нагнетания, другая начинает новый виток

Над выходным каналом предусмотрен встроенный обратный клапан, исключающий обратный поток газа после остановки компрессора. Далее газ уходит через нагнетательный патрубок

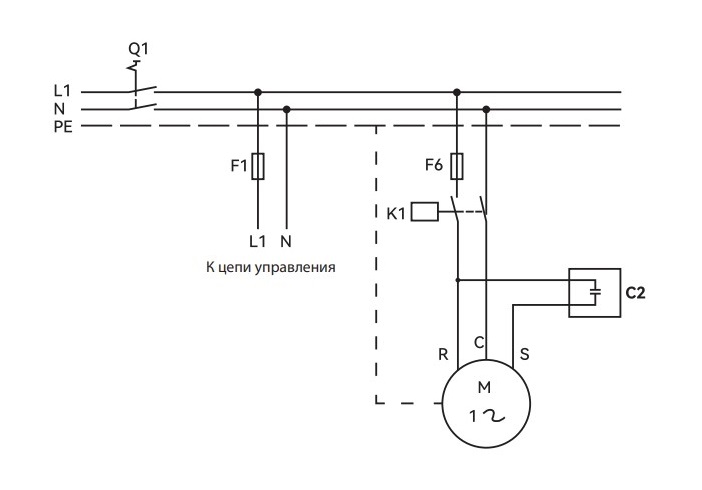

Схема подключения однофазного компрессора RCH420

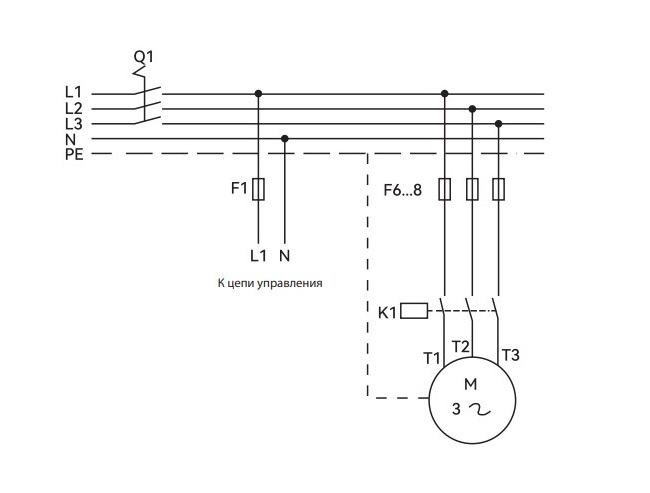

Схема подключения трехфазного компрессора RCH420

Дополнительная защита и контроль температуры

Для предотвращения перегрева компрессора предусмотрен патрубок впрыска жидкости в зону спиральных элементов, что гарантирует стабильную работу при высокой нагрузке. Вместе с компрессором поставляется специальный клапан, регулирующий подачу охлаждающей жидкости по температуре нагнетания. Это решение входит в базовую комплектацию модели RCH420 и позволяет поддерживать стабильные рабочие параметры даже в условиях высокой нагрузки
